FLIR Report Studio
FLIR Report Studio
| 1.3 | |
 |
1 法律免责声明
1.1 法律免责声明
1.2 使用情况统计
1.3 更改注册表
1.4 版权
1.5 质量保证
2 用户须知
2.1 用户交流论坛
2.2 培训
2.3 文档更新

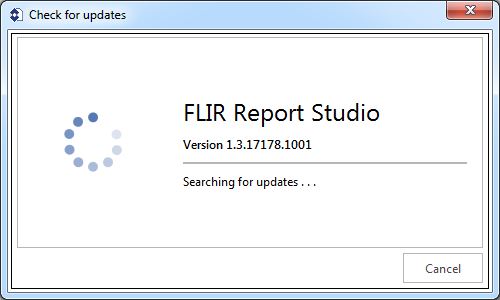

2.4 软件更新
- 开始 > FLIR Systems > [软件] > 检查更新。
- 帮助 > 检查更新。
2.5 关于本手册的重要说明
2.6 附加许可证信息
3 客户服务
3.1 一般
3.2 提交问题
- 热像仪型号
- 热像仪的序列号
- 热像仪和设备（例如 SD 卡读取器、HDMI、Ethernet、USB 或 FireWire）之间的通信协议或方法
- 设备类型（PC/Mac/iPhone/iPad/Android 设备等）
- 任意版本的 FLIR Systems 程序
- 手册的全名、出版号和修订号

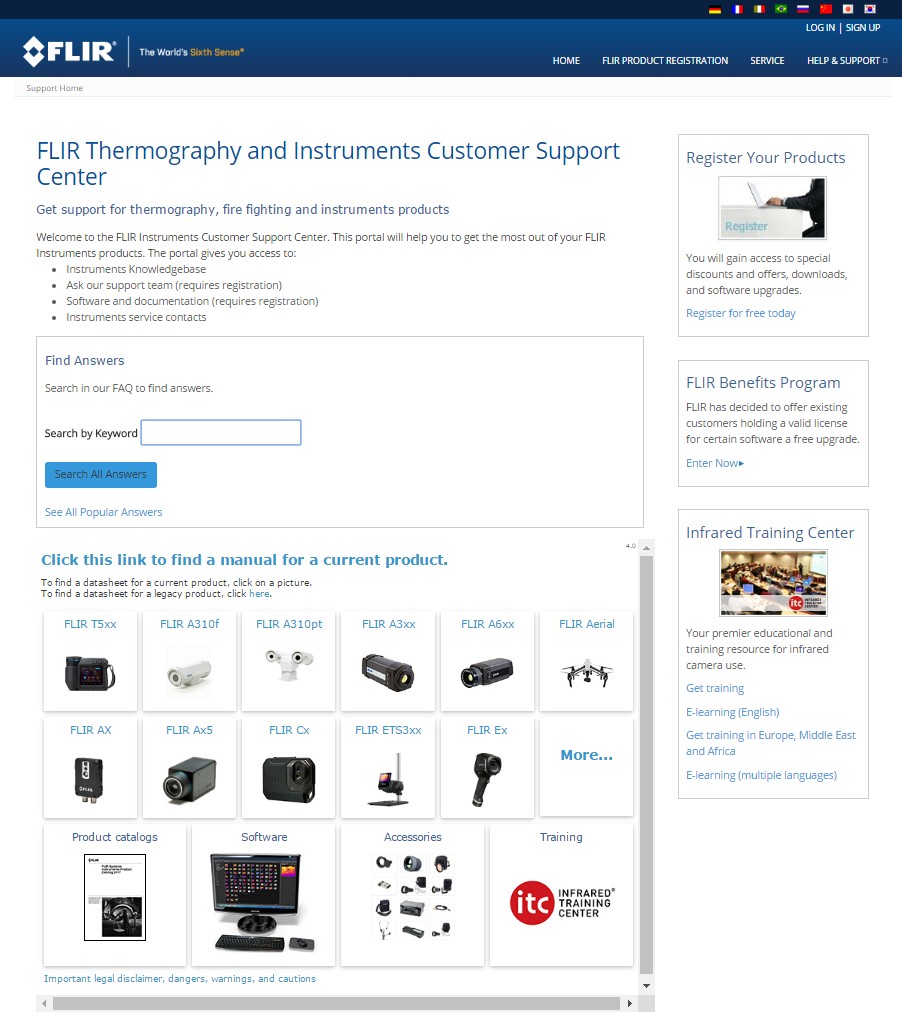

3.3 下载
- 红外热像仪的固件更新。
- PC/Mac 软件的程序更新。
- PC/Mac 软件的免费版和评估版。
- 适用于当前产品、过时产品和历史产品的用户文档。
- 机械图纸（*.dxf 和 *.pdf 格式）。
- Cad 数据模型（*.stp 格式）。
- 应用案例。
- 技术数据表。
- 产品目录。
4 简介
- 将图像从热像仪导入计算机。
- 在任何红外图像上添加、移动测量工具，并调整其大小。
- 创建所选图像的 Microsoft Word 和 PDF 报告。
- 向报告添加页眉、页脚和徽标。
- 创建您自己的报告模板。
5 安装
5.1 系统要求
5.1.1 操作系统
- Microsoft Windows 7，32 位。
- Microsoft Windows 7，64 位。
- Microsoft Windows 8，32 位。
- Microsoft Windows 8，64 位。
- Microsoft Windows 10，32 位。
- Microsoft Windows 10，64 位。
5.1.2 硬件
- 带有双核 2 GHz 处理器的个人计算机。
- 4 GB RAM（至少，推荐 8 GB）。
- 128 GB 硬盘，至少 15 GB 可用硬盘空间。
- DVD-ROM 驱动器。
- 支持具有下列特性的 DirectX 9 图形：
- WDDM 驱动程序
- 128 MB 图形内存（最低）
- 硬件中的 Pixel Shader 2.0
- 每像素 32 位。
- SVGA (1024 × 768) 监视器（或更高分辨率）。
- 接入 Internet（可能需要付费）。
- 音频输出。
- 键盘和鼠标，或兼容的指针设备。
5.2 安装 FLIR Report Studio
5.2.1 步骤
请遵循以下步骤：

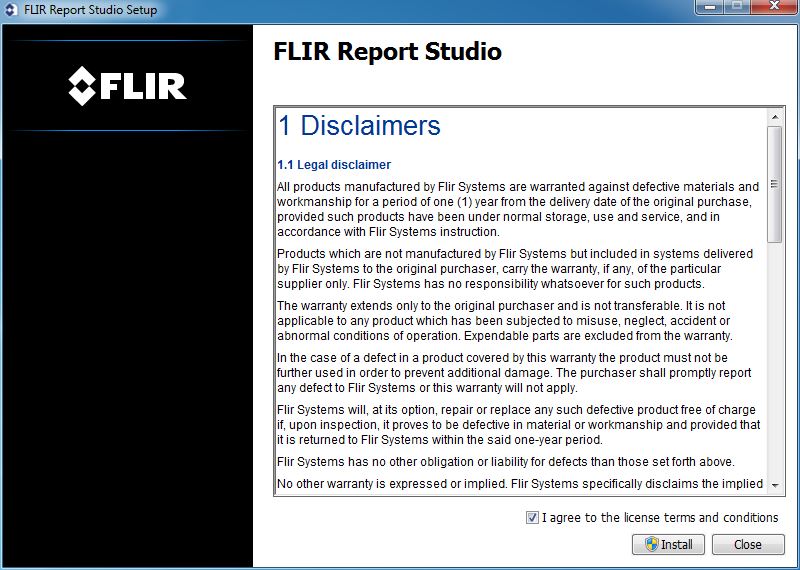

双击安装文件 flir-report-studio.exe。这将启动FLIR Report Studio Setup 向导。
选中 I agree to the license terms and conditions 复选框。单击 Install。这将开始安装 FLIR Report Studio。

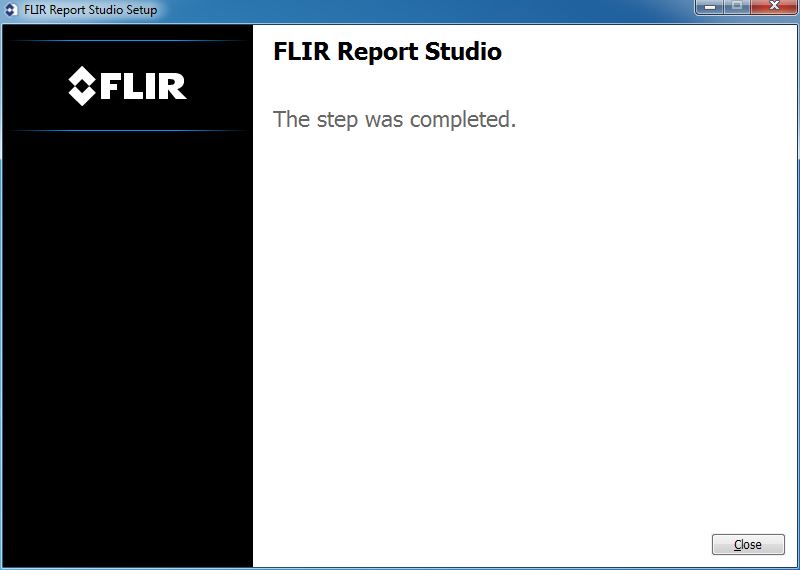

安装完成后，单击 Close。
安装现已完成。如果系统询问您是否重启计算机，请选择重启。
6 管理许可证
6.1 激活许可证
6.1.1 一般
- 联机激活 FLIR Report Studio。
- 通过电子邮件激活 FLIR Report Studio。
- 购买 FLIR Report Studio 并接收序列号以进行激活。
- 在评估期间，可以免费使用 FLIR Report Studio。
6.1.2 图

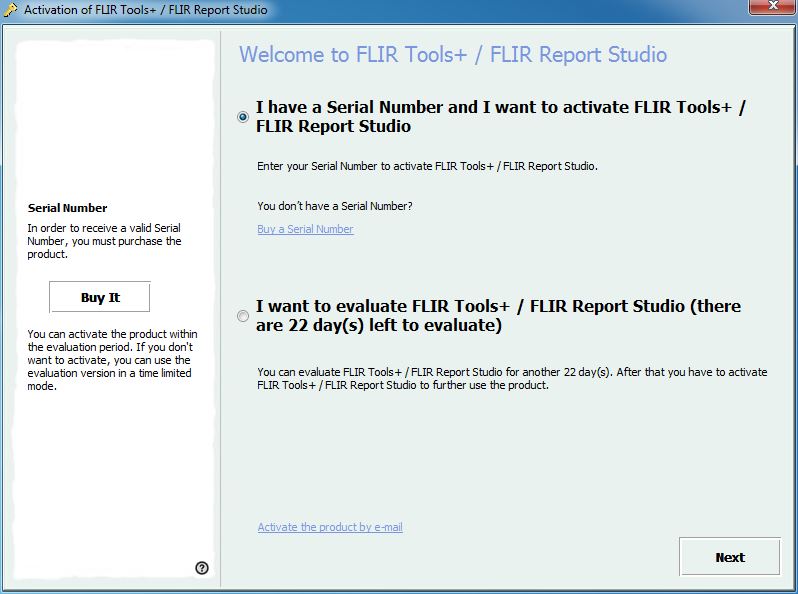

图 6.1 激活对话框。
6.1.3 联机激活 FLIR Report Studio
- 启动 FLIR Report Studio。
- 在 Web 激活对话框中，选择我已获得序列号，并且希望激活 FLIR Report Studio。
- 单击下一步。
- 输入您的序列号、姓名、公司和电子邮件地址。姓名是指许可证持有人.
![Graphic]()

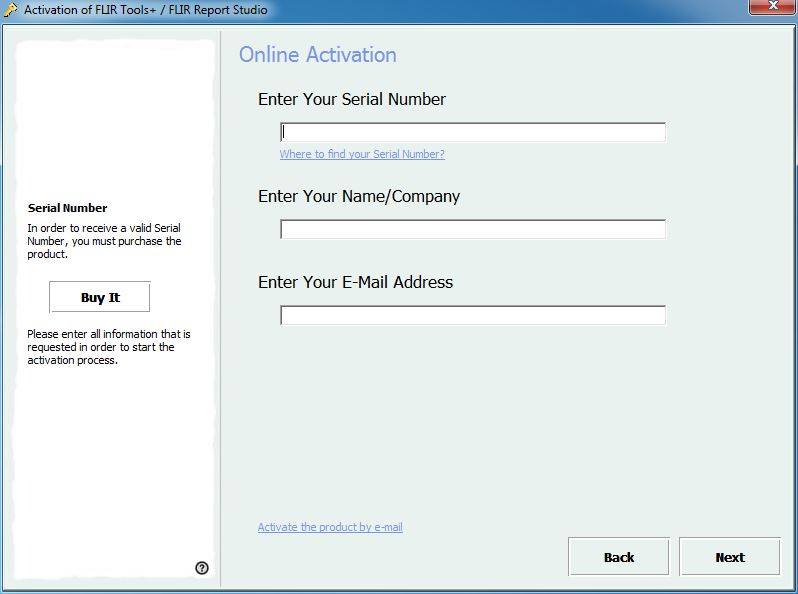

图 6.2 联机激活对话框。
- 单击下一步。
- 单击立即激活。这将启动 Web 激活过程。
- 当显示消息联机激活已成功时，单击关闭。现在您已成功激活 FLIR Report Studio。
6.1.4 通过电子邮件激活 FLIR Report Studio
- 启动 FLIR Report Studio。
- 在 Web 激活对话框中,单击通过电子邮件激活产品。
- 输入您的序列号、姓名、公司和电子邮件地址。姓名是指许可证持有人.
- 单击通过电子邮件请求解锁密钥。
- 现在会打开默认电子邮件客户端，并显示包含许可证信息的未发送电子邮件。
该电子邮件的主要目的是将许可证信息发送至激活中心。
- 单击下一步。现在将启动程序，在等待解锁密钥的过程中，您可以继续工作。您应当会在 2 天内收到包含解锁密钥的电子邮件。
- 收到带有解锁密钥的电子邮件后，请启动程序并在文本框中输入解锁密钥。请参见下图。
![Graphic]()

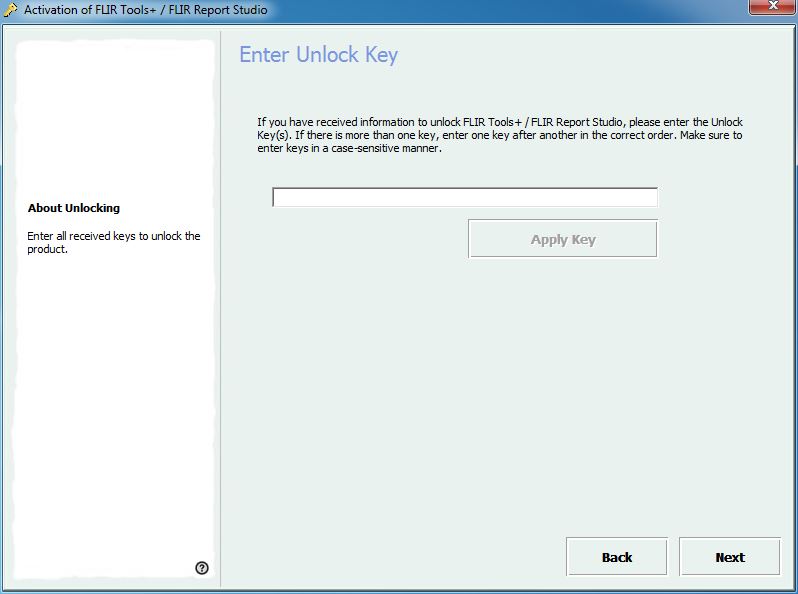

图 6.3 解锁密钥对话框。
6.1.5 在无法访问互联网的计算机上激活 FLIR Report Studio。
- 启动 FLIR Report Studio。
- 在 Web 激活对话框中,单击通过电子邮件激活产品。
- 输入您的序列号、姓名、公司和电子邮件地址。姓名是指许可证持有人.
- 单击通过电子邮件请求解锁密钥。
- 现在会打开默认电子邮件客户端，并显示包含许可证信息的未发送电子邮件。
- 将该电子邮件复制（无需修改内容）到外部设备（如 U 盘）上，并在另一台计算机上将电子邮件发送至 [email protected]。该电子邮件的主要目的是将许可证信息发送至激活中心。
- 单击下一步。现在将启动程序，在等待解锁密钥的过程中，您可以继续工作。您应当会在 2 天内收到包含解锁密钥的电子邮件。
- 收到带有解锁密钥的电子邮件后，请启动程序并在文本框中输入解锁密钥。请参见下图。
![Graphic]()
图 6.4 解锁密钥对话框。
6.2 转让许可证
6.2.1 一般
6.2.2 图

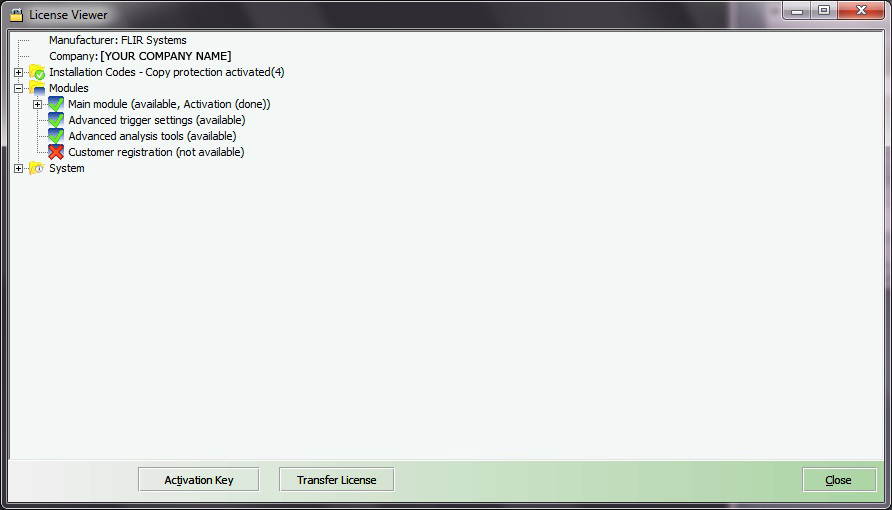

图 6.5 许可证查看器（仅示例图）。
6.2.3 步骤
- 启动 FLIR Report Studio。
- 在帮助菜单上，选择显示许可证信息。这将显示许可证查看器，如上图所示。
- 在许可证查看器中，单击转让许可证。这将显示一个取消激活对话框。
- 在取消激活对话框中，单击 Deactivate。
- 在要向其转让许可证的计算机上，启动 FLIR Report Studio。只要该计算机连接到 Internet，即可自动应用许可证。
6.3 激活其他软件模块
6.3.1 一般
6.3.2 图

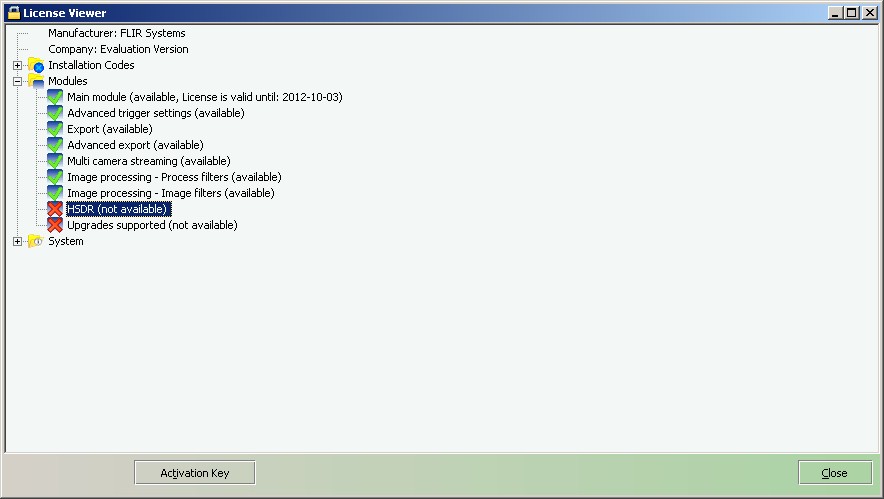

图 6.6 许可证查看器，显示可用软件模块（仅示例图）。
6.3.3 步骤
- 下载并安装软件模块。通常，软件模块以印有下载链接的刮刮卡形式提供。
- 启动 FLIR Report Studio。
- 在帮助菜单上，选择显示许可证信息。这将显示许可证查看器，如上图所示。
- 选择已购买的模块。
- 单击激活密钥。
- 在刮刮卡上，刮开覆盖条即可看到激活密钥。
- 将密钥输入激活密钥文本框。
- 单击“确定”。现在，已激活软件模块。
7 登录
7.1 一般
- 登录时，您的计算机必须能访问互联网。
- 除非您注销过，否则不需要再次登录即可使用 FLIR Report Studio。
7.2 登录步骤
请遵循以下步骤：
启动 FLIR Report Studio。
FLIR Login and Registration 窗口显示：
要使用现有 FLIR 客户支持帐户登录，请执行以下操作：
- 在 FLIR Login and Registration 窗口中，输入用户名和密码。
- 单击 Log In。FLIR Report Studio 可能花费几秒时间启动，具体视互联网连接情况而定。
要创建新的 FLIR 客户支持帐户，请执行以下操作：
- 在 FLIR Login and Registration 窗口中，单击 Create a New Account。这将在 Web 浏览器中打开 FLIR Customer Support Center 页面。
- 输入所需信息并单击 Create Account。
![Graphic]()
- 在 FLIR Login and Registration 窗口中，输入用户名和密码。
- 单击 Log In。FLIR Report Studio 可能花费几秒时间启动，具体视互联网连接情况而定。
7.3 注销
请遵循以下步骤：
在 FLIR Report Studio 向导中，在上部菜单栏的最右边，单击您的用户名。
单击 Log out。
在对话框中，执行下列操作之一：
- 要注销并退出 FLIR Report Studio，请单击 Yes。这将会关闭应用程序，并且您所有未保存的工作将会丢失。
- 要取消并返回应用程序，请单击 No。
8 工作流程
8.1 一般
- 使用热像仪拍摄红外图像和/或数字照片。
- 使用 USB 接口将热像仪连接到计算机。
- 启动 FLIR Report Studio 向导并选择报告模板。
- 将图像从热像仪导入计算机。
- 选择要包括在报告中的图像。
- 使用 FLIR Report StudioImage Editor 调整红外图像，添加测量工具等。
- 请执行以下某项操作：
- 创建非辐射 Microsoft Word 报告。
- 创建辐射 Microsoft Word 报告。
- 将报告作为电子邮件附件发送给客户。
9 创建红外报告
9.1 一般
9.2 报告类型
- 压缩报告：*.docx 文件格式的报告，其中包含红外图像、任何相关的可见光图像和结果表。此报告可以使用普通 Microsoft Word 功能进行编辑，但不包括辐射测量数据。
- 可编辑报告：*.docx 文件格式的高级报告，其中包含红外图像、任何相关的可见光图像和结果表。除基本编辑之外，还可以使用 Microsoft Word 中的 FLIR Word Add-in 功能执行高级辐射测量分析。
9.3 FLIR Report Studio 向导屏幕元素

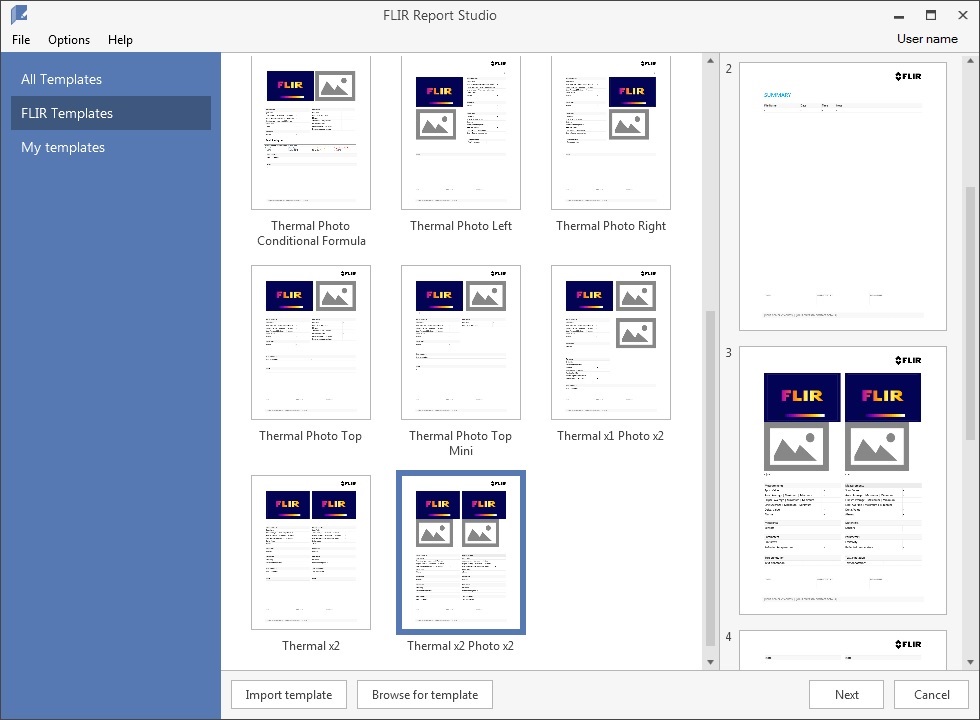

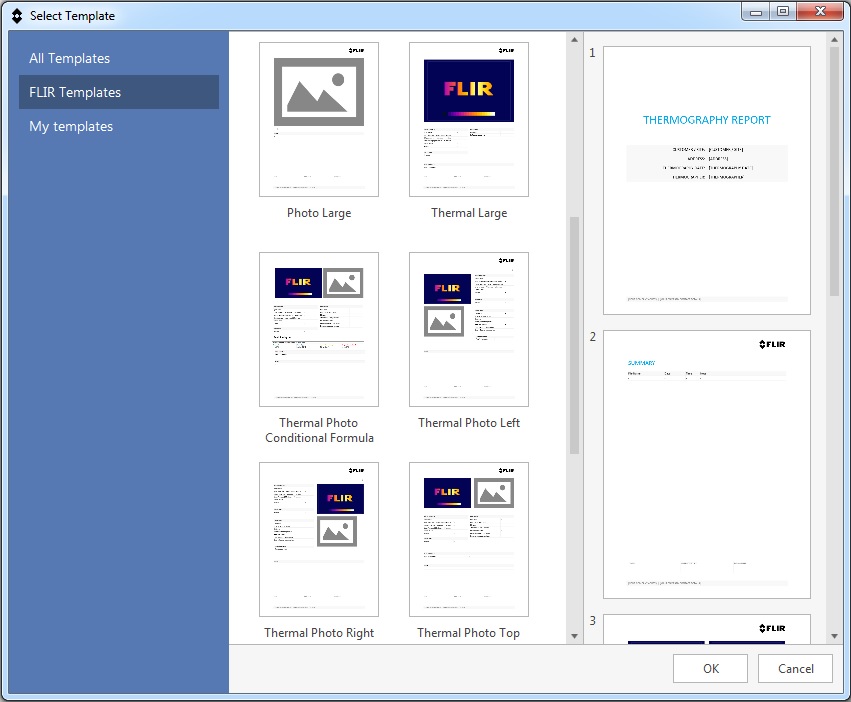

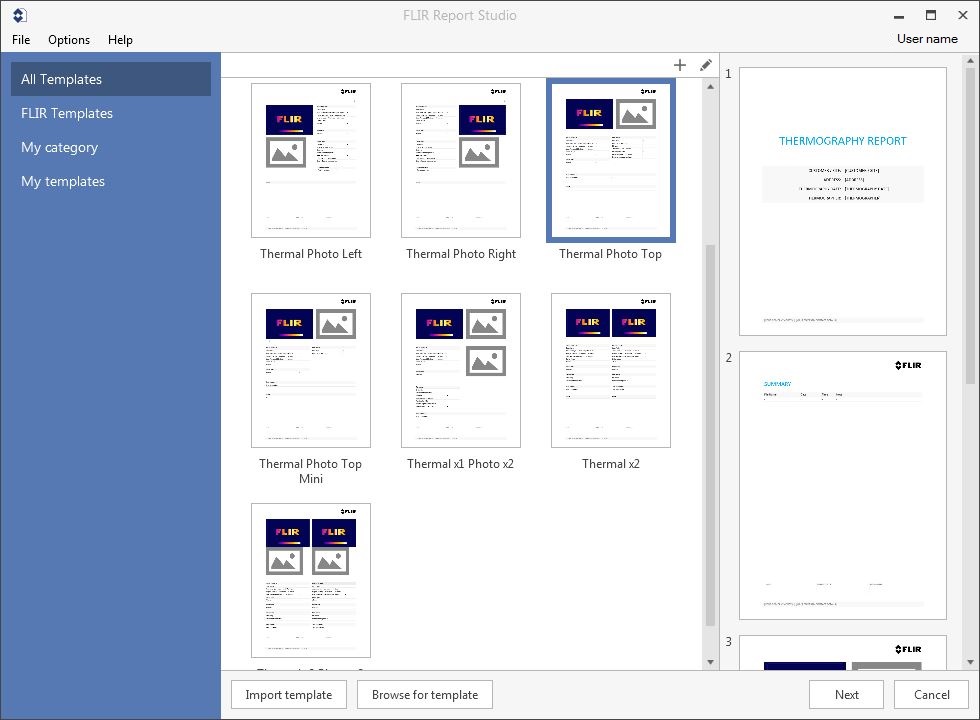

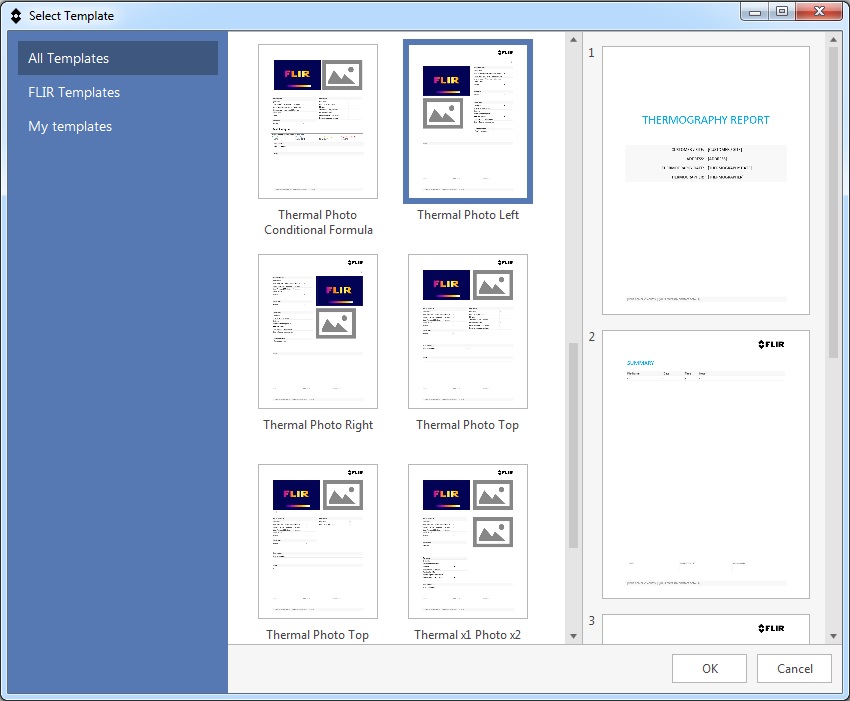

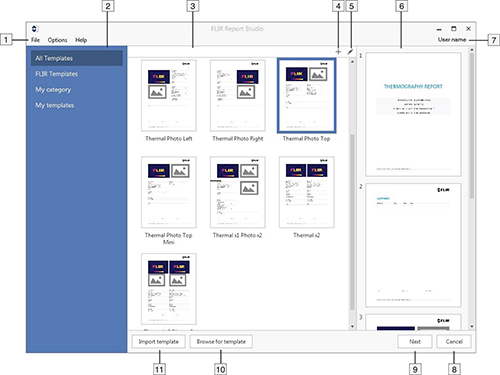

9.3.1 模板窗口
9.3.1.1 图
9.3.1.2 说明
- 菜单栏。有关更多信息，请参阅9.3.3 菜单栏一节。
- 可显示模板类别的左窗格。选择所有模板以显示 FLIR Report Studio 中可用的所有模板，或者选择模板类别以查找特定的报告模板。另请参阅13.2.5 选择模板类别一节。
- 可显示报告模板的中间窗格。
- 用于从基本报告模板创建新模板的按钮。有关更多信息，请参阅13.2.1 自定义基本报告模板。一节。
- 用于从选定报告模板创建新模板的按钮。有关更多信息，请参阅13.2.3 修改现有模板 — 从 FLIR Report Studio 向导开始一节。
- 可显示选定报告模板预览的右窗格。
- 用户名。单击可显示登录信息。有关更多信息，请参阅7 登录一节。
- 取消按钮。单击可退出 FLIR Report Studio 向导。这将会关闭应用程序，并且您所有未保存的工作将会丢失。
- 下一步按钮。单击可继续处理选定报告模板。
- 浏览模板按钮。单击可查找仅用于当前报告的模板。
- 导入模板按钮。单击可将新模板导入 FLIR Report Studio。

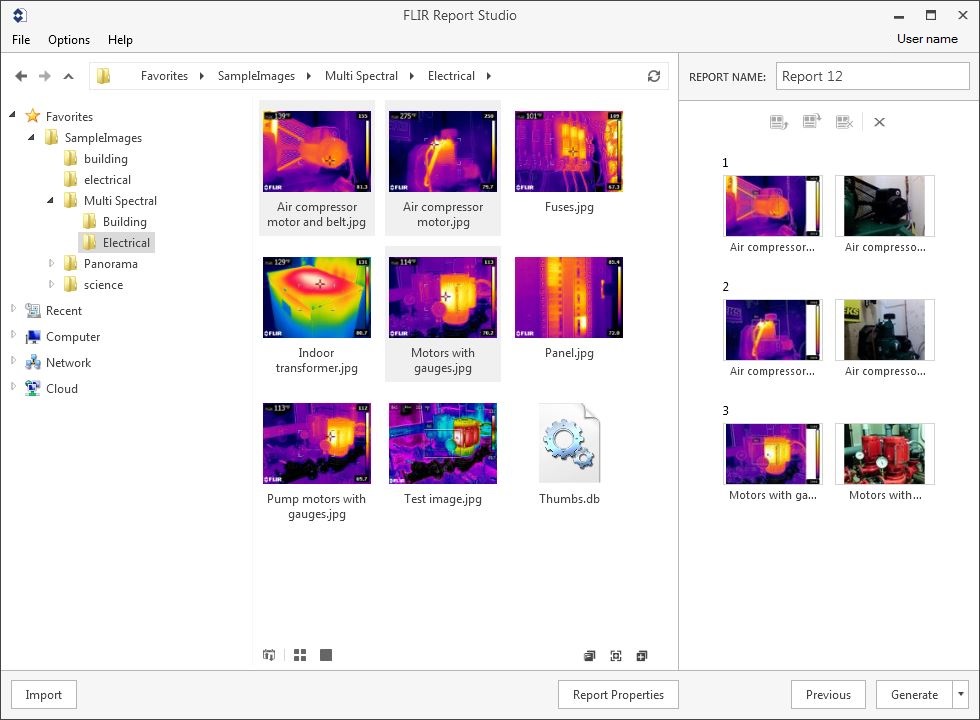

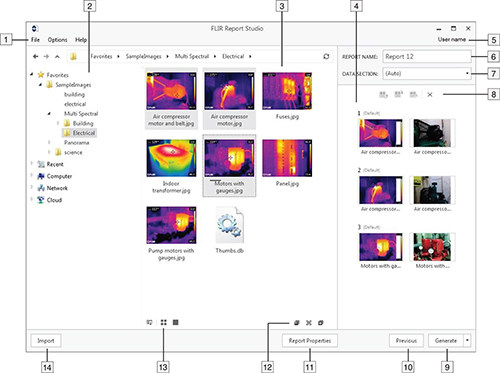

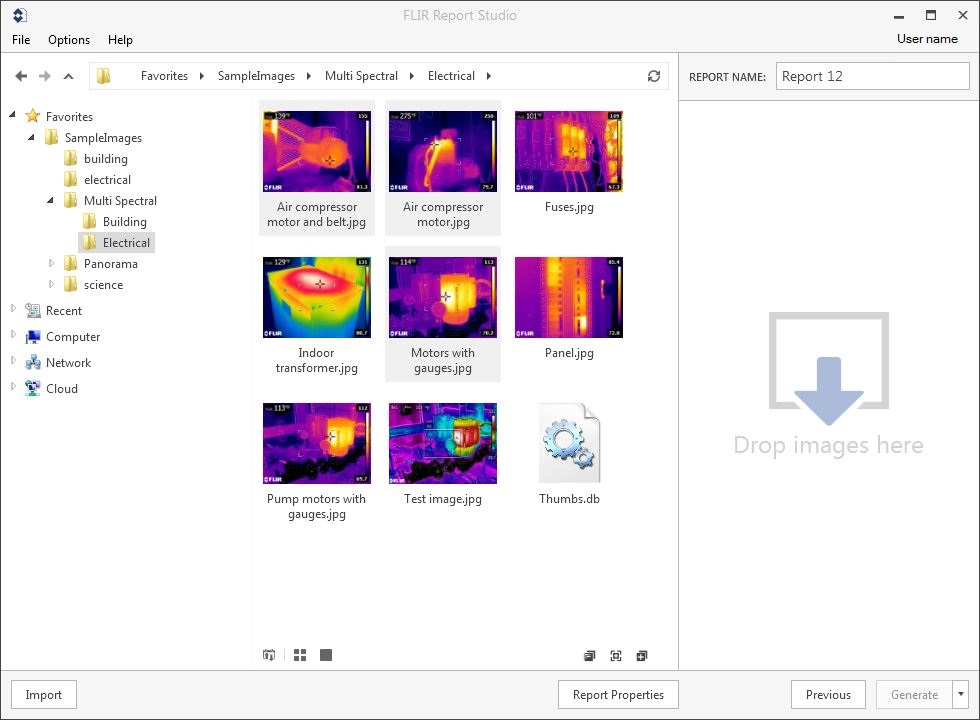

9.3.2 图像窗口
9.3.2.1 图
9.3.2.2 说明
- 菜单栏。有关更多信息，请参阅9.3.3 菜单栏一节。
- 可显示文件夹结构的左窗格。收藏文件夹和最近文件夹是 FLIR Report Studio 向导的本地文件夹。
- 可显示选定文件夹中的文件的中间窗格。
- 可显示选定图像预览的右窗格。
- 用户名。单击并选择注销可退出登录。有关更多信息，请参阅7.3 注销一节。
- 报告名称字段。
- 数据段下拉列表。（模板具有多个数据段时可用。）使用下拉列表选择要为其添加图像的数据段。选择自动可自动将图像添加到数据段；程序将会遵循数据段中的设置，这表示红外图像会被添加到具有红外图像对象的数据段，可见光图像会被添加到具有可见光图像对象的数据段。另请参阅13.2.4 添加多个数据段一节。
- 更改顺序和移除按钮。
- 要更改图像顺序，请选择图像并单击
![icon]()
（向上移动章节）或 ![icon]()
（向下移动章节）。 - 要移除报告中的某个图像，请选择该图像并单击
![icon]()
（删除章节）。 - 要移除报告中的所有图像，请单击
![icon]()
（移除所有章节）。
- 要更改图像顺序，请选择图像并单击
- 生成按钮。单击箭头并选择以下选项之一：
- 生成可编辑的报告可生成具有完整辐射数据的报告。
- 生成压缩报告可生成具有平面红外图像和结果表的压缩报告。
- 上一个按钮。单击可返回模板窗口。
- 报告属性按钮。单击可显示报告属性对话框。有关更多信息，请参阅9.4 步骤一节步骤 10。
- 选择和添加按钮。
- 单击
![icon]()
（选择此文件夹中的所有图像）可选择中间窗格中的所有图像。 - 单击
![icon]()
（将选定图像添加到报告中）可将在中间窗格中选定的图像添加到报告中。
单击![icon]()
（将所有图像添加到报告中）可将中间窗格中的所有图像添加到报告中。
- 单击
- 文件管理按钮。
- 单击
![icon]()
（按日期排序）或 ![icon]()
（按名称排序）可更改中间窗格中文件的排序顺序。 - 单击
![icon]()
（小图标）可按小图标的形式显示中间窗格中的文件。 - 单击
![icon]()
（大图标）可按大图标的形式显示中间窗格中的文件。
- 单击
- 导入按钮。单击可从与计算机相连的热像仪中导入图像。有关更多信息，请参阅10 从热像仪导入图像一节。
（
（
（
（
（
（
（
（
（
（
（9.3.3 菜单栏
9.3.3.1 文件菜单
9.4 步骤
请遵循以下步骤：
通过执行以下任一操作启动 FLIR Report Studio 向导：
- 从开始菜单选择 FLIR Report Studio（开始 > 所有程序 > FLIR Systems > FLIR Report Studio）。

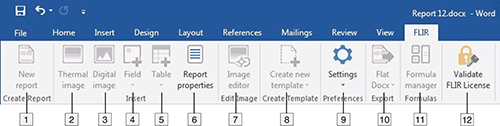

- 在 Microsoft Word 文档的 FLIR 选项卡上，单击新建报告。
在左窗格中，选择所有模板以显示 FLIR Report Studio 中可用的所有模板，或选择模板类别以查找特定的报告模板。
在中间窗格中，单击报告模板。选定报告模板中各页面的预览将显示在右窗格中。
要继续处理选定模板，请单击窗口底部的下一步。
在左窗格中，选择包含报告所需图像的文件夹。您还可以通过单击窗口左下方的导入从与计算机相连的热像仪中导入图像。
要将图像添加到报告中，请执行以下一项或多项操作：
- 单击以选择图像。请在按住 Ctrl 键和/或 Shift 键的同时单击选择多个图像。然后执行以下操作之一：
- 将图像拖放到右窗格中
- 单击中间窗格底部的
![icon]()
（将选定图像添加到报告中）。
- 要从中间窗格添加所有图像，请单击中间窗格底部的
![icon]()
（将所有图像添加到报告中）。 - 要添加文件夹中的所有图像，请执行以下操作之一：
- 将文件夹从左窗格拖放到右窗格中。
- 右键单击文件夹并选择添加到报告中。
在右窗格中，您可以执行以下操作：
- 要更改图像顺序，请选择图像并单击
![icon]()
（向上移动章节）或 ![icon]()
（向下移动章节）。 - 要移除报告中的某个图像，请选择该图像并单击
![icon]()
（删除章节）。 - 要移除报告中的所有图像，请单击
![icon]()
（移除所有章节）。
要编辑图像，请执行以下操作之一：
- 右键单击图像并选择编辑图像。
- 双击图像。
此时将会打开 FLIR Report StudioImage Editor。有关更多信息，请参阅11 分析和编辑图像一节。
在窗口上方的报告名称字段中输入报告的名称。
单击窗口底部的生成箭头。选择以下选项之一：
- 生成可编辑的报告可生成具有完整辐射数据的报告。
- 生成压缩报告可生成具有平面红外图像和结果表的压缩报告。

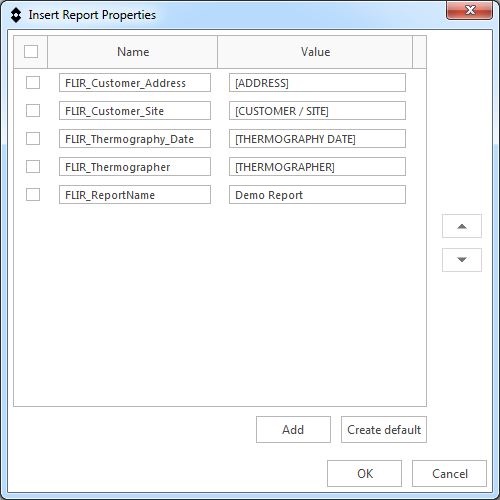

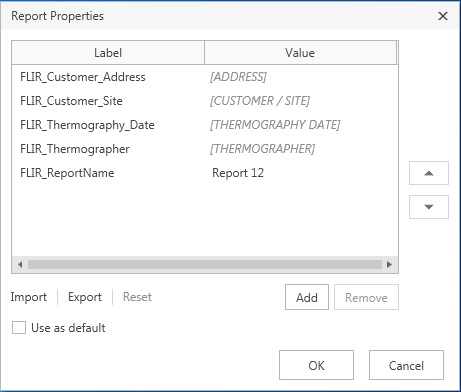

此时将会显示报告属性对话框。
执行下列其中一项或多项操作：
- 在预定义字段中输入客户信息和检测相关信息。
- 单击导入从以前保存的文本文件导入属性。
- 单击添加以添加新属性。
- 选择属性并使用箭头按钮
![icon]()
或 ![icon]()
向上或向下移动属性。 - 选择属性并单击移除以移除属性。
- 单击导出以将当前属性设置导出到文本文件。
要用所示属性创建报告，请单击确定。此时将会生成一个报告，该报告保存在设置中指定的报告文件夹中。有关更多信息，请参阅9.6 更改设置一节。
报告以 Microsoft Word 文档形式打开。选定图像和在报告属性对话框中输入的信息会填充到报告中相应的占位符。

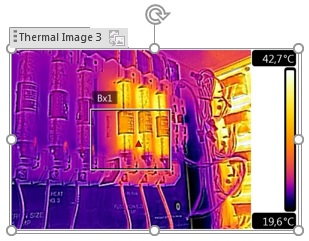

（适用于可编辑报告。）要编辑图像，请执行以下操作之一：
- 单击图像。在 FLIR 选项卡上，单击图像编辑器。
- 右键单击图像并选择编辑图像。
- 双击图像。
此时将会打开 FLIR Report StudioImage Editor。有关更多信息，请参阅11 分析和编辑图像一节。
（适用于可编辑报告。）要修改报告中的对象，请参考12.2 管理报告中的对象一节。
保存报告。
9.5 保存会话
- 要保存会话，请选择文件 > 保存会话。
- 要加载会话，请选择文件 > 加载会话。
9.6 更改设置
请遵循以下步骤：

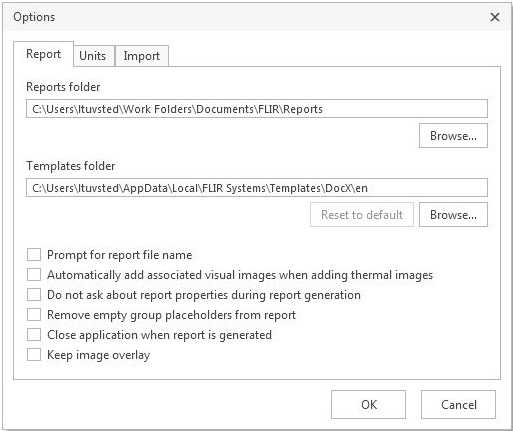

选择选项 > 设置。
在报告选项卡中，选择与报告创建相关的设置。
- 报告文件夹。新建报告的默认目标文件夹。
- 模板文件夹。报告模板所在的文件夹。
- 提示输入报告文件名。选中该复选框可在保存报告之前显示另存为对话框。
- 添加红外图像时自动添加相关的可见光图像。适用于分组热像仪图像。将红外图像添加到报告中时，添加与红外图像关联的分组可见光图像。
- 生成报告期间切勿询问报告属性。选中该复选框后，生成报告时不会首先显示报告属性对话框。
- 移除报告中的空组占位符。选中该复选框可从报告中移除未添加任何图像的占位符。
- 报告生成时关闭应用程序。选中该复选框可在报告生成后关闭 FLIR Report Studio 向导。
- 保留图像叠加。选中该复选框可在红外图像上显示图像文件中保存的叠加内容。

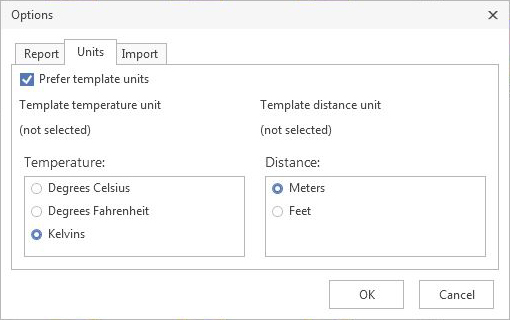

在单位选项卡中，可以选择与温度和距离单位相关的设置。
- 选中首选模板单位复选框可应用报告模板中指定的单位设置。如果模板中未设置单位，则使用温度和距离字段中的单位设置。
- 取消选中首选模板单位复选框可应用温度和距离字段中的单位设置。

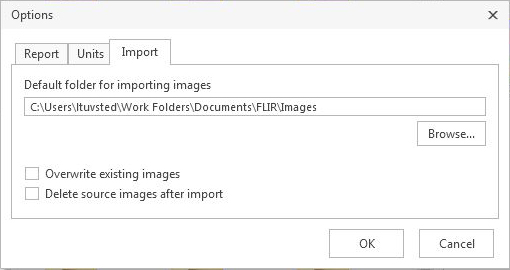

在导入选项卡中，可以选择与图像导入相关的设置。
- 导入图像默认文件夹。从与此热像仪相连的热像仪中导入的图像的默认目标文件夹。
- 覆盖现有图像。选中该复选框可将现有图像更换为已导入的图像。
- 导入后删除源图像。选中该复选框可在导入后删除热像仪中的图像。
10 从热像仪导入图像
10.1 一般
10.2 导入步骤
请遵循以下步骤：
打开热像仪。
使用 USB 线缆将热像仪连接到计算机。
启动 FLIR Report Studio 向导。
选择报告模板并单击窗口右下方的下一步。
单击窗口左下方的导入。

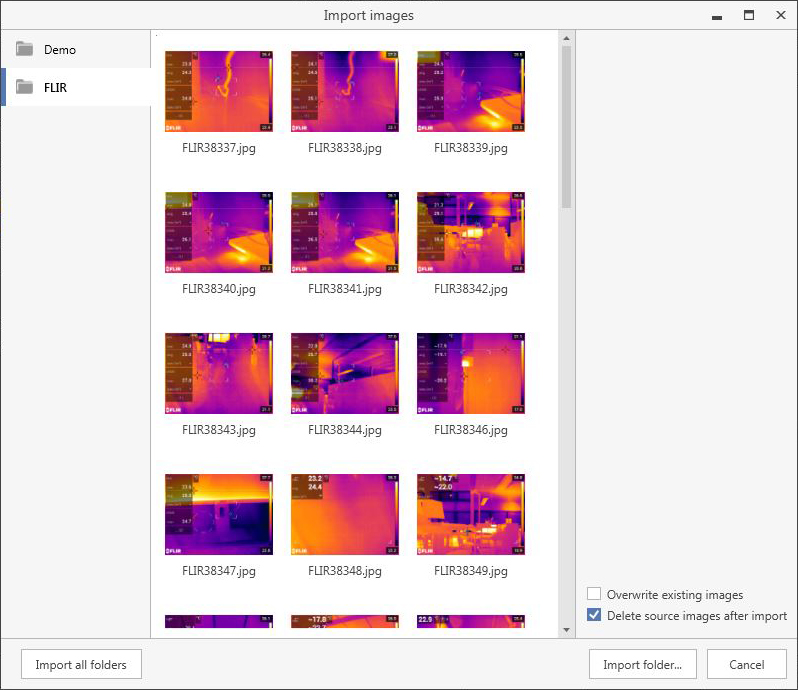

此时将会显示导入图像对话框，您能在此看见热像仪里的图像。对于有多个文件夹的热像仪，您可以在左侧的窗格中选择文件夹。
在右侧的窗格中，选中一个或多个复选框：
- 覆盖现有图像。
- 导入后删除源图像。
适用于有多个文件夹的热像仪。执行以下操作之一：
- 要导入所有文件夹中的所有图像，请单击左下方的导入所有文件夹。
- 要导入多个文件夹中的所有图像，请在按住 Ctrl 键的同时单击选择文件夹。然后单击右下方的导入文件夹。
- 要导入一个文件夹中的所有图像，请选择该文件夹，然后单击右下方的导入文件夹。
- 要导入一个文件夹中的选定图像，请选择该文件夹，在按住 Ctrl 键的同时单击选择图像。然后单击右下方的导入项目。
适用于有一个文件夹的热像仪。执行以下操作之一：
- 要导入所有图像，请单击左下方的全部导入。
- 要导入选定图像，请在按住 Ctrl 键的同时单击选择图像。然后单击右下方的导入项目。
此时将会显示浏览文件夹对话框。选择目标文件夹或者创建一个新文件夹。
这些图像现在导入到计算机。
11 分析和编辑图像
11.1 一般
- 添加测量工具。
- 调整红外图像。
- 更改颜色分布。
- 更改调色板。
- 更改图像模式。

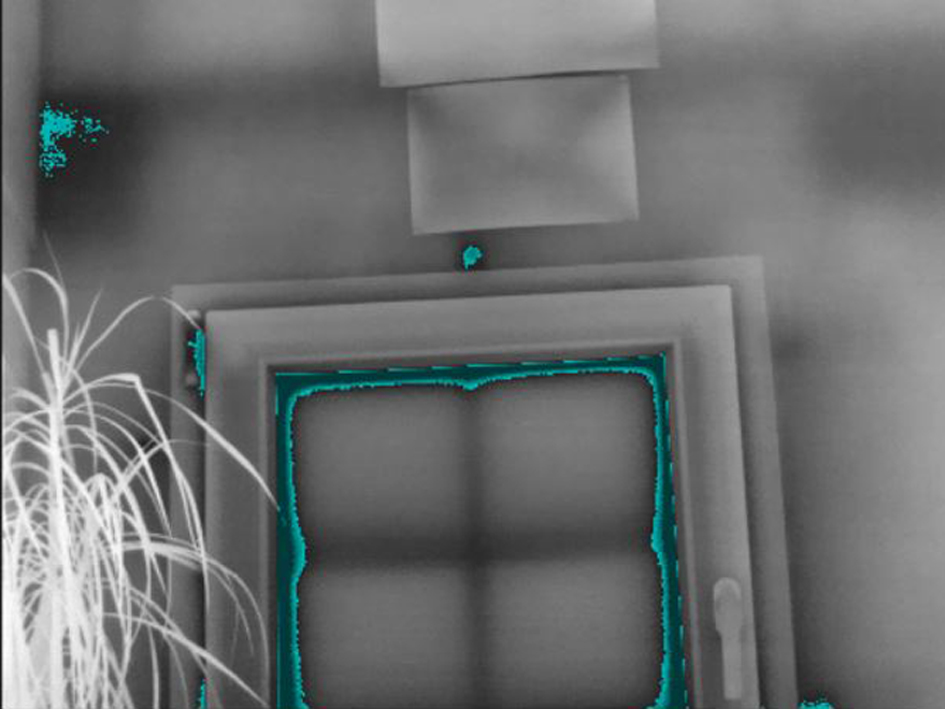

- 使用颜色报警和等温线。
- 更改测量参数。
11.2 启动 Image Editor
11.2.1 从 FLIR Report Studio 向导中启动 Image Editor
请遵循以下步骤：
请执行以下某项操作：
- 在中间窗格中，双击图像。
- 在右窗格中，双击图像。
11.2.2 从 FLIR Word Add-in 启动 Image Editor
请遵循以下步骤：
请执行以下某项操作：
- 双击报告中的图像。
- 选择图像并单击 FLIR 选项卡上的图像编辑器。
- 右键单击图像并选择编辑图像。

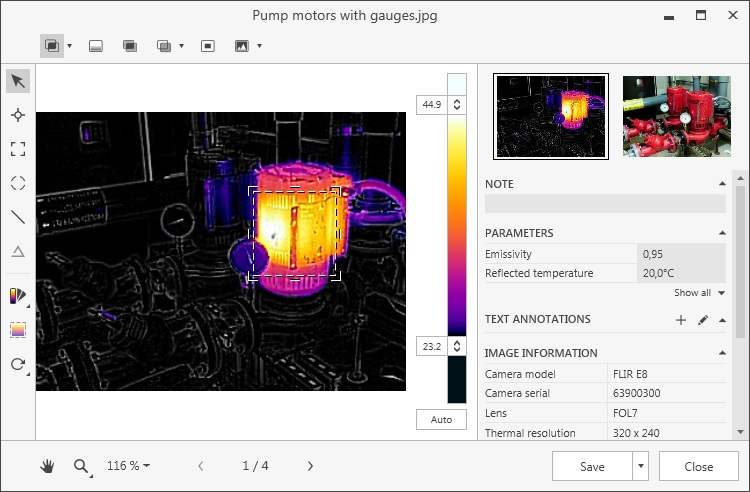

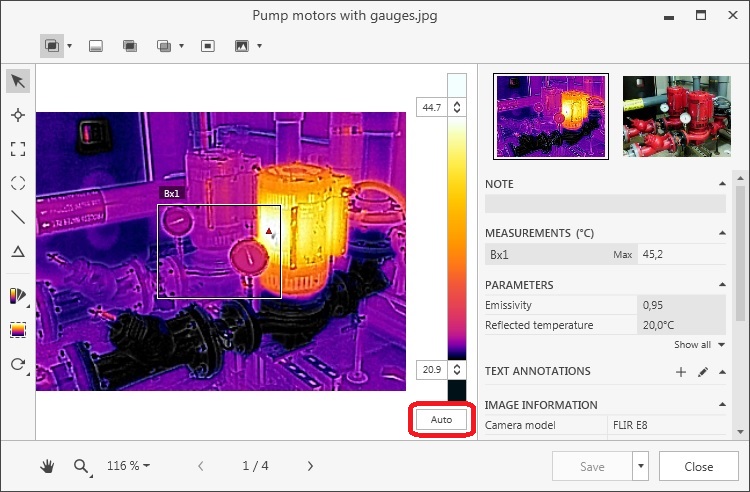

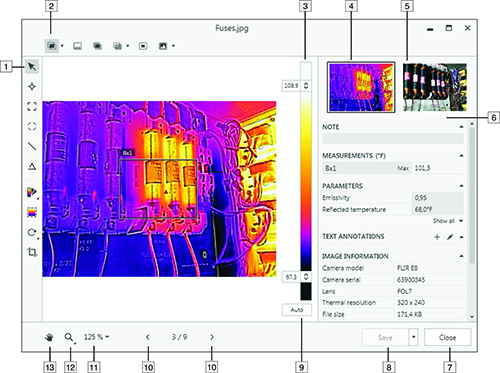

11.3 Image Editor 屏幕元素
11.3.1 图
11.3.2 说明
- 测量工具栏。
- 图像模式工具栏。
- 温标。
- 红外图像的缩略图。
- 可见光图像的缩略图（如果有）。
- 结果与信息窗格：
- 备注。
- 测量。
- 参数。

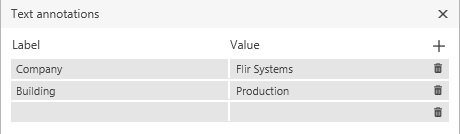

- 注释。
- 图像信息。
- 关闭按钮。
- 保存按钮。
- 自动调整按钮。
- 导航按钮。单击导航按钮可访问上一张/下一张图像。
- 缩放设置按钮。单击此按钮并选择一个预定义的缩放设置。
- 缩放按钮。单击此按钮可显示放大和缩小按钮。
- 平移按钮。单击此按钮，然后拖动图像以平移放大的图像。
图标表示测量结果高于或低于红外热像仪的校准温度范围，因此是不正确的。这种现象称为
图标表示测量结果过于接近红外热像仪的校准温度范围，因此是不可靠的。
11.4 基本图像编辑功能
11.4.1 旋转图像
请遵循以下步骤：
在测量工具栏上，选择
（旋转图像和测量）。此时将会显示一个工具栏。
在工具栏上，执行以下操作之一：
- 单击
![icon]()
可逆时针旋转图像。 - 单击
![icon]()
可顺时针旋转图像。
可逆时针旋转图像。11.4.2 裁剪图像
请遵循以下步骤：
在测量工具栏上，选择
（裁剪）。这将在图像上显示一个框。
通过移动和调整框的大小来选择裁剪区域。
在裁剪区域框中，执行以下操作之一：
- 单击
![icon]()
可裁剪图像。此时将会打开另存为对话框。 - 单击
![icon]()
可取消裁剪操作。
可裁剪图像。此时将会打开
可取消裁剪操作。11.5 使用测量工具
11.5.1 一般
11.5.2 添加测量工具
请遵循以下步骤：
在测量工具栏上，选择以下操作之一：
- 选择
![icon]()
（添加点）以添加一个点。 - 选择
![icon]()
（添加框）以添加一个方框。 - 选择
![icon]()
（添加椭圆）以添加一个椭圆。 - 选择
![icon]()
（添加线）以添加一条线。
（
（
（
（单击要在图像上放置测量工具的位置。
11.5.3 移动和调整测量工具大小
请遵循以下步骤：
在测量工具栏上，选择
（选择）。
要移动测量工具，请在图像上选择该工具，然后将其拖到一个新位置。
要调整测量工具的大小，请在图像上选择该工具，然后使用选择工具拖动工具框周围显示的控点。
11.5.4 为测量工具创建本地标记
11.5.4.1 一般
11.5.4.2 步骤
请遵循以下步骤：
在测量工具栏上，选择 （选择）。
右键单击该工具并选择局部最大值/最小值/平均值标记。
在对话框中，选择或清除要添加或移除的标记。
单击“确定”。
11.5.5 计算面积
11.5.5.1 一般
11.5.5.1.1 步骤
请遵循以下步骤：
添加一个方框或圆圈测量工具，请参阅章节 11.5.2 添加测量工具。
调整方框或圆圈工具的大小，使之与物体的大小一致，请参阅章节 11.5.3 移动和调整测量工具大小。
右键单击该工具并选择局部最大值/最小值/平均值标记。在对话框中，选中区域复选框。此时基于距离值计算的面积将显示在测量窗格中。
要更改距离值，请单击参数窗格中的值字段，键入新值，然后按 Enter 键。此时基于新距离值重新计算的面积将显示在测量窗格中。
11.5.5.1.2 计算长度
11.5.5.1.2.1 一般
11.5.5.1.2.1.1 步骤
请遵循以下步骤：
添加一个线测量工具，请参阅章节 11.5.2 添加测量工具。
调整直线工具的大小，使之与物体的大小一致，请参阅章节 11.5.3 移动和调整测量工具大小。
右键单击该工具并选择局部最大值/最小值/平均值标记。在对话框中，选中长度复选框。此时基于距离值计算的长度将显示在测量窗格中。
要更改距离值，请单击参数窗格中的值字段，键入新值，然后按 Enter 键。此时基于新距离值重新计算的面积将显示在测量窗格中。

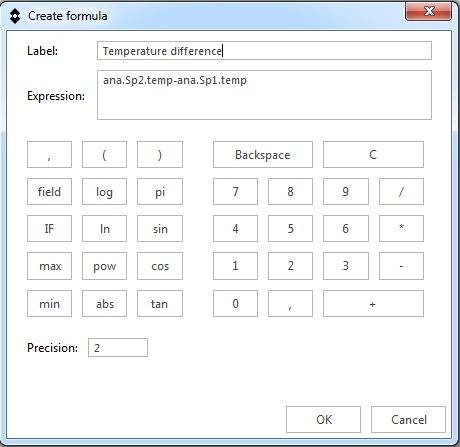

11.5.6 设置差值计算
11.5.6.1 一般
11.5.6.2 步骤
11.5.6.2.1 步骤
请遵循以下步骤：
在测量工具栏上，选择
（添加温差）。
差值计算在右窗格中的测量下显示。
要更改差值计算的设置，请执行以下操作：
- 在右窗格中，单击
![icon]()
（编辑）。此时将会显示一个对话框。 - 在对话框中，选择要在差值计算中使用的测量工具以及值（最大值、最小值或平均值）。您还可以选择固定温度参考值。
![Graphic]()
（
要删除差值计算，请单击
（删除）。
11.5.7 删除测量工具
请遵循以下步骤：
在测量工具栏上，选择 （选择）。
选择图像上的测量工具并执行以下操作之一：
- 按键盘上的 Delete 键。
- 右键单击该工具并选择删除。
11.6 调整红外图像
11.6.1 一般

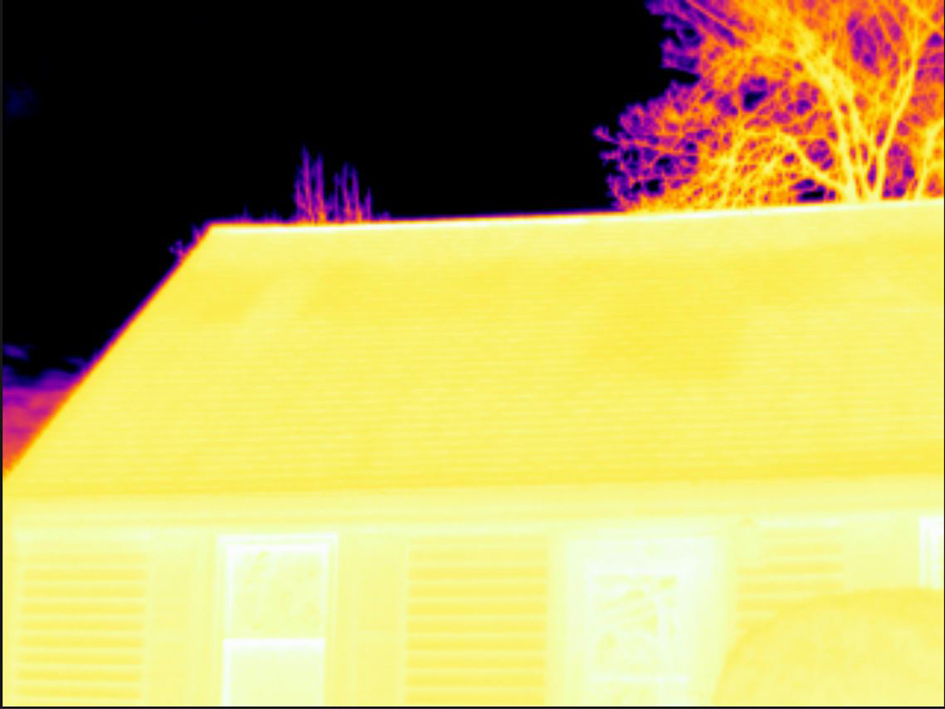

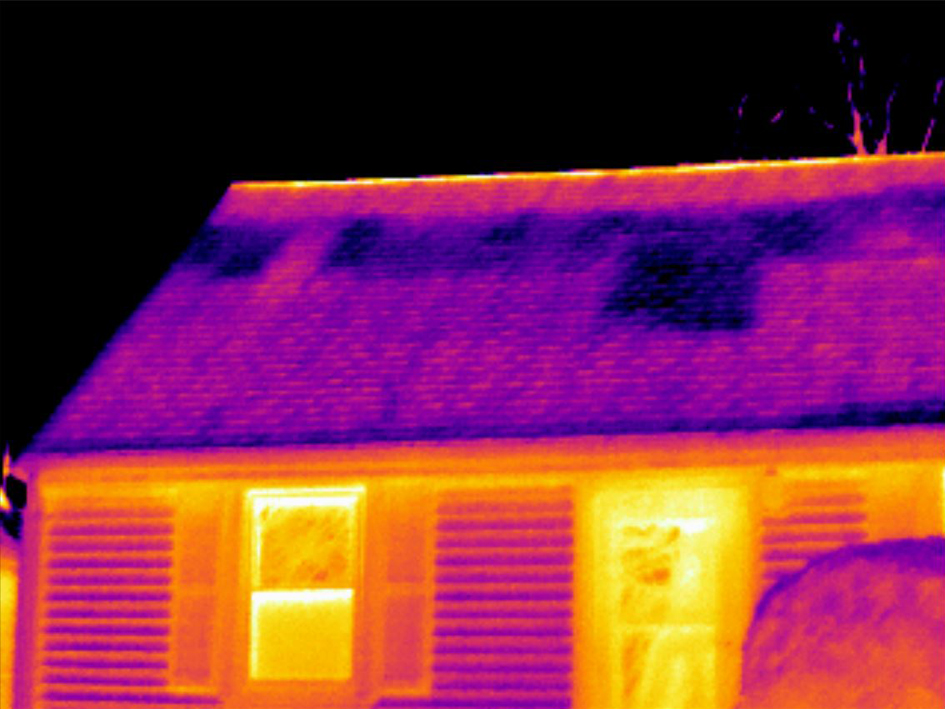

11.6.2 示例 1
 自动
|
 手动
|

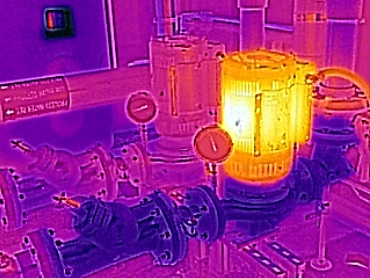

11.6.3 示例 2
 自动
|
 手动
|
11.6.4 更改温度级别
请遵循以下步骤：
要更改温标中的顶部级别，请上下拖动顶部滑块。
要更改温标中的底部级别，请上下拖动底部滑块。
11.6.5 自动调整图像
请遵循以下步骤：
要自动调整图像，请单击自动。
11.6.6 定义自动调整区域
请遵循以下步骤：
在测量工具栏上，选择
（设置自动调整区域）。
使用所示工具创建一个区域。您可以移动该区域并调整其大小，以适合您感兴趣的区域。
要删除自动调整区域，请选择该区域并执行以下操作之一：
- 按键盘上的 Delete 键。
- 右键单击该区域并选择删除。
11.7 更改颜色分布
11.7.1 一般
11.7.2 定义
- 温度线性：这是一种图像显示方法；使用这种方法时，图像中的颜色信息根据像素的温度值呈线性分布。
- 直方图均衡化：这是一种图像显示方法，它会在图像的现有温度上分布颜色信息。当图像包含很少的极高温度峰值时，这种分布信息的方法可能会非常成功。
- 信号线性：这是一种图像显示方法；使用这种方法时，图像中的颜色信息根据像素的信号值呈线性分布。
- 数字图像细节增强：这是一种图像显示方法；使用这种方法时，图像中的高频内容（例如边角）可被增强，从而提高细节的可视性。
11.7.3 步骤
请遵循以下步骤：
右键单击该图像并选择颜色分布。此时将会显示一个菜单。
请在菜单上，选择下列操作之一：
- 温度线性。
- 直方图均衡化。
- 信号线性。
- 数字图像细节增强。

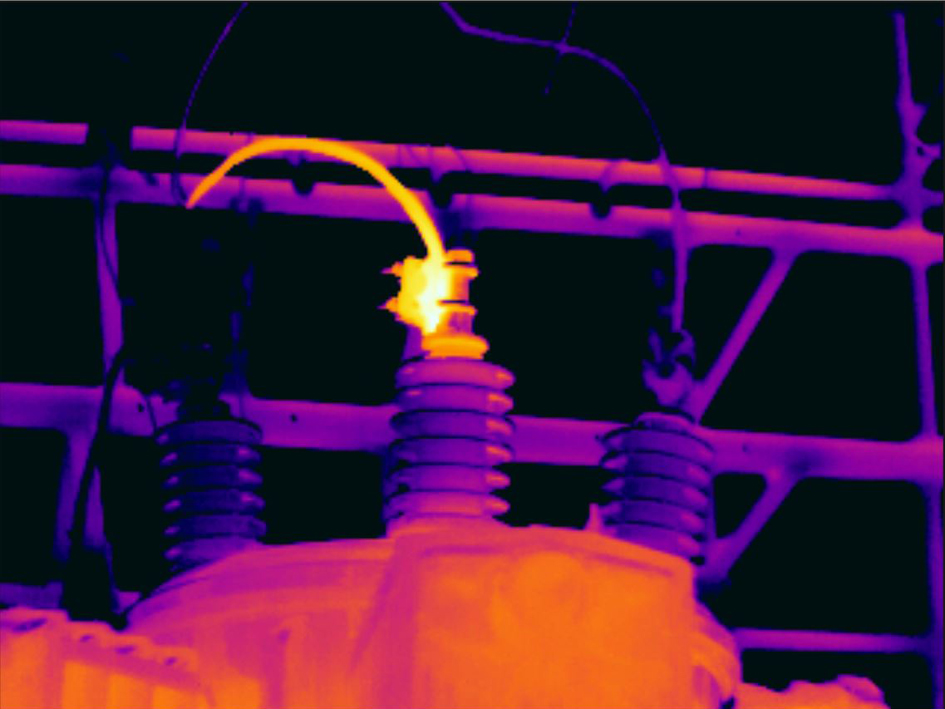

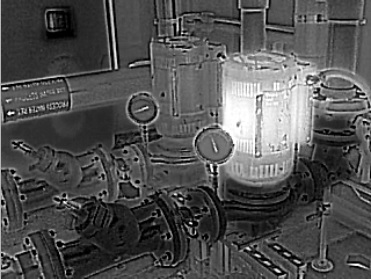

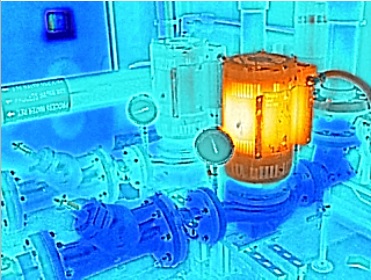

11.8 更改调色板
11.8.1 一般
|

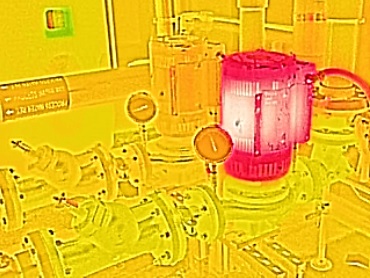

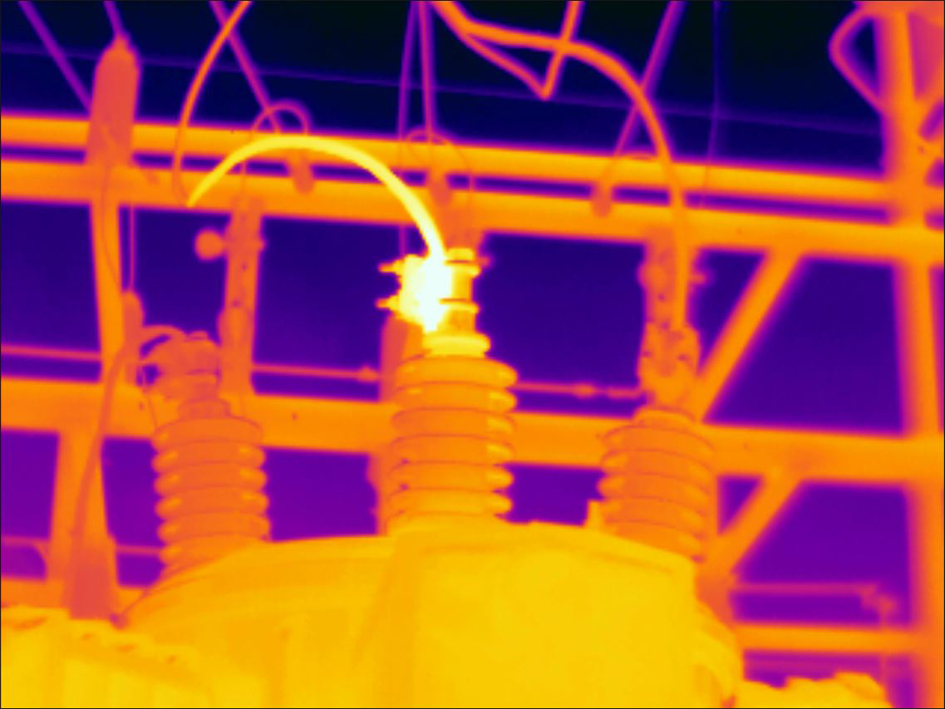

调色板 |
图像示例 |
|---|---|
|
北极
|
 |
|
寒冷
|
 |
|
灰色
|
 |
|
铁红
|
 |
|
熔岩
|
 |
|
彩虹
|
 |
|
高彩虹
|
 |
|
温暖
|
 |
11.8.2 步骤
请遵循以下步骤：
在测量工具栏上，选择
（颜色）。此时将会显示一个菜单。
在菜单上，单击要使用的调色板。
11.9 更改图像模式
11.9.1 一般
11.9.2 图像模式类型
|

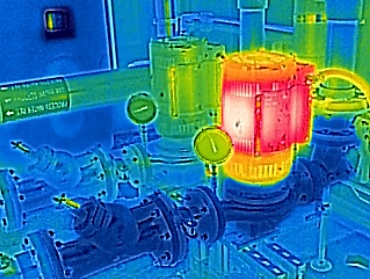

图像模式 |
图像示例 |
|---|---|
|

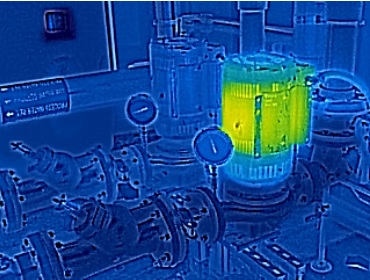

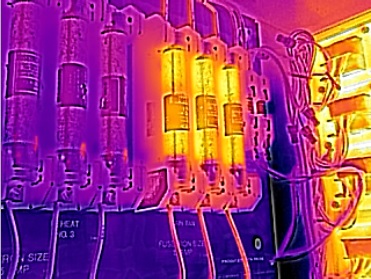

红外图像 MSX（多波段动态成像）：此模式显示对象边缘得以增强的红外图像。可调整红外图像和可见光图像间的平衡。
|
 |
|

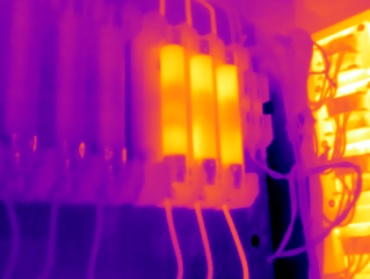

红外图像：此模式显示完整红外图像。
|
 |
|
热融合：此模式显示的可见光照片有一部分以红外方式显示，具体显示效果取决于温度限制。
|
 |
|
热混合：热像仪显示混合了红外像素和可见光照片像素的混合图像。可调整红外图像和可见光图像间的平衡。
|
 |
|
画中画：此模式在可见光照片之上显示红外图像帧。
|
 |
|

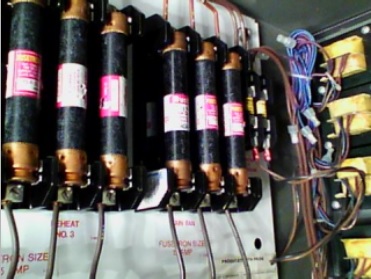

数码相机：此模式显示完整可见光照片。
|
 |
11.9.3 步骤
请遵循以下步骤：
在图像模式工具栏上，选择下列模式之一：
![icon]()
（红外图像 MSX）。![icon]()
（红外图像）。![icon]()
（热融合）。![icon]()
（热混合）。![icon]()
（画中画）。![icon]()
（数码相机）。
（
（
（
（
（
（适用于红外图像 MSX 和热混合模式：要调整红外图像和可见光图像间的平衡，请单击图像模式图标旁边的箭头，然后向左或向右拖动滑块。
适用于数码相机模式：要将图像更改为灰度图像，请单击图像模式图标旁边的箭头，然后选中此复选框。

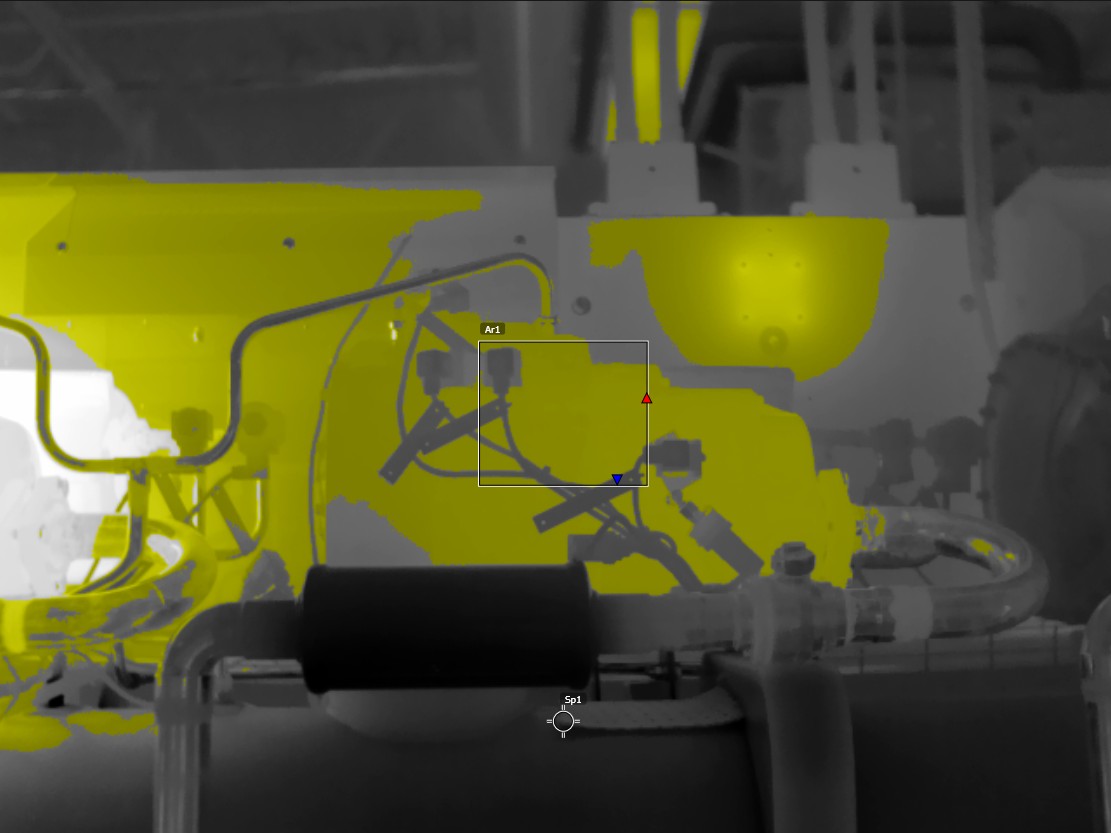

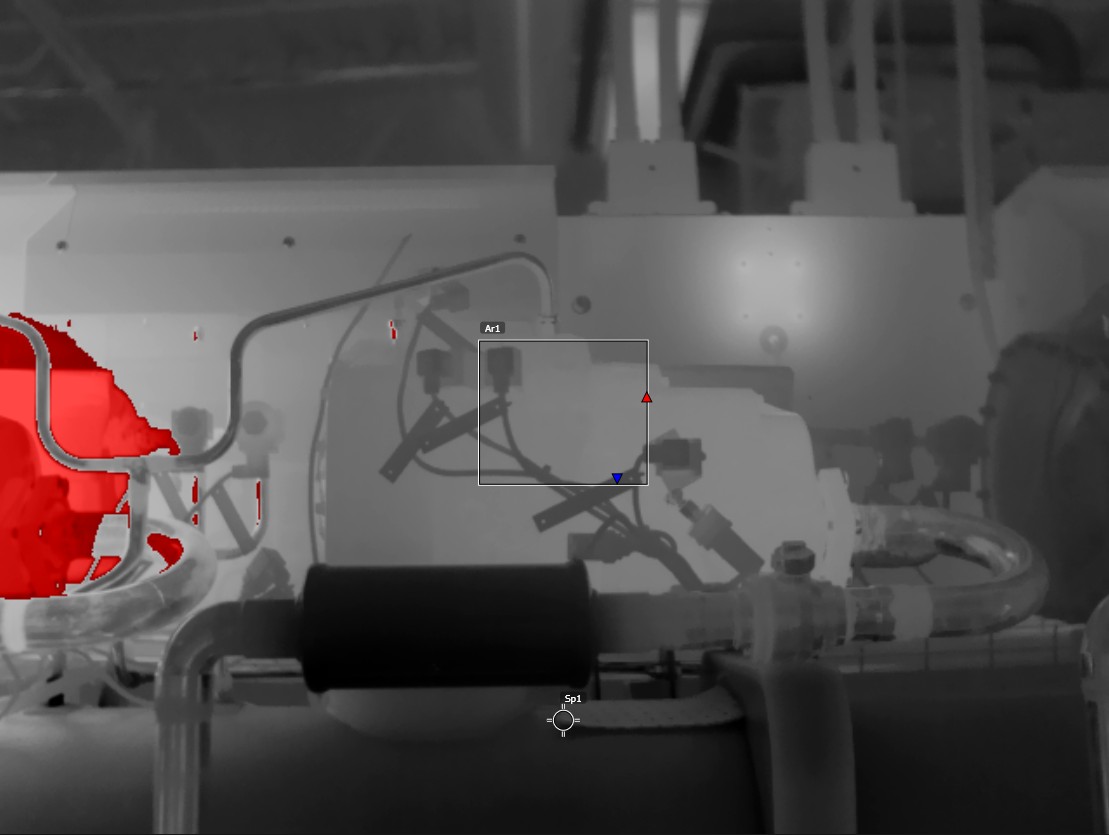

11.10 使用颜色报警和等温线
11.10.1 一般
- 报警温度以上：这将为温度高于指定温度级别的所有像素应用一种对比颜色。
- 报警温度以下：这将为温度低于指定温度级别的所有像素应用一种对比颜色。
- 报警温度间隔：这将为温度处于指定温度级别之间的所有像素应用一种对比颜色。

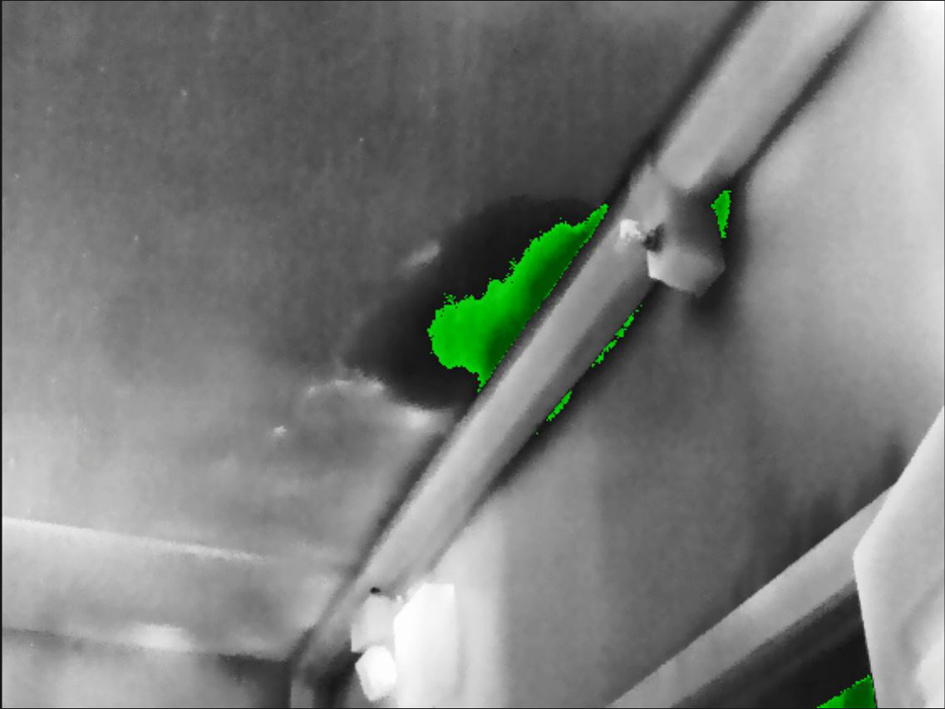

- 湿度报警：当检测到某个表面上的相对湿度超过预设值时，将触发该报警。
- 绝缘报警温度：当墙上有保温缺陷时将触发该报警。
- 自定义报警：此报警类型支持您手动修改标准报警的设置。
11.10.2 图像示例
|
彩色报警 |
图像 |
|---|---|
|
报警温度以上
|
 |
|
报警温度以下
|
 |
|
报警温度间隔
|
 |
|
湿度报警
|
 |
|
绝缘报警温度
|
 |
11.10.3 设置报警温度以上和以下
请遵循以下步骤：
在测量工具栏上，选择 （颜色）。此时将会显示一个菜单。
请在菜单上，选择下列操作之一：
- 报警温度以上。
- 报警温度以下。
在右侧窗格中，记录限制参数。温度高于或低于此温度的图像区域将变为等温线颜色。您可以更改此限制，也可以在颜色菜单上更改等温线颜色。
11.10.4 设置报警温度间隔
请遵循以下步骤：
在测量工具栏上，选择 （颜色）。此时将会显示一个菜单。
在菜单上，选择报警温度间隔。
在右侧窗格中，记录上限和下限参数。温度介于这两个温度之间的图像区域将变为等温线颜色。您可以更改这些限制，也可以在颜色菜单上更改等温线颜色。
11.10.5 设置湿度报警
11.10.5.1 一般
11.10.5.2 步骤
请遵循以下步骤：
在测量工具栏上，选择 （颜色）。此时将会显示一个菜单。
在菜单上，选择湿度报警。此时某些区域将变为等温线颜色，具体视对象而定。
在右侧窗格中，记录计算限制参数。这是有湿度风险的温度。如果相对湿度限制参数设置为 100%，也就是设置为露点，即湿度下降为液态水的温度。
11.10.6 设置保温报警
11.10.6.1 一般
11.10.6.2 步骤
请遵循以下步骤：
在测量工具栏上，选择 （颜色）。此时将会显示一个菜单。
在菜单上，选择保温报警。此时某些区域将变为等温线颜色，具体视对象而定。
在右侧窗格中，记录计算保温参数。这是保温水平低于建筑结构能量泄露预设值时的温度。
11.10.7 设置自定义报警
11.10.7.1 一般
- 报警温度以上。
- 报警温度以下。
- 报警温度间隔。
- 湿度报警。
- 保温报警。
- 背景。
- 颜色（半透明或单色）。
- 反转区间（仅适用于间隔等温线）。
11.10.7.2 步骤
请遵循以下步骤：
在测量工具栏上，选择 （颜色）。此时将会显示一个菜单。
在菜单上，选择自定义报警。
在右侧窗格中，指定下列参数：
- 对于之上和之下：
- 背景。
- 限制。
- 颜色。
- 对于间隔：
- 背景。
- 上限。
- 下限。
- 颜色。
- 反转区间。
- 对于湿度：
- 背景。
- 相对湿度。
- 相对湿度限制。
- 大气温度。
- 颜色。
- 对于保温：
- 背景。
- 室内温度。
- 室外温度。
- 保温系数 (0–1)。
- 颜色。
11.11 更改测量工具的局部参数
11.11.1 一般
- 在图像中，测量工具旁边显示一个星号 (*)。
![Graphic]()
- 在 Image Editor 的结果表中，在测量值旁边显示一个图标。
![Graphic]()
- 在红外报告中的结果字段和表中，会显示一个星号 (*)，且括号中包括局部参数值。
![Graphic]()
11.11.2 步骤
请遵循以下步骤：
在测量工具栏上，选择 （选择）。
右键单击该工具并选择局部参数。
在对话框中，选择“使用本地参数”。
为一个或多个参数输入值。
单击“确定”。
11.12 处理注释
11.12.1 一般
11.12.2 关于添加图像说明
11.12.2.1 什么是图像说明？
11.12.2.1.1 步骤
- 在右窗格中，在备注下的字段中，键入图像说明。
11.12.3 关于文本注释
11.12.3.1 什么是文本注释？
11.12.3.2 为图像创建文本注释
请遵循以下步骤：
在右窗格的文本注释下，执行以下操作之一：
- 单击
![icon]()
。此时将会打开文本注释对话框。
。此时将会添加一个文本注释行。重复此操作可添加更多的行。
输入所需标签和值。请参见下图中的示例。
12 在 Microsoft Word 环境中操作
12.1 FLIR Word Add-in 屏幕元素
12.1.1 FLIR 选项卡
- 单击新建报告可创建新报告。此时将会启动 FLIR Report Studio 向导。有关更多信息，请参阅9 创建红外报告一节。
- 单击红外图像可插入红外图像对象。红外图像对象是一个占位符，可在系统创建报告时自动加载红外图像。有关更多信息，请参阅12.2.2 插入红外图像对象一节。
- 单击可见光图像可插入可见光图像对象。可见光图像对象是与红外图像关联的可见光图像的占位符。有关更多信息，请参阅12.2.3 插入可见光图像对象一节。
- 单击字段可插入字段对象。字段对象是一个占位符，可在系统创建报告时自动显示红外图像的相关信息。有关更多信息，请参阅12.2.4 插入字段对象一节。
- 单击表可插入表对象。表对象是一个占位符，可在系统创建报告时自动显示具有红外图像的某些相关信息的表。有关更多信息，请参阅12.2.5 插入表对象一节。
- 单击报告属性可插入报告属性对象。报告属性对象是一个占位符，可在系统创建报告时自动显示客户信息和检测相关信息。有关更多信息，请参阅12.2.6 插入报告属性对象一节。
- 选择红外图像并单击图像编辑器可编辑图像。此时将会启动 FLIR Report StudioImage Editor。有关更多信息，请参阅11 分析和编辑图像一节。
- 单击新建模板箭头，然后执行以下操作之一：
- 单击新建模板可通过自定义基本报告模板创建新报告模板。
- 单击从现有模板创建可通过修改现有的报告模板创建新报告模板。
有关详细信息，请参见13 创建报告模板一节。 - 单击设置箭头可显示设置菜单。有关更多信息，请参阅12.1.2 设置菜单一节。
- 在导出分组中，单击箭头，然后执行以下操作之一：
- 单击简单 DocX，可将报告导出为简单报告。简单报告仍可使用普通 Microsoft Word 功能进行编辑，但无法再管理图像、字段和表对象。
- 单击 PDF，可将报告导出为不可编辑的 PDF 报告。
有关详细信息，请参见12.7 导出报告一节。 - 单击公式管理器可针对红外图像上的项目创建高级计算公式。有关更多信息，请参阅12.4 使用公式一节。
- （在您尚未激活 FLIR Report Studio 许可证时可用。）单击可打开激活对话框。有关更多信息，请参阅6 管理许可证一节。
12.1.2 设置菜单
- 更新页码。单击可更新图像相关字段的页码。
- 设置单位。单击可设置首选温度和距离单位。有关更多信息，请参阅12.9 更改设置一节。

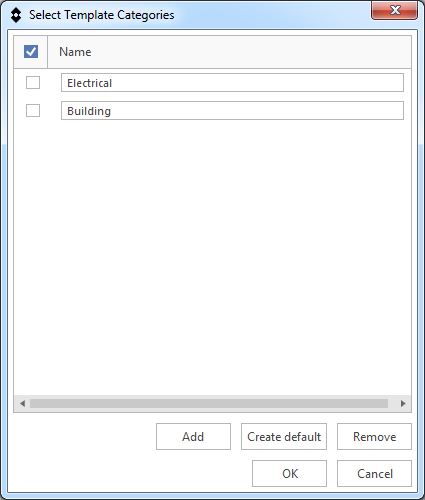

- 温度类别。（创建报告模板时可用。）单击可选择报告模板类别。有关更多信息，请参阅13.2.5 选择模板类别一节。
- 帮助。单击可显示帮助菜单，请参阅12.1.2.1 帮助菜单一节。
12.1.2.1 帮助菜单
- 文档。单击并选择联机可从互联网查看最新帮助文件或脱机可查看您计算机上安装的帮助文件。
- FLIR 商店。单击可访问 FLIR 商店网站。
- FLIR 支持中心。单击可访问 FLIR 支持中心。
- 许可证信息。单击可显示许可证查看器。
- 检查更新。单击可检查软件更新。有关更多信息，请参阅15 软件更新一节。
- 关于。单击可显示 FLIR Word Add-in 的当前版本。
12.2 管理报告中的对象
12.2.1 General
12.2.2 插入红外图像对象
请遵循以下步骤：
将指针置于您想要红外图像出现在报告中的位置。
在 FLIR 选项卡上，单击红外图像。此时页面上将会显示红外图像占位符。
12.2.3 插入可见光图像对象
请遵循以下步骤：
将指针置于您想要可见光图像出现在报告中的位置。
在 FLIR 选项卡上，单击可见光图像。

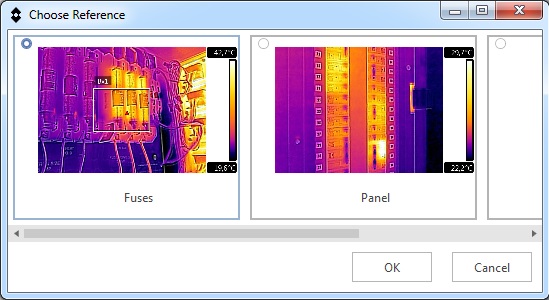

如果报告中有多张红外图像，则会显示选择参考对话框。单击与要插入的可见光图像相关联的红外图像，然后单击确定。
如果报告中只有一张红外图像，系统将会自动插入相关联的可见光图像。
可见光图像占位符会显示在页面上。占位符编号代表相关的红外图像。
12.2.4 插入字段对象
12.2.4.1 一般
12.2.4.2 步骤
请遵循以下步骤：
将指针置于您想要字段对象出现在报告中的位置。
在 FLIR 选项卡上，单击字段。
如果报告中有多张图像，则会显示选择参考对话框。在填充字段对象时单击您想要用作参考的图像，然后单击确定。
如果报告中只有一张图像，则字段对象将自动连接到该图像。

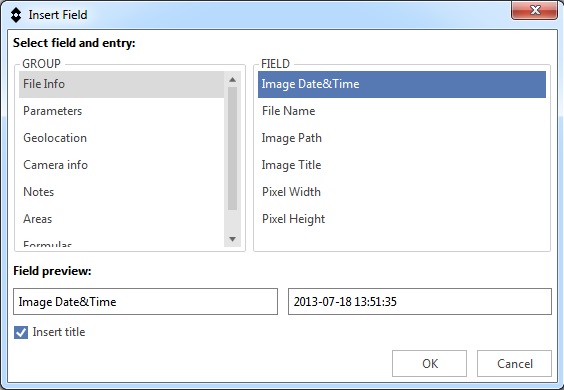

此时将会显示插入字段对话框。
使用分组和字段窗格可选择您想要字段对象显示的内容。在对话框中显示字段对象（标签和值）的预览。
请执行以下某项操作：
- 选中插入标题复选框可在报告中显示标签和值。
- 清除插入标题复选框可在报告中仅显示值。
单击“确定”。
报告中显示了具有您选定内容的字段对象。
12.2.5 插入表对象
12.2.5.1 一般
- 测量。
- 参数。
- METERLiNK。
- 地理位置。
- 热像仪信息。
- 文件信息。
- 文本注释。
- 备注。
- 公式。
12.2.5.2 插入表对象
请遵循以下步骤：
将指针置于您想要表对象出现在报告中的位置。
在 FLIR 选项卡上，单击表。
如果报告中有多张图像，则会显示选择参考对话框。在填充表对象时单击您想要用作参考的图像，然后单击确定。
如果报告中只有一张图像，则表对象将自动连接到该图像。

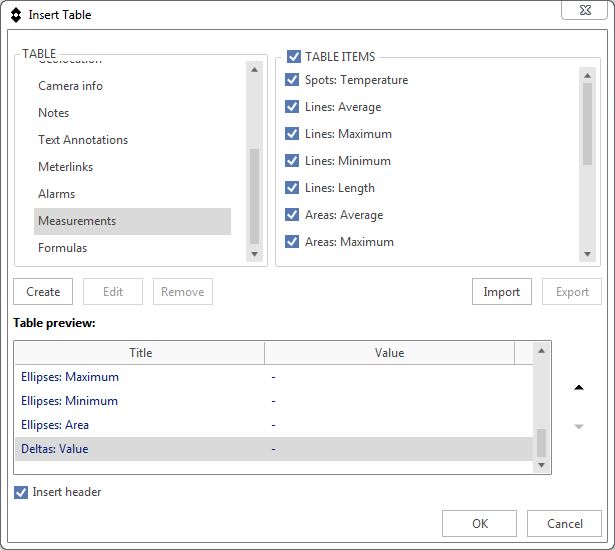

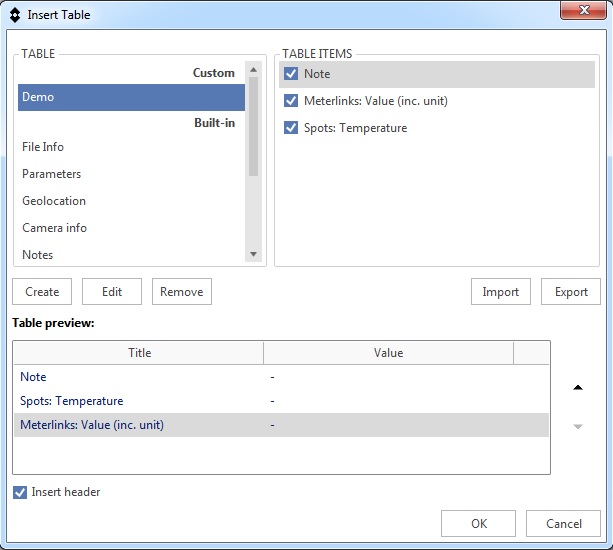

此时将会显示插入表对话框。
使用表和表项目窗格可选择您想要表对象显示的内容。
此时将会在对话框中显示表的结构性预览。要更改表项目的顺序，请单击预览中的行，然后单击箭头按钮
或
。
请执行以下某项操作：
- 选中插入表头复选框可在报告中显示包含表头的表。
- 清除插入表头复选框可在报告中显示不包含表头的表。
单击“确定”。
此时报告中将会显示包含您选定内容的表对象。
12.2.5.3 创建自定义表对象
请遵循以下步骤：
将指针置于您想要表对象出现在报告中的位置。
在 FLIR 选项卡上，单击表。
如果报告中有多张图像，则会显示选择参考对话框。在填充表对象时单击您想要用作参考的图像，然后单击确定。
如果报告中只有一张图像，则表对象将自动连接到该图像。
此时将会显示插入表对话框。
单击创建按钮。

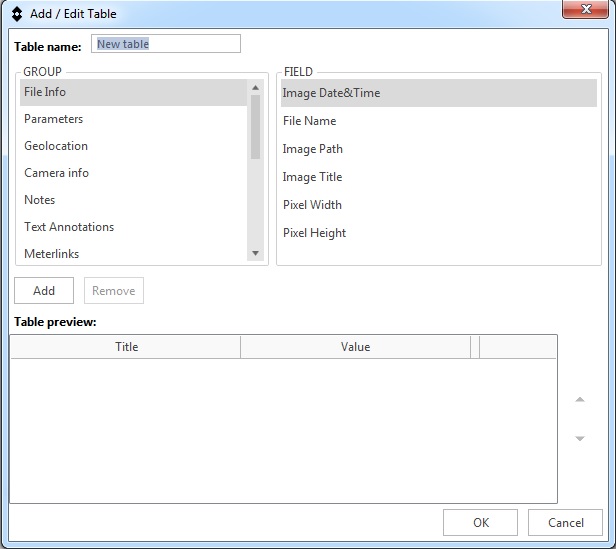

此时将会显示添加/编辑表对话框。
在表名称文本框中，输入表名称。
使用分组和字段窗格选择您想要显示的内容。要将项目纳入表中，请执行以下操作之一：
- 单击字段窗格中的项目，然后单击添加按钮。
- 双击字段窗格中的项目。
- 将鼠标指针悬停在字段窗格中的项目上方，然后单击显示的
![icon]()
按钮。
按钮。此时将会在对话框中显示表的结构性预览。要更改表项目的顺序，请单击预览中的行，然后单击箭头按钮 或 。
要移除表项目，请执行以下操作之一：
- 单击预览中的行，然后单击移除按钮。
- 将鼠标指针悬停在预览中的项目上方，然后单击显示的
![icon]()
按钮。
按钮。单击“确定”。
此时将会显示插入表对话框。在表窗格中，您的表显示在自定义下方。
在插入表对话框中，您可以执行以下操作：
- 要编辑自定义表，请单击表窗格中的表，然后单击编辑按钮。
- 要删除自定义表，请单击表窗格中的表，然后单击移除按钮。
- 要导入自定义表，请单击导入按钮。
- 要导出自定义表，请单击表窗格中的表，然后单击导出按钮。
请执行以下某项操作：
- 选中插入表头复选框可在报告中显示包含表头的表。
- 清除插入表头复选框可在报告中显示不包含表头的表。
单击“确定”。
此时报告中将会显示包含您选定内容的表对象。
12.2.5.4 插入汇总表
请遵循以下步骤：
将指针置于您想要汇总表出现在报告中的位置。
在 FLIR 选项卡上，单击表箭头。此时将会显示一个菜单。
在菜单上，单击汇总表。

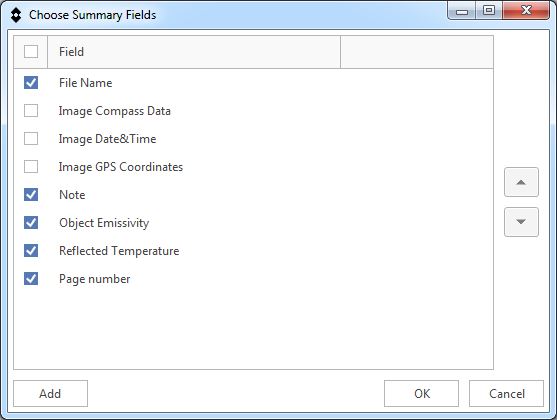

此时将会显示选择汇总字段对话框。
在选择汇总字段对话框中，显示的字段是报告中可用作字段对象或表对象项目的字段。要添加其他字段对象，请单击添加。此时将会显示插入字段对话框。
例如，您可以添加页码字段对象，它将在报告中显示数据的页码。要执行该操作，在分组窗格中选择文件信息，选择字段窗格中的页码，并单击确定。
在选择汇总字段对话框中，选择您想要汇总表对象显示的标签。
要更改表项目的顺序，请单击某一行，然后单击箭头按钮 或 。
单击“确定”。
此时报告中将会显示具有您选定内容的汇总表对象。
12.2.6 插入报告属性对象
请遵循以下步骤：
将指针置于您想要报告属性对象出现在报告中的位置。
在 FLIR 选项卡上，单击报告属性。
此时将会显示插入报告属性对话框。
在插入报告属性对话框中，您可以执行以下操作：
- 要选择您想要报告属性对象显示的项目，请勾选复选框。
- 要更改项目名称，请在名称文本框中输入文本。
- 要更改项目值，请在值文本框中输入文本。
- 要添加一个新的表项目，请单击添加按钮。在名称和值文本框中输入文本。
- 要更改表项目的顺序，请单击某一行，然后单击箭头按钮
![icon]()
或 ![icon]()
。 - 要添加默认表项目，请单击创建默认按钮。
单击“确定”。
此时报告中将会显示具有您选定内容的表。
您可以使用普通 Microsoft Word 功能编辑报告属性对象的内容。
12.2.7 调整对象的尺寸
12.2.7.1 调整图像对象大小
请遵循以下步骤：
单击报告页上的红外或可见光图像对象。
右键单击该图像对象并选择调整大小。
要更改图像对象的大小，请拖动其中一个控点。
12.2.7.2 调整表对象大小
请遵循以下步骤：
选择报告页上的表对象。
在表工具选项卡上，单击布局选项卡并使用控件更改表的大小。
12.2.8 更换图像
请遵循以下步骤：
右键单击该图像对象并选择更换图像。
在打开对话框中，找到并打开一张新图像。
12.2.9 删除对象
12.2.9.1 删除图像对象
请遵循以下步骤：
单击报告页面上的图像对象。
一个标签将会显示在图像上方。单击该标签可以选择整个图像对象。
按键盘上的 Delete 键。
12.2.9.2 删除字段对象
请遵循以下步骤：
单击报告页面上的字段对象。
一个标签将会显示在对象上方。单击该标签可以选择整个对象。
按键盘上的 Delete 键。
12.2.9.3 删除表对象
请遵循以下步骤：
单击报告页面上的表对象。
在与 Microsoft Word 上下文相关的选项卡表工具上，单击布局选项卡，然后单击删除按钮。此时将会显示一个菜单。
在菜单上，单击删除表。
12.3 编辑图像
请遵循以下步骤：
要编辑图像，请执行以下操作之一：
- 单击图像。在 FLIR 选项卡上，单击图像编辑器）。
- 右键单击图像并选择编辑图像。
- 双击图像。
此时将会打开 FLIR Report StudioImage Editor。有关更多信息，请参阅11 分析和编辑图像一节。
12.4 使用公式
12.4.1 一般
- 一个公式只能在单一的红外图像上操作；不能进行像两张红外图像之差这样的计算。
- 您可采用与使用红外测量值相同的方式，将红外图像中的任何现有 METERLiNK 数据用作公式中的值。通过将外部 FLIR/Extech 测量表（如钳表或湿度计）与红外热像仪结合使用，METERLiNK 数据可以存储在红外图像上。
12.4.2 创建简单的公式
创建两点温差计算公式
在您的报告中，插入红外图像对象，请参阅12.2.2 插入红外图像对象一节。
打开 Image Editor 中的图像，请参阅12.3 编辑图像一节。
在图像中添加两个点工具，请参阅11.5.2 添加测量工具一节。
在 FLIR 选项卡上，单击公式管理器。

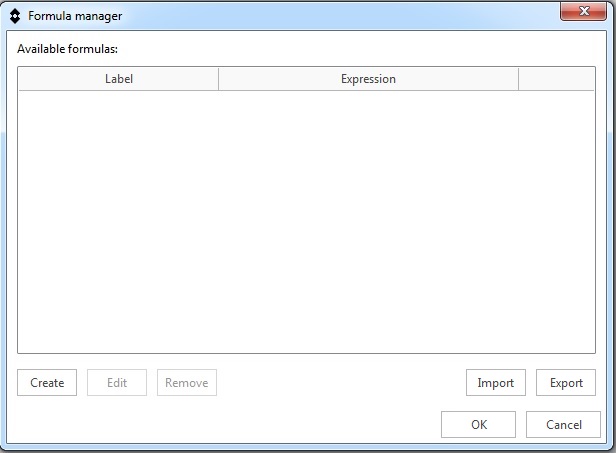

此时将会显示公式管理器对话框。单击创建按钮。

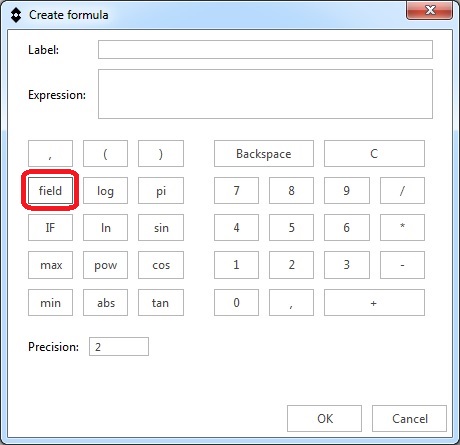

此时将会显示创建公式对话框。单击字段按钮。

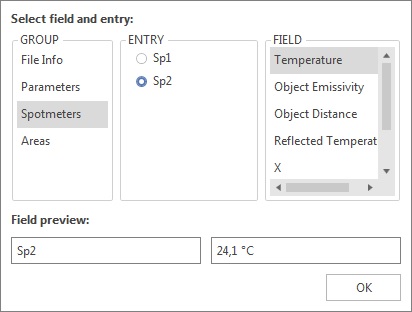

此时将会显示选择字段和条目对话框。
完成以下操作：
- 在分组窗格中，单击测温点。
- 在条目窗格中，单击 Sp2。
- 在字段窗格中，单击温度。
- 单击“确定”。
在创建公式对话框中，单击减号按钮可添加减法数学运算符。
单击字段按钮。针对点 Sp1 重复步骤 7。
此时创建公式对话框使用 FLIR Systems 语法显示温差公式。
在标签文本框中，输入您想要通过公式结果在报告中显示的文本。在精度框中，输入公式结果的小数位数。
在创建公式对话框中，单击确定。
在公式管理器对话框中，单击确定。
此时创建的温差公式可以插入到报告的字段和表对象中。
12.4.3 创建有条件公式
使用 IF 语句创建条件公式
创建两点温差计算公式，请参见12.4.2 创建简单的公式一节。
在 FLIR 选项卡上，单击公式管理器。
此时将会显示公式管理器对话框。单击创建按钮。

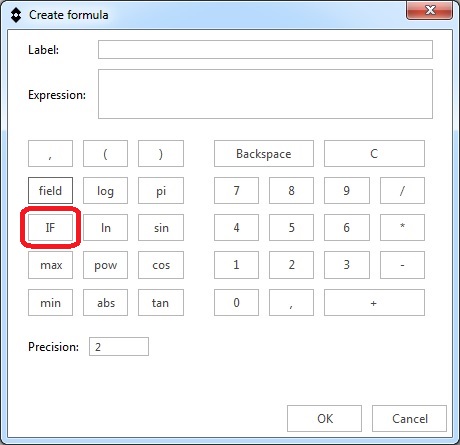

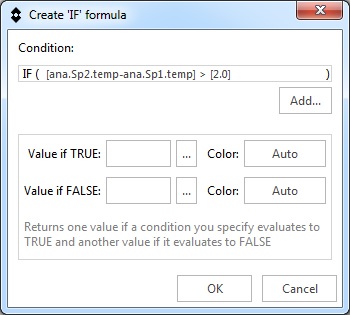

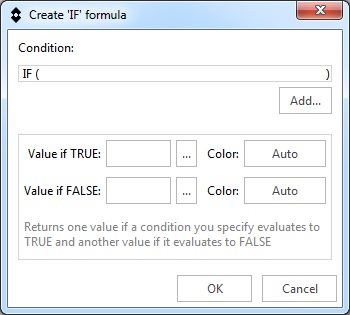

此时将会显示创建公式对话框。单击 IF 按钮。
此时将会显示创建“IF”公式对话框。单击添加...按钮。

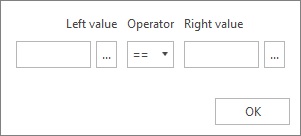

此时将会显示一个对话框。
完成以下操作：
- 在左侧值下，单击 ... 按钮。此时会显示选择字段和条目对话框。在分组窗格中，单击公式。在字段窗格中，选择温差公式。单击确定。
- 在运算符下拉列表中，选择 >。
- 在右侧值文本框中，输入 2.0。
- 单击“确定”。
在创建“IF”公式对话框中，执行下列操作：
- 在为 TRUE 时的值行上，单击 ... 按钮并选择温差公式。
- 在为 TRUE 时的值行上，单击自动按钮并选择红色。
- 在为 FALSE 时的值行上，单击 ... 按钮并选择温差公式。
- 在为 FALSE 时的值行上，单击自动按钮并选择绿色。
- 单击“确定”。

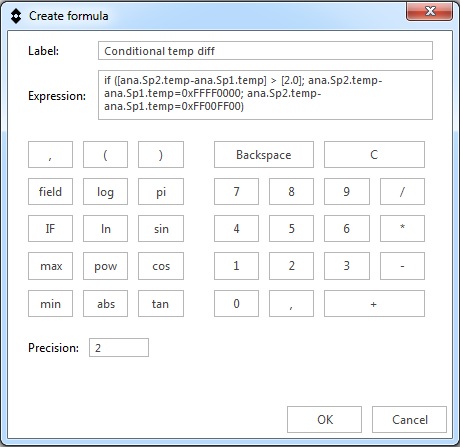

此时创建公式对话框显示完整的条件公式。等号后面两个 10 位的代码字符串表示颜色。
在标签文本框中，输入您想要通过公式结果在报告中显示的文本。在精度框中，输入公式结果的小数位数。
在创建公式对话框中，单击确定。
在公式管理器对话框中，单击确定。
此时创建的条件公式可以插入到报告的字段和表对象中。根据两个测温点的测量值，温差公式的结果将显示为红色或绿色。

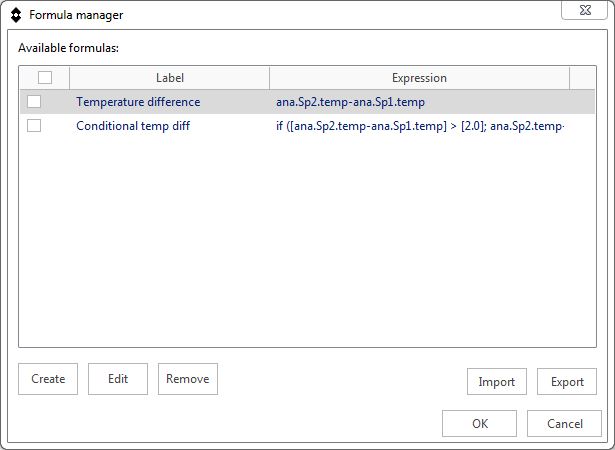

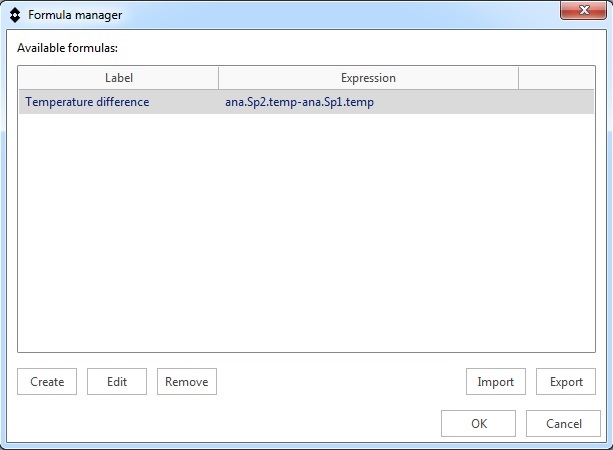

12.4.4 导出和导入公式
在 FLIR 选项卡上，单击公式管理器。
此时将会显示公式管理器对话框。
在公式管理器对话框中，执行下列操作之一：
- 要从文本文件中导入公式，请单击导入按钮。
- 要将一个或多个公式导出到文本文件，请选择公式并单击导出按钮。
12.5 文档属性
12.5.1 一般
12.5.2 文档属性的类型
- 汇总文档属性。
- 自定义文档属性。
12.5.3 创建和编辑 Microsoft Word 文档属性
创建和编辑文档属性
启动 FLIR Report Studio 向导。在中间窗格中，右键单击一个报告模板并选择编辑。此时将会在 Microsoft Word 中打开报告模板 (*.dotx)。
在文件选项卡上，单击信息。
从属性下拉菜单中，选择高级属性。
在汇总选项卡的适当文本框中，输入您的信息。
单击自定义选项卡。
要添加自定义属性，请在名称框中键入一个名称。为了方便自定义属性的查找，您可以在属性名称中键入下划线 (_) 作为第一个字符。
使用类型框指定属性的类型。
要指定属性的值，请在值框中键入。
单击添加可向属性列表中添加该自定义属性，然后单击确定。
使用不同的文件名，并使用相同的文件扩展名 (*.dotx) 保存红外报告模板。您现在已经向红外报告模板添加了汇总和自定义属性。
12.6 创建报告
12.7 导出报告
- 简单 DocX：这会导出后缀为“_flat”的简单报告。简单报告仍可使用普通 Microsoft Word 功能进行编辑，但无法再管理图像、字段和表对象。
- PDF：这会导出不可编辑的 PDF 报告。
请遵循以下步骤：
在 FLIR 选项卡上，在导出分组中，单击箭头。此时将会显示一个菜单。
在菜单上，选择简单 DocX 或 PDF。
12.8 创建报告模板
12.9 更改设置
请遵循以下步骤：
在 FLIR 选项卡上，单击设置。此时将会显示一个菜单。

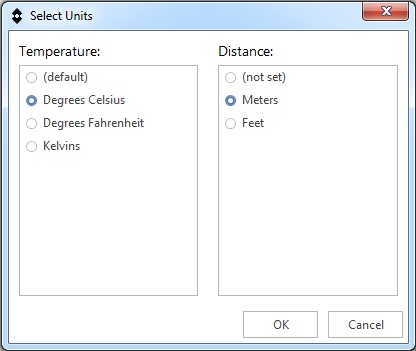

在菜单上，单击设置单位。此时将会显示一个对话框，您可在此设置温度和距离单位。如果未在报告模板中指定单位，则标记为默认或未设置。
12.10 帮助菜单
13 创建报告模板
13.1 一般
13.1.1 报告模板的是多，还是寡？
13.1.2 典型结构
- 引言：例如，封面可以包括贵公司徽标和企业形象元素、报告标题、客户姓名和地址、汇总表以及您想要包含的任何附加的插图或信息。
- 数据：许多不同的页面，包含红外图像对象、可见光图像对象、字段对象、表对象等的组合。包含不同类型内容的多个数据段，例如可包括：“仅 IR”、“仅可见光”、“双 IR”和“双 IR+可见光”。
- 结语：您的结论、建议、诊断和总结说明。
13.1.3 在 Microsoft Word 环境中操作的注意事项
13.2 创建自定义红外线报告模板
- 自定义基本报告模板。
- 修改现有报告模板。
13.2.1 自定义基本报告模板。
请遵循以下步骤：
通过执行以下一项操作打开基本报告模板：
- 在 Microsoft Word 文档的 FLIR 选项卡上，单击新建模板。
- 在 FLIR Report Studio 向导的“模板”窗口中，单击中间窗格上方的
![icon]()
。
此时会打开具有基本布局的报告模板，包括引言、数据和结语段。
您可向模板中添加更多数据段。有关更多信息，请参阅13.2.4 添加多个数据段一节。
按照文档中的说明，向报告模板中插入内容。您可以使用 Microsoft Word 中的现有功能，也可以按照12.2 管理报告中的对象一节所述添加、移除对象以及修改对象属性。
您可以为报告模板选择一个类别。保存后，报告模板将显示在 FLIR Report Studio 向导的左侧窗格的选定类别下。有关更多信息，请参阅13.2.5 选择模板类别一节。
保存新的红外报告模板。确保以 *.dotx 文件扩展名保存模板。
单击“确定”。
13.2.2 修改现有模板 — 从 FLIR Word Add-in 开始
启动 Microsoft Word，但确保已关闭所有红外报告。
在 FLIR 选项卡上，单击新建模板箭头。此时将会显示一个菜单。
在菜单上，单击从现有模板创建。
此时将会显示选择模板窗口。
在左窗格中，选择所有模板以显示在 FLIR Report Studio 中可用的所有模板。
在中间窗格中，单击报告模板。选定报告模板中各页面的预览将显示在右窗格中。
要编辑选定模板，请单击窗口底部的确定。
如12.2 管理报告中的对象一节所述，通过添加和删除对象并修改对象属性，对原始模板进行更改。
您可向模板中添加更多数据段。有关更多信息，请参阅13.2.4 添加多个数据段一节。
您可以为报告模板选择一个类别。保存后，报告模板将显示在 FLIR Report Studio 向导的左侧窗格的选定类别下。有关更多信息，请参阅13.2.5 选择模板类别一节。
保存新的红外报告模板。确保以 *.dotx 文件扩展名保存模板。
13.2.3 修改现有模板 — 从 FLIR Report Studio 向导开始
启动 FLIR Report Studio 向导。
在左窗格中，选择所有模板以显示在 FLIR Report Studio 中可用的所有模板。
在中间窗格中，单击报告模板。选定报告模板中各页面的预览将显示在右窗格中。
要继续处理选定模板，请单击中间窗格上方的
。
如12.2 管理报告中的对象一节所述，通过添加和删除对象并修改对象属性，对原始模板进行更改。
您可向模板中添加更多数据段。有关更多信息，请参阅13.2.4 添加多个数据段一节。
您可以为报告模板选择一个类别。保存后，报告模板将显示在 FLIR Report Studio 向导的左侧窗格的选定类别下。有关更多信息，请参阅13.2.5 选择模板类别一节。
保存新的红外报告模板。确保以 *.dotx 文件扩展名保存模板。
13.2.4 添加多个数据段
请遵循以下步骤：

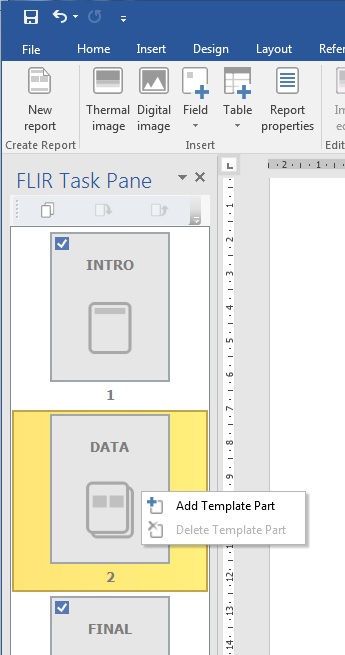

在 FLIR 任务窗格中，右键单击数据段并选择添加模板段。

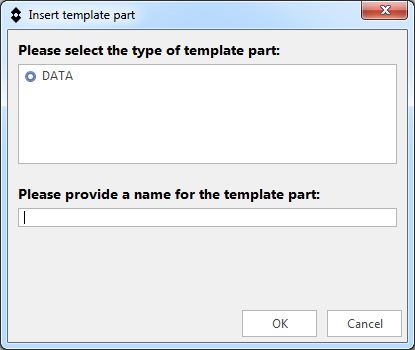

在插入模板段对话框中，输入新段的名称。
完后后，单击确定。
要更改数据段的顺序，请在 FLIR 任务窗格中拖放数据段。
为各数据段，添加红外和/或可见光图像对象、字段对象、表对象等。有关更多信息，请参阅12.2 管理报告中的对象一节。
13.2.5 选择模板类别
请遵循以下步骤：
在 FLIR 选项卡上，单击设置箭头。此时将会显示一个菜单。在菜单上，选择模板类别。
在选择模板类别对话框中，单击创建默认按钮。要创建新的类别，请单击添加按钮。
选择一个或多个类别。
完后后，单击确定。
14 所支持的文件格式
14.1 含数据文件格式
- FLIR Systems 含数据 *.jpg.
14.2 不含数据的文件格式
- *.jpg.
- *.mp4（视频文件）。
- *.avi（视频文件）。
- *.pdf（报告）。
- *.docx（作为报告）。
- *.dotx（作为模板）。
15 软件更新
15.1 一般
15.2 步骤
请遵循以下步骤：
请执行以下某项操作：
- 在 FLIR Report Studio 向导中：在帮助菜单上，选择检查更新。
- 在 Microsoft Word 文档中：在 FLIR 选项卡上，单击设置箭头。此时将会显示一个菜单。在菜单上，选择帮助 > 检查更新。
此时将会显示检查更新对话框。
遵照屏幕上的说明进行操作。
16 关于 FLIR Systems
- Extech Instruments (2007)
- Ifara Tecnologías (2008)
- Salvador Imaging (2009)
- OmniTech Partners (2009)
- Directed Perception (2009)
- Raymarine (2010)
- ICx Technologies (2010)
- TackTick Marine Digital Instruments (2011)
- Aerius Photonics (2011)
- Lorex Technology (2012)
- Traficon (2012)
- MARSS (2013)
- DigitalOptics 的微光学业务 (2013)
- DVTEL (2015)
- Point Grey Research (2016)
- Prox Dynamics (2016)

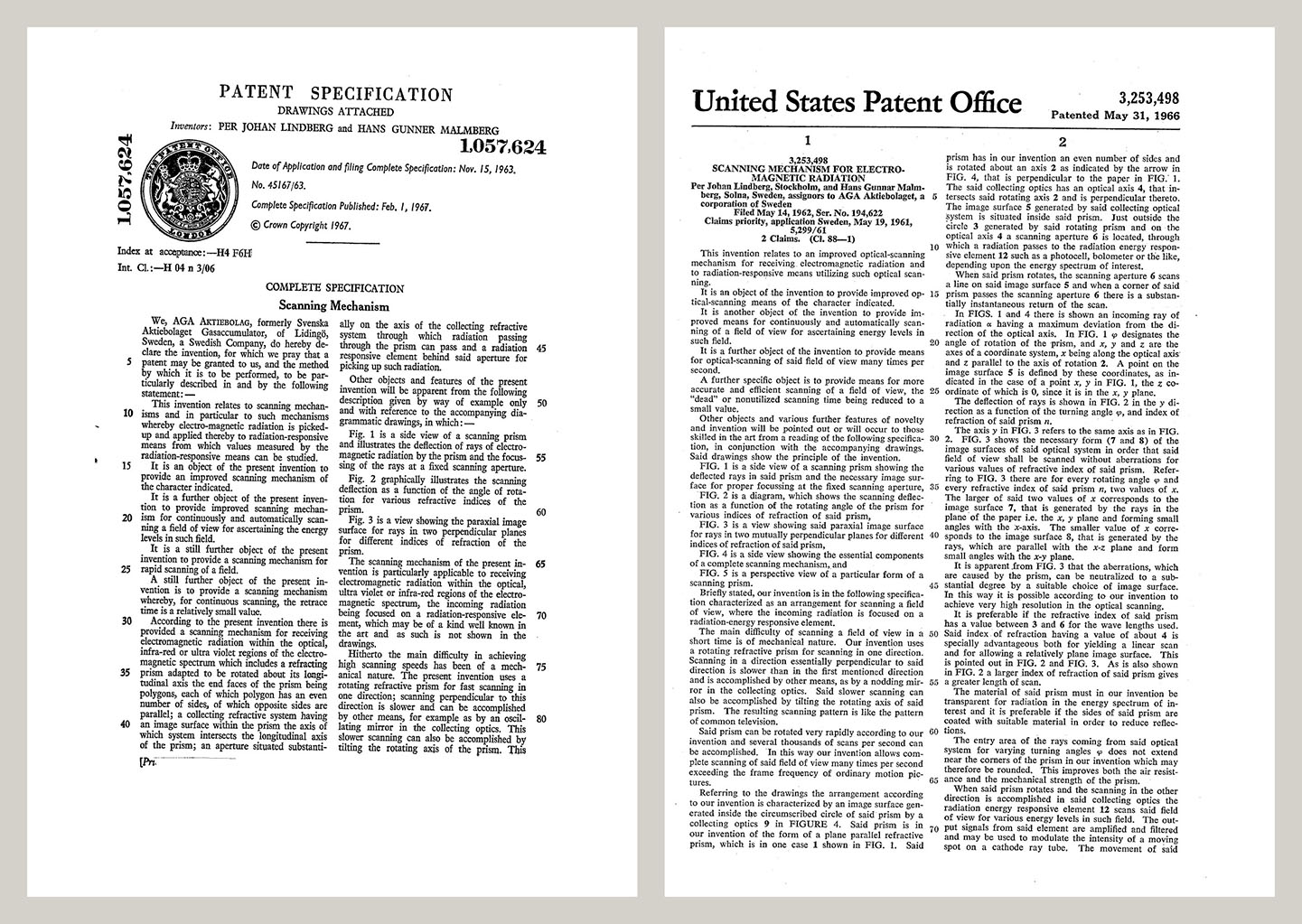

图 16.1 20 世纪 60 年代初期的专利文档
16.1 这不仅仅是红外热像仪
16.2 分享我们的知识
16.3 客户支持
17 术语、定律和定义
|
术语 |
定义 |
|---|---|
|
传导
|
由分子间的碰撞引起的热能从一个分子向另一个分子的直接传递
|
|
传热速率1
|
稳态条件下的传热速率与物体的热导率、热量流经的物体截面面积以及物体两端间的温差成正比。它与物体的长度或厚度成反比2
|
|
入射辐射
|
从其周围发射到物体的辐射
|
|
出射辐射
|
离开物体表面的辐射，与其原始源无关
|
|
反射表观温度
|
通过目标物体反射到红外热像仪的环境表观温度3
|
|
吸收和发射4
|
物体吸收入射辐射能量的能力总是与发射其自身辐射能量的能力相同
|
|
定性热成像
|
依靠对热图像的分析来揭示是否存在异常现象并查找异常现象位置的热成像技术5
|
|
定量热成像
|
通过温度测量确定异常现象的严重性，从而制定修复优先级的热成像技术6
|
|
对流
|
一种热传递模式，表示流体因重力或其他力而运动，从而将热量从一处传递至另一处
|
|
温度
|
对构成物质的分子与原子的平均动能的测量
|
|
热传递方向7
|
热量将自然而然地从高温物体向低温物体转移，从而将热能从一处传递到另一处8
|
|
热梯度
|
一定距离范围内温度的渐进变化9
|
|
热能
|
构成物体的分子的总动能10
|
|
热调谐
|
将图像颜色放在待分析物体上从而最大化对比度的过程
|
|
热量
|
由于温度差异而在两个物体（系统）间传递的热能
|
|
空间分辨率
|
红外热像仪分辨小物体或细微结构的能力
|
|
等温线
|
使用对比色替换范围内的某些颜色。它标示相同表观温度的间隔11
|
|
红外热成像
|
非接触式热成像设备对热能信息的采集与分析过程
|
|
能量守恒12
|
封闭系统中能量的总值保持不变
|
|
表观温度
|
红外仪器的无补偿读数，包含仪器上的所有入射辐射，与辐射源无关13
|
|
诊断
|
症状的检查，用于确定错误或故障的性质14
|
|
调色板
|
分配不同的颜色以指示特定的表观温度水平。调色板可提供高或低对比度，具体取决于所用的颜色
|
|
辐射传热
|
通过热辐射的发射和吸收进行的热传递
|
|
辐射率
|
物体辐射的能量与同一温度和波长下黑体辐射的能量之比15
|
18 热像仪测量技巧
18.1 简介
- 物体的辐射率
- 反射表观温度
- 物体与热像仪之间的距离
- 相对湿度
- 大气温度
18.2 辐射率
18.2.1 测出样本的发射率
18.2.1.1 第一步：确定反射的表观温度
18.2.1.1.1 方法 1：直接方法

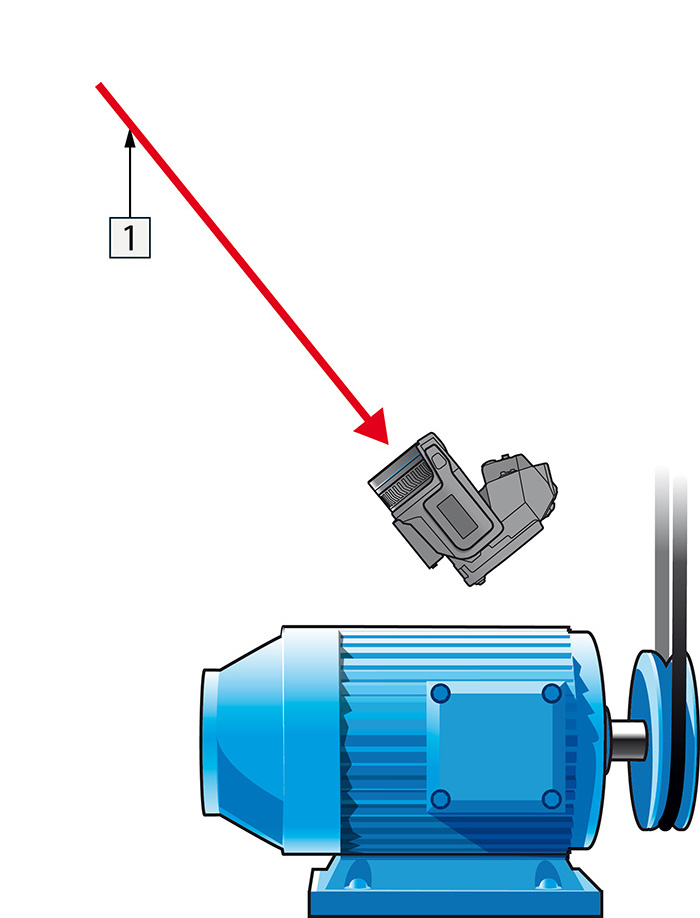

- 根据公式“入射角 = 反射角 (a = b)”寻找可能的反射源。
![Graphic]()

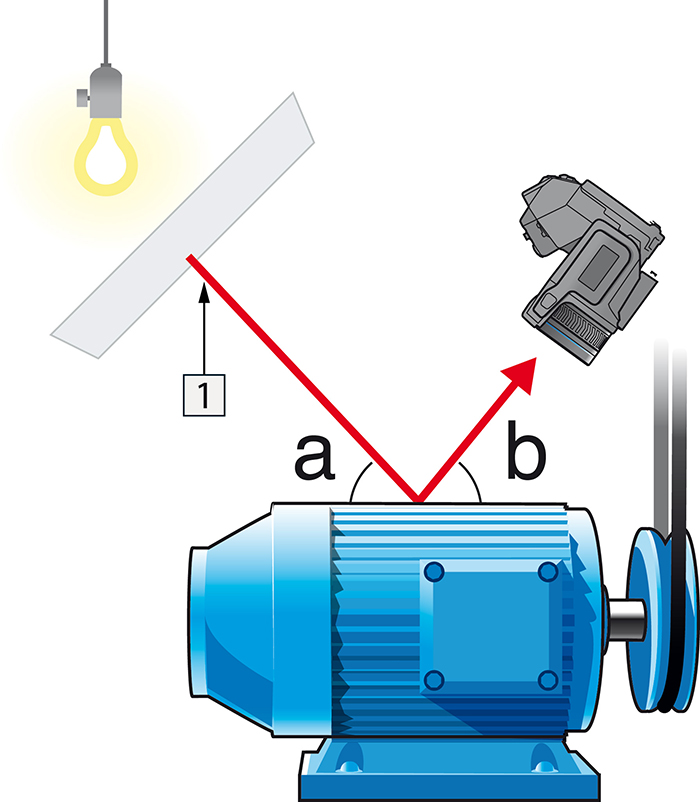

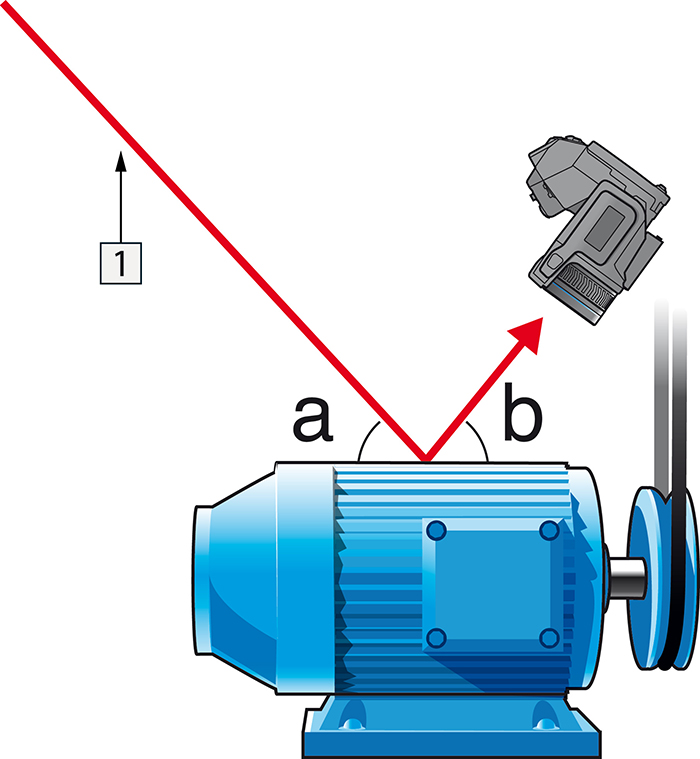

图 18.1 1 = 反射源
- 如果反射源是一个点光源，可以使用一张硬纸板阻断该光源来改变其性质。
![Graphic]()

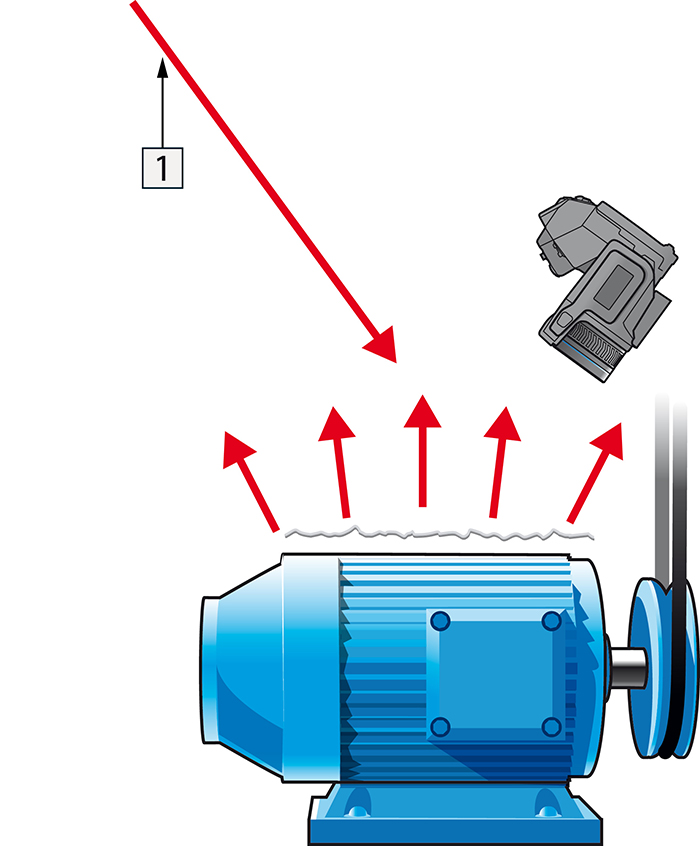

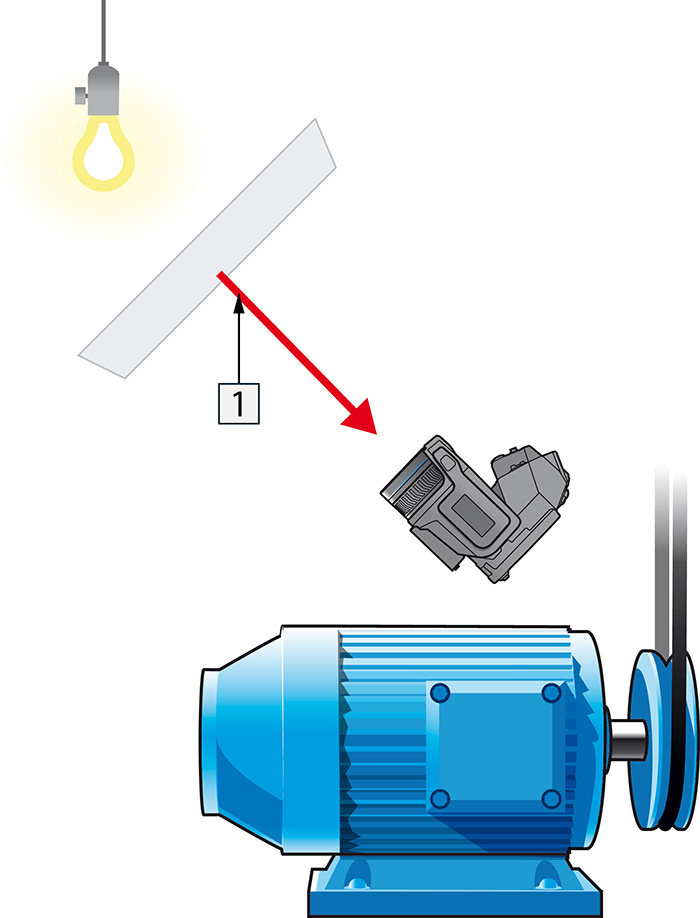

图 18.2 1 = 反射源
- 使用以下设置测量反射源的辐射强度（= 表观温度）：
- 发射率： 1.0
- Dobj: 0
您可使用以下两种方法之一测量辐射强度：
18.2.1.1.2 方法 2：反射体方法
- 弄皱一大张铝箔。
- 展开铝箔并将其贴在一块同样大小的硬纸板上。
- 将这块硬纸板放在要测量的对象前面。确保带有铝箔的一面对着照相机。
- 将辐射率设置为 1.0。
- 测量铝箔的表观温度并记录下来。铝箔被视为最佳发射源，因此其表观温度相当于周围环境的反射表观温度。
![Graphic]()
图 18.5 测量铝箔的表观温度。
18.2.1.2 第二步：确定发射率
- 选择放置样本的位置。
- 根据前面的过程，确定并设置反射表观温度。
- 在样本上放置一片已知发射性很高的绝缘胶带。
- 将样本的温度至少加热到高于室温 20 K。加热必须相当均匀。
- 聚焦并自动调整照相机，冻结照相机中的图像。
- 调整 电平 和 温宽 以获得最佳的图像亮度和对比度。
- 设置绝缘胶带的发射值（通常是 0.97）。
- 使用以下测量功能之一测量胶带的温度：
- 等温线（用于确定温度和样本加热的均匀程度）
- 点（较简单）
- 方框平均（适用于表面发射值不同的各种表面）。
- 记下温度。
- 将测量功能移至样本表面。
- 更改发射率设置，直至读出与前面测量温度相同的值。
- 记下发射率。
18.3 反射表象温度
18.4 距离
- 来自目标的辐射中被对象和照相机之间的大气所吸收辐射部分。
- 来自大气本身并被照相机所检测到的辐射。
18.5 相对湿度
18.6 其它参数
- 大气温度 - 即热像仪与目标物体之间的空气温度
- 外部光学器件温度 - 即热像仪前使用的任何外部镜头或窗口的温度
- 外部光学器件透射率 – 即热像仪前使用的任何外部镜头或窗口的透射率
19 红外技术发展史
图 19.1 Sir William Herschel (1738–1822)
图 19.2 Marsilio Landriani (1746–1815)
图 19.3 Macedonio Melloni (1798–1854)
图 19.4 Samuel P. Langley (1834–1906)
20 热像仪的原理
20.1 简介
20.2 电磁波谱

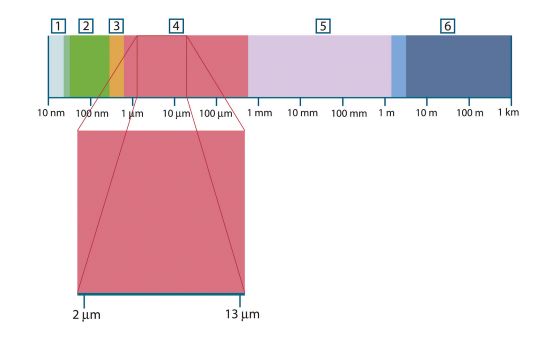

图 20.1 电磁波谱。1： X 射线；2：紫外线；3：可见光；4：红外线；5：微波；6：无线电波。
20.3 黑体辐射
图 20.2 Gustav Robert Kirchhoff (1824–1887)
20.3.1 普朗克定律
图 20.3 Max Planck (1858–1947)
|
Wλb
|
波长 λ 的黑体光谱辐射率。
|
|
c
|
光速 = 3 × 108 m/s
|
|
h
|
普朗克常数 = 6.6 × 10-34 焦耳秒。
|
|
k
|
玻尔兹曼常数 = 1.4 × 10-23 焦耳/K。
|
|
T
|
黑体的绝对温度 (K)。
|
|
λ
|
波长 (μm)。
|

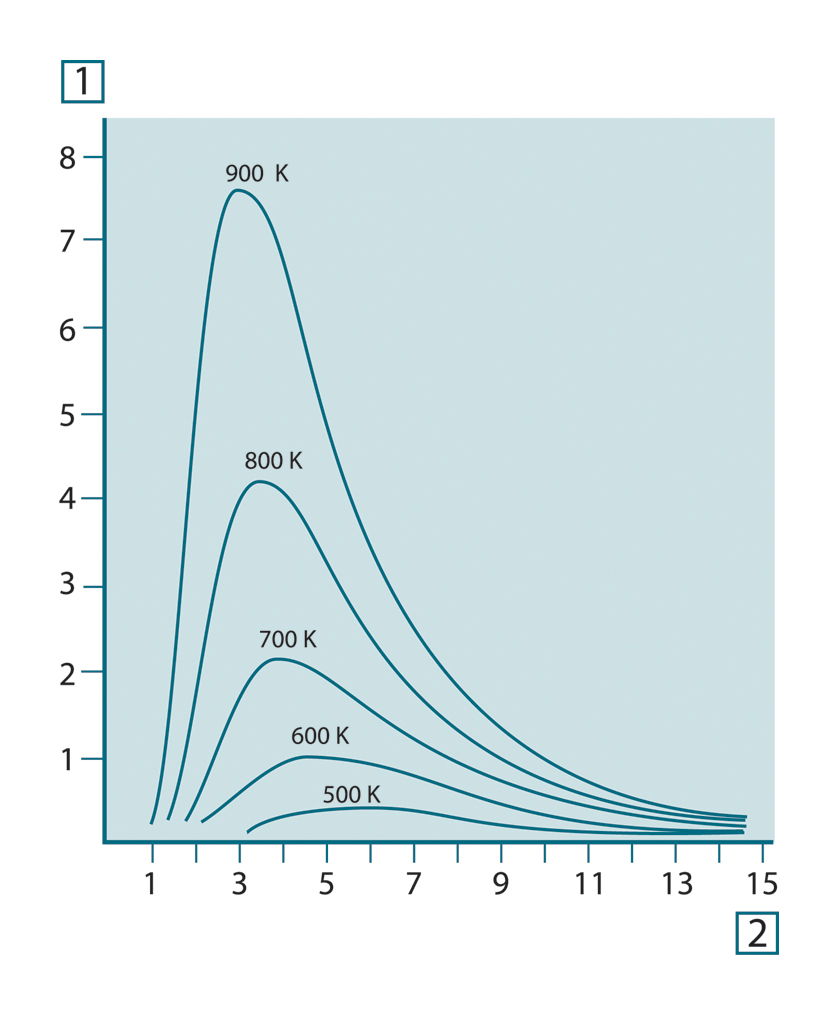

图 20.4 根据普朗克定律，在不同绝对温度下绘制的黑体光谱辐射率。1：光谱辐射率 (W/cm2 × 103(μm))；2：波长 (μm)
20.3.2 维恩位移定律
图 20.5 Wilhelm Wien (1864–1928)

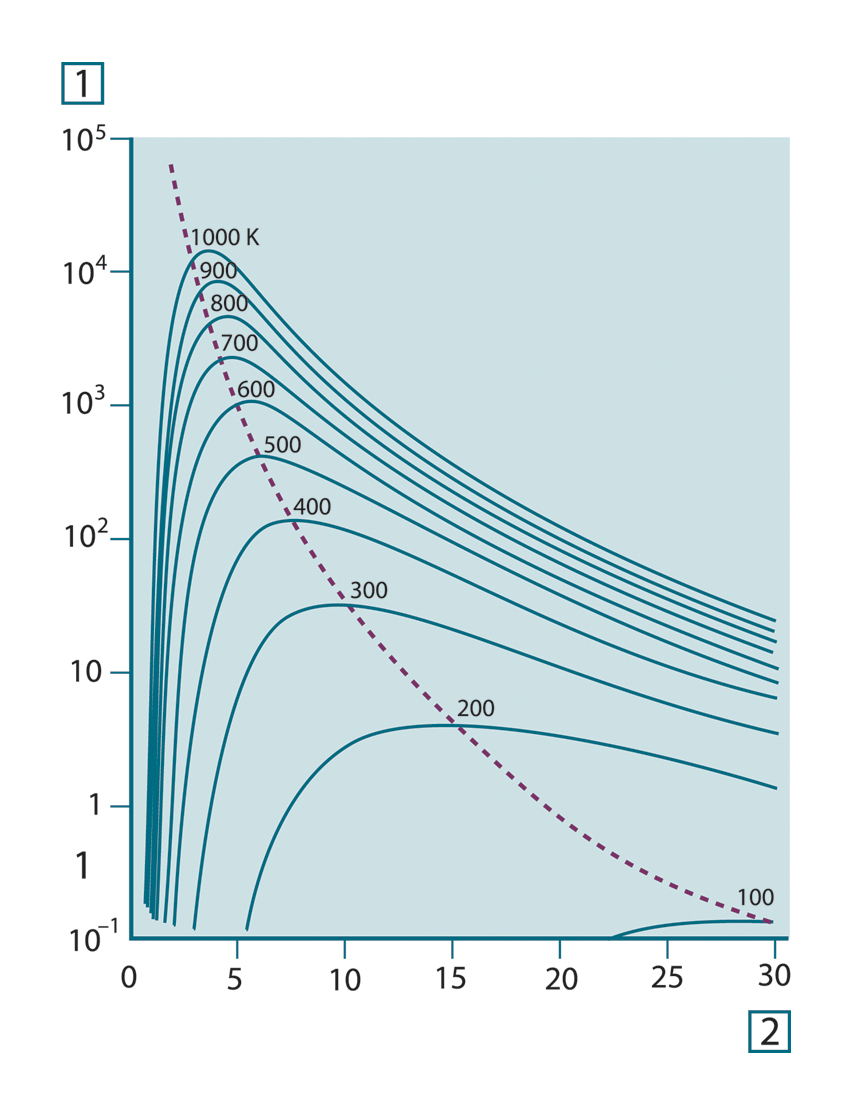

图 20.6 在 100 K - 1000 K 半对数范围下绘制的普朗克曲线。其中虚线表示由维恩位移定律描述的各种温度下的最大辐射率轨迹。1：光谱辐射率 (W/cm2 (μm))；2：波长 (μm)。
20.3.3 史蒂芬-玻尔兹曼定律
图 20.7 Josef Stefan (1835–1893) 和 Ludwig Boltzmann (1844–1906)
20.3.4 非黑体辐射源
- 光谱吸收比 αλ = 物体吸收的光谱辐射功率与入射辐射功率的比率。
- 光谱反射比 ρλ = 物体反射的光谱辐射功率与入射辐射功率的比率。
- 光谱透射比 τλ = 从物体透射的光谱辐射功率与入射辐射功率的比率。
- 黑体，其 ελ = ε = 1
- 灰体，其 ελ = ε = 小于 1 的常数
- 选择性辐射体，其 ε 随波长变化。

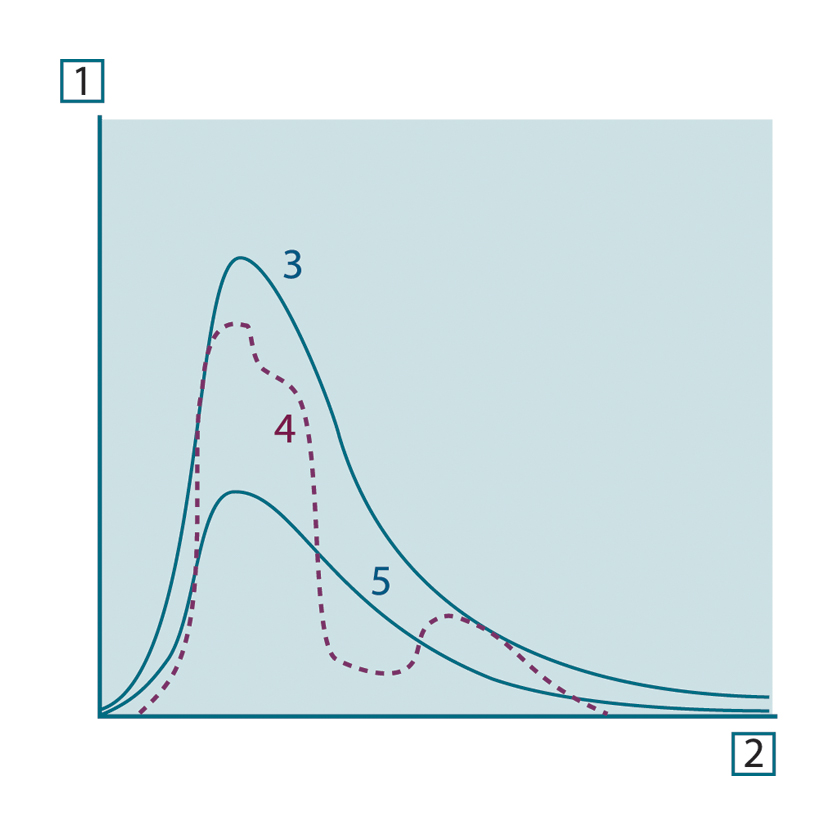

图 20.8 三种辐射源类型的光谱辐射率。1：光谱辐射率；2：波长；3：黑体；4：选择性辐射体；5：灰体。

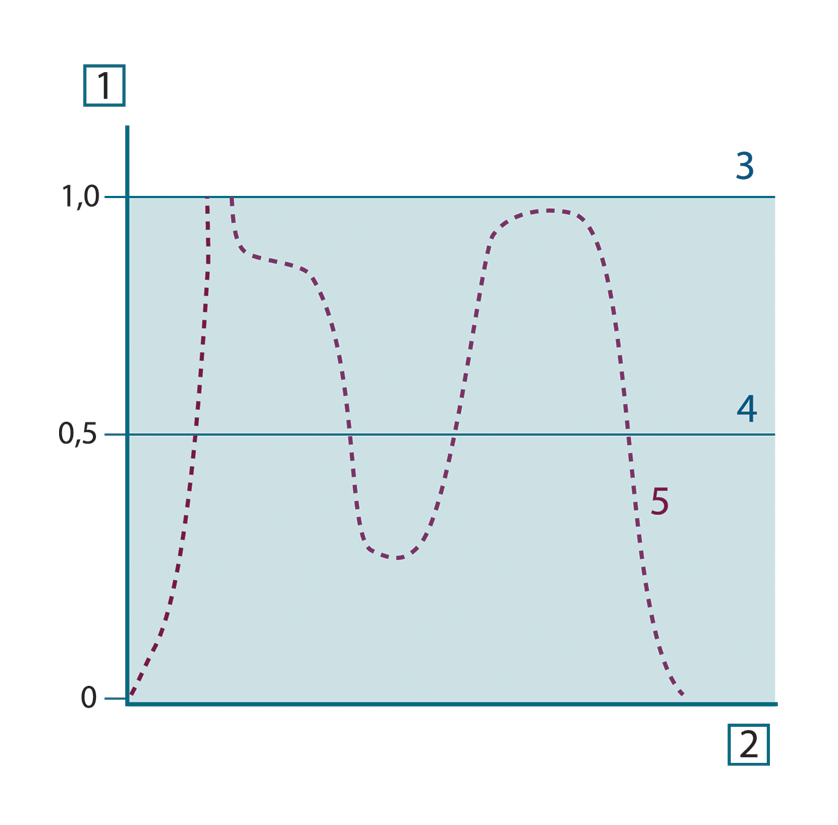

图 20.9 三种辐射源类型的光谱辐射比。1：光谱辐射比；2：波长；3：黑体；4：灰体；5：选择性辐射体。
20.4 红外线半透明材料
21 测量公式
图 21.1 普通热像仪测量条件的图示。1：周围环境；2：物体；3：大气；4：热像仪
- 来自物体的辐射 = ετWobj，此处 ε 是物体的辐射率，τ 是大气的传输率。物体温度为 Tobj。
- 周围辐射源的反射辐射率 = (1 – ε)τWrefl，此处 (1 – ε) 是物体的反射比。周围辐射源具有温度 Trefl。 此处假定温度 Trefl 对于物体表面任意一点所在半球内的所有辐射表面而言均相同。当然这是一个真实情况的简化形式。简化过程对于推导出有效公式是必要的，Trefl 并且可以（至少从理论上说）被赋值来表示复杂环境的有效温度。注意我们同时假定周围环境的辐射率 = 1。根据基尔霍夫定律这是正确的。照射在周围表面上的所有辐射最终会被相同的表面吸收。因此辐射率 = 1（尽管最近的讨论要求考虑物体周围的整个球面）。
- 大气辐射 = (1 – τ)τWatm，此处 (1 – τ) 是大气的辐射率。大气的温度为 Tatm。
表 21.1 电压
|
Uobj
|
温度黑体计算所得的热像仪输出电压 Tobj，即可直接转换为实际要求的物体温度的电压。
|
|
Utot
|
实际情况下测得的热像仪输出电压。
|
|
Urefl
|
根据标定得出的温度黑体的热像仪输出电压 Trefl。
|
|
Uatm
|
根据标定得出的温度黑体的热像仪输出电压 Tatm。
|
- 物体辐射率 ε，
- 相对湿度，
- Tatm
- 物体距离 (Dobj)
- 物体周围的（有效）温度，或反射的周围温度 Trefl，以及
- 大气 Tatm 的温度
- τ = 0.88
- Trefl = +20°C
- Tatm = +20°C

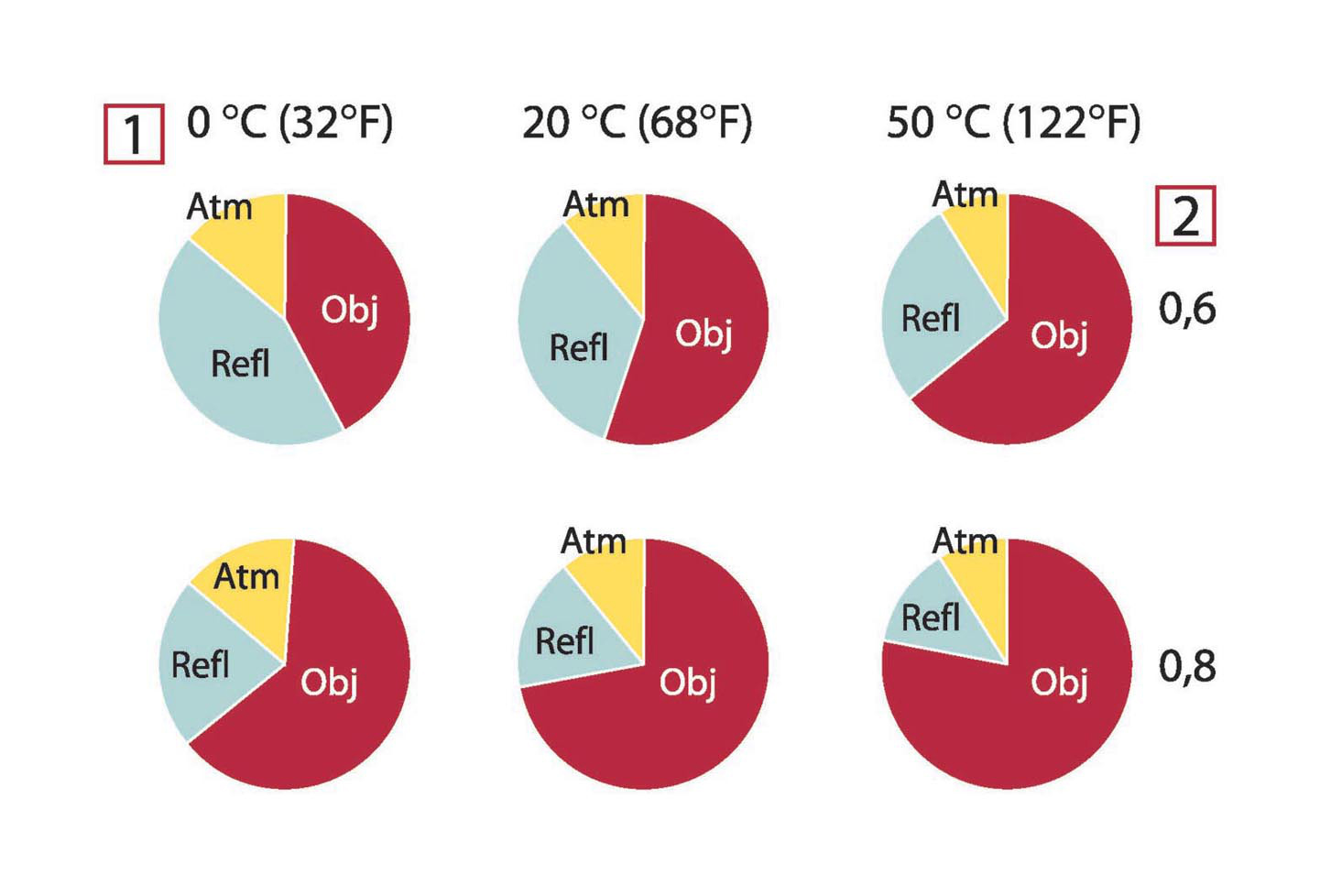

图 21.2 变化的测量条件下辐射源的相对量级（SW 热像仪）。1：对象温度；2：辐射率；Obj：对象辐射；Refl：反射辐射；Atm：大气辐射。固定参数：τ = 0.88；Trefl = 20°C；Tatm = 20°C。
图 21.3 变化的测量条件下辐射源的相对量级（LW 热像仪）1：对象温度；2：辐射率；Obj：对象辐射；Refl：反射辐射；Atm：大气辐射。固定参数：τ = 0.88；Trefl = 20°C；Tatm = 20°C。
22 辐射率表
22.1 参考材料
- Mikaél A. Bramson: Infrared Radiation, A Handbook for Applications, Plenum press, N.Y.
- William L. Wolfe, George J. Zissis: The Infrared Handbook, Office of Naval Research, Department of Navy, Washington, D.C.
- Madding, R. P.: Thermographic Instruments and systems. Madison, Wisconsin: University of Wisconsin – Extension, Department of Engineering and Applied Science.
- William L. Wolfe: Handbook of Military Infrared Technology, Office of Naval Research, Department of Navy, Washington, D.C.
- Jones, Smith, Probert: External thermography of buildings..., Proc. of the Society of Photo-Optical Instrumentation Engineers, vol.110, Industrial and Civil Applications of Infrared Technology, June 1977 London.
- Paljak, Pettersson: Thermography of Buildings, Swedish Building Research Institute, Stockholm 1972.
- Vlcek, J: Determination of emissivity with imaging radiometers and some emissivities at λ = 5 µm. Photogrammetric Engineering and Remote Sensing.
- Kern: Evaluation of infrared emission of clouds and ground as measured by weather satellites, Defence Documentation Center, AD 617 417.
- Öhman, Claes: Emittansmätningar med AGEMA E-Box. Teknisk rapport, AGEMA 1999. (Emittance measurements using AGEMA E-Box. Technical report, AGEMA 1999.)
- Matteï, S., Tang-Kwor, E: Emissivity measurements for Nextel Velvet coating 811-21 between –36°C AND 82°C.
- Lohrengel & Todtenhaupt (1996)
- ITC Technical publication 32.
- ITC Technical publication 29.
- Schuster, Norbert and Kolobrodov, Valentin G. Infrarotthermographie. Berlin: Wiley-VCH, 2000.
22.2 辐射率表
表 22.1 T：全光谱；SW：2–5 µm；LW：8–14 µm，LLW：6.5–20 µm；1：材料；2：规格；3：温度 (°C)；4：光谱；5：辐射率；6：参考
|
1 |
2 |
3 |
4 |
5 |
6 |
|---|---|---|---|---|---|
|
3M 35 型
|
乙烯基绝缘胶带（多种颜色）
|
< 80
|
LW
|
≈ 0.96
|
13
|
|
3M 88 型
|
黑色乙烯基绝缘胶带
|
< 105
|
LW
|
≈ 0.96
|
13
|
|
3M 88 型
|
黑色乙烯基绝缘胶带
|
< 105
|
MW
|
< 0.96
|
13
|
|
3M Super 33+ 型
|
黑色乙烯基绝缘胶带
|
< 80
|
LW
|
≈ 0.96
|
13
|
|
Krylon Ultra-flat black 1602
|
平光黑
|
室温最高 175
|
LW
|
≈ 0.96
|
12
|
|
Krylon Ultra-flat black 1602
|
平光黑
|
室温最高 175
|
MW
|
≈ 0.97
|
12
|
|
Nextel Velvet 811-21 Black
|
平光黑
|
-60-150
|
LW
|
> 0.97
|
10 和 11
|
|
不锈钢
|
18-8 类，800°C 下氧化
|
60
|
T
|
0.85
|
2
|
|
不锈钢
|
18-8 类，抛光
|
20
|
T
|
0.16
|
2
|
|
不锈钢
|
合金，8% 镍，18% 铬
|
500
|
T
|
0.35
|
1
|
|
不锈钢
|
喷砂
|
700
|
T
|
0.70
|
1
|
|
不锈钢
|
抛光薄板
|
70
|
SW
|
0.18
|
9
|
|
不锈钢
|
抛光薄板
|
70
|
LW
|
0.14
|
9
|
|
不锈钢
|
未加工薄板，局部括花
|
70
|
SW
|
0.30
|
9
|
|
不锈钢
|
未加工薄板，局部括花
|
70
|
LW
|
0.28
|
9
|
|
不锈钢
|
轧制
|
700
|
T
|
0.45
|
1
|
|
冰：参见“水”
|
|||||
|
土壤
|
充水
|
20
|
T
|
0.95
|
2
|
|
土壤
|
干燥
|
20
|
T
|
0.92
|
2
|
|
塑料
|
PVC，塑胶铺面，暗哑，成形
|
70
|
SW
|
0.94
|
9
|
|
塑料
|
PVC，塑胶铺面，暗哑，成形
|
70
|
LW
|
0.93
|
9
|
|
塑料
|
纤维玻璃压板（印刷线路板）
|
70
|
SW
|
0.94
|
9
|
|
塑料
|
纤维玻璃压板（印刷线路板）
|
70
|
LW
|
0.91
|
9
|
|
塑料
|
聚亚安酯隔音板
|
70
|
LW
|
0.55
|
9
|
|
塑料
|
聚亚安酯隔音板
|
70
|
SW
|
0.29
|
9
|
|
墙纸
|
细长图案，浅灰
|
20
|
SW
|
0.85
|
6
|
|
墙纸
|
细长图案，红色
|
20
|
SW
|
0.90
|
6
|
|
布料
|
黑色
|
20
|
T
|
0.98
|
1
|
|
搪瓷
|
20
|
T
|
0.9
|
1
|
|
|
搪瓷
|
漆
|
20
|
T
|
0.85-0.95
|
1
|
|
木材
|
17
|
SW
|
0.98
|
5
|
|
|
木材
|
19
|
LLW
|
0.962
|
8
|
|
|
木材
|
刨平
|
20
|
T
|
0.8-0.9
|
1
|
|
木材
|
刨平橡木
|
20
|
T
|
0.90
|
2
|
|
木材
|
刨平橡木
|
70
|
SW
|
0.77
|
9
|
|
木材
|
刨平橡木
|
70
|
LW
|
0.88
|
9
|
|
木材
|
地面
|
T
|
0.5-0.7
|
1
|
|
|
木材
|
松木，4 件不同样品
|
70
|
SW
|
0.67-0.75
|
9
|
|
木材
|
松木，4 件不同样品
|
70
|
LW
|
0.81-0.89
|
9
|
|
木材
|
白色，潮湿
|
20
|
T
|
0.7-0.8
|
1
|
|
木材
|
胶合板，光滑，干燥
|
36
|
SW
|
0.82
|
7
|
|
木材
|
胶合板，未加工
|
20
|
SW
|
0.83
|
6
|
|
橡胶
|
柔软、灰色，粗糙
|
20
|
T
|
0.95
|
1
|
|
橡胶
|
硬质
|
20
|
T
|
0.95
|
1
|
|
氢氧化铝
|
石棉粉
|
T
|
0.28
|
1
|
|
|
氧化铜
|
石棉粉
|
T
|
0.84
|
1
|
|
|
氧化铜
|
红色，粉状
|
T
|
0.70
|
1
|
|
|
氧化铝
|
活性，粉状
|
T
|
0.46
|
1
|
|
|
氧化铝
|
纯氧化铝粉
|
T
|
0.16
|
1
|
|
|
氧化镍
|
1000-1250
|
T
|
0.75-0.86
|
1
|
|
|
氧化镍
|
500-650
|
T
|
0.52-0.59
|
1
|
|
|
水
|
冰、光滑
|
-10
|
T
|
0.96
|
2
|
|
水
|
冰、光滑
|
0
|
T
|
0.97
|
1
|
|
水
|
冰，覆盖浓霜
|
0
|
T
|
0.98
|
1
|
|
水
|
层厚 >0.1 毫米
|
0-100
|
T
|
0.95-0.98
|
1
|
|
水
|
结晶
|
-10
|
T
|
0.98
|
2
|
|
水
|
蒸馏
|
20
|
T
|
0.96
|
2
|
|
水
|
雪
|
T
|
0.8
|
1
|
|
|
水
|
雪
|
-10
|
T
|
0.85
|
2
|
|
沙
|
T
|
0.60
|
1
|
||
|
沙
|
20
|
T
|
0.90
|
2
|
|
|
沙岩
|
抛光
|
19
|
LLW
|
0.909
|
8
|
|
沙岩
|
粗糙
|
19
|
LLW
|
0.935
|
8
|
|
沥青铺面
|
4
|
LLW
|
0.967
|
8
|
|
|
油漆
|
8 种不同颜色和质量
|
70
|
SW
|
0.88-0.96
|
9
|
|
油漆
|
8 种不同颜色和质量
|
70
|
LW
|
0.92-0.94
|
9
|
|
油漆
|
塑胶，白色
|
20
|
SW
|
0.84
|
6
|
|
油漆
|
塑胶，黑色
|
20
|
SW
|
0.95
|
6
|
|
油漆
|
油
|
17
|
SW
|
0.87
|
5
|
|
油漆
|
油基，16 种颜色的均值
|
100
|
T
|
0.94
|
2
|
|
油漆
|
油，各种颜色
|
100
|
T
|
0.92-0.96
|
1
|
|
油漆
|
油，灰亮
|
20
|
SW
|
0.96
|
6
|
|
油漆
|
油，灰暗
|
20
|
SW
|
0.97
|
6
|
|
油漆
|
油，黑色无光泽
|
20
|
SW
|
0.94
|
6
|
|
油漆
|
油，黑色有光译
|
20
|
SW
|
0.92
|
6
|
|
油漆
|
钴蓝
|
T
|
0.7-0.8
|
1
|
|
|
油漆
|
铝，不同老化期
|
50-100
|
T
|
0.27-0.67
|
1
|
|
油漆
|
铬绿
|
T
|
0.65-0.70
|
1
|
|
|
油漆
|
镉黄
|
T
|
0.28-0.33
|
1
|
|
|
润滑油
|
0.025 毫米薄层
|
20
|
T
|
0.27
|
2
|
|
润滑油
|
0.050 毫米薄层
|
20
|
T
|
0.46
|
2
|
|
润滑油
|
0.125 毫米薄层
|
20
|
T
|
0.72
|
2
|
|
润滑油
|
厚膜涂层
|
20
|
T
|
0.82
|
2
|
|
润滑油
|
镍基薄层： 仅限镍基
|
20
|
T
|
0.05
|
2
|
|
混凝土
|
20
|
T
|
0.92
|
2
|
|
|
混凝土
|
人行道
|
5
|
LLW
|
0.974
|
8
|
|
混凝土
|
干燥
|
36
|
SW
|
0.95
|
7
|
|
混凝土
|
粗糙
|
17
|
SW
|
0.97
|
5
|
|
清漆
|
无光泽
|
20
|
SW
|
0.93
|
6
|
|
清漆
|
橡木拼花地板
|
70
|
SW
|
0.90
|
9
|
|
清漆
|
橡木拼花地板
|
70
|
LW
|
0.90-0.93
|
9
|
|
漆
|
白色
|
100
|
T
|
0.92
|
2
|
|
漆
|
白色
|
40-100
|
T
|
0.8-0.95
|
1
|
|
漆
|
粗面镀铝
|
20
|
T
|
0.4
|
1
|
|
漆
|
耐热
|
100
|
T
|
0.92
|
1
|
|
漆
|
胶木
|
80
|
T
|
0.83
|
1
|
|
漆
|
铝表面上喷涂 3 种颜色
|
70
|
SW
|
0.50-0.53
|
9
|
|
漆
|
铝表面上喷涂 3 种颜色
|
70
|
LW
|
0.92-0.94
|
9
|
|
漆
|
黑色，不光滑
|
100
|
T
|
0.97
|
2
|
|
漆
|
黑色，暗淡
|
40-100
|
T
|
0.96-0.98
|
1
|
|
漆
|
黑色，闪亮，铁表面喷涂
|
20
|
T
|
0.87
|
1
|
|
灰泥
|
17
|
SW
|
0.87
|
5
|
|
|
灰泥
|
干燥
|
36
|
SW
|
0.94
|
7
|
|
灰泥
|
粗糙石灰
|
10-90
|
T
|
0.91
|
1
|
|
炉渣
|
锅炉
|
0-100
|
T
|
0.97-0.93
|
1
|
|
炉渣
|
锅炉
|
1400-1800
|
T
|
0.69-0.67
|
1
|
|
炉渣
|
锅炉
|
200-500
|
T
|
0.89-0.78
|
1
|
|
炉渣
|
锅炉
|
600-1200
|
T
|
0.76-0.70
|
1
|
|
焦油
|
T
|
0.79-0.84
|
1
|
||
|
焦油
|
纸
|
20
|
T
|
0.91-0.93
|
1
|
|
玻璃窗格（浮法玻璃）
|
无涂层
|
20
|
LW
|
0.97
|
14
|
|
瓷器
|
光滑
|
20
|
T
|
0.92
|
1
|
|
瓷器
|
白色，闪亮
|
T
|
0.70-0.75
|
1
|
|
|
瓷砖
|
光滑
|
17
|
SW
|
0.94
|
5
|
|
皮肤
|
人类
|
32
|
T
|
0.98
|
2
|
|
皮革
|
鞣制
|
T
|
0.75-0.80
|
1
|
|
|
石棉
|
地砖
|
35
|
SW
|
0.94
|
7
|
|
石棉
|
石棉布
|
T
|
0.78
|
1
|
|
|
石棉
|
石棉板
|
20
|
T
|
0.96
|
1
|
|
石棉
|
石棉板
|
20
|
T
|
0.96
|
1
|
|
石棉
|
石棉粉
|
T
|
0.40-0.60
|
1
|
|
|
石棉
|
纸
|
40-400
|
T
|
0.93-0.95
|
1
|
|
石灰
|
T
|
0.3-0.4
|
1
|
||
|
石膏
|
17
|
SW
|
0.86
|
5
|
|
|
石膏
|
20
|
T
|
0.8-0.9
|
1
|
|
|
石膏
|
未加工石膏板
|
20
|
SW
|
0.90
|
6
|
|
石膏
|
粗面涂层
|
20
|
T
|
0.91
|
2
|
|
砖
|
抹灰砖体
|
20
|
T
|
0.94
|
1
|
|
砖
|
普通
|
17
|
SW
|
0.86-0.81
|
5
|
|
砖
|
未磨光粗面硅砂
|
1000
|
T
|
0.80
|
1
|
|
砖
|
氧化铝
|
17
|
SW
|
0.68
|
5
|
|
砖
|
砖体
|
35
|
SW
|
0.94
|
7
|
|
砖
|
硅石，95% SiO2
|
1230
|
T
|
0.66
|
1
|
|
砖
|
硅线石，33% SiO2，64% Al2O3
|
1500
|
T
|
0.29
|
1
|
|
砖
|
磨光粗面硅砂
|
1100
|
T
|
0.85
|
1
|
|
砖
|
红色，普通
|
20
|
T
|
0.93
|
2
|
|
砖
|
红色，粗糙
|
20
|
T
|
0.88-0.93
|
1
|
|
砖
|
耐火砖
|
17
|
SW
|
0.68
|
5
|
|
砖
|
耐火粘土
|
1000
|
T
|
0.75
|
1
|
|
砖
|
耐火粘土
|
1200
|
T
|
0.59
|
1
|
|
砖
|
耐火粘土
|
20
|
T
|
0.85
|
1
|
|
砖
|
耐熔硅砂
|
1000
|
T
|
0.66
|
1
|
|
砖
|
耐熔菱镁矿
|
1000-1300
|
T
|
0.38
|
1
|
|
砖
|
耐熔金刚砂
|
1000
|
T
|
0.46
|
1
|
|
砖
|
耐熔，强度辐射
|
500-1000
|
T
|
0.8-0.9
|
1
|
|
砖
|
耐熔，轻度辐射
|
500-1000
|
T
|
0.65-0.75
|
1
|
|
砖
|
防水
|
17
|
SW
|
0.87
|
5
|
|
硬橡胶
|
T
|
0.89
|
1
|
||
|
硬纸板
|
未加工
|
20
|
SW
|
0.90
|
6
|
|
碳
|
炭粉
|
T
|
0.96
|
1
|
|
|
碳
|
炭黑
|
20-400
|
T
|
0.95-0.97
|
1
|
|
碳
|
烛灰
|
20
|
T
|
0.95
|
2
|
|
碳
|
石墨粉
|
T
|
0.97
|
1
|
|
|
碳
|
石墨，经琢磨表面
|
20
|
T
|
0.98
|
2
|
|
粘土
|
烧制
|
70
|
T
|
0.91
|
1
|
|
红丹
|
100
|
T
|
0.93
|
4
|
|
|
红丹粉
|
100
|
T
|
0.93
|
1
|
|
|
纤维板
|
刨花板
|
70
|
SW
|
0.77
|
9
|
|
纤维板
|
刨花板
|
70
|
LW
|
0.89
|
9
|
|
纤维板
|
多孔，未加工
|
20
|
SW
|
0.85
|
6
|
|
纤维板
|
硬质，未加工
|
20
|
SW
|
0.85
|
6
|
|
纤维板
|
纤维板
|
70
|
SW
|
0.75
|
9
|
|
纤维板
|
纤维板
|
70
|
LW
|
0.88
|
9
|
|
纸
|
4 种不同颜色
|
70
|
SW
|
0.68-0.74
|
9
|
|
纸
|
4 种不同颜色
|
70
|
LW
|
0.92-0.94
|
9
|
|
纸
|
深蓝
|
T
|
0.84
|
1
|
|
|
纸
|
白色
|
20
|
T
|
0.7-0.9
|
1
|
|
纸
|
白色粘结
|
20
|
T
|
0.93
|
2
|
|
纸
|
白色，3 种不同光泽
|
70
|
SW
|
0.76-0.78
|
9
|
|
纸
|
白色，3 种不同光泽
|
70
|
LW
|
0.88-0.90
|
9
|
|
纸
|
红色
|
T
|
0.76
|
1
|
|
|
纸
|
绿色
|
T
|
0.85
|
1
|
|
|
纸
|
黄色
|
T
|
0.72
|
1
|
|
|
纸
|
黑漆喷涂
|
T
|
0.93
|
1
|
|
|
纸
|
黑色
|
T
|
0.90
|
1
|
|
|
纸
|
黑色，暗淡
|
T
|
0.94
|
1
|
|
|
纸
|
黑色，暗淡
|
70
|
SW
|
0.86
|
9
|
|
纸
|
黑色，暗淡
|
70
|
LW
|
0.89
|
9
|
|
聚苯乙烯泡沫塑料
|
绝缘
|
37
|
SW
|
0.60
|
7
|
|
花岗岩
|
抛光
|
20
|
LLW
|
0.849
|
8
|
|
花岗岩
|
粗糙
|
21
|
LLW
|
0.879
|
8
|
|
花岗岩
|
粗糙，4 件不同样品
|
70
|
SW
|
0.95-0.97
|
9
|
|
花岗岩
|
粗糙，4 件不同样品
|
70
|
LW
|
0.77-0.87
|
9
|
|
金刚砂
|
粗糙
|
80
|
T
|
0.85
|
1
|
|
钛
|
540°C 下氧化
|
1000
|
T
|
0.60
|
1
|
|
钛
|
540°C 下氧化
|
200
|
T
|
0.40
|
1
|
|
钛
|
540°C 下氧化
|
500
|
T
|
0.50
|
1
|
|
钛
|
抛光
|
1000
|
T
|
0.36
|
1
|
|
钛
|
抛光
|
200
|
T
|
0.15
|
1
|
|
钛
|
抛光
|
500
|
T
|
0.20
|
1
|
|
钢铁
|
冷轧
|
70
|
SW
|
0.20
|
9
|
|
钢铁
|
冷轧
|
70
|
LW
|
0.09
|
9
|
|
钢铁
|
强烈氧化
|
50
|
T
|
0.88
|
1
|
|
钢铁
|
强烈氧化
|
500
|
T
|
0.98
|
1
|
|
钢铁
|
抛光
|
100
|
T
|
0.07
|
2
|
|
钢铁
|
抛光
|
400-1000
|
T
|
0.14-0.38
|
1
|
|
钢铁
|
抛光薄板
|
750-1050
|
T
|
0.52-0.56
|
1
|
|
钢铁
|
新轧
|
20
|
T
|
0.24
|
1
|
|
钢铁
|
新近磨砂
|
20
|
T
|
0.24
|
1
|
|
钢铁
|
氧化
|
100
|
T
|
0.74
|
4
|
|
钢铁
|
氧化
|
100
|
T
|
0.74
|
1
|
|
钢铁
|
氧化
|
1227
|
T
|
0.89
|
4
|
|
钢铁
|
氧化
|
125-525
|
T
|
0.78-0.82
|
1
|
|
钢铁
|
氧化
|
200
|
T
|
0.79
|
2
|
|
钢铁
|
氧化
|
200-600
|
T
|
0.80
|
1
|
|
钢铁
|
热轧
|
130
|
T
|
0.60
|
1
|
|
钢铁
|
热轧
|
20
|
T
|
0.77
|
1
|
|
钢铁
|
生锈，红色
|
20
|
T
|
0.69
|
1
|
|
钢铁
|
电解
|
100
|
T
|
0.05
|
4
|
|
钢铁
|
电解
|
22
|
T
|
0.05
|
4
|
|
钢铁
|
电解
|
260
|
T
|
0.07
|
4
|
|
钢铁
|
电解铜，精抛
|
175-225
|
T
|
0.05-0.06
|
1
|
|
钢铁
|
粗糙平面
|
50
|
T
|
0.95-0.98
|
1
|
|
钢铁
|
红锈薄板
|
22
|
T
|
0.69
|
4
|
|
钢铁
|
表面红锈
|
20
|
T
|
0.61-0.85
|
1
|
|
钢铁
|
轧制薄板
|
50
|
T
|
0.56
|
1
|
|
钢铁
|
铺地物
|
950-1100
|
T
|
0.55-0.61
|
1
|
|
钢铁
|
锻造，精抛
|
40-250
|
T
|
0.28
|
1
|
|
钢铁
|
闪亮氧化层薄板
|
20
|
T
|
0.82
|
1
|
|
钢铁
|
闪亮，蚀刻
|
150
|
T
|
0.16
|
1
|
|
钢铁
|
高度生锈
|
17
|
SW
|
0.96
|
5
|
|
钢铁
|
高度生锈薄板
|
20
|
T
|
0.69
|
2
|
|
钨
|
1500-2200
|
T
|
0.24-0.31
|
1
|
|
|
钨
|
200
|
T
|
0.05
|
1
|
|
|
钨
|
600-1000
|
T
|
0.1-0.16
|
1
|
|
|
钨
|
丝状
|
3300
|
T
|
0.39
|
1
|
|
钼
|
1500-2200
|
T
|
0.19-0.26
|
1
|
|
|
钼
|
600-1000
|
T
|
0.08-0.13
|
1
|
|
|
钼
|
丝状
|
700-2500
|
T
|
0.1-0.3
|
1
|
|
铂
|
100
|
T
|
0.05
|
4
|
|
|
铂
|
1000-1500
|
T
|
0.14-0.18
|
1
|
|
|
铂
|
1094
|
T
|
0.18
|
4
|
|
|
铂
|
17
|
T
|
0.016
|
4
|
|
|
铂
|
22
|
T
|
0.03
|
4
|
|
|
铂
|
260
|
T
|
0.06
|
4
|
|
|
铂
|
538
|
T
|
0.10
|
4
|
|
|
铂
|
条板
|
900-1100
|
T
|
0.12-0.17
|
1
|
|
铂
|
纯净，抛光
|
200-600
|
T
|
0.05-0.10
|
1
|
|
铂
|
线材
|
1400
|
T
|
0.18
|
1
|
|
铂
|
线材
|
50-200
|
T
|
0.06-0.07
|
1
|
|
铂
|
线材
|
500-1000
|
T
|
0.10-0.16
|
1
|
|
铅
|
200°C 下氧化
|
200
|
T
|
0.63
|
1
|
|
铅
|
已氧化，灰色
|
20
|
T
|
0.28
|
1
|
|
铅
|
已氧化，灰色
|
22
|
T
|
0.28
|
4
|
|
铅
|
未氧化，抛光
|
100
|
T
|
0.05
|
4
|
|
铅
|
闪亮
|
250
|
T
|
0.08
|
1
|
|
铜
|
商品铜，抛光
|
20
|
T
|
0.07
|
1
|
|
铜
|
废料
|
27
|
T
|
0.07
|
4
|
|
铜
|
抛光
|
50-100
|
T
|
0.02
|
1
|
|
铜
|
抛光
|
100
|
T
|
0.03
|
2
|
|
铜
|
抛光，商品铜
|
27
|
T
|
0.03
|
4
|
|
铜
|
抛光，机械
|
22
|
T
|
0.015
|
4
|
|
铜
|
氧化
|
50
|
T
|
0.6-0.7
|
1
|
|
铜
|
氧化成黑色
|
T
|
0.88
|
1
|
|
|
铜
|
氧化，黑色
|
27
|
T
|
0.78
|
4
|
|
铜
|
熔化
|
1100-1300
|
T
|
0.13-0.15
|
1
|
|
铜
|
电解铜，抛光
|
-34
|
T
|
0.006
|
4
|
|
铜
|
电解铜，精抛
|
80
|
T
|
0.018
|
1
|
|
铜
|
纯电解铜，表面精抛
|
22
|
T
|
0.008
|
4
|
|
铜
|
高度氧化
|
20
|
T
|
0.78
|
2
|
|
铝
|
HNO3 浸泡板
|
100
|
T
|
0.05
|
4
|
|
铝
|
强烈氧化
|
50-500
|
T
|
0.2-0.3
|
1
|
|
铝
|
抛光
|
50-100
|
T
|
0.04-0.06
|
1
|
|
铝
|
抛光板
|
100
|
T
|
0.05
|
4
|
|
铝
|
抛光薄板
|
100
|
T
|
0.05
|
2
|
|
铝
|
未加工板
|
100
|
T
|
0.09
|
4
|
|
铝
|
未加工薄板
|
100
|
T
|
0.09
|
2
|
|
铝
|
真空镀敷
|
20
|
T
|
0.04
|
2
|
|
铝
|
粗糙表面
|
20-50
|
T
|
0.06-0.07
|
1
|
|
铝
|
经阳极化处理，浅灰，暗哑
|
70
|
SW
|
0.61
|
9
|
|
铝
|
经阳极化处理，浅灰，暗哑
|
70
|
LW
|
0.97
|
9
|
|
铝
|
经阳极化处理，黑色，暗哑
|
70
|
SW
|
0.67
|
9
|
|
铝
|
经阳极化处理，黑色，暗哑
|
70
|
LW
|
0.95
|
9
|
|
铝
|
薄板，4 件不同程度括花的样品
|
70
|
SW
|
0.05-0.08
|
9
|
|
铝
|
薄板，4 件不同程度括花的样品
|
70
|
LW
|
0.03-0.06
|
9
|
|
铝
|
表面粗化
|
27
|
10 µm
|
0.18
|
3
|
|
铝
|
表面粗化
|
27
|
3 µm
|
0.28
|
3
|
|
铝
|
铝箔
|
27
|
10 µm
|
0.04
|
3
|
|
铝
|
铝箔
|
27
|
3 µm
|
0.09
|
3
|
|
铝
|
铸件，经强风净化
|
70
|
SW
|
0.47
|
9
|
|
铝
|
铸件，经强风净化
|
70
|
LW
|
0.46
|
9
|
|
铝
|
阳极化薄板
|
100
|
T
|
0.55
|
2
|
|
铝
|
高度风化
|
17
|
SW
|
0.83-0.94
|
5
|
|
铝铜
|
20
|
T
|
0.60
|
1
|
|
|
铬
|
抛光
|
50
|
T
|
0.10
|
1
|
|
铬
|
抛光
|
500-1000
|
T
|
0.28-0.38
|
1
|
|
银
|
抛光
|
100
|
T
|
0.03
|
2
|
|
银
|
纯净，抛光
|
200-600
|
T
|
0.02-0.03
|
1
|
|
铸铁
|
600°C 下氧化
|
200-600
|
T
|
0.64-0.78
|
1
|
|
铸铁
|
抛光
|
200
|
T
|
0.21
|
1
|
|
铸铁
|
抛光
|
38
|
T
|
0.21
|
4
|
|
铸铁
|
抛光
|
40
|
T
|
0.21
|
2
|
|
铸铁
|
未加工
|
900-1100
|
T
|
0.87-0.95
|
1
|
|
铸铁
|
氧化
|
100
|
T
|
0.64
|
2
|
|
铸铁
|
氧化
|
260
|
T
|
0.66
|
4
|
|
铸铁
|
氧化
|
38
|
T
|
0.63
|
4
|
|
铸铁
|
氧化
|
538
|
T
|
0.76
|
4
|
|
铸铁
|
液体
|
1300
|
T
|
0.28
|
1
|
|
铸铁
|
经加工
|
800-1000
|
T
|
0.60-0.70
|
1
|
|
铸铁
|
铸件
|
50
|
T
|
0.81
|
1
|
|
铸铁
|
锭铁
|
1000
|
T
|
0.95
|
1
|
|
锌
|
400°C 下氧化
|
400
|
T
|
0.11
|
1
|
|
锌
|
抛光
|
200-300
|
T
|
0.04-0.05
|
1
|
|
锌
|
氧化表面
|
1000-1200
|
T
|
0.50-0.60
|
1
|
|
锌
|
薄板
|
50
|
T
|
0.20
|
1
|
|
锡
|
抛光
|
20-50
|
T
|
0.04-0.06
|
1
|
|
锡
|
镀锡铁皮
|
100
|
T
|
0.07
|
2
|
|
镀锌铁
|
抛光薄板
|
30
|
T
|
0.23
|
1
|
|
镀锌铁
|
氧化薄板
|
20
|
T
|
0.28
|
1
|
|
镀锌铁
|
薄板
|
92
|
T
|
0.07
|
4
|
|
镀锌铁
|
高度氧化
|
70
|
SW
|
0.64
|
9
|
|
镀锌铁
|
高度氧化
|
70
|
LW
|
0.85
|
9
|
|
镀锡铁
|
薄板
|
24
|
T
|
0.064
|
4
|
|
镁
|
22
|
T
|
0.07
|
4
|
|
|
镁
|
260
|
T
|
0.13
|
4
|
|
|
镁
|
538
|
T
|
0.18
|
4
|
|
|
镁
|
抛光
|
20
|
T
|
0.07
|
2
|
|
镁粉
|
T
|
0.86
|
1
|
||
|
镍
|
600°C 下氧化
|
200-600
|
T
|
0.37-0.48
|
1
|
|
镍
|
亮而不滑
|
122
|
T
|
0.041
|
4
|
|
镍
|
工业纯，抛光
|
100
|
T
|
0.045
|
1
|
|
镍
|
工业纯，抛光
|
200-400
|
T
|
0.07-0.09
|
1
|
|
镍
|
抛光
|
122
|
T
|
0.045
|
4
|
|
镍
|
氧化
|
1227
|
T
|
0.85
|
4
|
|
镍
|
氧化
|
200
|
T
|
0.37
|
2
|
|
镍
|
氧化
|
227
|
T
|
0.37
|
4
|
|
镍
|
电解
|
22
|
T
|
0.04
|
4
|
|
镍
|
电解
|
260
|
T
|
0.07
|
4
|
|
镍
|
电解
|
38
|
T
|
0.06
|
4
|
|
镍
|
电解
|
538
|
T
|
0.10
|
4
|
|
镍
|
电镀，抛光
|
20
|
T
|
0.05
|
2
|
|
镍
|
线材
|
200-1000
|
T
|
0.1-0.2
|
1
|
|
镍
|
铁表面电镀，抛光
|
22
|
T
|
0.045
|
4
|
|
镍
|
铁表面电镀，未抛光
|
20
|
T
|
0.11-0.40
|
1
|
|
镍
|
铁表面电镀，未抛光
|
22
|
T
|
0.11
|
4
|
|
镍铬合金
|
喷砂
|
700
|
T
|
0.70
|
1
|
|
镍铬合金
|
线材，氧化
|
50-500
|
T
|
0.95-0.98
|
1
|
|
镍铬合金
|
线材，纯净
|
50
|
T
|
0.65
|
1
|
|
镍铬合金
|
线材，纯净
|
500-1000
|
T
|
0.71-0.79
|
1
|
|
镍铬合金
|
轧制
|
700
|
T
|
0.25
|
1
|
|
雪：参见“水”
|
|||||
|
青铜
|
多孔，粗糙
|
50-150
|
T
|
0.55
|
1
|
|
青铜
|
抛光
|
50
|
T
|
0.1
|
1
|
|
青铜
|
石棉粉
|
T
|
0.76-0.80
|
1
|
|
|
青铜
|
磷青铜
|
70
|
SW
|
0.08
|
9
|
|
青铜
|
磷青铜
|
70
|
LW
|
0.06
|
9
|
|
黄金
|
抛光
|
130
|
T
|
0.018
|
1
|
|
黄金
|
精抛
|
200-600
|
T
|
0.02-0.03
|
1
|
|
黄金
|
高度抛光
|
100
|
T
|
0.02
|
2
|
|
黄铜
|
600°C 下氧化
|
200-600
|
T
|
0.59-0.61
|
1
|
|
黄铜
|
80 粒度金刚砂磨砂
|
20
|
T
|
0.20
|
2
|
|
黄铜
|
抛光
|
200
|
T
|
0.03
|
1
|
|
黄铜
|
暗淡，无光泽
|
20-350
|
T
|
0.22
|
1
|
|
黄铜
|
氧化
|
100
|
T
|
0.61
|
2
|
|
黄铜
|
氧化
|
70
|
SW
|
0.04-0.09
|
9
|
|
黄铜
|
氧化
|
70
|
LW
|
0.03-0.07
|
9
|
|
黄铜
|
磨砂薄板
|
20
|
T
|
0.2
|
1
|
|
黄铜
|
薄板，轧制
|
20
|
T
|
0.06
|
1
|
|
黄铜
|
高度抛光
|
100
|
T
|
0.03
|
2
|
Admin
| Publ. No. | T810197 |
| Release | AD |
| Commit | 45477 |
| Head | 45488 |
| Language | zh-CN |
| Modified | 2017-09-27 |
| Formatted | 2017-09-27 |
