23  외부 FLIR 미터에서 데이터 가져오기

23.1  일반

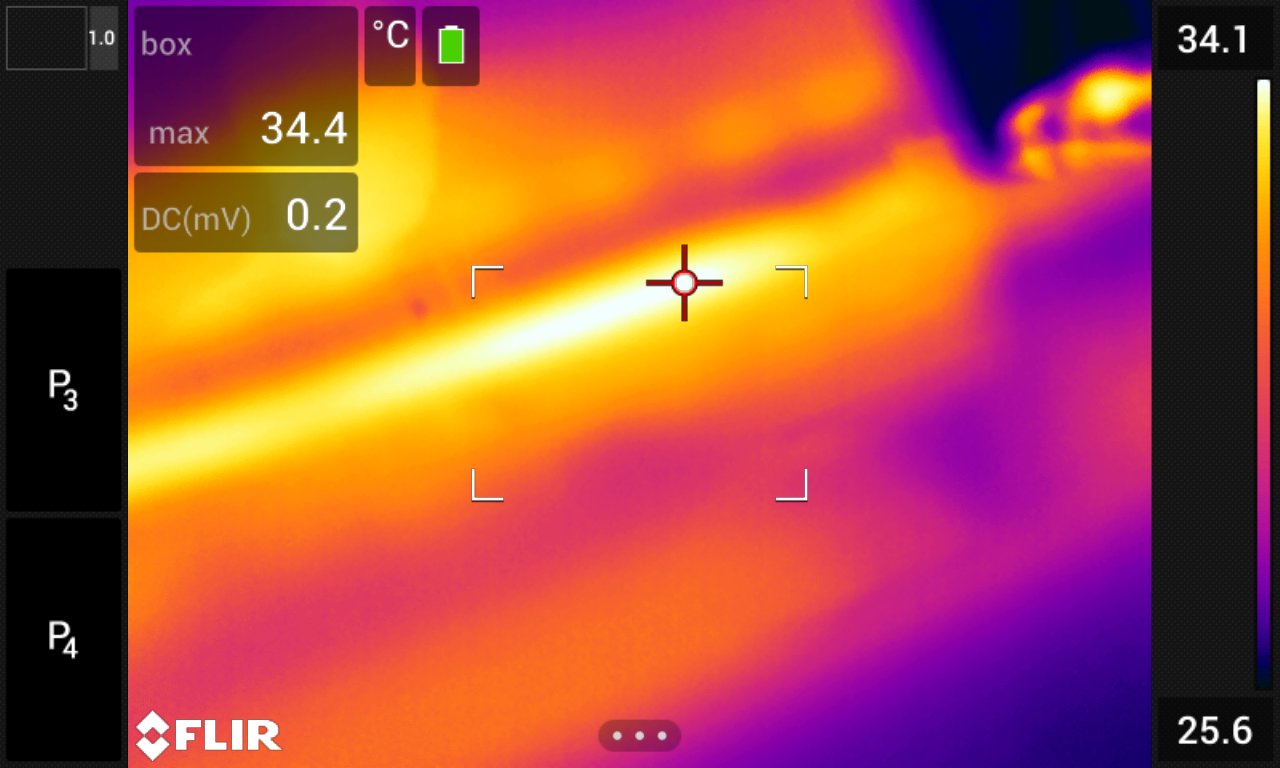

Bluetooth를 지원하는 외부 FLIR 미터에서 데이터를 가져오고 이 데이터를 적외선 이미지에 병합할 수 있습니다. Bluetooth를 통해 카메라를 FLIR 미터에 연결하면 미터의 측정값이 카메라의 결과 테이블에 표시됩니다. FLIR 미터 값은 이미지 파일에 저장된 정보에도 추가됩니다.
Graphic
미리 보기 모드 및 아카이브의 이미지를 편집할 때 동일한 FLIR 미터에서 둘 이상의 값을 추가할 수 있습니다. 마지막으로 추가된 값이 이전 값 아래에 표시됩니다. 라이브 값은 점선 윤곽으로 표시됩니다.
값이 화면에 가득 표시되면 FLIR 측정기의 값을 더 추가할 수 있습니다. 추가된 값은 새 값이 추가될 때마다 카운트되는 숫자가 있는 상자에 표시됩니다.
FLIR 미터가 카메라에서 지원되는지 여부를 확인하려면 미터 설명서를 참조하십시오.

23.2  외부 미터의 기술 지원

기술 지원
웹 사이트
http://support.flir.com

23.3  절차

다음 절차를 따르십시오.

1

카메라를 켭니다.

2

FLIR 미터를 켭니다.

3

FLIR 미터에서 Bluetooth 모드를 활성화합니다. 이 활성화 방법에 관한 정보는 미터 관련 사용자 문서를 참조하십시오.

4

FLIR 미터에서 사용하고자 하는 값(전압, 전류, 저항 등)을 선택합니다. 이 활성화 방법에 관한 정보는 미터 관련 사용자 문서를 참조하십시오.

미터의 결과가 이제 열화상 카메라의 왼쪽 상단에 있는 결과표에 자동으로 표시됩니다.

5

카메라의 미리 보기 모드에서 아카이브의 이미지를 편집할 때 다음을 수행할 수 있습니다.

  • 프로그램 가능 버튼을 눌러 FLIR 미터에 표시된 현재 값을 추가합니다.
  • 프로그램 가능 버튼을 길게 눌러 모든 FLIR 미터 값을 이미지에서 제거합니다.

23.4  일반적인 습도 측정 및 문서화 절차

    다음 절차는 FLIR 미터 및 적외선 카메라를 사용한 다른 절차의 기본으로 활용될 수 있습니다.
  1. 적외선 카메라를 사용하여 벽과 천장 안쪽에 축축해질 가능성이 있는 공간을 파악합니다.
  2. 습도 미터를 사용하여 의심되는 곳의 습도 레벨을 측정합니다.
  3. 특정 관심 영역이 발견되면 습도 미터의 메모리에 습도 판독값을 저장하고 손바닥이나 기타 열 감지 마커로 측정 영역을 파악합니다.
  4. 미터 메모리에서 판독값을 호출합니다. 습도 미터는 이제 계속해서 이 판독값을 적외선 카메라로 전송합니다.
  5. 카메라를 사용하여 식별 표식이 있는 영역의 열 이미지를 촬영합니다. 습도 미터에 저장된 데이터가 이미지에도 저장됩니다.

23.5  자세한 정보

자세한 내용은 FLIR 미터와 함께 제공되는 사용 설명서를 참조하십시오.
