14  Színriasztásokkal és izotermákkal végzett műveletek

14.1  Színriasztások

Színriasztások (izotermák) használata révén az infravörös képen könnyedén felfedezhetők a rendellenességek. Az izoterma parancs kontrasztszínt alkalmaz minden olyan képpontra, mely a beállított hőmérsékleti szintek felett, alatt, vagy között lévő értéken van. A kamera rendelkezik továbbá olyan izoterma típusokkal, melyek az építőiparban használatosak: kondenzációs és szigetelési riasztásokkal.
A kamerán a következő színriasztások állíthatók be:
  • Érték feletti riasztás. Ez a parancs eltérő színárnyalattal jeleníti meg mindazokat a képpontokat, amelyek hőmérséklete a meghatározott hőmérsékletszint fölé esik.
  • Érték alatti riasztás. Ez a parancs eltérő színárnyalattal jeleníti meg mindazokat a képpontokat, amelyek hőmérséklete a meghatározott hőmérsékletszint alá esik.
  • Meghatározott tartománybeli riasztás. Ez a parancs eltérő színárnyalattal jeleníti meg mindazokat a képpontokat, amelyek hőmérséklete két meghatározott hőmérsékletszint közé esik.
  • Kondenzációs riasztás: Akkor lép működésbe, ha a kamera olyan felületet érzékel, ahol a relatív páratartalom meghalad egy előre beállított értéket.
  • Szigetelés miatti riasztás: Akkor lép működésbe, amikor a falban szigetelési hiányosságot észlel.
Ez a táblázat bemutatja a különböző színriasztásokat (izotermákat).
Graphic

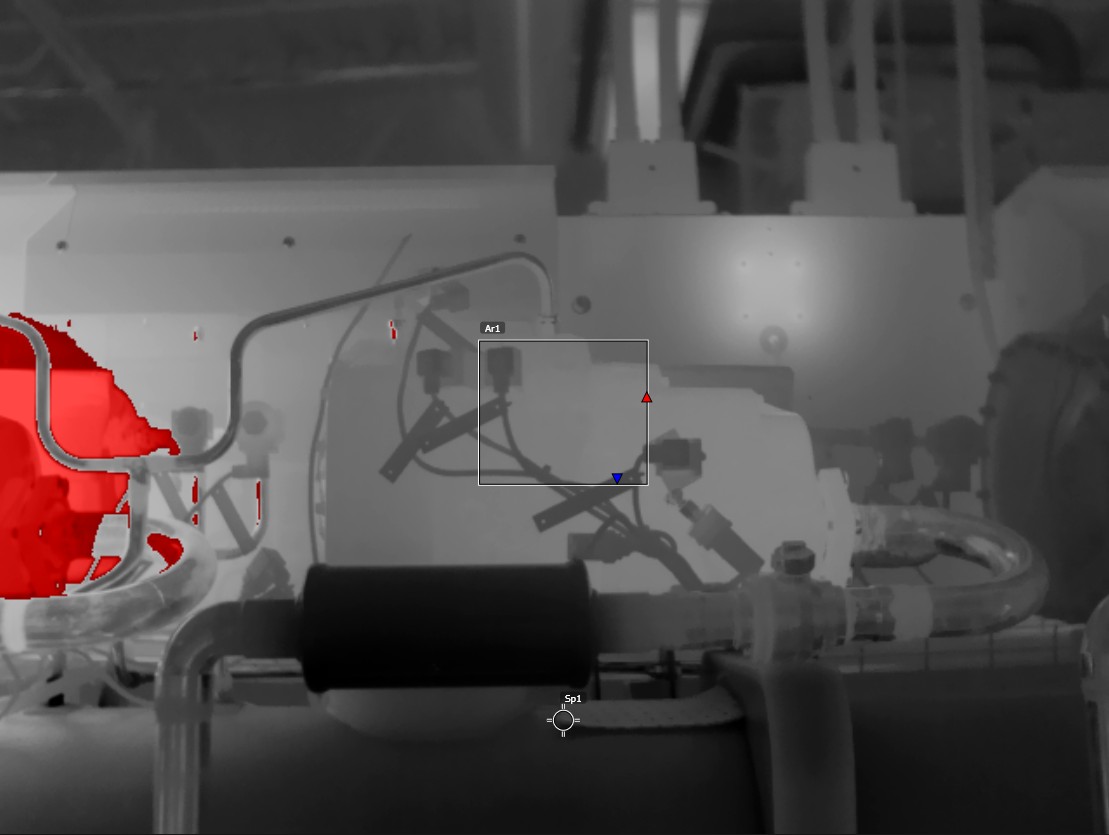

Meghatározott érték feletti riasztás
Graphic

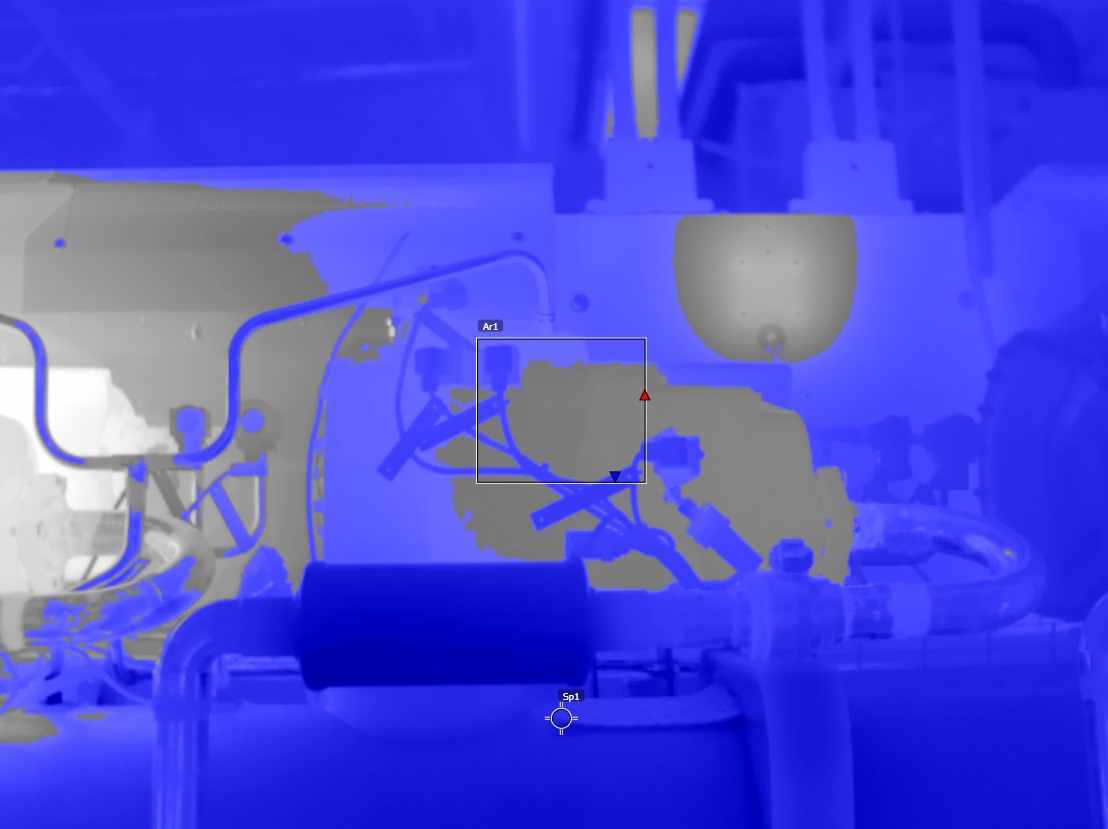

Meghatározott érték alatti riasztás
Graphic

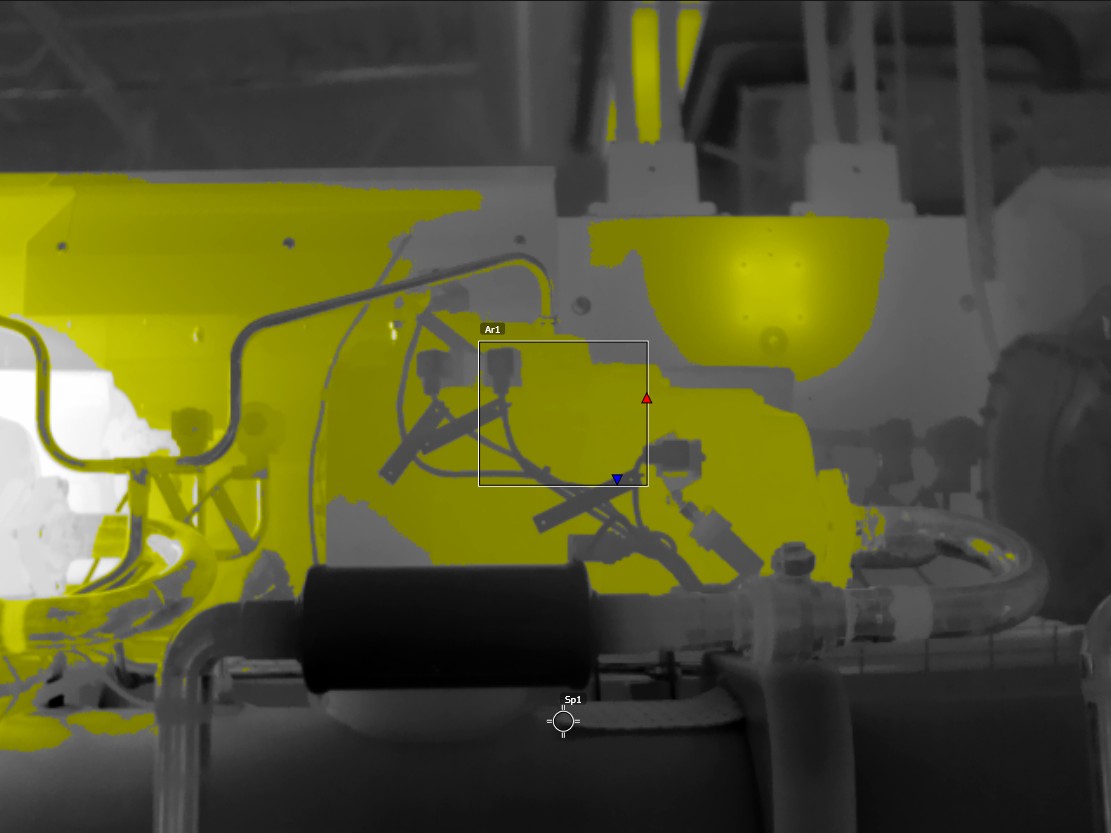

Meghatározott tartománybeli riasztás
Graphic

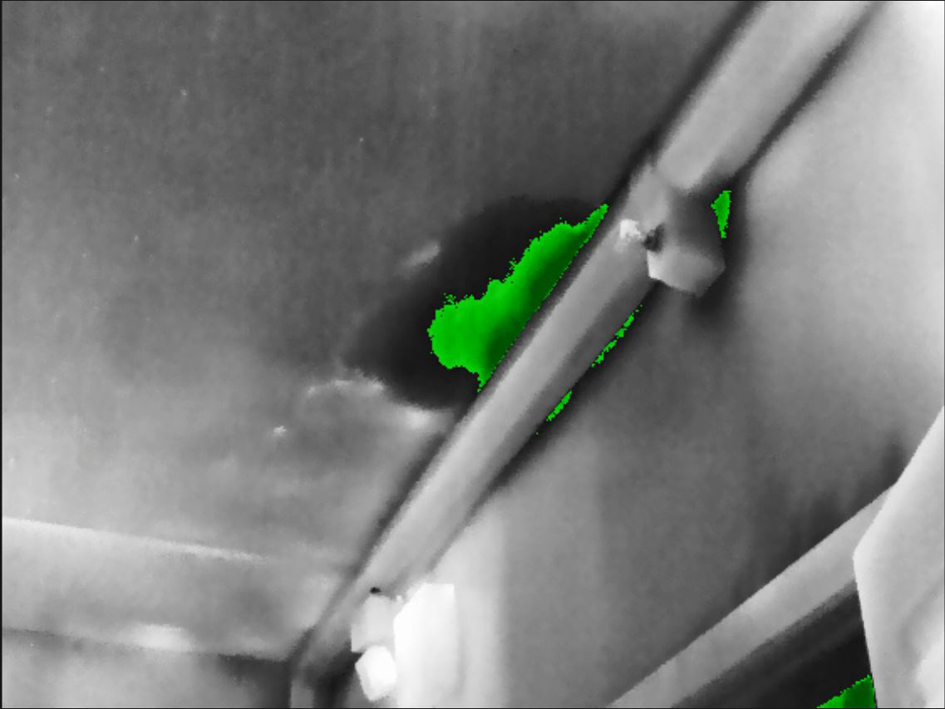

Kondenzáció riasztás
Graphic

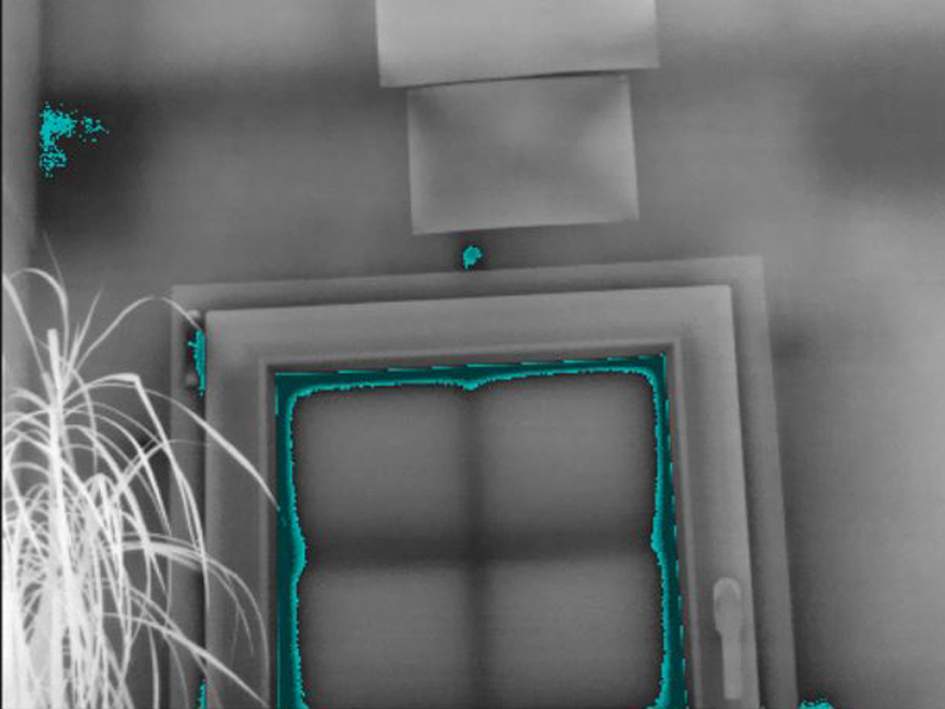

Szigetelés riasztás


14.1.1  Érték feletti, alatti és meghatározott tartománybeli riasztások beállítása.

1

Nyomja meg a navigációs gombot a menürendszer megjelenítésére.

2

Válassza a icon (Szín) lehetőséget, majd nyomja meg a navigációs gombot. Megjelenik egy almenü.

3

A navigációs pad segítségével hajtsa végre az alábbi műveletek egyikét:

  • icon (Meghatározott érték feletti riasztás).
  • icon (Meghatározott érték alatti riasztás).
  • icon (Meghatározott tartománybeli riasztás).
4

Nyomja meg a navigációs gombot. Megjelenik egy párbeszédpanel, melyben meghatározhatja a riasztási beállításokat.

    A Meghatározott érték feletti riasztás és a Meghatározott érték alatti riasztás beállításához az alábbi paraméterek állíthatók be:
  • Hőmérséklet-határérték.
  • Paletta.
    A Meghatározott tartománybeli riasztás beállításához az alábbi paraméterek állíthatók be:
  • Alacsony hőmérséklet.
  • Magas hőmérséklet.
  • Paletta.
5

Nyomja meg a navigációs gombot. Ezzel bezárja a párbeszédpanelt.

14.1.2  Épület-izotermák

14.1.2.1  A kondenzációs riasztásról

A lehetséges nedvességproblémás területek kimutatásához használja a Kondenzációs riasztás opciót, amelynél beállítható az a relatív páratartalom, amely felett az izoterma elszínezi a képet.

14.1.2.2  A szigetelés miatti riasztásról

A Szigetelés miatti riasztás érzékelni tudja azokat a területeket, ahol az épület szigetelése esetleg hiányos. Akkor lép működésbe, ha a szigetelés szintje (amit a kamerában termikus indexnek nevezünk) a falon keresztül elszivárgó energia előre beállított értéke alá csökken.
A különböző építésügyi előírások eltérő szigetelési szintértékeket ajánlanak, azonban ezek az értékek új épületek esetében jellemzően 60-80% közé esnek. Nézzen utána, milyen ajánlás szerepel országa építésügyi előírásaiban.

14.1.2.3  Kondenzációs és szigetelés miatti riasztások beállítása

1

Nyomja meg a navigációs gombot a menürendszer megjelenítésére.

2

Válassza a icon (Szín) lehetőséget, majd nyomja meg a navigációs gombot. Megjelenik egy almenü.

3

A navigációs pad segítségével hajtsa végre az alábbi műveletek egyikét:

  • icon (Kondenzáció riasztás).
  • icon (Szigetelés miatti riasztás).
4

Nyomja meg a navigációs gombot. Megjelenik egy párbeszédpanel, melyben meghatározhatja a riasztási beállításokat.

A Kondenzációs riasztás beállításához az alábbi paraméterek állíthatók be:

  • Légköri hőmérséklet: Az aktuális környezeti hőmérséklet.
  • Relatív páratartalom: Az aktuális relatív páratartalom.
  • Relatív páratartalom határérték: Az a relatív páratartalom határérték, amelynél szeretné, hogy a riasztás bekapcsoljon. A 100%-os relatív páratartalom azt jelenti, hogy a vízgőz a levegőből folyékony vízként kondenzálódik (= harmatpont). A 70%-os vagy afeletti relatív páratartalom penészesedést okozhat.

A Szigetelési riasztás beállításához az alábbi paraméterek állíthatók be:

  • Beltéri hőmérséklet: Az aktuális beltéri hőmérséklet.
  • Kültéri hőmérséklet: Az aktuális kültéri hőmérséklet.
  • Termikus index: a szigetelés szintje (0 és 100 közötti egész szám).
5

Nyomja meg a navigációs gombot. Ezzel bezárja a párbeszédpanelt.
