18  Inspection Route‎

18.1  Általános

A FLIR Inspection Route egy olyan megoldás, amely korszerűsíti a termikus vizsgálatokat, valamint leegyszerűsíti az adatgyűjtést és a jelentéskészítést is. A megoldás magában foglalja a FLIR szoftver és kamera támogatását az előkészítéshez, a vizsgálathoz és az utófeldolgozáshoz.
A Inspection Route funkcióval a kamera végigvezeti a kezelőt az előre meghatározott vizsgálati pontokon, ahol a képek és adatok strukturált módon kerülnek begyűjtésre. A FLIR Inspection Route felgyorsítja az utófeldolgozást és a jelentéskészítést, mivel gondoskodik arról, hogy semmi se maradjon ki és az összes vizsgálati eredmény már a vizsgálat legelejétől rendszerezve legyen.
A vizsgálati munkafolyamatot egy rendkívül rugalmas vizsgálatiútvonal-fájl határozza meg. Olyan automatizált munkafolyamat is konfigurálható, ahol a kamera automatikusan beállítja az állapotot, majd a kép mentésekor a következő vizsgálati pontra lép. A kezelő manuálisan is kiválaszthatja az állapotot, megjegyzéseket és további képeket adhat hozzá.
    A vizsgálati útvonal munkafolyamata jellemzően a következő lépésekből áll:
  1. A vizsgálatiútvonal-fájl előkészítése a következő módszerek egyikével:
    • A FLIR Thermal Studio alkalmazás.
    • Saját megoldás. A FLIR Thermal SDK használatával felépítheti saját exportáló/importáló szoftverét, vagy használhatja meglévő tárgykezelő rendszerének kezelésére.
    • Hozzon létre egy fájlt a kamerában.
    • Manuálisan szerkessze a fájlt.
  2. Másolja a vizsgálatiútvonal-fájlt a kamera memóriakártyájába.
  3. Végezze el a vizsgálatot a kamerával.
  4. Az eredményeket helyezze át a kamerából USB-kábel vagy a memóriakártya segítségével, vagy töltse fel az eredményeket ide: FLIR Ignite.
  5. Importálja az eredményeket ide: FLIR Thermal Studio vagy a saját képkezelő és jelentéskészítő rendszerébe.
  6. Vizsgálatiútvonal-jelentés létrehozása.

18.1.1  FLIR Inspection Route‎ – A megoldás felhasználói kézikönyve

A FLIR Inspection Route megoldás felhasználói kézikönyve ismerteti a vizsgálatiútvonal-fájl konfigurálásának, a vizsgálat elvégzésének, a vizsgálati eredmények átvitelének, valamint a vizsgálati jelentés létrehozásának módját olyan kamerával, amelynél engedélyezve van a FLIR Inspection Route, a FLIR Thermal Studio alkalmazás és a FLIR Ignite felhőalapú szolgáltatás.
A FLIR Inspection Route megoldás felhasználói kézikönyvét itt találja: http://support.flir.com/resources/route .

18.2  Felhasználói felület

Graphic

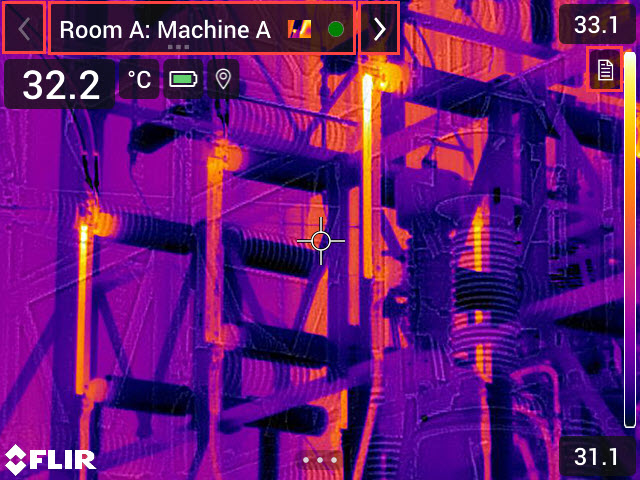

A Inspection Route átfedés a következő részeket tartalmazza:
  • Előző nyíl
    Érintse meg az előző vizsgálati pontra lépéshez.
  • Aktuális pont visszajelzője
    • Az aktuális vizsgálati pont nevét jeleníti meg.
    • Egy képikont jelenít meg, ha van elmentve kép a vizsgálati ponthoz.
    • Az aktuális vizsgálati pont állapotát jeleníti meg.
  • Következő nyíl
    Érintse meg a következő vizsgálati pontra lépéshez.
  • Dokumentum ikon
    Ez az ikon akkor jelenik meg, ha a vizsgálati ponthoz elérhető leírás és/vagy megjegyzés. A leírás a vizsgálatiútvonal-fájlból származik, és tartalmazhat például a vizsgálati pontra vonatkozó utasításokat vagy emlékeztetőket. A megjegyzések a vizsgálat során hozzáadásra kerülő szöveges megjegyzések. Érintse meg az ikont a leírás és/vagy megjegyzés megjelenítéséhez.

18.2.1  Legördülő menü

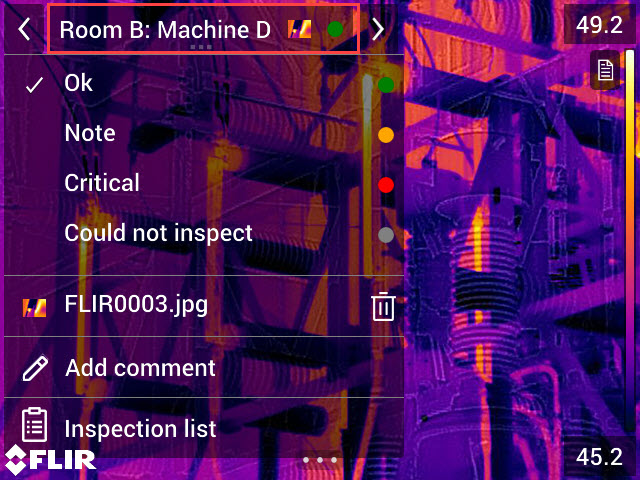

A legördülő menü megjelenítéséhez érintse meg az aktuális pont visszajelzőjét.
Graphic
A legördülő menüben a következőkre van lehetősége:
  • Beállíthatja az aktuális vizsgálati pont állapotát.
  • Megtekintheti az adott vizsgálati ponthoz mentett képek és videók fájlneveit.
  • Megjegyzéseket adhat hozzá az aktuális vizsgálati ponthoz.
  • Megnyithatja a vizsgálati listát (lásd: 18.2.2 Vizsgálati lista ).

18.2.2  Vizsgálati lista

A vizsgálati lista az útvonalakról és a folyamataikról nyújt áttekintést. Segítségével a vizsgálati útvonalat is szerkesztheti.
A vizsgálati útvonal tartalmát a vizsgálatiútvonal-fájl határozza meg. Az útvonal struktúrája és neve is a fájlból ered.
A vizsgálati lista megnyitásához érintse meg az aktuális pont visszajelzőjét, majd érintse meg a Vizsgálati lista lehetőséget.
Graphic

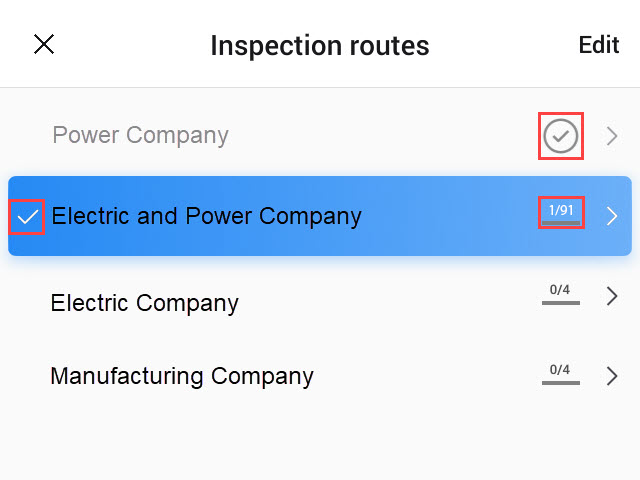

Ábra 18.1

    A Ábra 18.1 a vizsgálati listára mutat példát:
  • Az első vizsgálati útvonal kész és le van zárva, amelyet a jobb oldalon található pipa jelez.
  • A második vizsgálati útvonal elindult. Összesen 91 vizsgálati pontot tartalmaz, és ezek közül egy került átvizsgálásra. A második vizsgálati útvonal magában foglalja az aktuális vizsgálati pontot élő nézetben, amelyet a bal oldalán látható pipa jelez.
A vizsgálatiútvonal-struktúra következő szintjének megjelenítéséhez érintsen meg egy elemet a listában.
Graphic

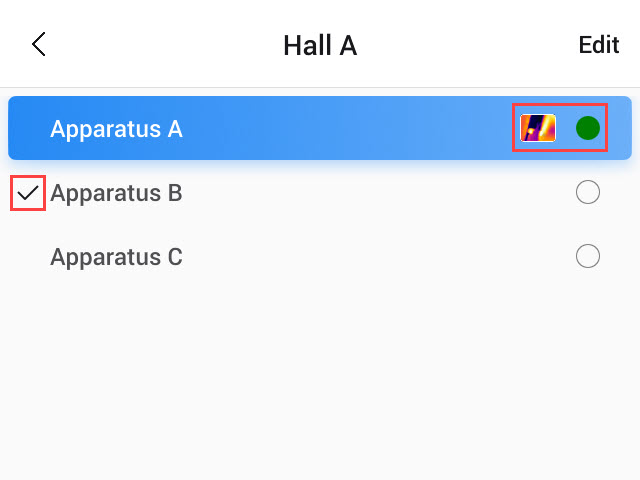

Ábra 18.2

    A Ábra 18.2 egy olyan szintre mutat példát, amely vizsgálati pontokat tartalmaz:
  • Az első vizsgálati pont egy vagy több képet tartalmaz, az állapota pedig „zöldre” van állítva.
  • A második vizsgálati pont magában foglalja az aktuális vizsgálati pontot élő nézetben, amelyet a bal oldalán látható pipa jelez.

18.3  Vizsgálat elvégzése

18.3.1  Előkészítés

  1. Másolja a vizsgálatiútvonal-fájlt a memóriakártya gyökérmappájába.
  2. Helyezze be a memóriakártyát a kamerába.
  3. Kapcsolja be a kamerát.
  4. Aktiválja a Inspection Route funkciót a icon (Beállítások) > Mentési opciók és tárolás > Vizsgálati útvonal lehetőség kiválasztásával, majd állítsa át a Vizsgálati útvonal kapcsolót.
  5. A kamera készen áll.

18.3.2  Vizsgálati adatok rögzítése

A kamera előkészítése után elindíthatja a vizsgálatot.
Graphic

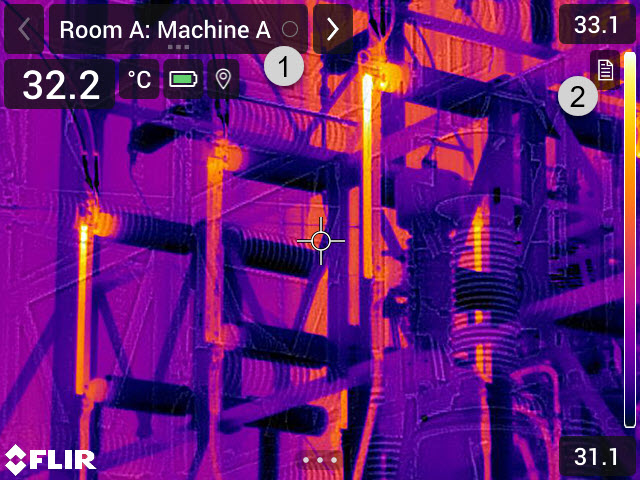

  1. Az aktuális pont visszajelzője jelzi, hogy melyik vizsgálati pont kerül átvizsgálásra.
  2. A vizsgálati pont leírásának (például utasítások vagy emlékeztetők) megtekintéséhez érintse meg a dokumentum ikont.
  3. Ha vizsgálati ponthoz érkezett, készítsen képet. A kamera automatikusan elmenti a képet, majd beállítja az alapértelmezett állapotot.
  4. A vizsgálatipont-adatok szerkesztéséhez érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü, amelyben a következőket végezheti:
  5. Érintse meg a következő nyilat a következő vizsgálati pontra lépéshez.
  6. Ha az útvonal utolsó vizsgálati pontjával is elkészült, egy párbeszédpanel jelenik meg.
    • A vizsgálat zárolásához válassza ki a Zárolás lehetőséget.
    • Ha további módosításokat kíván végezni a vizsgálatban, válassza a Mégse lehetőséget. A módosításokat a vizsgálati listából végezheti el (lásd: 18.3.7 Vizsgálati lista ).
  7. Folytassa a vizsgálatot, amíg az összes útvonal összes vizsgálati pontjával nem végez. Bármikor megnyithatja a vizsgálati listát az útvonalak és állapotuk áttekintéséhez (lásd: 18.3.7 Vizsgálati lista ).
  8. Ha elkészült a vizsgálattal, másolja át az eredményeket egy számítógépre az utófeldolgozáshoz. További információkért tekintse meg az alábbi részt: 18.3.9 Vizsgálati eredmények átvitele .

18.3.3  Vizsgálatipont-adatok szerkesztése

Szerkesztheti az aktuális pont visszajelzője által megjelenített vizsgálati pont adatait.
Másik vizsgálati pontra lépéshez használja az előző vagy következő nyilat, vagy válassza ki a vizsgálati pontot a vizsgálati listáról (lásd: 18.3.7 Vizsgálati lista ).

18.3.3.1  Az állapot beállítása

  1. Érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü.
  2. Érintse meg a beállítani kívánt állapotot. A beállított állapotot a menüben egy pipa, valamint az aktuális pont visszajelzőjének színe jelzi.

18.3.3.2  Kép törlése

  1. Érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü.
  2. Érintse meg a icon gombot a kép törléséhez. Ekkor megjelenik egy párbeszédpanel.
  3. A kép törléséhez érintse meg a Törlés lehetőséget.

18.3.3.3  Megjegyzés hozzáadása

  1. Érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü.
  2. Érintse meg a Megjegyzés hozzáadása lehetőséget. Ekkor megjelenik a kijelzőn egy billentyűzet.
  3. A képernyőt megérintve írja be a szöveget.
  4. Ha elkészült, érintse meg a Kész lehetőséget.
  5. A megjegyzés megjelenik a legördülő menüben. A megjegyzést a dokumentum ikont megérintve is megtekintheti.

18.3.4  Kép mentése

Kép készítésekor a kamera automatikusan elmenti a képet a memóriakártyára. A kép az aktuális vizsgálati útvonal nevének megfelelő mappába kerül mentésre.
A vizsgálati pontról több képet is készíthet és ezeket el is mentheti.

18.3.5  Videoklip rögzítése

A vizsgálati pontról készült videoklipeket rögzíthet és tárolhat. További információkért tekintse meg az alábbi részt: 17 Videoklipek készítése .

18.3.6  Vizsgálati képek megtekintése és szerkesztése

A vizsgálati képeket a képarchívumban tekintheti meg és szerkesztheti.

18.3.7  Vizsgálati lista

A vizsgálati listában megtekintheti a vizsgálati útvonalak folyamatát, illetve áttekintheti a vizsgálati pontok eredményeit.
    A folyamat megtekintéséhez és az eredmények áttekintéses tegye a következőket:
  1. Érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü.
  2. Érintse meg a Vizsgálati lista lehetőséget. Ekkor megjelenik egy lista, amelyben az összes vizsgálati útvonal, illetve azok folyamata is látható.
  3. Érintsen meg egy elemet a listában a vizsgálatiútvonal-struktúra következő szintjének megjelenítéséhez.
  4. Amikor elér egy szintre a vizsgálati pontokkal, megtekintheti az állapotukat, illetve azt, hogy van-e hozzájuk rendelve kép.
  5. Vizsgálati pont módosításához érintse meg a vizsgálati pontot a listában. Ekkor megjelenik az adott vizsgálati pont élő nézete.

18.3.8  Vizsgálati pont hozzáadása

Ha vizsgálat közben egy másik vizsgálati pont is hozzá kíván adni, a vizsgálati pontot közvetlenül a kamerán adhatja hozzá. Az új vizsgálati pont hozzáadásra kerül a vizsgálatiútvonal-fájlhoz, az új vizsgálati ponthoz rögzített vizsgálati adatok pedig az útvonalon lévő többi vizsgálati pont eredményeivel együtt kerülnek mentésre.
    Vizsgálati pont hozzáadásához tegye a következőket:
  1. Érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü.
  2. Érintse meg a Vizsgálati lista lehetőséget. Ekkor megjelenik egy lista, amelyben az összes vizsgálati útvonal látható.
  3. A listában érintse meg azt a vizsgálati útvonalat, amelyhez hozzá kívánja adni a vizsgálati pontot. Ekkor megjelenik az útvonal struktúrájának következő szintje.
  4. A folytatáshoz érintsen meg egy elemet a listában, amíg el nem éri azt a szintet, ahova hozzá kívánja adni a vizsgálati pontot.
  5. Érintse meg a Szerkesztés lehetőséget a szerkesztési módba való belépéshez.
  6. Érintse meg a icon ikont egy elemen. Az új vizsgálati pont ezen elem alá kerül hozzáadásra.
  7. Adja meg az új vizsgálati pont nevét.
  8. Válassza ki, hogy vizsgálati pontként kívánja hozzáadni az új elemet.
  9. Érintse meg a Kész lehetőséget a szerkesztési módból való kilépéshez.

18.3.9  Vizsgálati eredmények átvitele

    A vizsgálati eredmények a memóriakártyán kerülnek tárolásra:
  • A gyökérmappában lévő vizsgálatiútvonal-fájlban (.xml) megtalálhatók a vizsgálati pontok adatai (állapot, megjegyzések és a képfájl elérési útvonala).
  • A DCIM mappában találhatók az egyes útvonalakhoz tartozó képeket tartalmazó mappák.
A vizsgálati eredményeket feltöltheti a FLIR Ignite fiókjába, valamint USB-kábel vagy memóriakártya segítségével manuálisan is átmásolhatja az eredményfájlokat. Az eredményeket megnyithatja a memóriakártyáról is és elmentheti azokat a számítógépére a FLIR Thermal Studio használatával.
Ha átmásolta, és biztonságosan eltárolta a vizsgálati eredményeket, érdemes eltávolítani a kameráról a vizsgálatiútvonal-fájlokat és a képeket.

18.3.9.1  Eredmények feltöltése ide: FLIR Ignite‎

  1. Győződjön meg róla, hogy a kamera csatlakozik az internethez.
  2. Győződjön meg róla, hogy a kamera párosítva van a FLIR Ignite fiókjával.
  3. Válassza a icon (Beállítások) > Mentési opciók és tárolás > Vizsgálati útvonal > Vizsgálati útvonal feltöltése lehetőséget.
  4. A kamera egy tömörített fájlt (.route) hoz létre, amely tartalmazza a vizsgálatiútvonal-fájlt (.xml) és a képek mappáit. Ezt követően a kamera feltölti a tömörített fájlt (.route) a FLIR Ignite fiókjába.

18.3.9.2  Eredmények áthelyezése manuálisan

Ha manuálisan helyezi át a vizsgálati eredményeket a számítógépre, a vizsgálatiútvonal-fájlt (.xml) és az útvonalmappáikban lévő képeket is át kell helyeznie. Fontos a DCIM mappa szerkezetének megtartása.
  1. Csatlakoztassa a kamerát a számítógéphez egy USB-kábel segítségével, vagy helyezze be a memóriakártyát a számítógépbe.
  2. A számítógépen hozzon létre egy mappát a vizsgálati eredményeknek. Abban a mappában hozzon létre egy DCIM nevű almappát.
  3. A memóriakártya gyökeréből másolja át a vizsgálatiútvonal-fájlt (.xml) a számítógép vizsgálati eredmények mappájába.
  4. A memóriakártya DCIM mappájából másolja át a képmappákat a számítógép DCIM almappájába.

18.3.9.3  Távolítsa el az eredményeket a kameráról

Ha átmásolta, és biztonságosan eltárolta a vizsgálati eredményeket, érdemes eltávolítani vagy áthelyezni a vizsgálatiútvonal-fájlt a memóriakártyán. Amennyiben ezt nem végzi el, a vizsgálat elindítása után a kamera az előző vizsgálat első befejezetlen vizsgálati pontjától fogja folytatni.
    Az, hogy megtartja, eltávolítja vagy áthelyezi az aktuális vizsgálatiútvonal-fájlt, az a vizsgálati munkafolyamattól és a vizsgálati útvonal kialakításától függ. Néhány példa:
  • Feltöltött már néhány eredményt, de még nem fejezte be a teljes vizsgálatot. Megtartja a jelenlegi vizsgálatiútvonal-fájlt (.xml) és folytatja a vizsgálatot.
  • A vizsgálatiútvonal-fájlban a hét minden napjához tartozik egy vizsgálat, és most másolta át a hétfői vizsgálat eredményeit. Megtartja az aktuális vizsgálatiútvonal-fájlt (.xml), hogy felkészüljön a keddi vizsgálatra.
  • Amikor legközelebb használja a kamerát, új vizsgálatot fog végrehajtani. Eltávolítja az aktuális vizsgálatiútvonal-fájlt (.xml) és egy adatok nélküli, új vizsgálatiútvonal-fájlt (.xml) hoz létre a memóriakártya gyökérmappájában.
Érdemes eltávolítani a vizsgálati képmappákat és/vagy a vizsgálati képeket a memóriakártya DCIM mappájából. A kamera új képmappákat hoz létre, ha új vizsgálat kezdődik.

18.4  Konfiguráció

A kamera vizsgálati útvonal közbeni viselkedését a vizsgálatiútvonal-fájlban lévő beállítások vezérlik. Ezek a beállítások felülírhatók a kamerában.
A kamera viselkedésének beállításai a Beállítások menün keresztül konfigurálhatók. Válassza ki a icon (Beállítások) > Mentési opciók és tárolás > Vizsgálati útvonal > Konfigurálás lehetőséget.
    Konfigurálás menü:
  • Vizsgálati útvonal követése: Jelölje be a jelölőnégyzetet a vizsgálatiútvonal-fájlban lévő konfiguráció használatához. Törölje a jelölőnégyzet kijelölését a vizsgálatiútvonal-fájlban lévő beállítások felülírásához.
  • Automatikus továbblépés: Ez a beállítás határozza meg, hogy a kép mentése után a kamera automatikusan beállítsa-e az állapotot, majd továbblépjen-e a következő vizsgálati pontra. Ha a legtöbb vizsgálati pont esetében az alapértelmezett állapotot kívánja használni, a jelölőnégyzet kiválasztásával időt takaríthat meg a vizsgálat közben. Ha inkább Ön szeretné beállítani az állapotot vagy megjegyzéseket kíván hozzáadni a vizsgálati pontokhoz, kényelmesebb lehet törölni a jelölőnégyzet kijelölését.
  • Alapértelmezett állapot: Ez az almenü a kép mentésekor beállításra kerülő állapot kiválasztására szolgál. Az almenüben lévő opciók a vizsgálatiútvonal-fájlból származnak.
  • Kép kérése: Ez a beállítás határozza meg, hogy a kezelőnek kell-e mentenie képet ahhoz, hogy át tudja állítani a vizsgálati pont állapotát.
  • Üres vizsgálati pontok törlése: Ez a beállítás határozza meg, hogy az összes üres (kép és állapot nélküli) vizsgálati pont eltávolításra kerüljön-e a vizsgálatiútvonal-fájlból, amikor a kezelő zárol egy vizsgálatot.

18.5  Vizsgálati útvonal létrehozása

A vizsgálati útvonalat egy XML-fájl határozza meg. A vizsgálati útvonal XML-fájlja adja meg az útvonal struktúráját, és több csomópontszintből (helyek/eszközök) és vizsgálati pontból áll.
A vizsgálatiútvonal-fájl az elérhető állapotokat, illetve a kamera viselkedésének konfigurációját is meghatározza.
Vizsgálatiútvonal-fájl a következő módszerek egyikével hozható létre:
  • A FLIR Thermal Studio alkalmazás.
  • Saját megoldás. A FLIR Thermal SDK használatával felépítheti saját exportáló/importáló szoftverét, vagy használhatja meglévő tárgykezelő rendszerének kezelésére.
  • Hozzon létre egy fájlt a kamerában.
  • Manuálisan szerkesszen egy XML-fájlt.

18.5.1  Vizsgálati útvonal készítése a kamerában

  1. Győződjön meg arról, hogy nincs vizsgálati útvonalat meghatározó XML-fájl a memóriakártyán.
  2. Válassza ki a icon (Beállítások) > Mentési opciók és tárolás > Vizsgálati útvonal > Első lépések > Üres vizsgálati útvonal létrehozása lehetőséget.
    Ez egy alap XML-fájlt helyez el a memóriakártyán.
  3. Élő módban érintse meg az aktuális pont visszajelzőjét. Ekkor megjelenik egy legördülő menü.
  4. Érintse meg a Vizsgálati lista lehetőséget. Ekkor megjelenik egy lista egy csomópont-helyőrzővel.
  5. Érintse meg a Szerkesztés lehetőséget a szerkesztési módba való belépéshez.
  6. Szerkesztés módban használja a következő gombokat a vizsgálati útvonal felépítéséhez:
    • Érintse meg a icon gombot, hogy egy új elemet adjon a kiválasztott elem alá. Kiválaszthatja az új elemet nevét, illetve azt, hogy az új elem csomópont vagy vizsgálati pont legyen-e.
    • Érintse meg a icon gombot a kiválasztott elem, illetve a tőle függő összes többi elem törléséhez.
    • Érintse meg a icon gombot, ha megjegyzést kíván hozzáadni a csomóponthoz. Ezek a megjegyzések az összes tőle függő elemre érvényesek lesznek.
  7. Érintse meg a Kész lehetőséget a szerkesztési módból való kilépéshez.
  8. A kamera viselkedési konfigurációjának módosításával kapcsolatban lásd: 18.4 Konfiguráció .
  9. Ha befejeződött a vizsgálati útvonal, másolja át az XML-fájlt a memóriakártyáról a számítógépre későbbi felhasználás céljából. Amikor a kamerával elindít egy vizsgálatot, a vizsgálati adatok a memóriakártyán lévő XML-fájlba kerülnek írásra.

18.5.2  XML-fájl manuális szerkesztése

A kamerában lévő memóriakártyán létrehozhat egy példa vagy üres XML-fájlt. Ez a fájl alapként használható XML-fájlok manuális szerkesztésekor.
  1. Győződjön meg arról, hogy nincs vizsgálati útvonalat meghatározó XML-fájl a memóriakártyán.
  2. Válassza ki a icon (Beállítások) > Mentési opciók és tárolás > Vizsgálati útvonal > Első lépések lehetőséget.
  3. Válassza az alábbiak egyikét:
    • Példa vizsgálati útvonal létrehozása: Ezzel létrejön egy többszintes struktúrájú példa XML-fájl a memóriakártyán.
    • Üres vizsgálati útvonal létrehozása: Ez egy alap XML-fájlt hoz létre a memóriakártyán.
  4. Másolja át a példa XML-fájlt egy számítógépre a szerkesztéshez.
