19  Screenelési riasztás

A szűrési riasztással hőmérsékleti anomáliák is azonosíthatók egy sor vizsgált tárgynál hasonló/rögzített beállításban.

19.1  Általános

A szűrési riasztás alapjainak az a célja, hogy először felépítse a referencia-hőmérsékletminták alapját. Egy tárgy szűrésekor a kamera összehasonlítja a mért hőmérsékletet a referenciaminták átlagával. Ha a kamera egy meghatározott küszöbérték feletti hőmérsékletet észlel, bekapcsol egy riasztás.

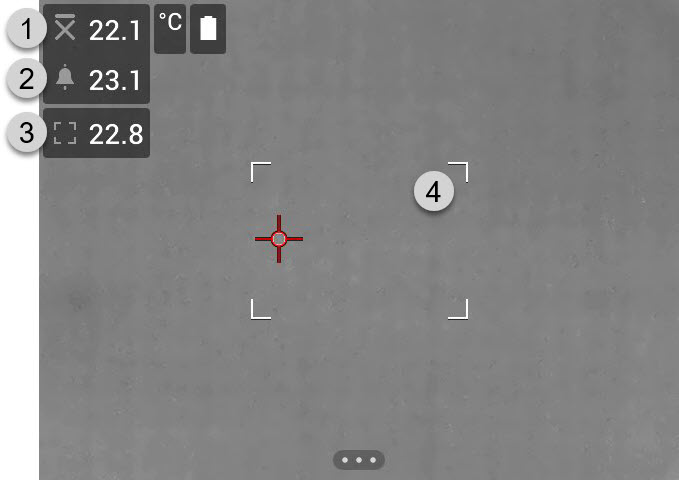

Graphic
  1. A minta átlaghőmérséklete.
  2. Riasztás határa.
  3. Mért hőmérséklet.
  4. Mérési eredmények doboza.
A kamera érzékeli és méri a mérési eredmények dobozában lévő legmelegebb pont hőmérsékletét.
A riasztás akkor kapcsol be, ha a mért hőmérséklet magasabb a riasztási határértéknél. A kamera a kép minden olyan részét piros színnel jelöli, amelynek hőmérséklete meghaladja a riasztási határértéket.
A riasztási határérték a minta átlaghőmérsékletének és a meghatározott megengedett eltérésnek az összege.

19.2  Munkafolyamat

    A szűrési munkafolyamat a következő lépéseket foglalja magában:
  1. A szűrési riasztás aktiválása és konfigurálása.
  2. A referenciaminták rögzítése.
  3. A szűrés végrehajtása.
  4. Új minták rögzítése, hogy a mintavétel átlagértéke mindig naprakész legyen.

19.2.1  A szűrési riasztás aktiválása és konfigurálása

  1. Aktiválja a szűrési riasztást a icon (Beállítások) > Rögzítési mód > Screenelés menüpont kiválasztásával.
  2. A Screenelés párbeszédpanelben meghatározhatja a riasztási beállításokat.
    • Elfogadott eltérés: Az elfogadott eltérés egy mintavételes átlagtól.
    • Riasztás hangja: Sípolás vagy nincs hangjelzés a riasztás bekapcsolásakor.

19.2.2  A referenciaminták rögzítése

A szűrés megkezdése előtt rögzítenie kell a referenciamintákat. Ezek a referencia-hőmérséklet átlagértékének kiszámítására szolgálnak.
A referenciamintákat 10 vizsgálati tárgy szűrésével rögzítheti. Győződjön meg arról, hogy ezek a tárgyak normál hőmérsékletűek.
  1. Irányítsa a kamerát egy normál hőmérsékletű vizsgálati tárgyra. A tárgynak a mérési eredmények doboza keretén belül kell lennie.
  2. Állítsa be a kamera élességét.
  3. Nyomja meg a programozható gombot a minta rögzítéséhez.
  4. Ismételje meg a fenti lépéseket, amíg 10 mintát nem rögzít.

19.2.3  Hajtsa végre a szűrést

  1. Irányítsa a kamerát a vizsgálati tárgyra. A tárgynak a mérési eredmények doboza keretén belül kell lennie.
  2. Állítsa be a kamera élességét.
  3. A kamera méri és értékeli a hőmérsékletet. Ha a hőmérséklet magasabb a riasztási határértéknél, bekapcsol a riasztás. A kamera a kép minden olyan részét piros színnel jelöli, amelynek hőmérséklete meghaladja a riasztási határértéket.
  4. Opcionálisan: Rögzíthet egy új mintát.
    Nyomja meg a programozható gombot.
