19  スクリーニング アラーム

類似または同一の条件下で検査対象物の温度異常を検出するため、スクリーニング アラームを使用できます。

19.1  一般

スクリーニング アラームの基本的な目的は、まず基準温度のサンプル ベースを構築することです。対象物をスクリーニングすると、カメラは測定温度を基準サンプルの平均値と比較します。指定したしきい値を超えた温度をカメラが検出すると、アラームがトリガーされます。

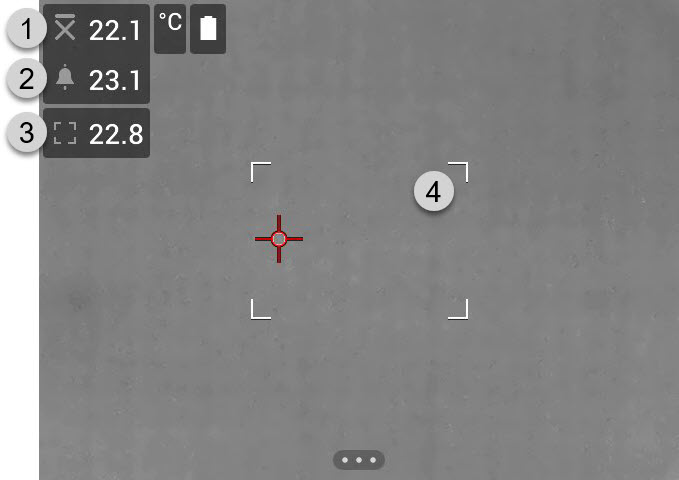

Graphic
  1. サンプリングの平均温度。
  2. アラーム限界。
  3. 測定温度。
  4. 測定ボックス。
カメラは、測定ボックス内で最も高温になっているスポットの温度を検出して測定します。
測定温度がアラーム限界を超過すると、アラームがトリガーされます。またカメラは、画像内でアラーム限界を超えた温度の部分のすべてに赤色を適用します。
アラーム限界は、サンプリングされた平均温度と指定された許容偏差の合計値です。

19.2  ワーク フロー

    スクリーニング ワークフローには、以下のステップが含まれます。
  1. スクリーニング アラームの有効化。
  2. 基準サンプルの記録。
  3. スクリーニングの実行。
  4. 新しいサンプルを記録して、サンプリング平均値を最新の状態に保つ。

19.2.1  スクリーニング アラームの有効化と設定

  1. スクリーニング アラームを有効にするには、icon (設定) > [録画モード] > [スクリーニング] を選択します。
  2. [スクリーニング] ダイアログ ボックスで、アラームの設定を定義できます。
    • [許容される偏差]: サンプルの平均から許容される偏差です。
    • [アラームの音]: ビープ音または音なし (アラームのトリガー時)。

19.2.2  基準サンプルの記録

スクリーニングを開始するには、事前に基準サンプルを記録しておく必要があります。これらの値は、基準温度平均の計算に使用されます。
10 個の検査対象をスクリーニングして、基準サンプルを記録します。これらの対象物の温度が正常であることを確認します。
  1. カメラを通常温度の検査対象に向けます。対象が測定ボックスのフレーム内に入っている必要があります。
  2. カメラのフォーカスを調整します。
  3. サンプルを記録するには、プログラム ボタンを押します。
  4. 10 件のサンプルが記録されるまで、上記の手順を繰り返します。

19.2.3  スクリーニングの実行

  1. カメラを検査対象に向けます。対象が測定ボックスのフレーム内に入っている必要があります。
  2. カメラのフォーカスを調整します。
  3. カメラは温度を測定して評価します。温度がアラーム限界を超過すると、アラームがトリガーされます。カメラは、画像内でアラーム限界を超えた温度の部分のすべてに赤色を適用します。
  4. オプション: 新しいサンプルを記録します。
    プログラム ボタンを押します。
