14 Värihälytykset ja isotermit

14.1 Värihälytykset

Lämpökuvassa olevat poikkeamat voidaan helposti havaita värihälytysten (isotermien), avulla. Isotermi-komento näyttää muista erottuvalla värillä kaikki kuvapisteet, joiden lämpötila on määritetyn lämpötilatason ylä- tai alapuolella tai määritettyjen lämpötilatasojen välillä. Kamerassa on isotermityyppejä, jotka liittyvät rakennusalaan: kastepiste- ja eristehälytykset.

Kameran voi asettaa antamaan seuraavia värihälytyksiä:

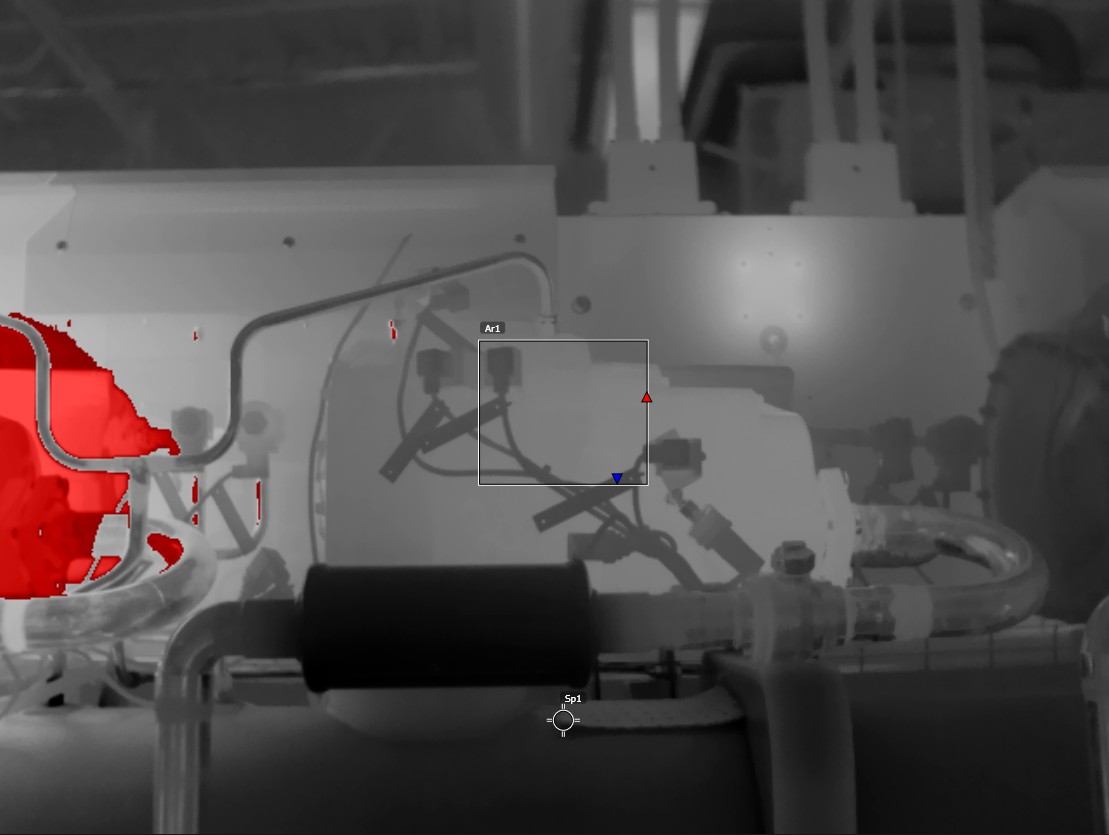

Ylityshälytys. Tämä näyttää muista erottuvalla värillä kaikki kuvapisteet, joiden lämpötila on määritetyn lämpötilatason yläpuolella.

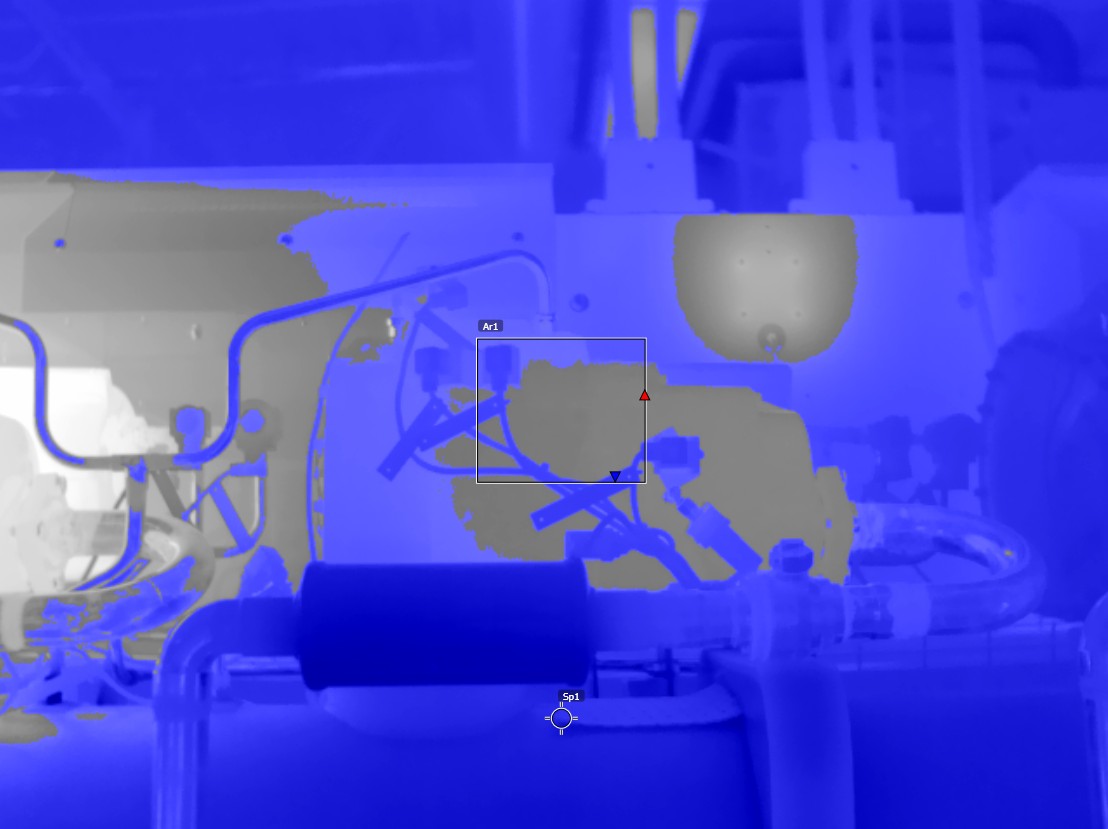

Alitushälytys. Tämä näyttää muista erottuvalla värillä kaikki kuvapisteet, joiden lämpötila on määritetyn lämpötilatason alapuolella.

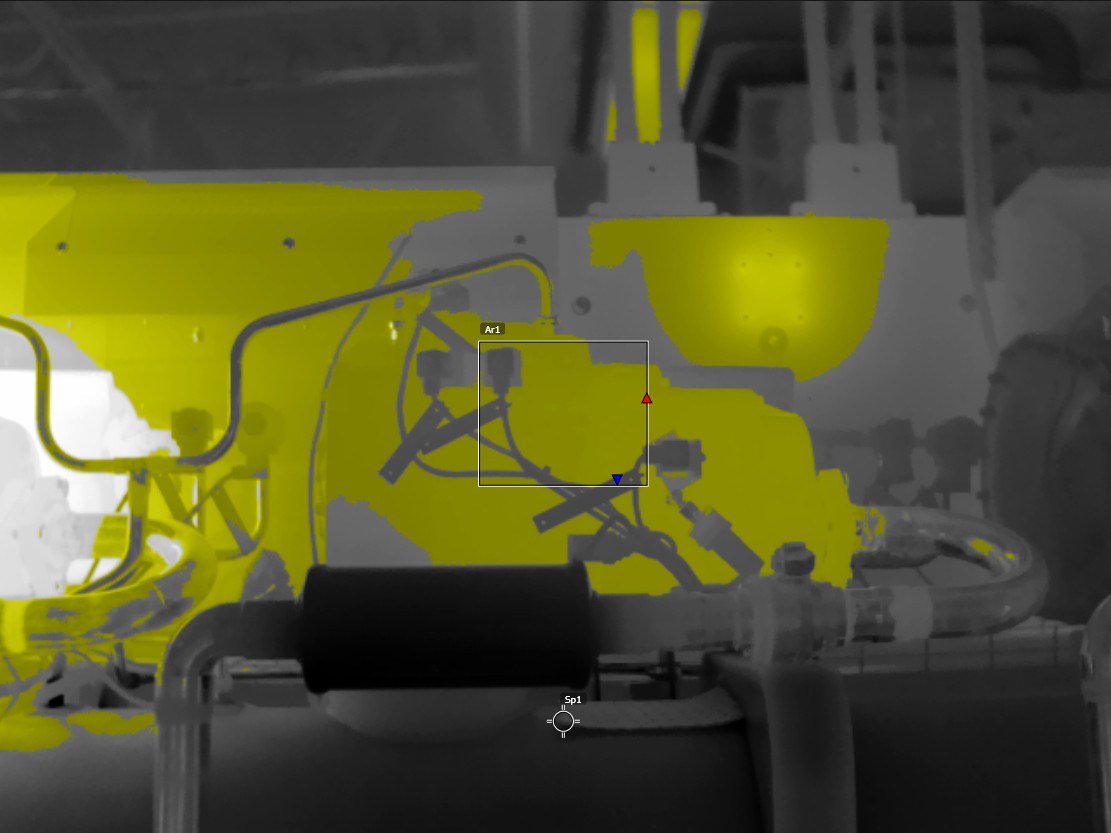

Välihälytys: Tämä näyttää muista erottuvalla värillä kaikki kuvapisteet, joiden lämpötila on kahden määritetyn lämpötilatason välillä.

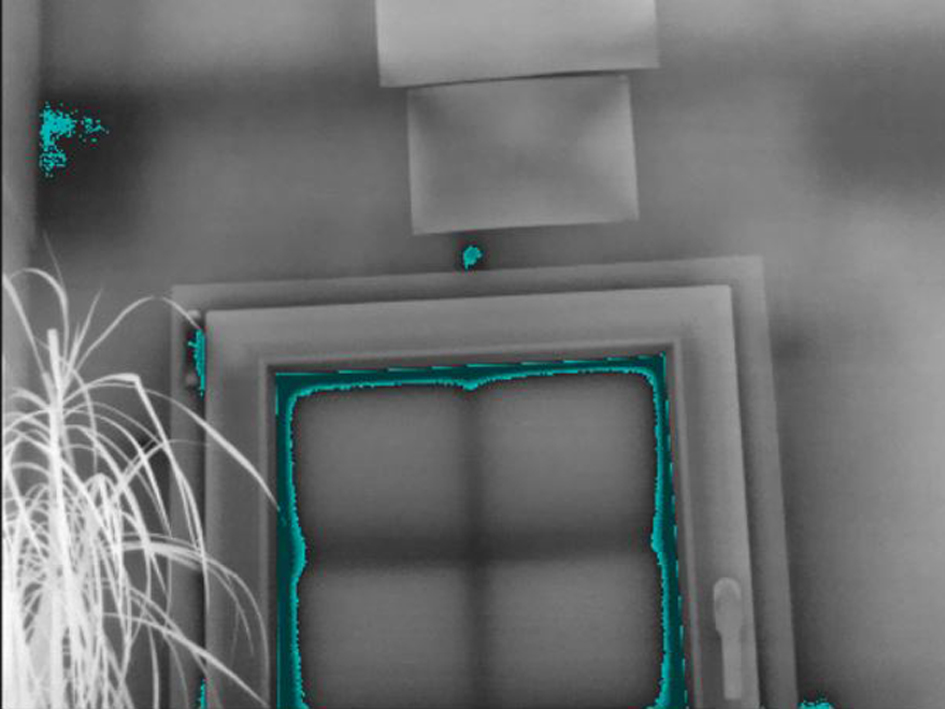

Kastepistehälytys: Laukaisee hälytyksen, kun kamera havaitsee pinnan, jonka suhteellinen kosteus ylittää esiasetetun arvon.

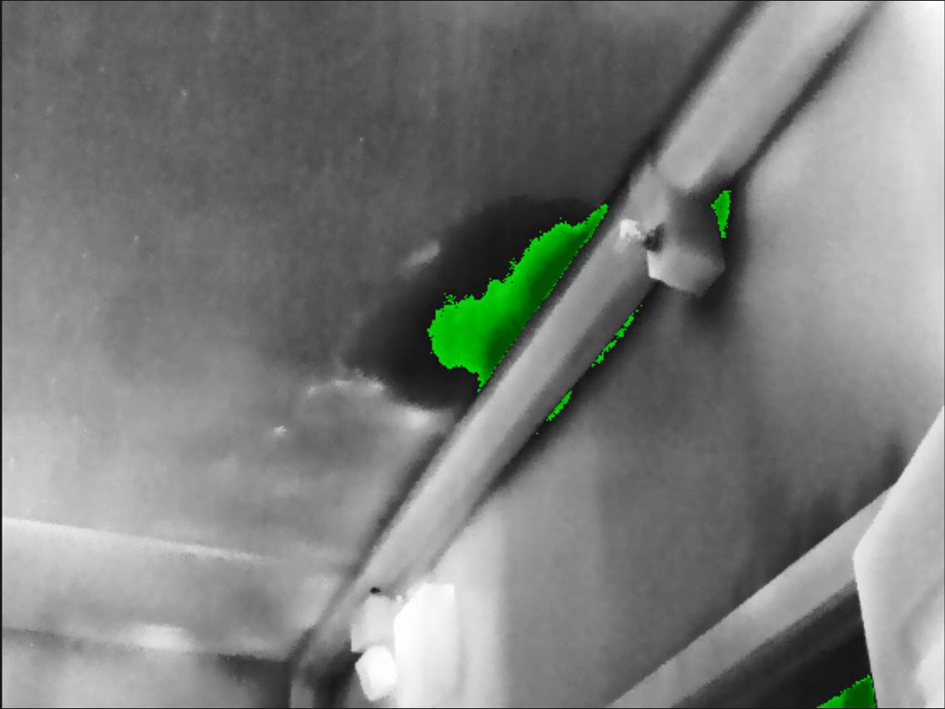

Eristyshälytys: Laukaisee hälytyksen, kun seinässä on puutteellinen lämmöneristys.

Tässä taulukossa on kuvattu erilaiset värihälytykset (isotermit).

Ylityshälytys	Alitushälytys
Välihälytys	Kastepistehälytys
Eristehälytys

14.1.1 Ylitys-, alitus- ja välihälytysten asettaminen

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

Valitse icon Väri ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

Valitse nuolinäppäimillä jokin seuraavista:

(Ylityshälytys).
(Alitushälytys).
(Välihälytys).

Paina nuolinäppäinpainiketta. Näkyviin tulee valintaikkuna, jossa voit asettaa hälytysasetukset.

Hälytyksille Ylityshälytys ja Alitushälytys voidaan määrittää seuraavat parametrit:

Lämpötilaraja.
Paletti.

Hälytykselle Välihälytys voidaan määrittää seuraavat parametrit:

Matala lämpötila.
Korkea lämpötila.
Paletti.

Paina nuolinäppäinpainiketta. Valintaikkuna sulkeutuu.

14.1.2 Rakennussovellusten isotermit

14.1.2.1 Tietoja kastepistehälytyksestä

Kastepistehälytyksen avulla voidaan tunnistaa alueet, joilla on mahdollisia kosteusongelmia. Voit määrittää suhteellisen kosteuden arvon, jonka ylittyessä isotermi värittää kuvan.

14.1.2.2 Tietoja eristehälytyksestä

Eristehälytyksen avulla voidaan tunnistaa alueet, joilla rakennuksen eristys voi olla puutteellinen. Isotermi käynnistyy eristystason (kamerassa lämpöindeksi) laskiessa sen arvon alapuolelle, joka seinän läpäisevälle lämpövuodolle on esiasetettu.

Eri maiden rakennuslakien määräyksissä annetaan erilaisia eristystasojen suositusarvoja, mutta uusien rakennusten tyypilliset arvot ovat 60–80%. Tarkasta paikalliset suositukset oman maasi rakennuslaista.

14.1.2.3 Kastepiste- ja eristehälytysten asettaminen

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

Valitse icon Väri ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

Valitse nuolinäppäimillä jokin seuraavista:

(Kastepistehälytys).
(Eristehälytys).

Paina nuolinäppäinpainiketta. Näkyviin tulee valintaikkuna, jossa voit asettaa hälytysasetukset.

Seuraavat parametrit voidaan määrittää kastepistehälytystä varten:

Ilman lämpötila: Tämänhetkinen ilman lämpötila.
Suhteellinen kosteus: Tämänhetkinen suhteellinen kosteus.
Suhteellisen kosteuden raja: Suhteellisen kosteuden taso, jolla haluat hälytyksen laukeavan. 100 % suhteellinen kosteus tarkoittaa, että kosteus tiivistyy vedeksi (= kastepiste). 70 % tai sitä korkeampi suhteellinen kosteus voi aiheuttaa homeriskin.

Seuraavat parametrit voidaan määrittää eristehälytystä varten:

Sisälämpötila: Tämänhetkinen sisälämpötila.
Ulkolämpötila: Tämänhetkinen ulkolämpötila.
Lämpöindeksi: eristystaso (kokonaisluku välillä 0 ja 100).

Paina nuolinäppäinpainiketta. Valintaikkuna sulkeutuu.
