6  Kameran esittely

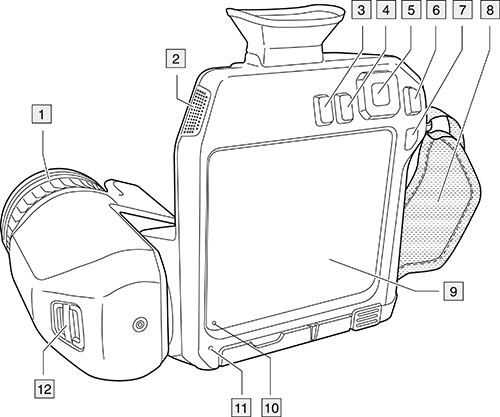

6.1  Kuva takaa

Graphic
  1. Tarkennusrengas.
  2. Kaiutin.
  3. Ohjelmoitava painike.
  4. Kuvakansiopainike.
  5. Nuolinäppäimet ja keskipainike.
  6. Paluupainike.
  7. Virtapainike.
  8. Käsihihna.
  9. LCD-monikosketusnäyttö
  10. Valoanturi.
  11. Mikrofoni.
  12. Kaulahihnan kiinnityskohta.

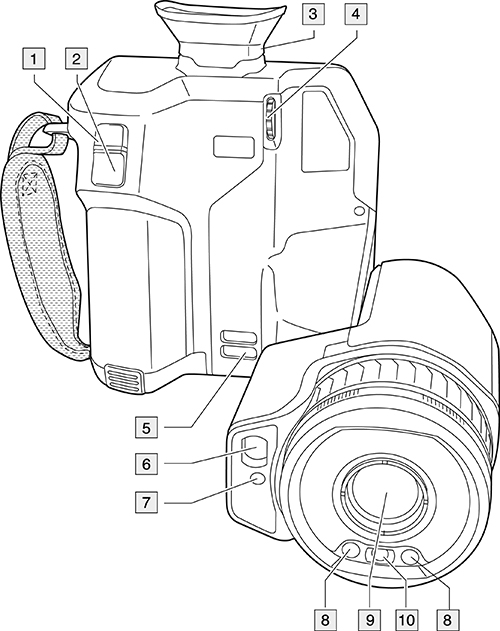

6.2  Kuva edestä

Graphic
  1. Automaattitarkennuspainike.
  2. Save-näppäin
  3. Etsin
  4. Etsimen diopterikorjauksen säätönuppi.
  5. Kaulahihnan kiinnityskohta.
  6. Laservastaanotin.
  7. Laserlähetin.
  8. Kameran lamppu (vasen ja oikea puoli).
  9. Infrapunalinssi.
  10. Digitaalikamera.

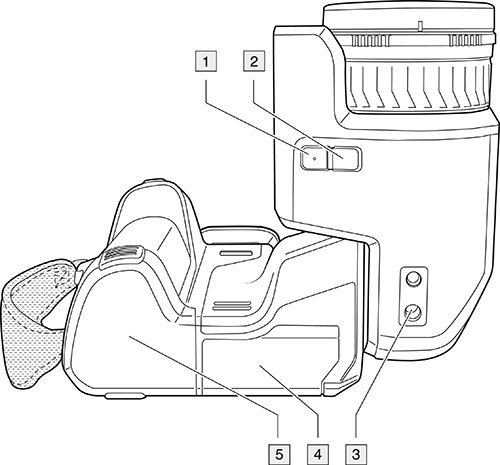

6.3  Kuva alhaalta

Graphic
  1. Laserpainike.
  2. Ohjelmoitava painike.
  3. Jalustan kiinnike.
  4. Liitintilan kansi.
  5. Akku

6.4  Laseretäisyysmittari ja laserosoitin

Laseretäisyysmittari koostuu laserlähettimestä ja laservastaanottimesta. Laserlähetin toimii myös laserosoittimena.

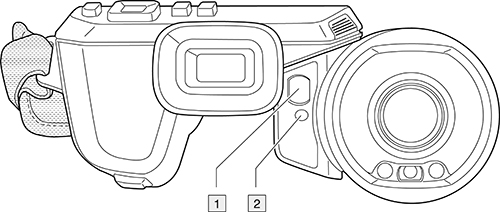

6.4.1  Laserlähetin ja -vastaanotin

Graphic
  1. Laservastaanotin.
  2. Laserlähetin.

6.4.2  Sijainti ja etäisyys

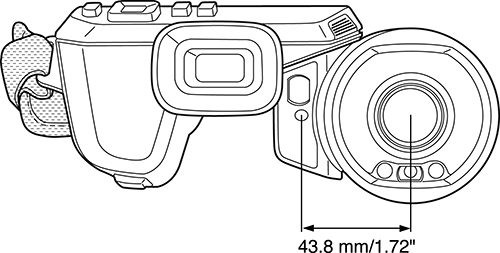

Tämä kuva osoittaa laserlähettimen sijainnin ja etäisyyden infrapunalinssin optisesta keskipisteestä. Laserlähetin ja optinen akseli ovat yhdensuuntaiset.
Graphic

6.4.3  Laservaroitustarra

Kameraan kiinnitetyssä laservaroitustarrassa ovat seuraavat tiedot:
Graphic

6.4.4  Laserin vaatimustenmukaisuus

Aallonpituus: 650 nm. Maks. lähtöteho: 1 mW.
Tämä tuote on vaatimusten 21 CFR 1040.10 ja 1040.11 mukainen, lukuun ottamatta Laser Notice -julkaisussa Nro 50, 24.6.2007, julkaistuja poikkeuksia.

6.5  Etsin ja näyttö

Kamerassa oleva anturi havaitsee, milloin katsot etsimeen ja tällöin sammuttaa näytön automaattisesti. Tätä toimintoa voi muuttaa asetuksissa. Siirry kohtaan icon (Asetukset) > Laitteen asetukset > Näytön asetukset > Aktiivinen näyttö. Lisätietoja on kohdassa 23.5 Laiteasetukset .

6.6  Näytön osat

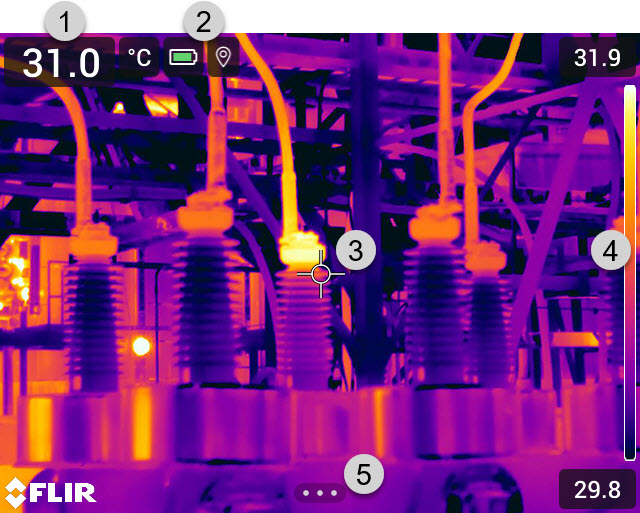

6.6.1  Yleistä

Graphic
  1. Tulosruutu
  2. Tilakuvakkeet
  3. Mittaustyökalu (esimerkiksi mittauspiste).
  4. Lämpötila-asteikko.
  5. Valikkojärjestelmän painike.

6.6.2  Valikkojärjestelmä

Näytä valikkojärjestelmä painamalla nuolinäppäinpainiketta tai napauta valikkojärjestelmän painiketta Graphic .
Graphic
  1. Tallennustilapainike.
  2. Mittausparametripainike.
  3. Kuvatilapainike.
  4. Mittauspainike.
  5. Väripainike.
  6. Asetuspainike.
  7. Päävalikko.
  8. Alivalikko.

6.6.3  Näyttöpainikkeet

Graphic
  1. Työkansiopainike: koskettamalla tätä avaat valikon, jossa voit luoda uusia kansioita ja vaihtaa käytössä olevaa kansiota.
  2. Lamppupainike: koskettamalla tätä kameran lamppu syttyy tai sammuu.
  3. Jatkuvan automaattitarkennuksen painike: koskettamalla tätä jatkuva automaattitarkennus otetaan käyttöön tai poistetaan käytöstä.
  4. Kuvan päälle tulevan grafiikan painike: koskettamalla tätä voit näyttää tai piilottaa kaikki kuvan päällä näkyvän grafiikan tai kuvan päällä olevat tiedot.
  5. Lämpötila-asteikon painike: koskettamalla tätä voit vaihtaa automaattisen ja manuaalisen kuvansäätötilan välillä.

6.6.4  Tilakuvakkeet ja symbolit

icon
Akun tilan merkkivalo.
  • Kun akun varaustila on yli 75 %, merkkivalo palaa vihreänä.
  • Kun akun varaustila on 15–75 %, merkkivalo palaa keltaisena.
  • Kun akun varaustila on alle 15%, merkkivalo palaa punaisena.
icon
Muistikortin jäljellä oleva tallennuskapasiteetti on alle 100 Mt.
icon
GPS on käytössä.
Jos kuvake on harmaa, kamera ei löydä GPS-signaalia.
icon
Ulkoisen infrapunaikkunan kompensointi on käytössä.
icon
icon
Kamera on pariliitetty FLIR Ignite -tiliin.
Kamera on pariliitetty mutta ei saa yhteyttä FLIR Ignite -tiliin (ei internetyhteyttä).
icon
Bluetooth-kuulokemikrofoni on liitetty.
icon
Laser on käytössä.

6.6.5  Alas pyyhkäistävä valikko

Avaa alas pyyhkäistävä valikko, aseta sormi näytön yläosaan ja pyyhkäise alas.
Graphic
  1. Muistikortin tallennustila.
  2. Akun tilan merkkivalo.
  3. Bluetooth -painike: Ota Bluetooth käyttöön tai poista se käytöstä napauttamalla painiketta. Avaa Bluetooth-asetusvalikko koskettamalla pitkään. Katso myös osio 21 Pariliitoksen luominen Bluetooth‎-laitteiden kanssa .
  4. Wi-Fi-painike: Ota Wi-Fi käyttöön tai poista se käytöstä napauttamalla painiketta. Avaa Wi-Fi-asetusvalikko koskettamalla pitkään. Katso myös osio 20 Wi-Fi-asetusten määrittäminen .
  5. Ignite-lataus-painike: Ota kuvien ja videoiden automaattinen lataus käyttöön tai poista se käytöstä koskettamalla. Katso myös osio 9.5 Automaattinen lataus .
  6. Lamppu-painike: koskettamalla tätä voit ottaa kameran lampun käyttöön tai poistaa sen käytöstä.
  7. Näytön kirkkauden säätö: Ota näytön kirkkauden automaattinen säätö käyttöön tai poista se käytöstä koskettamalla. Säädä näytön kirkkautta manuaalisesti vetämällä säädintä.
  8. FLIR Ignite -käyttäjätili, johon kamera on yhdistetty. Lisätietoja on kohdassa 9.4 Laiteparin muodostaminen FLIR Ignite‎n kanssa .
  9. FLIR Ignite -tilin tallennustila.

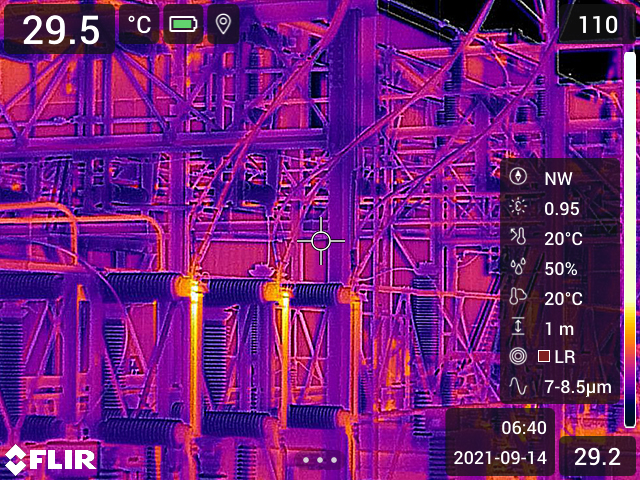

6.6.6  Kuvan päällä näkyvät tiedot

Kuvatiedot sisältävät mm. päivämäärän, emissiivisyyden ja ilman lämpötilan. Kaikki kuvatiedot tallennetaan kuvatiedostoon, ja niitä voi tarkastella kuvakansiossa. Voit myös valita, että valitut kohteet näkyvät kuvan päällä näkyvinä tietoina. Kaikki reaaliaikaisen kuvan päällä näkyvät tiedot näkyvät myös tallennetuissa kuvissa. Lisätietoja on kohdissa 23.5 Laiteasetukset ja 11.8 Kaiken kuvan päällä näkyvän tiedon piilottaminen .
Graphic

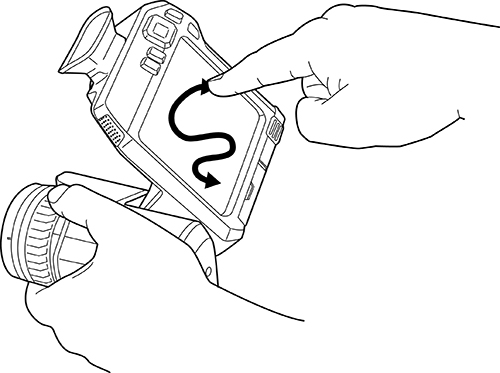

6.7  Valikoissa liikkuminen

    Valikoissa voi liikkua kahdella tavalla:
  • Voit käyttää sormeasi tai kapasitiiviselle kosketusnäytölle suunniteltua kynää.
  • Voit käyttää nuolinäppäimistöä ja Takaisin-painiketta icon .
Graphic
Graphic

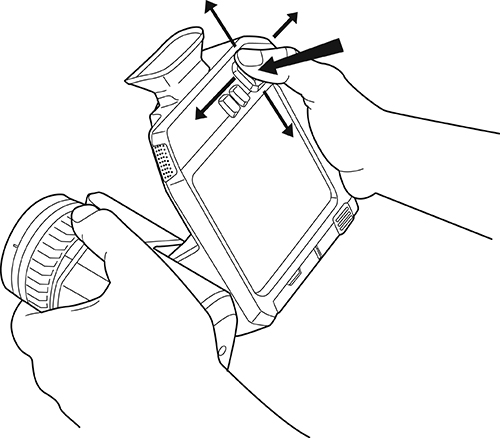

6.7.1  Liikkuminen valikossa nuolinäppäinpainikkeen avulla

Voit liikkua valikossa nuolinäppäinpainikkeen ja paluupainikkeen avulla seuraavasti:
  • Saat valikon näkyviin painamalla nuolinäppäinpainikkeen keskikohtaa.
  • Selaa valikoita, alivalikoita ja valintaikkunoita sekä muuta valintaikkunoissa olevia arvoja painamalla nuolinäppäimellä ylös/alas tai vasemmalle/oikealle.
  • Vahvista valikoissa ja valintaikkunoissa tekemäsi muutokset ja asetukset painamalla nuolinäppäinpainikkeen keskikohtaa.
  • Poistu valintaikkunoista ja palaa valikkoon painamalla paluupainiketta icon .
