19  Tarkkailutilan hälytys

Tarkkailutilan hälytystä voi käyttää lämpötilan poikkeamien havaitsemiseen tutkittaessa useita kohteita samankaltaisella/vakioidulla määrityksellä.

19.1  Yleistä

Tarkkailutilan hälytyksen pohjaksi on ensin koottava vertailulämpötilanäytteitä. Kun kohdetta tarkkaillaan, kamera vertaa mitattua lämpötilaa vertailunäytteiden keskiarvoon. Jos kamera havaitsee lämpötilan, joka ylittää määritetyn raja-arvon, hälytys laukeaa.

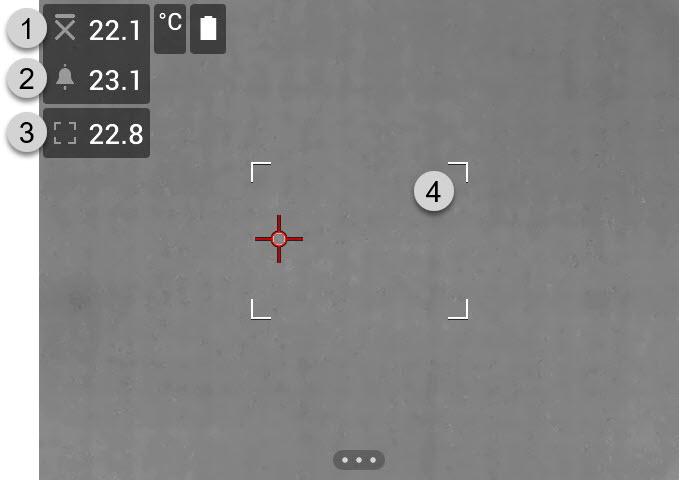

Graphic
  1. Näytteiden keskilämpötila
  2. Hälytysraja
  3. Mitattu lämpötila
  4. Mittausneliö.
Kamera havaitsee ja mittaa mittausneliön sisällä olevan kuumimman kohdan lämpötilan.
Jos mitattu lämpötila ylittää hälytysrajan, hälytys laukeaa. Kamera myös värittää punaisella kuvan kaikki osat, joiden lämpötila on hälytysrajan yläpuolella.
Hälytysraja on näytteiden keskilämpötilan ja sallitun poikkeaman summa.

19.2  Työnkulku

    Tarkkailutilan työnkulku sisältää seuraavat vaiheet:
  1. Ota tarkkailutilan hälytys käyttöön ja määritä se.
  2. Tallenna vertailunäytteet.
  3. Suorita tarkkailu.
  4. Tallenna uudet näytteet, jotta näytteiden keskiarvo pysyy ajan tasalla.

19.2.1  Tarkkailutilan hälytyksen käyttöönotto ja määrittäminen

  1. Ota tarkkailutila käyttöön valitsemalla icon (Asetukset) > Laitteen asetukset > Käyttäjäliittymän asetukset > Tarkkailutila = Käytössä.
  2. Ota tarkkailutilan hälytys käyttöön valitsemalla icon (Tallennustila) > icon (Tarkkailu).
  3. Tarkkailu-valintaikkunassa voidaan määrittää hälytyksen asetukset:
    • Hyväksytty poikkeama: Poikkeama näytteen keskilämpötilasta.
    • Hälytysääni: Äänimerkki kuuluu tai ei kuulu, kun hälytys laukeaa.

19.2.2  Vertailunäytteiden tallentaminen

Ennen kuin tarkkailu voidaan käynnistää, on tallennettava vertailunäytteet. Niiden avulla lasketaan vertailulämpötilan keskiarvo.
Viitenäytteet tallennetaan tarkastamalla 10 tarkastuskohdetta. Varmista, että näiden kohteiden lämpötila on normaali.
  1. Suuntaa kamera kohti tarkastuskohdetta, jonka lämpötila on normaali. Kohteen on oltava mittausneliön kehyksen sisällä.
  2. Säädä kameran tarkennusta.
  3. Tallenna näyte painamalla yhtä ohjelmoitavista painikkeista.
  4. Toista yllä olevia vaiheita, kunnes 10 näytettä on tallennettu.

19.2.3  Tarkkailun suorittaminen

  1. Suuntaa kamera kohti tarkastuskohdetta. Kohteen on oltava mittausneliön kehyksen sisällä.
  2. Säädä kameran tarkennusta.
  3. Kamera mittaa ja arvioi lämpötilan. Jos lämpötila on hälytysrajaa korkeampi, hälytys laukeaa. Kamera värittää punaisella kuvan kaikki osat, joiden lämpötila on hälytysrajan yläpuolella.
  4. Vaihtoehtoisesti: Tallenna uusi näyte.
    Paina yhtä ohjelmoitavista P-painikkeista.
