12 Travailler avec les modes d'image

12.1 Général

La caméra peut enregistrer simultanément des images thermiques et visuelles. En choisissant le mode d'image, vous sélectionnez le type d'image qui s'affiche à l'écran.

La caméra prend en charge les modes d'image suivants :

Thermique : une image infrarouge s'affiche.
MSX (Multi Spectral Dynamic Imaging) : la caméra affiche une image infrarouge sur laquelle les contours des objets sont améliorés par des détails de l'image visuelle.
Picture in picture : une image infrarouge s'affiche sur la photo visuelle.
Caméra numérique : l'image visuelle prise par la caméra numérique s'affiche.
Macro : ce mode permet la mise au point sur des objets très proches de l'objectif de la caméra. Une image infrarouge s'affiche.

Remarque

Pour les modes d'image MSX, Thermique et PiP (Picture in Picture), toutes les informations thermiques et visuelles sont enregistrées avec l'image. Cela signifie que vous pouvez modifier l'image ultérieurement dans l'image archivée ou dans un logiciel de thermographie FLIR, et sélectionner l'un des modes d'image.
Dans le mode d'image Caméra numérique, l'enregistrement d'une image permet de stocker une image numérique d'une résolution de 5 MP, sans informations thermiques.
Vous pouvez choisir d'éteindre la caméra numérique, ce qui peut notamment être nécessaire dans les zones réglementées et les situations confidentielles (p. ex., médecin/patient). Sélectionnez (Options) > Options d'enregistrement et stockage > Caméra numérique = Désactivée. Lorsque la caméra numérique est désactivée, seul le mode Thermique est activé.
Seuls les modes d’image Thermique MSX, Thermique et PiP (Picture in Picture) (image dans l’image) fonctionnent correctement pour les objectifs étalonnés. L’objectif livré avec la caméra est étalonné en usine. Pour étalonner un nouvel objectif, voir la section 7.16 Étalonnage de la combinaison de caméras à objectif .
Lorsque le mode Macro est sélectionné, le laser est automatiquement désactivé.
Le support du mode Macro dépend de l'objectif de la caméra.
En mode Macro, aucune information visuelle n'est enregistrée.

12.2 Exemples d'image

Le tableau suivant explique les différents types de modes d'image.

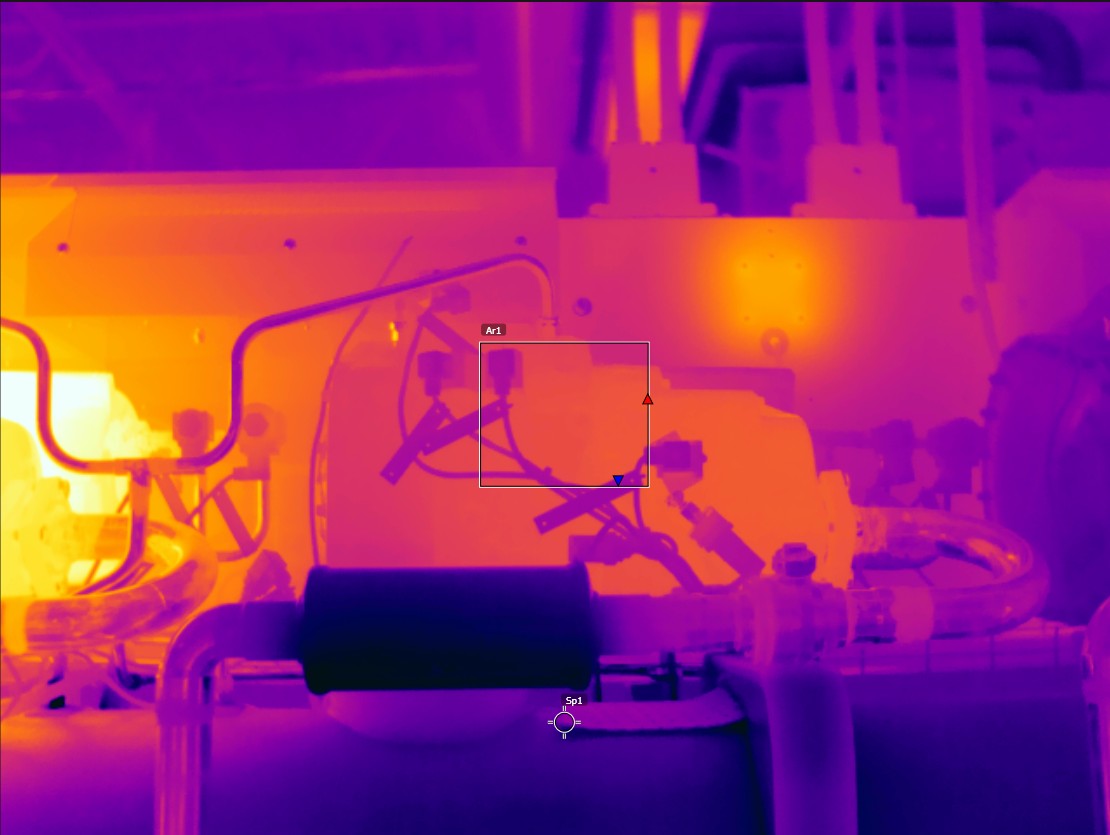

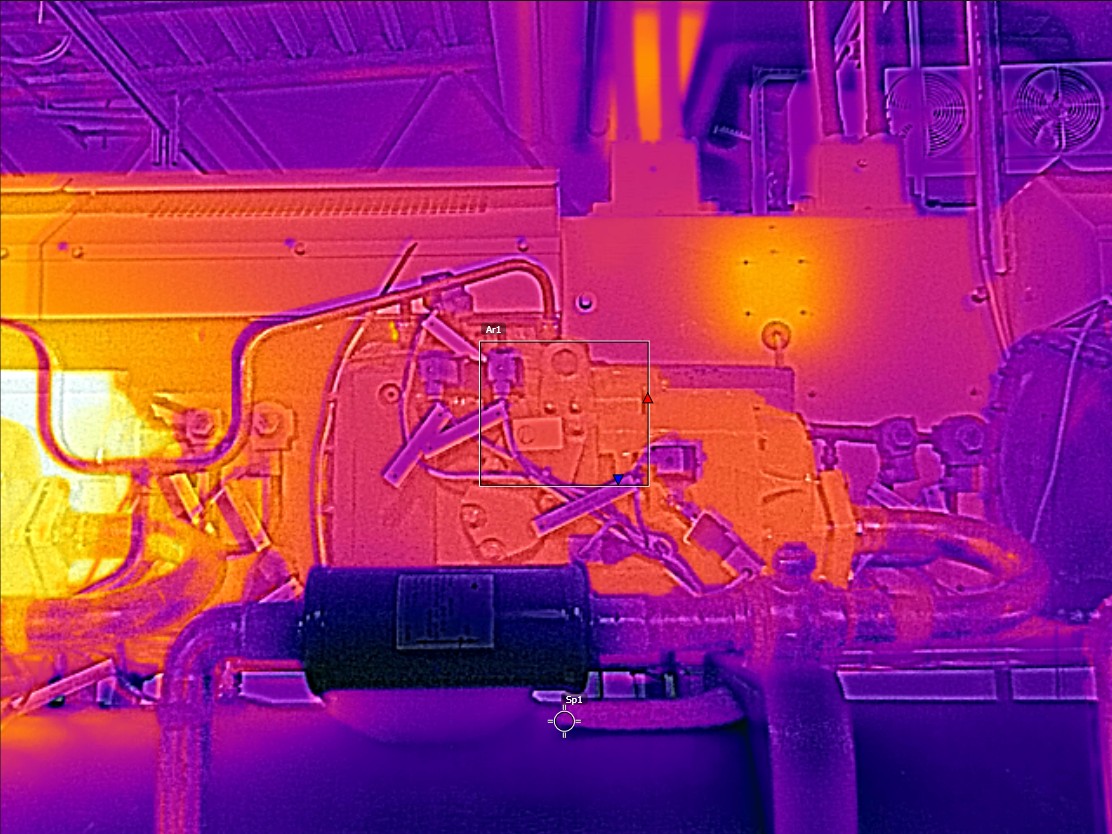

Thermique	Thermique MSX

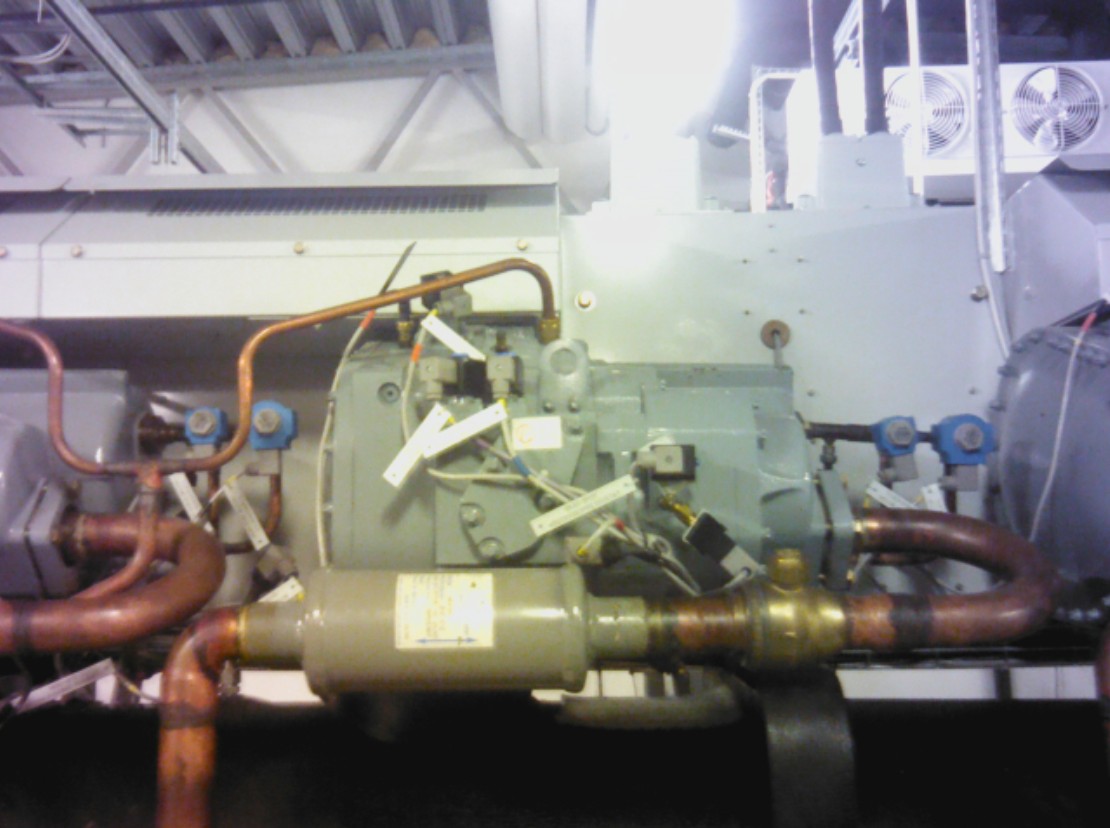

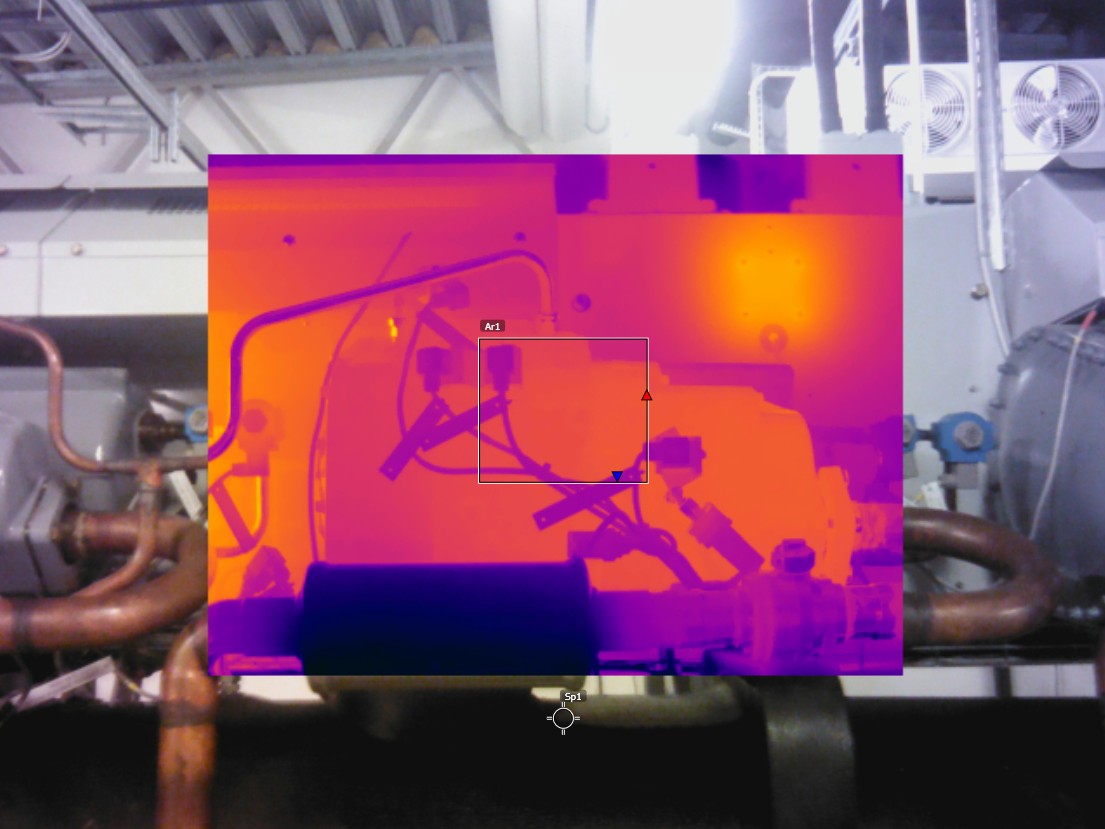

PiP (Picture in Picture)	Caméra numérique

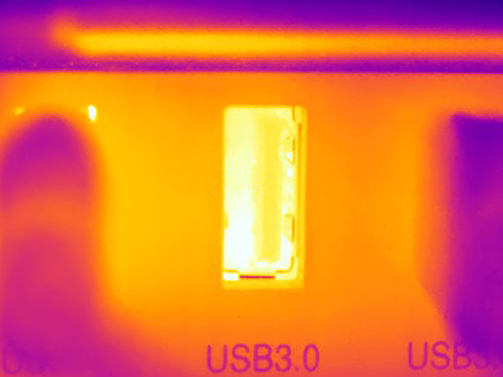

Macro

12.3 Sélectionner le mode d'image

Procédez comme suit :

Appuyez sur le pavé de navigation pour afficher les menus.

Sélectionnez icon (Mode de l'image) et appuyez sur le pavé de navigation pour afficher un sous-menu.

Le pavé de navigation vous permet de sélectionner l’une des options suivantes :

(MSX).
(Thermique).
(PiP Picture in picture).
(Caméra numérique).
(Macro).

Appuyez sur le pavé de navigation pour confirmer et quitter le mode menu.

Si le mode PiP (Picture in picture) est sélectionné, vous pouvez à ce stade déplacer et redimensionner l'image infrarouge à l'aide de l'écran tactile.
