14  Utilisation des alarmes couleurs et isothermes

14.1  Alarmes couleurs

En utilisant des alarmes couleurs (isothermes), les anomalies peuvent facilement être détectées dans une image infrarouge. La commande isotherme applique une couleur contrastée à tous les pixels avec une température supérieure, inférieure ou entre les niveaux de température définis. La caméra est équipée d'isothermes spécialement conçus pour les bâtiments : alarmes de condensation et d'isolation.
Vous pouvez faire en sorte que la caméra déclenche les types d'alarmes couleurs suivants :
  • Alarme supérieure : une couleur de contraste s'applique à tous les pixels situés à une température supérieure au niveau de température spécifié.
  • Alarme inférieure : une couleur de contraste s'applique à tous les pixels situés à une température inférieure au niveau de température spécifié.
  • Alarme d'intervalle : une couleur de contraste s'applique à tous les pixels situés à une température entre deux niveaux de température spécifiés.
  • Alarme de condensation : se déclenche lorsque la caméra détecte une surface dont l'humidité relative dépasse la valeur prédéfinie.
  • Alarme d'isolation : se déclenche en présence d'un défaut d'isolation dans un mur.
Le tableau suivant explique les différentes alarmes couleurs (isothermes).
Graphic

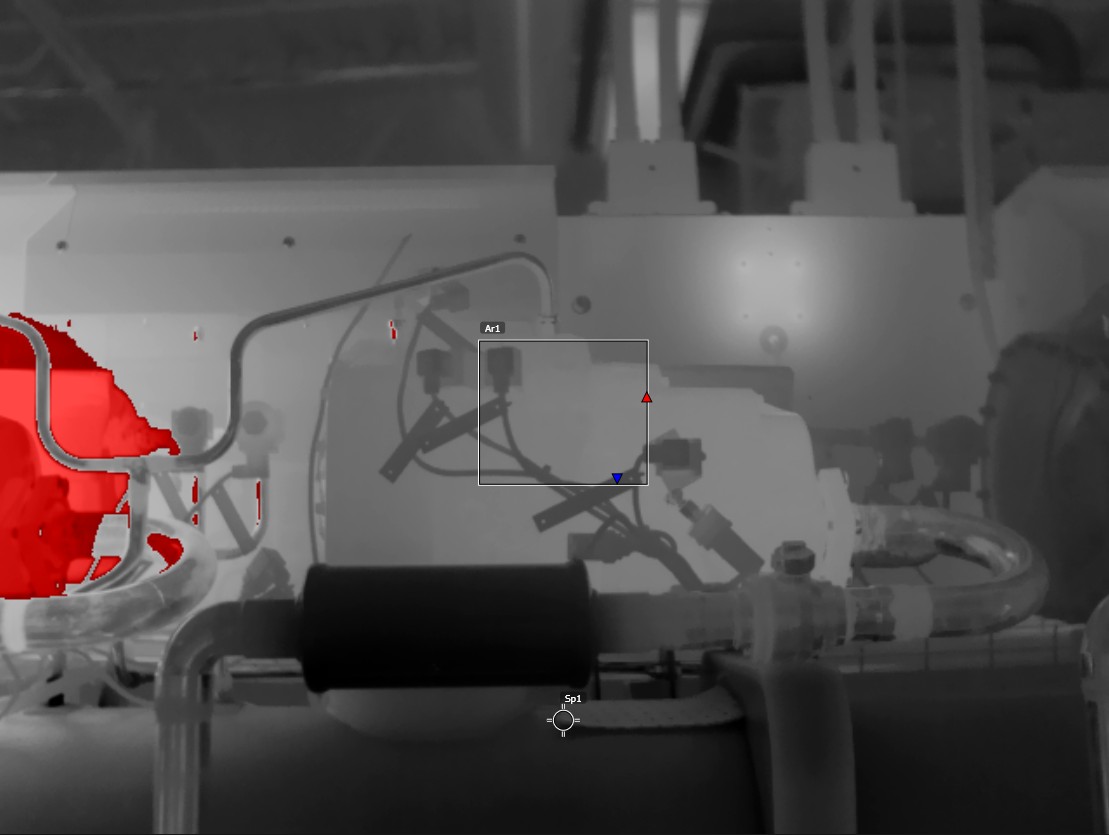

Au-dessus du seuil d'alarme
Graphic

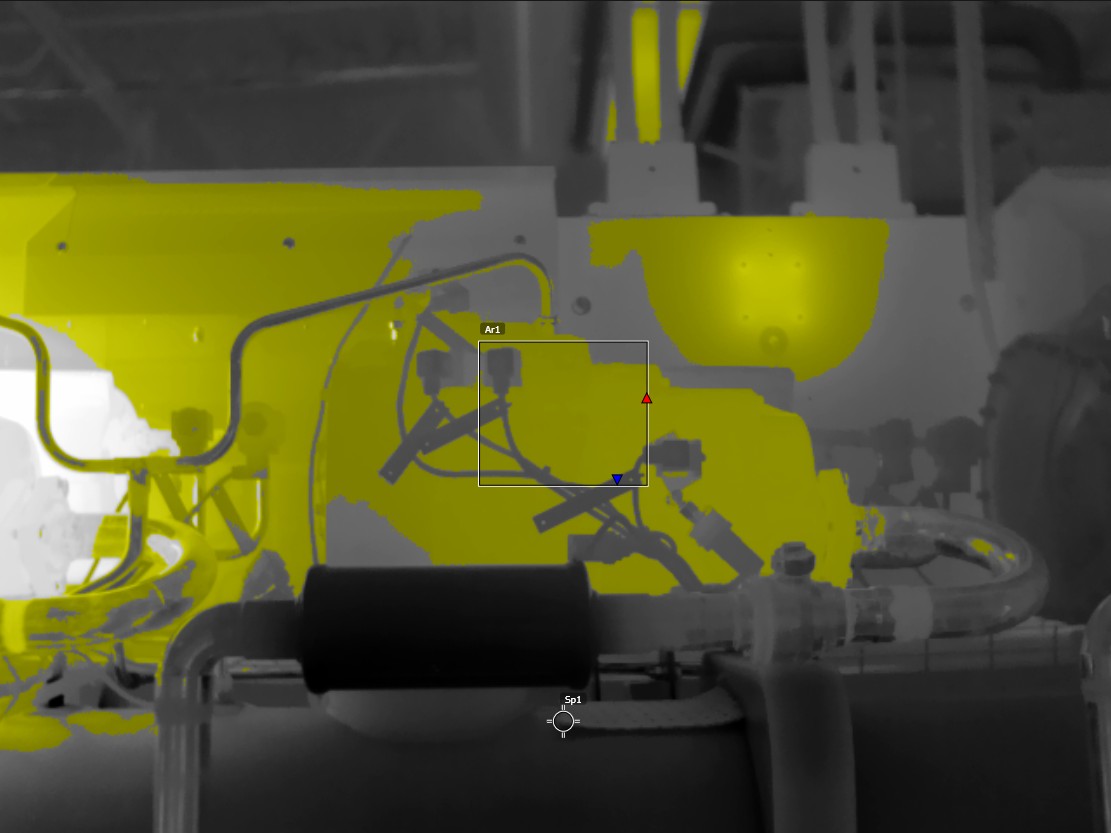

Sous le seuil d'alarme
Graphic

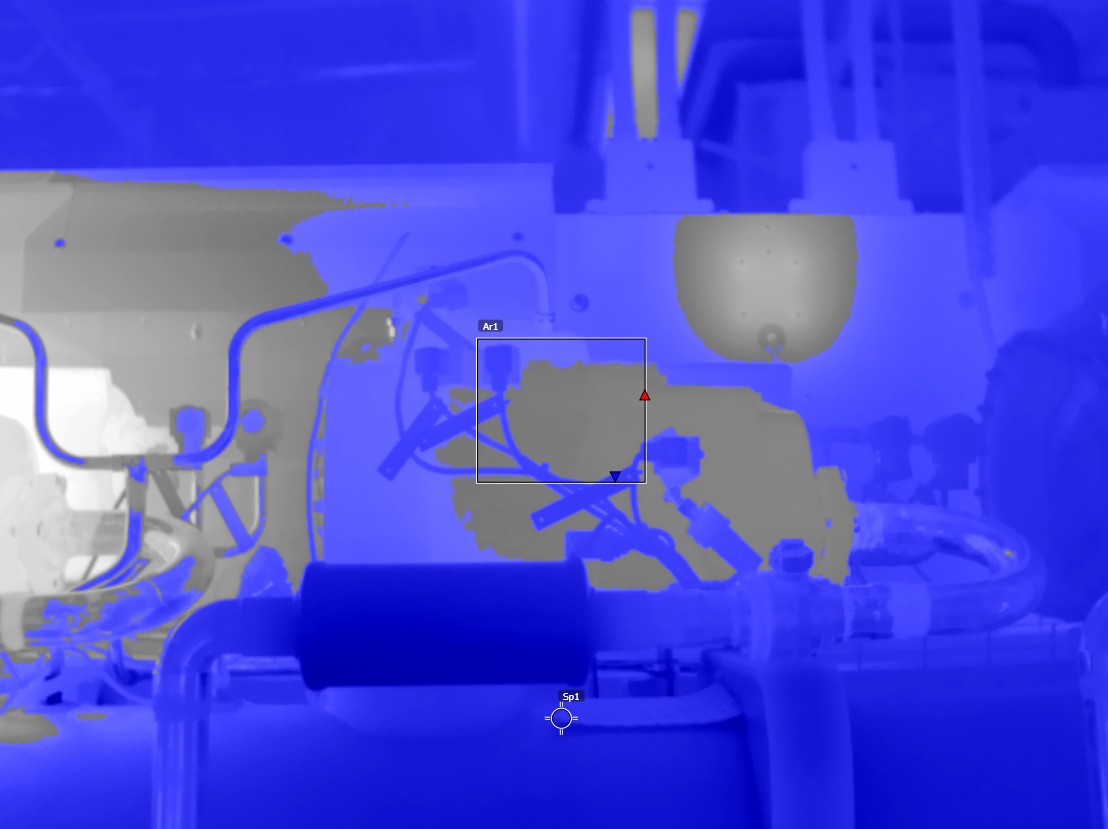

Alarme d’intervalle
Graphic

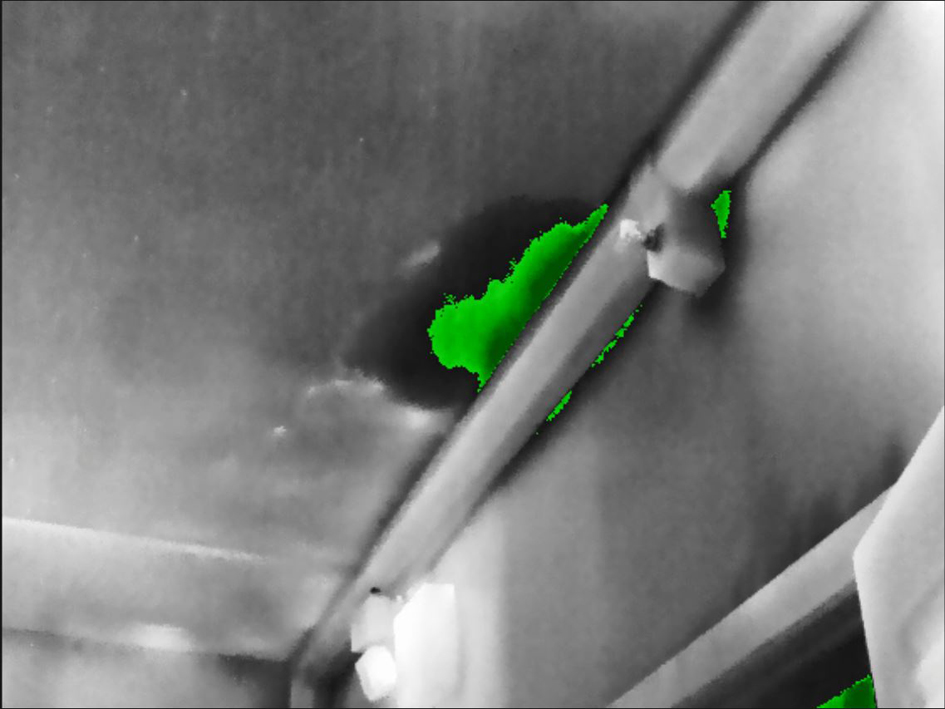

Alarme de condensation
Graphic

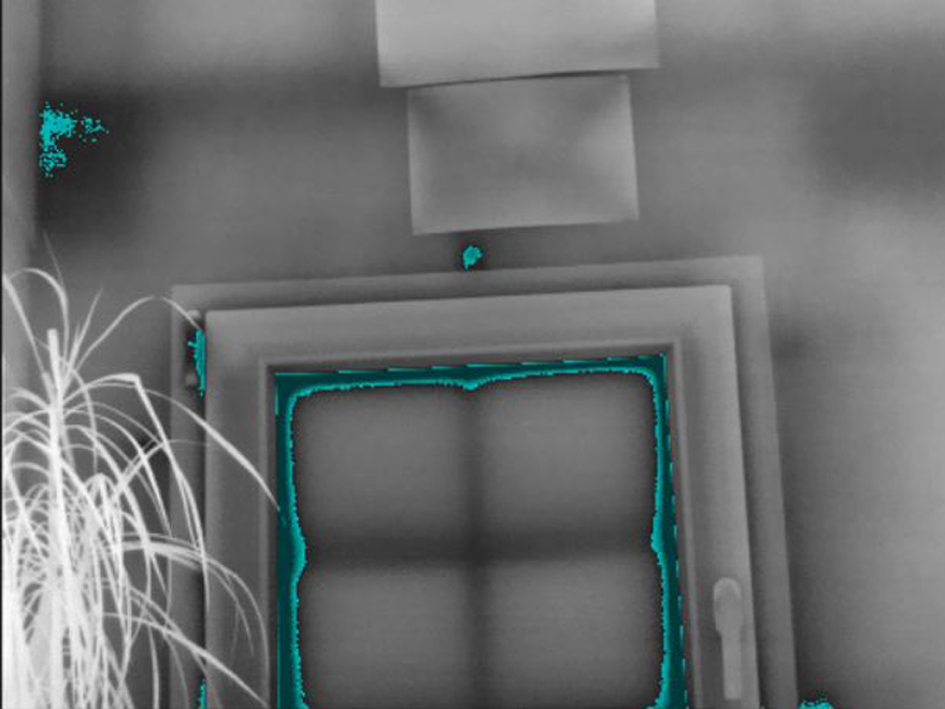

Alarme d’isolation


14.1.1  Configuration des alarmes supérieure, inférieure et d'intervalle

1

Appuyez sur le pavé de navigation pour afficher les menus.

2

Sélectionnez icon (Couleur) et appuyez sur le pavé de navigation. Un sous-menu s'affiche.

3

Le pavé de navigation vous permet de sélectionner l’une des options suivantes :

  • icon (Au-dessus du seuil d'alarme).
  • icon (Sous le seuil d'alarme).
  • icon (Alarme d'intervalle).
4

Appuyez sur le pavé de navigation. Une boîte de dialogue dans laquelle vous pouvez définir les paramètres de l'alarme s'affiche.

    Les paramètres Au-dessus du seuil d'alarme et Sous le seuil d'alarme peuvent être définis comme suit :
  • Limite de température.
  • Palette.
    Pour l'alarme de d’intervalle, les paramètres suivants peuvent être définis :
  • Basse température.
  • Haute température.
  • Palette.
5

Appuyez sur le pavé de navigation. La boîte de dialogue se ferme.

14.1.2  Isothermes de bâtiment

14.1.2.1  À propos de l'alarme de condensation

Pour détecter les zones présentant des problèmes d'humidité potentiels, vous pouvez utiliser l'alarme de condensation. Vous pouvez définir l'humidité relative au-dessus de laquelle l'isotherme colorisera l'image.

14.1.2.2  À propos de l'alarme d'isolation

L'alarme d'isolation détecte les zones risquant de présenter un défaut d'isolation dans le bâtiment. L'alarme se déclenche lorsque le niveau d'isolation (appelé index thermique dans la caméra) descend en dessous de la valeur prédéfinie de perte d'énergie à travers un mur.
Chaque code de bâtiment recommande des valeurs différentes pour le niveau d'isolation. Toutefois, les valeurs les plus courantes sont comprises entre 60 et 80 % pour les bâtiments neufs. Reportez-vous à votre code de bâtiment national pour plus de précisions.

14.1.2.3  Configuration des alarmes de condensation et d'isolation

1

Appuyez sur le pavé de navigation pour afficher les menus.

2

Sélectionnez icon (Couleur) et appuyez sur le pavé de navigation. Un sous-menu s'affiche.

3

Le pavé de navigation vous permet de sélectionner l’une des options suivantes :

  • icon (Alarme de condensation).
  • icon (Alarme d'isolation).
4

Appuyez sur le pavé de navigation. Une boîte de dialogue dans laquelle vous pouvez définir les paramètres de l'alarme s'affiche.

Pour l'alarme de condensation, les paramètres suivants peuvent être définis :

  • Température atmosphérique : température atmosphérique actuelle.
  • Humidité relative : humidité relative actuelle.
  • Limite d'humidité relative : le niveau d'humidité relative auquel vous souhaitez que l'alarme se déclenche. Un taux d'humidité relative de 100 % signifie que la vapeur d'eau se condense à partir de l'air en eau (= rosée). Un taux d'humidité relative d'environ 70 % ou plus peut générer des moisissures.

Pour l'alarme d'isolation, les paramètres suivants peuvent être définis :

  • Température intérieure : la température intérieure actuelle.
  • Température extérieure : la température extérieure actuelle.
  • Index thermique : le niveau d'isolation (un nombre entier compris entre 0 et 100).
5

Appuyez sur le pavé de navigation. La boîte de dialogue se ferme.
