19  Alarme de détection

L’alarme de détection peut être utilisée pour détecter les anomalies de température dans une série d’objets inspectés dont la configuration est fixe ou similaire.

19.1  Général

Les principes de base de l’alarme de détection sont d’abord d’établir une base d’échantillons de température de référence. Lorsqu’un objet est analysé, la caméra compare la température mesurée avec la moyenne des échantillons de référence. Si la caméra détecte une température supérieure à un seuil spécifié, une alarme se déclenche.

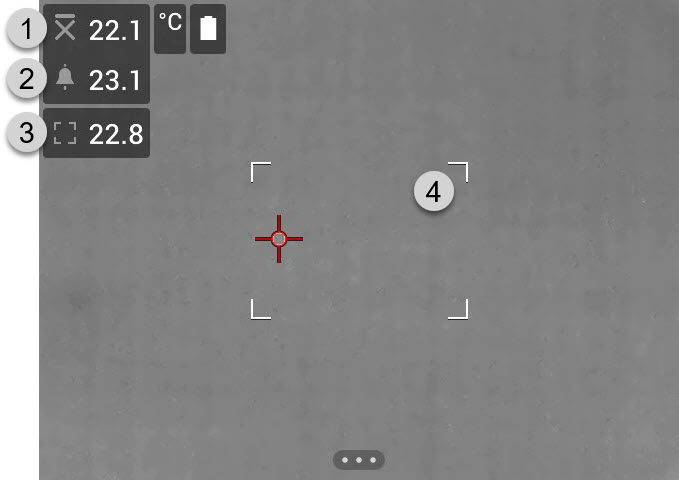

Graphic
  1. Température moyenne prélevée.
  2. Limite de l’alarme.
  3. Température mesurée.
  4. Boîte de mesure.
La caméra détecte et mesure la température du point le plus chaud dans la zone de mesure.
Une alarme se déclenche lorsque la température mesurée est supérieure à la limite de l’alarme. La caméra applique également une couleur rouge à toutes les parties de l’image dont la température est supérieure à la limite de l’alarme.
La limite de l’alarme est la somme d’une température moyenne prélevée et d’une déviation autorisée spécifiée.

19.2  Flux de travail

    Le flux de travail pour l’inspection implique les étapes suivantes :
  1. Activer et configurer l’alarme de détection.
  2. Enregistrer les échantillons de référence.
  3. Effectuer la détection.
  4. Enregistrer les nouveaux échantillons pour maintenir la moyenne prélevée à jour.

19.2.1  Activer et configurer l’alarme de détection

  1. Pour activer le mode de détection, sélectionnez icon (Options) > Configuration du périphérique > Options de l'interface utilisateur > Mode de détection = Activer.
  2. Vous pouvez activer l’alarme de détection en sélectionnant icon (Mode d’enregistrement) > icon (Détection).
  3. Vous pouvez définir les paramètres de l’alarme dans la boîte de dialogue Détection :
    • Écart autorisé : l'écart autorisé à partir de la moyenne prélevée.
    • Son d’alarme : Bip ou aucun son lorsque l’alarme se déclenche.

19.2.2  Enregistrer les échantillons de référence

Avant de commencer la détection, vous devez enregistrer des échantillons de référence. Ils seront utilisés pour calculer la moyenne de température de référence.
L’enregistrement des échantillons de référence se fait en analysant 10 objets d’inspection. Assurez-vous que ces objets présentent une température normale.
  1. Dirigez la caméra vers un objet d’inspection à température normale. L’objet doit se trouver dans le cadre de la zone de mesure.
  2. Réglez la mise au point de la caméra.
  3. Pour enregistrer un échantillon, appuyez sur l’un des boutons programmables.
  4. Répétez les étapes ci-dessus jusqu’à ce que 10 échantillons aient été enregistrés.

19.2.3  Effectuez la détection

  1. Orientez la caméra vers un objet d’inspection. L’objet doit se trouver dans le cadre de la zone de mesure.
  2. Réglez la mise au point de la caméra.
  3. La caméra mesure et évalue la température. Si la température est supérieure à la limite de l’alarme, une alarme se déclenche. La caméra applique une couleur rouge à toutes les parties de l’image dont la température est supérieure à la limite de l’alarme.
  4. En option : Enregistrement d’un nouvel échantillon.
    Appuyez sur l’un des boutons programmables P.
