12 热像仪 Web 服务器界面
12.1 支持的浏览器
- Microsoft Internet Explorer 11 及更高版本。
- Mozilla Firefox 30 及更高版本。

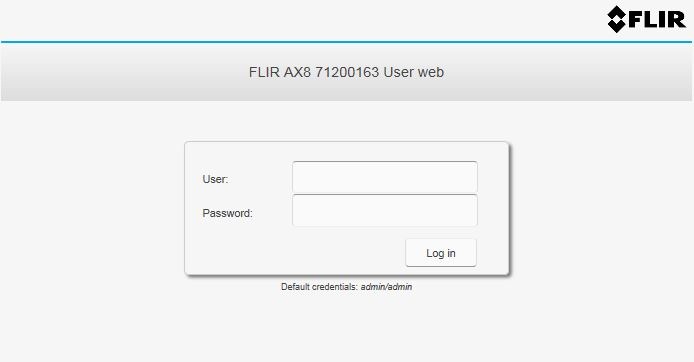

12.2 登录
要登录热像仪 Web 服务器界面，请按以下步骤操作：
双击 FLIR IP Config 中的热像仪。随之出现登录视图。
首次登录时，使用下面的用户登录凭证，请根据用户类型进行选择：
User: admin, Password: admin
User: user, Password: user
User: viewer, Password: viewer
12.3 Camera选项卡
12.3.1 使用图像模式
|
图像模式 |
图像 |
|---|---|
|
Thermal MSX
多波段动态成像：热像仪可显示红外图像，并使用可见光图像细节对目标的边界进行增强。
|
|
|
Thermal
显示整个红外图像。
|
|
|
Visual
显示数码摄像头拍摄的可见光图像。
|
|

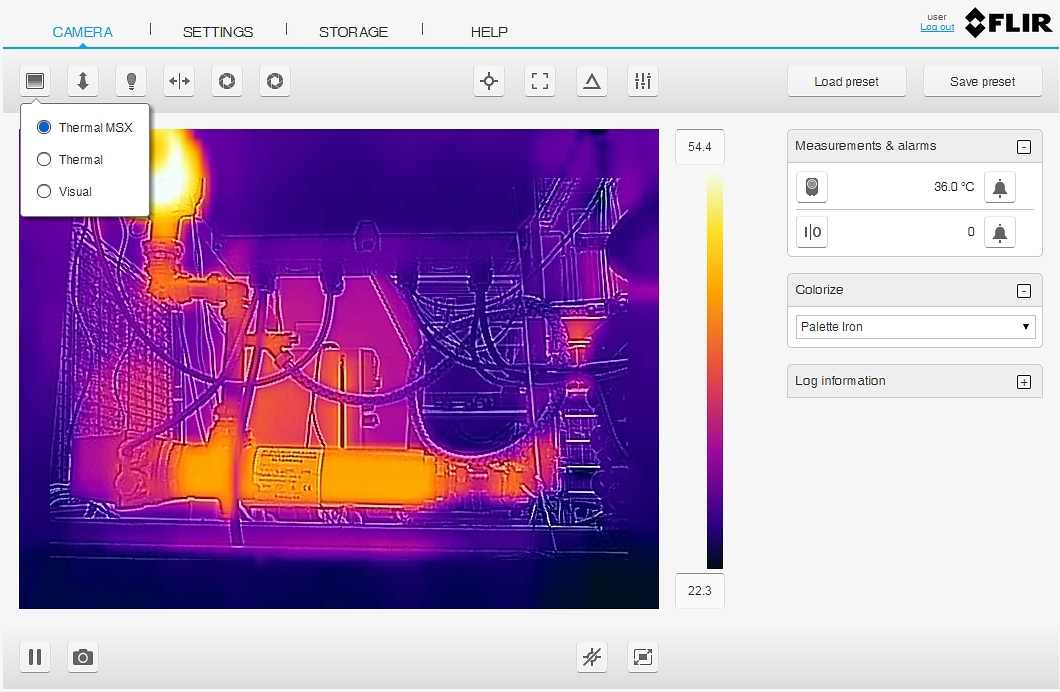

12.3.1.1 选择图像模式
要选择图像模式，请执行以下步骤：
在上方工具栏中，单击 Adjust image mode 图标
。这会显示一个带有单选按钮的对话框。
选择其中一个单选按钮：
- MSX
- 热成像模式
- Visual
如果选择了 Thermal MSX 模式，还要通过下列操作设置热像仪与对象之间的距离：
-
在上方工具栏中，单击 Adjust distance 图标
![icon]()
。这会显示一个带有滑动条的对话框。
![Graphic]()
- 使用滑动条选择热像仪到对象的距离。
。这会显示一个带有滑动条的对话框。
12.3.2 使用热像仪灯
要打开和关闭照明灯，可采用以下操作：
在上方工具栏中，单击 Lamp setting 图标
。这会显示一个带有单选按钮的对话框。
选择其中一个单选按钮：
- On
- Off

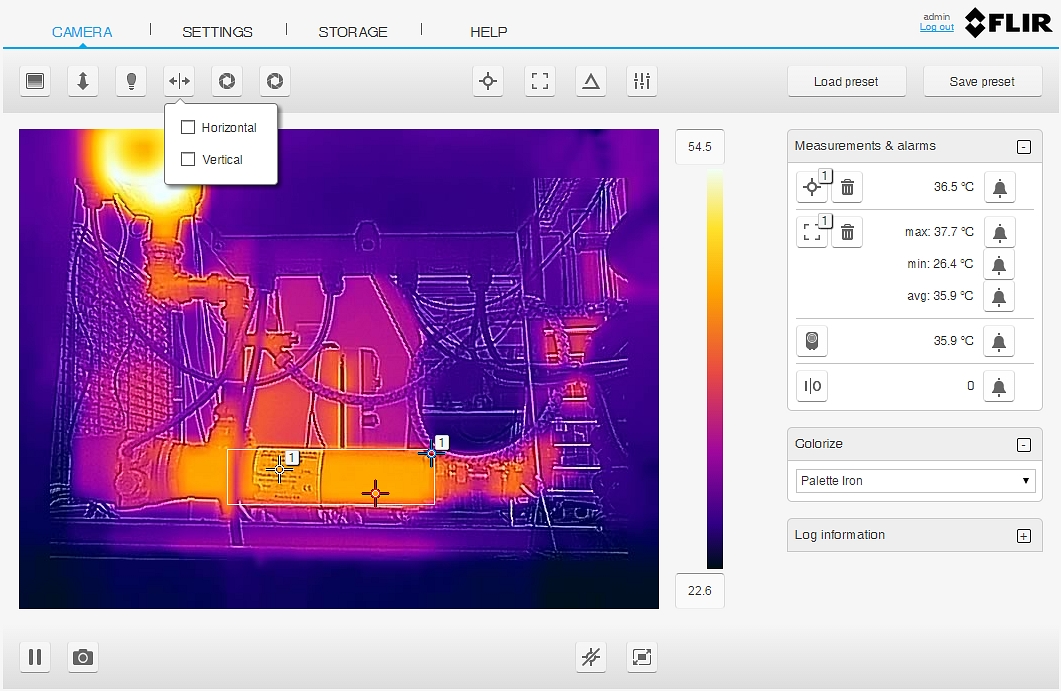

12.3.3 翻转视频图像
|
普通
|
水平翻转
|
|
垂直翻转
|
水平加垂直翻转
|
要更改翻转设置，请按以下步骤操作：
在上方工具栏中，单击 Flip video 图标
。这会显示一个带有复选框的对话框。
选择其中一个复选框或者两个全部选中：
- Horizontal：选中后图像将水平翻转。
- Vertical：选中后图像将垂直翻转。
在更改翻转设置的过程中，视频流将暂停。
12.3.4 校准热像仪
12.3.4.1 概述

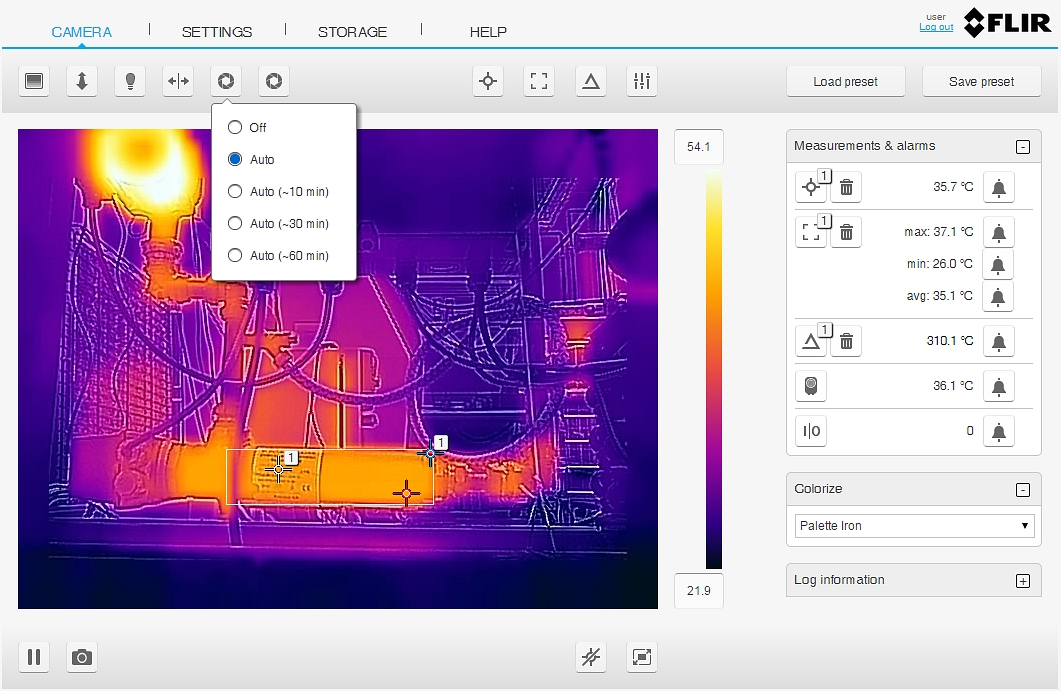

12.3.4.2 自动校准
要设置自动校准，请按以下步骤操作：
在上方工具栏中，单击 Periodic calibration 图标
。这会显示一个带有单选按钮的对话框。
选择其中一个单选按钮：
- Off：禁用自动校准。
- Auto：按需要自动校准。
- Auto (~10 min)：每隔约 10 分钟自动校准一次。
- Auto (~30 min)：每隔约 30 分钟自动校准一次。
- Auto (~60 min)：每隔约 60 分钟自动校准一次。
自动校准过程中，屏幕上的图像下方将显示文本 Calibrating...。

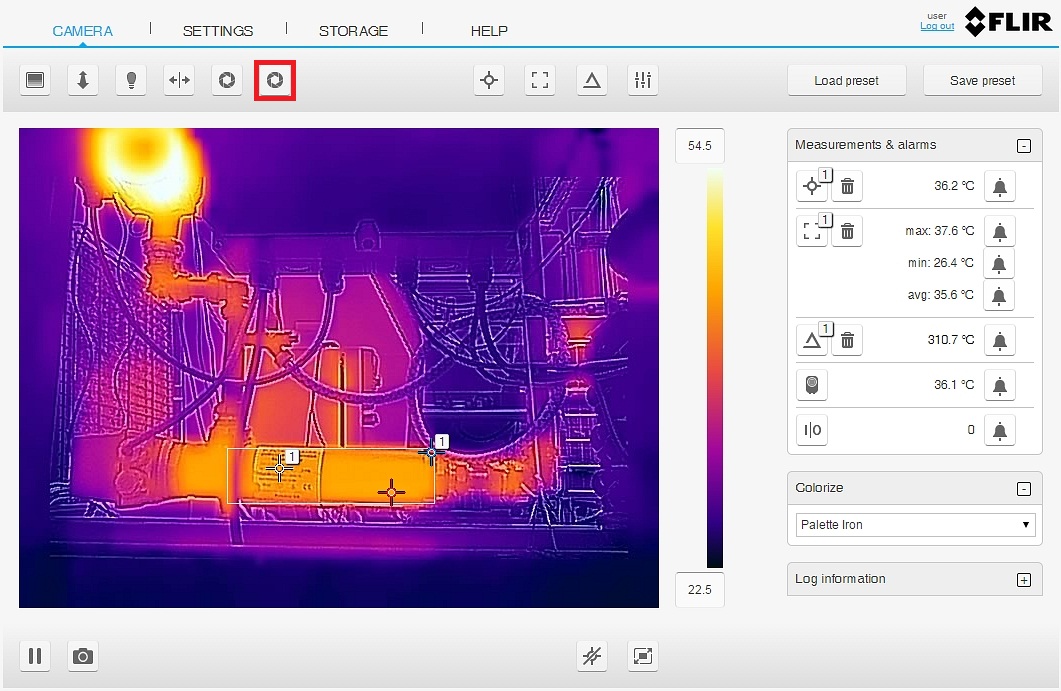

12.3.4.3 手动校准
要执行手动校准，请按以下步骤操作：
在上方工具栏中，单击 Calibrate 图标
。
手动校准过程中，屏幕上的图像下方将显示文本 Calibrating...。
12.3.5 使用测量工具
12.3.5.1 概述
12.3.5.2 点测量工具
要添加点测量工具，请按以下步骤操作：
在上方工具栏中，单击 Spot measurement 图标
。图像上将显示一个带有编号的点。点测量工具还显示在 Measurements & alarms 部分。
要移动测量点，单击图像中的测量点，将其拖放至所需位置。
要设置测量点的局部参数，请参阅 12.3.6.3 局部参数 章节。
要使测量点带有报警功能，请参阅章节 12.3.7 使用报警功能 。
要删除测量点，单击 Measurements & alarms 菜单中测量工具旁边的 Delete 图标
。
12.3.5.3 框测量工具
要添加框测量工具，请按以下步骤操作：
在上方工具栏中，单击 Box measurement 图标
。图像上将显示一个带有编号的框，框中含有一个热点和一个冷点。框工具还显示在 Measurements & alarms 部分。
要移动测量框，单击图像中的测量框内部，将框拖放至所需位置。
要调整测量框大小，单击图像中的测量框边缘，将边缘拖放至所需位置。
要配置测量框的设置，请按下述步骤操作：
-
在 Measurements & alarms 部分，单击 Box 图标
![icon]()
。这会显示一个对话框，用于配置测量框的设置。
![Graphic]()
- 要设置测量框的局部参数，请参阅 12.3.6.3 局部参数 章节。
- 要选择显示哪些测量结果，可使用复选框 Measure box max、Measure box min 和 Measure box avg。
- 要显示一条等温线所覆盖区域占测量框的多大比例，可选中复选框 Isotherm coverage (%)。只有选择了颜色报警（等温线），该设置才有效。详情请参阅 12.3.8.3 等温线 章节。
- 要显示或隐藏叠加图形中的最高和最低温度标记（热点和冷点），选中或取消选中复选框 Show max & min markers。
要使测量框带有报警功能，请参阅 12.3.7 使用报警功能 章节。
要删除测量框，单击 Measurements & alarms 菜单中测量工具旁边的 Delete 图标
。
12.3.5.4 温差测量工具
要添加温差测量工具，请按以下步骤操作：
在上方工具栏中，单击 Delta measurement 图标
。这会在 Measurements & alarms 部分显示温差工具。
在 Measurements & alarms 部分，单击 Delta 图标
。这会显示一个对话框，用于选择差值计算中要使用的测量工具。
在列表框中选择第一个和第二个参数。如果选择参数 Temp，还要在 Temp 列表框中输入固定温度。
完成上述操作之后，单击对话框外部任何区域。
12.3.6 更改对象参数
12.3.6.1 概述
- Emissivity：是指一个物体发出的辐射量，是与理论参考物体（称为“黑体”）在相同温度下的辐射量相比较得出。与辐射率相对的是反射率。辐射率决定了从物体发出的辐射量，而不是反射的辐射量。
- Reflected temperature：用于补偿由物体反射至热像仪的环境辐射。物体的这种属性称为反射率。
- Relative humidity：热像仪与目标对象之间的相对空气湿度。
- Atmospheric temperature：热像仪与目标对象之间的空气温度。
- Distance：热像仪与目标对象之间的距离。
-
External IR window：热像仪与目标对象之间设置了任何保护窗口等选项时使用该功能。该功能具有“开启”和“关闭”两种设置。如果选择“开启”，可以设置以下参数：
- Temperature：外部红外窗口的温度。
- Transmission：穿过窗口的热辐射量。

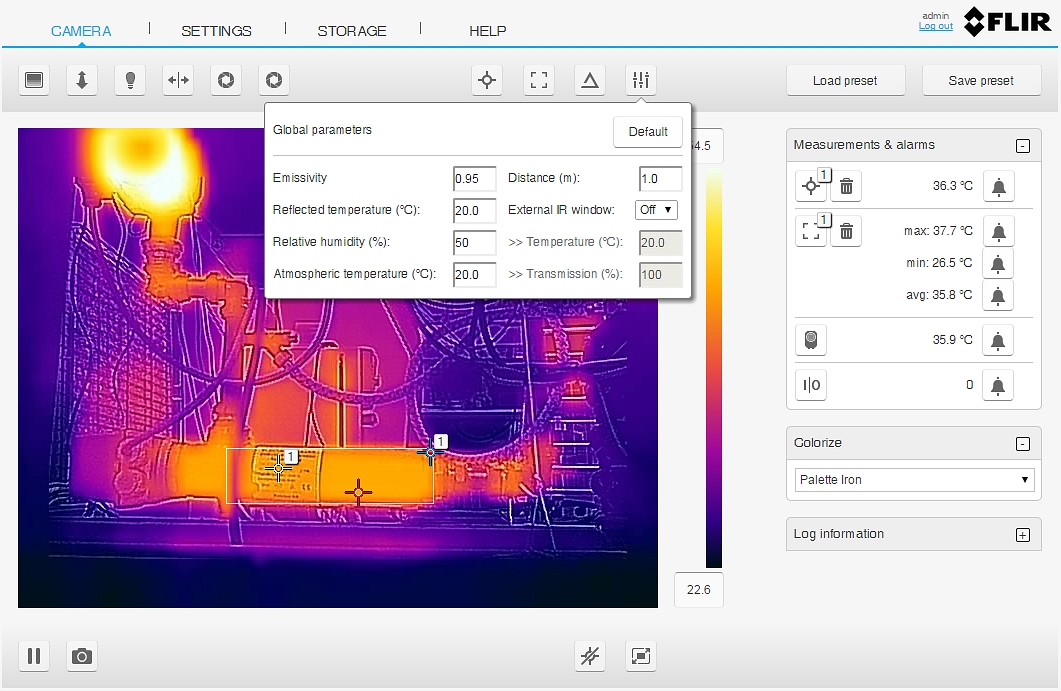

12.3.6.2 全局测量参数
要更改全局测量参数，请按以下步骤操作：
在上方工具栏中，单击 Global measurement parameters 图标
。这会显示一个对话框，用于更改对象参数值。
要将对象参数重置为 FLIR 提供的默认值，单击 Default 按钮。
完成上述操作之后，单击对话框外部任何区域。
12.3.6.3 局部参数
要更改局部对象参数，请按以下步骤操作：
在 Measurements & alarms 部分，单击 Spot 图标
或 Box 图标
。这会显示一个对话框。
在 Local parameters 列表框中，选择 On。这会激活局部参数的使用，让您可以更改对象参数 Emissivity、Reflected temperature 和 Distance 的数值。
要将对象参数重置为全局值，单击 Reset 按钮。
要停用局部参数，选中 Local parameters 列表框中的 Off。
完成上述操作之后，单击对话框外部任何区域。
12.3.7 使用报警功能
12.3.7.1 概述
。
。

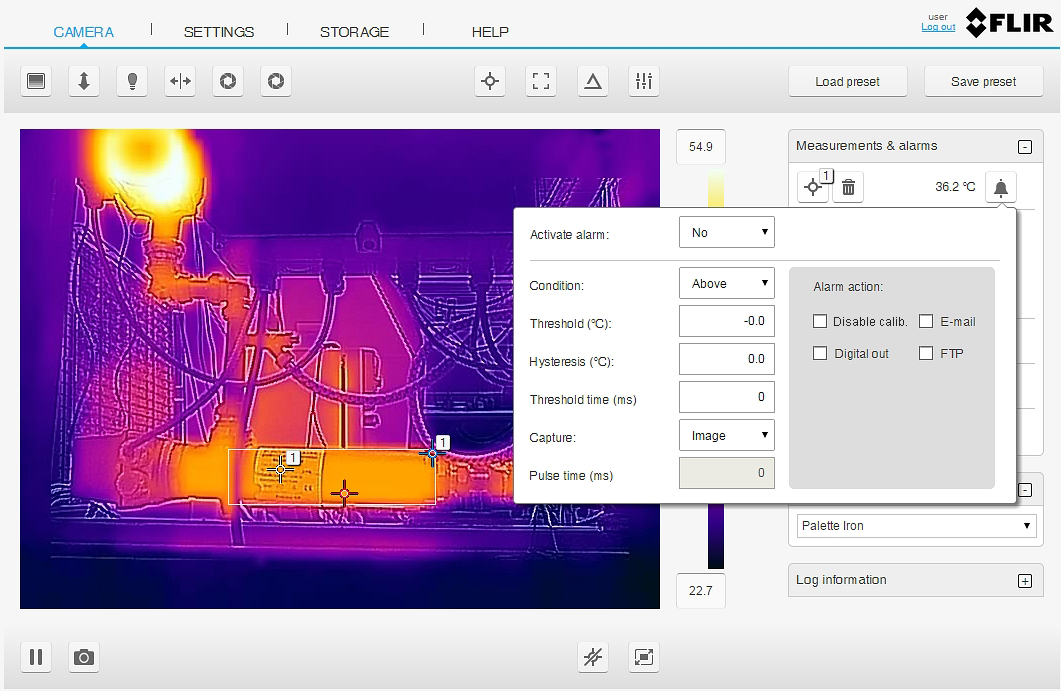

12.3.7.2 基于测量结果设置报警
要根据测量结果配置报警，请按以下步骤操作：
在 Measurements & alarms 部分，单击要配置报警的测量结果旁边的 Alarm 图标
。这会显示一个对话框，用于配置报警参数和操作。
在 Activate alarm 列表框中，选择 Yes 以激活报警。
在 Condition 列表框中，选择报警触发条件：
- Above：当温度高于阈值时触发报警。
- Below：当温度低于阈值时触发报警。
在 Threshold 文本框中，输入温度值作为触发限值。
在Hysteresis文本框中，输入迟滞值。
迟滞是指在不导致触发状态变化的情况下，所允许的温度值变化区间。如果阈值设置为高于 30.0°C，而迟滞设置为 2.0°C，当温度升高至 30.0°C 以上时，触发器会跳变为高电平，并且在温度下降至 28.0°C 以下之前保持高电平。反之，如果阈值设置为低于 30.0°C 并保持相同迟滞值，当温度降至 30.0°C 以下时，触发器则跳变为高电平，并且在温度上升至 32.0°C 以上之前均保持高电平。
在Threshold time文本框中，输入必须要匹配或超过的持续时间，以便触发报警。
持续时间指定触发报警之前必须经过的时间量。这可以用作避免误发报警的强大工具。
在 Capture 列表框中，选择当有报警触发时是捕获和保存图像还是视频序列。随后可以在 Storage 选项卡中查看和管理图像/视频。
- 选择 Image 可捕获触发了报警的图像帧。
- 选择 Video 可捕获一段触发了报警的 5 秒视频序列。
- 如果选择 None，不会捕获任何图像或视频。
在 Alarm action 中，使用复选框确定热像仪在触发报警时将要执行的操作：
- Disable calib.：捕获图像或视频时，暂时禁用定期校准。
- E-mail：自动将捕获的图像或视频发送到 Settings > Alarm recipients 中定义的接收人。
- Digital out：输出数字脉冲。
- FTP：自动将捕获的图像或视频发送到 Settings > Alarm recipients 中定义的 FTP 站点。
如果您选择了报警操作 Digital out，在 Pulse time 文本框中输入脉冲长度（毫秒）。
完成上述操作之后，单击对话框外部任何区域。

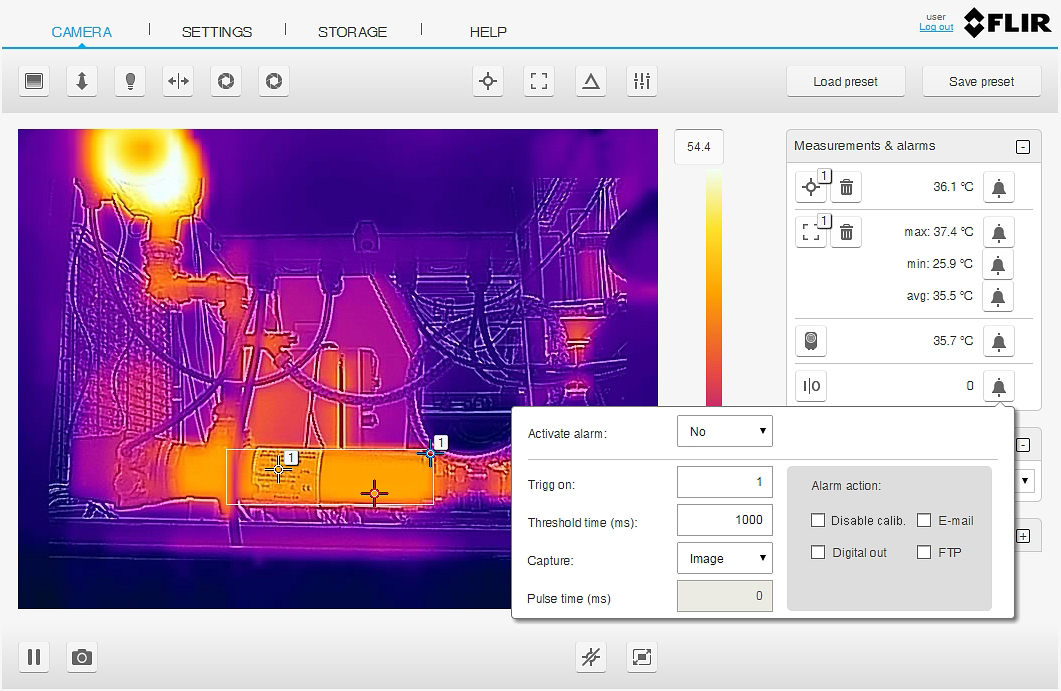

12.3.7.3 基于数字输入设置报警
要根据数字输入配置报警，请按以下步骤操作：
在 Measurements & alarms 部分，单击数字输入结果旁边的 Alarm 图标
。这会显示一个对话框，用于配置报警参数和操作。
在 Activate alarm 列表框中，选择 Yes 以激活报警。
在 Trigg on 文本框中，输入 0 则在低电平信号触发报警，输入 1 则在高电平信号触发报警。
在Threshold time文本框中，输入必须要匹配或超过的持续时间，以便触发报警。
持续时间指定触发报警之前必须经过的时间量。这可以用作避免误发报警的强大工具。
在 Capture 列表框中，选择当有报警触发时是捕获和保存图像还是视频序列。随后可以在 Storage 选项卡中查看和管理图像/视频。
- 选择 Image 可捕获触发了报警的图像帧。
- 选择 Video 可捕获一段触发了报警的 5 秒视频序列。
- 如果选择 None，不会捕获任何图像或视频。
在 Alarm action 中，使用复选框确定热像仪在触发报警时将要执行的操作：
- Disable calib.：捕获图像或视频时，暂时禁用定期校准。
- E-mail：自动将捕获的图像或视频发送到 Settings > Alarm recipients 中定义的接收人。
- Digital out：输出数字脉冲。
- FTP：自动将捕获的图像或视频发送到 Settings > Alarm recipients 中定义的 FTP 站点。
如果您选择了报警操作 Digital out，在 Pulse time 文本框中输入脉冲长度（毫秒）。
完成上述操作之后，单击对话框外部任何区域。

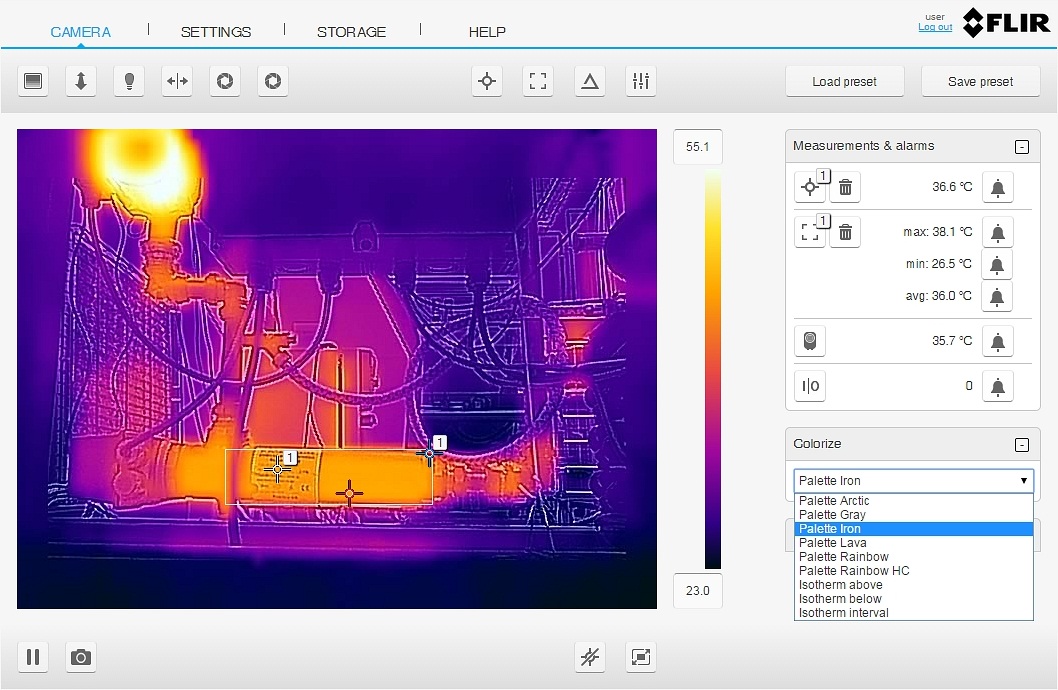

12.3.8 图像着色
12.3.8.1 概述
12.3.8.2 调色板
- Palette Arctic
- Palette Gray
- Palette Iron
- Palette Lava
- Palette Rainbow
- Palette Rainbow HC
要更改调色板，请按以下步骤操作：
在 Colorize 列表框中，选择其中一个调色板。

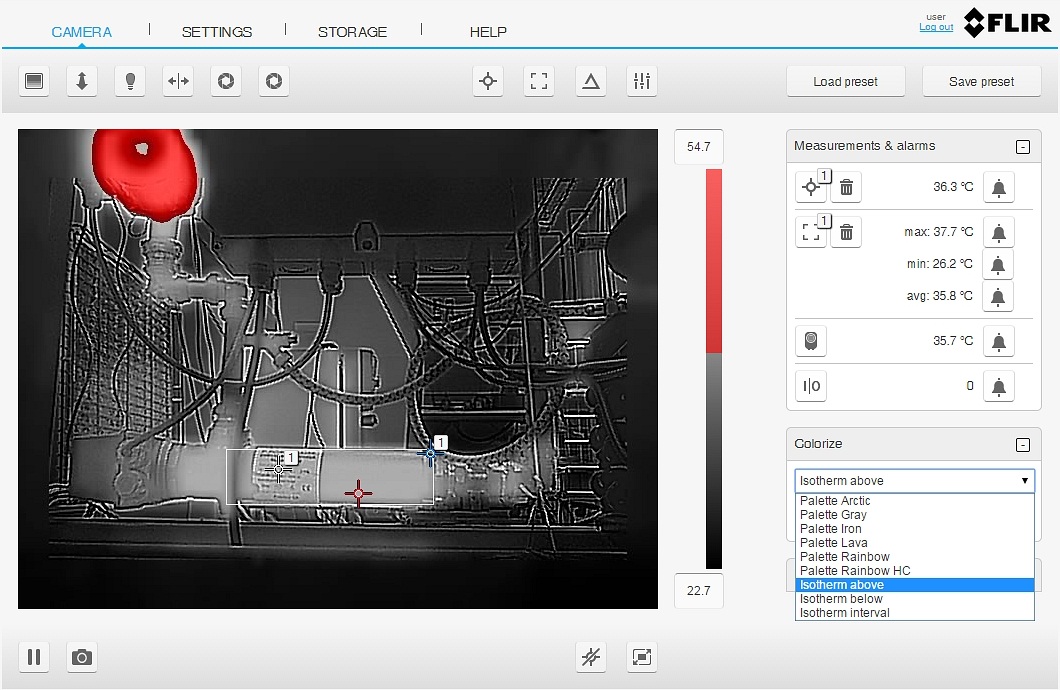

12.3.8.3 等温线
|
彩色报警 |
图像 |
|---|---|
|
Isotherm above
为温度高于指定温度水平的所有像素应用一种对比色（红色）。
|
|
|
Isotherm below
为温度低于指定温度水平的所有像素应用一种对比色（蓝色）。
|
|
|
Isotherm interval
为温度处于两个指定温度水平之间的所有像素应用一种对比色（黄色）。
|
|
要配置颜色报警，请按以下步骤操作：
在 Colorize 列表框中，选择其中一个颜色报警：
- Isotherm above
- Isotherm below
- Isotherm interval
选中一个颜色报警时，阈值温度显示在 Colorize 部分。
要更改阈值温度，请执行以下操作：
- 对于 Isotherm above，在 From 文本框中输入阈值温度。
- 对于 Isotherm below，在 To 文本框中输入阈值温度。
- 对于 Isotherm interval，在 From 和 To 文本框中输入阈值温度。

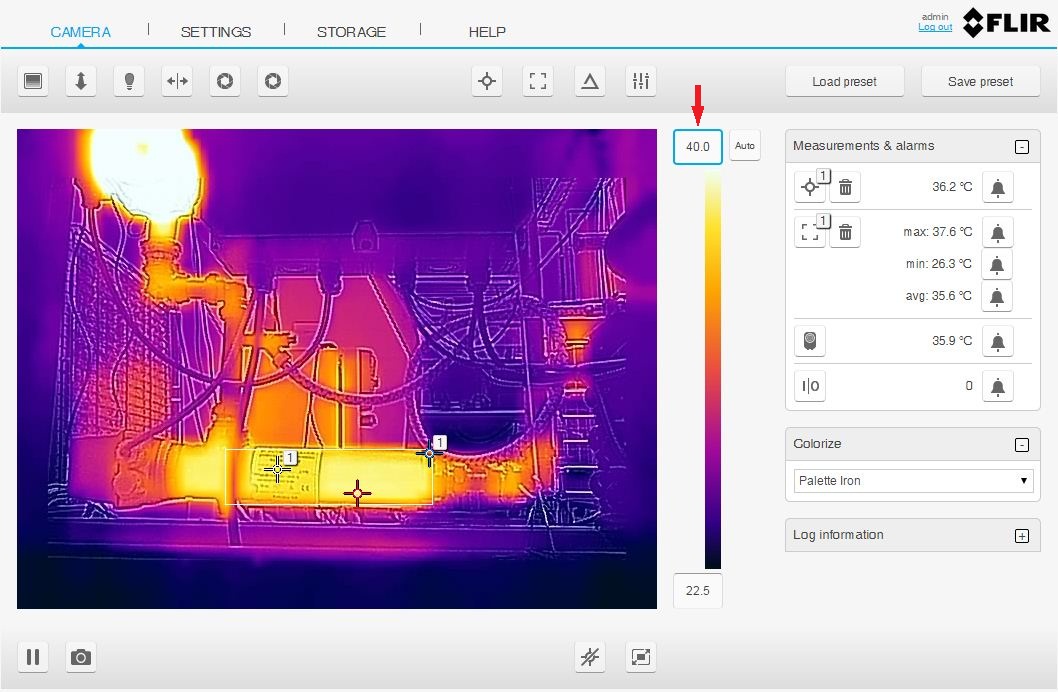

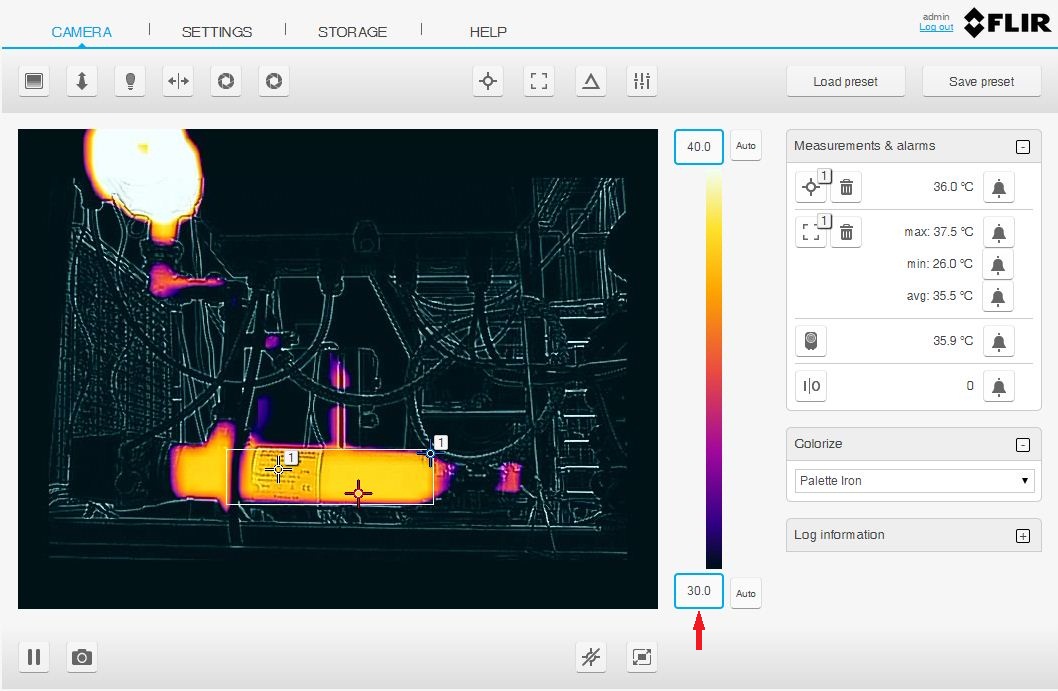

12.3.9 调整温标
要手动调整图像，请按以下步骤操作：
要更改最大温度水平，在上方温标文本框中输入温度。完成输入后，单击文本框外部的任何区域。
要更改最小温度水平，在下方温标文本框中输入温度。完成输入后，单击文本框外部的任何区域。
要恢复自动调整，单击 Auto 按钮。
12.3.10 日志信息
要管理日志信息，请按以下步骤操作：
在 Log information 部分，单击展开图标。
这会显示含有触发报警信息的列表。
要清除日志信息列表，单击 Clear。
要将日志信息列表保存到文本文件，单击 Save。
12.3.11 热像仪预设
12.3.11.1 概述
12.3.11.2 保存预设值
要保存当前的热像仪设置，请按以下步骤操作：
在上方工具栏中，单击 Save preset 按钮。

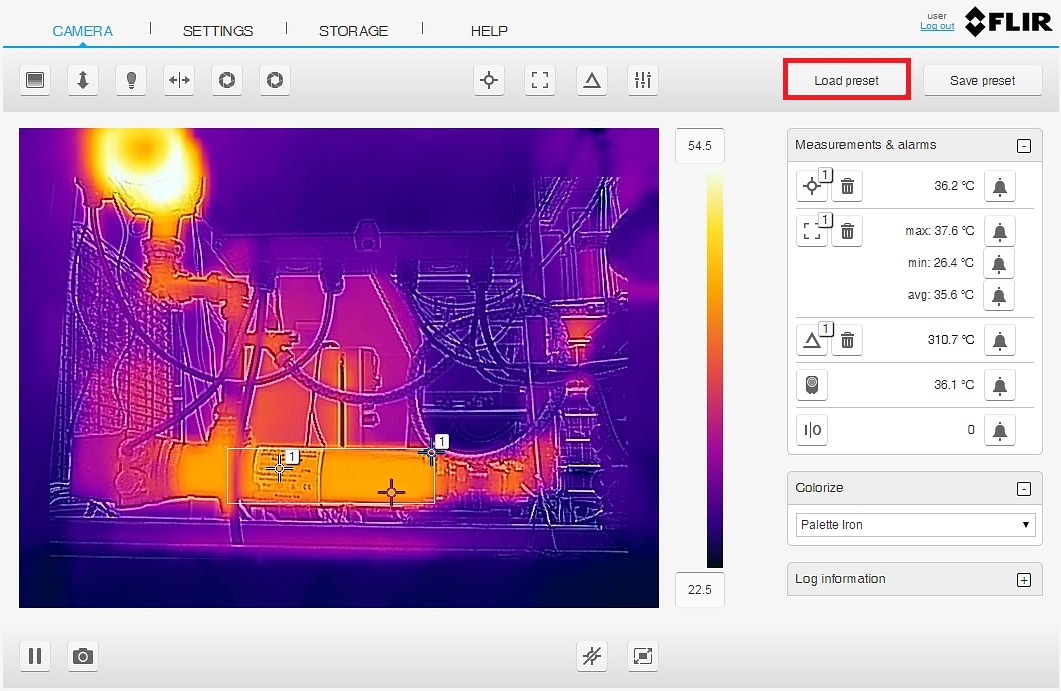

12.3.11.3 加载预设值
要加载所保存的预设文件，请按以下步骤操作：
在上方工具栏中，单击 Load preset 按钮。这会打开标准的 Windows Open 对话框。
浏览至“下载”文件夹（或存放预设文件的文件夹）。
选中文件，单击 Open 按钮。这会加载和应用预设值。

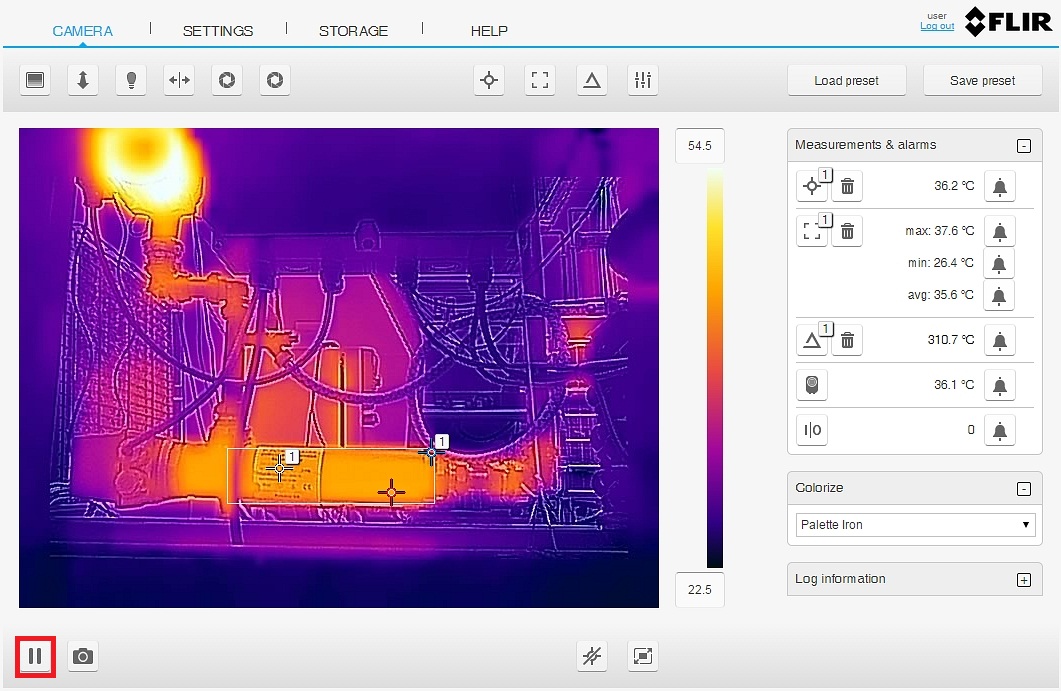

12.3.12 暂停实时视频
要暂停视频流，请按以下步骤操作：
在下方工具栏中，单击 Pause 图标
。
视频流暂停过程中，屏幕上的图像下方将临时显示文本 Live stream is paused。
要恢复实时视频流，单击下方工具栏中的 Play 图标
。
12.3.13 保存快照
要拍摄快照，请按以下步骤操作：
在下方工具栏中，单击 Save snapshot 图标
。
在保存过程中，屏幕上的图像下方会短暂地显示图像文件名。
12.3.14 隐藏叠加图形
要隐藏叠加图形，请按以下步骤操作：
在下方工具栏中，单击 Hide overlay 图标
。
要显示叠加图形，再次单击 Hide overlay 图标
。
12.3.15 全屏视图
要查看全屏图像，请执行以下步骤：
在下方工具栏中，单击 Full screen 图标
。
要恢复正常视图，按下电脑键盘上的 Esc（退出）键。
12.3.16 仅限实时图像
|
仅限实时图像，不含叠加图形。
|
|
|
仅限实时图像，含有叠加图形。
|
|
要浏览至实时图像 Web 页面，请执行以下步骤：
在 Web 浏览器地址栏中，输入下列其中一项：
- <ip-address>/liveonly—如果已登录则显示不含叠加图形的实时图像，否则显示登录视图。
- <ip-address>/liveonly/username:password—自动登录并显示不含叠加图形的实时图像。
- <ip-address>/liveoverlay—如果已登录则显示含有叠加图形的实时图像，否则显示登录视图。
- <ip-address>/liveoverlay/username:password—自动登录并显示含有叠加图形的实时图像。

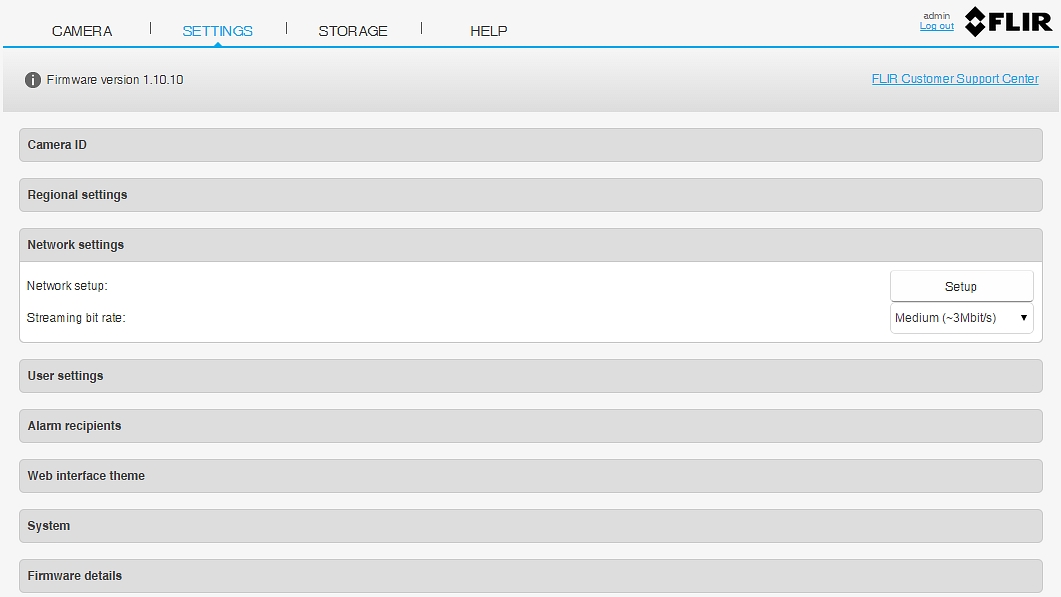

12.4 设置选项卡
12.4.1 热像仪 ID
要管理热像仪 ID，请按以下步骤操作：
单击 Camera ID。这会显示热像仪 ID 设置。
要显示热像仪 ID，选中复选框 Show camera ID。
要更改热像仪 ID，在右边的文本框中输入文本。
12.4.2 区域设置
要管理区域设置，请按以下步骤操作：
单击 Regional settings。这会显示区域设置。
要更改温度单位，从 Temperature unit 列表框中选择 Celsius (C) 或 Fahrenheit (F)。
要更改距离单位，从 Distance unit 列表框中选择 Meter (m) 或 Feet (ft)。
要应用电脑中的日期和时间设置，单击 Set from computer 按钮。
要应用互联网时间服务器 (SNTP) 上的日期和时间设置，执行以下操作：
- 单击 Edit 按钮，将显示一个文本框。
- 在文本框中输入互联网时间服务器的 IP 地址。
- 单击 Apply 按钮。
要更改时区，从 Time zone 列表框中选择正确的时区。

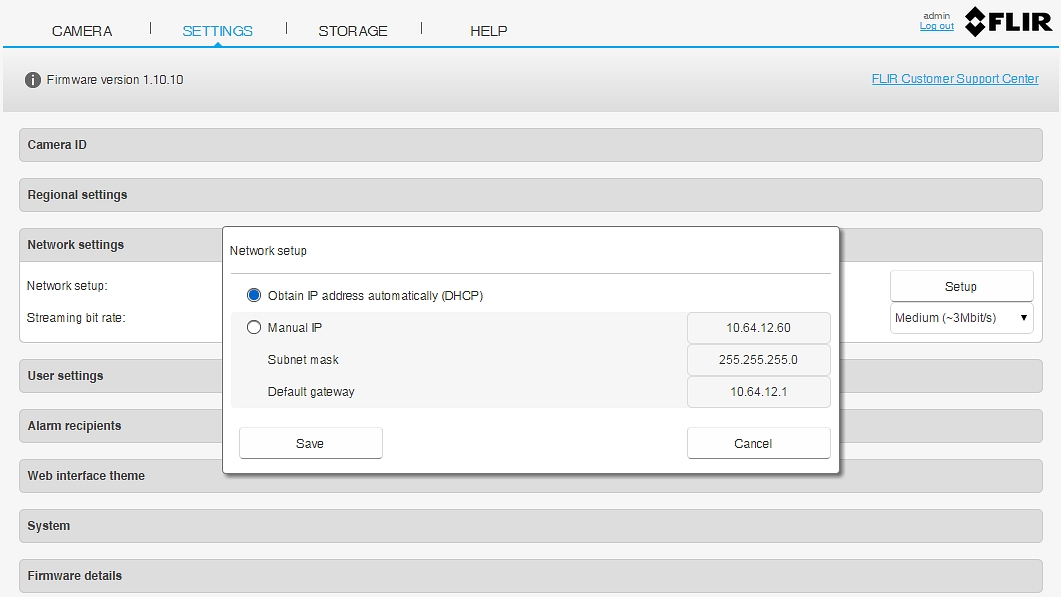

12.4.3 网络设置
要管理网络设置，请按以下步骤操作：
单击 Network settings。这会显示网络设置。
要管理网络设置，单击 Setup 按钮，将显示一个对话框。
要自动获得 IP 地址，选择单选按钮 Obtain IP address automatically (DHCP)。
要手动设置 IP 地址，选择单选按钮 Manual IP 并执行以下操作：
- 输入热像仪的 IP 地址。
- 输入子网掩码。
- 输入默认网关的 IP 地址。
- 完成输入时，单击 Save 按钮。
要更改传输比特率，从 Streaming bit rate 列表框中选择 Low、Medium 或 High。

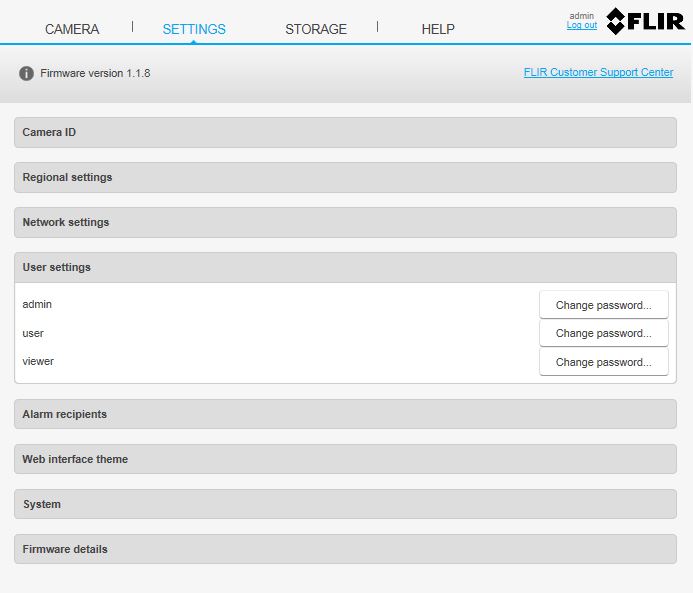

12.4.4 用户设置
要更改密码，请按以下步骤操作：
以 admin 用户登录热像仪 Web 服务器。
单击 User settings，将显示用户设置。
单击 Change password... 按钮，将显示一个对话框。
在 Current password、New password 和 Confirm new password 文本框中输入当前密码和新密码。
单击 Apply 按钮。
12.4.5 报警接收人
要管理报警接收人，请按以下步骤操作：
单击 Alarm recipients，将显示报警接收人设置。
要更改 E-mail 地址，请执行下列操作：
-
单击 Edit 按钮，在显示的文本框中输入电子邮件地址。格式应为 user@domain:mailserver。邮件服务器需要 IP 编号而不是 DNS 名称，例如 john.doe@company.com:XX.XX.XX.XX。可以使用以下字符：
- a–z
- A–Z
- 0-9
- $ - _ . + ! * ' { } | ^ [ ] ` # % ? @ & =
- 如果邮件服务器需要登录，选中复选框 Authenticate e-mail。
- 要在邮件服务器身份验证中输入 User，单击 Edit 按钮。
- 要在邮件服务器身份验证中输入 Password，单击 Edit 按钮。
要更改 FTP 地址，请执行下列操作：
- 单击 Edit 按钮，在显示的文本框中输入 FTP 服务器的 IP 地址。格式应为 user:password@ftpserver-ip-address。
- 要指定哪个 Folder 用来保存通知，单击 Edit 按钮。如果您有多台热像仪连接到同一台 FTP 服务器，可以使用该编辑功能。
12.4.6 Web 界面主题
要管理 Web 界面主题，请按以下步骤操作：
单击 Web interface theme，将显示主题设置。
对于深背景色，选中单选按钮 Dark precision。
对于浅背景色，选中单选按钮 Light precision。

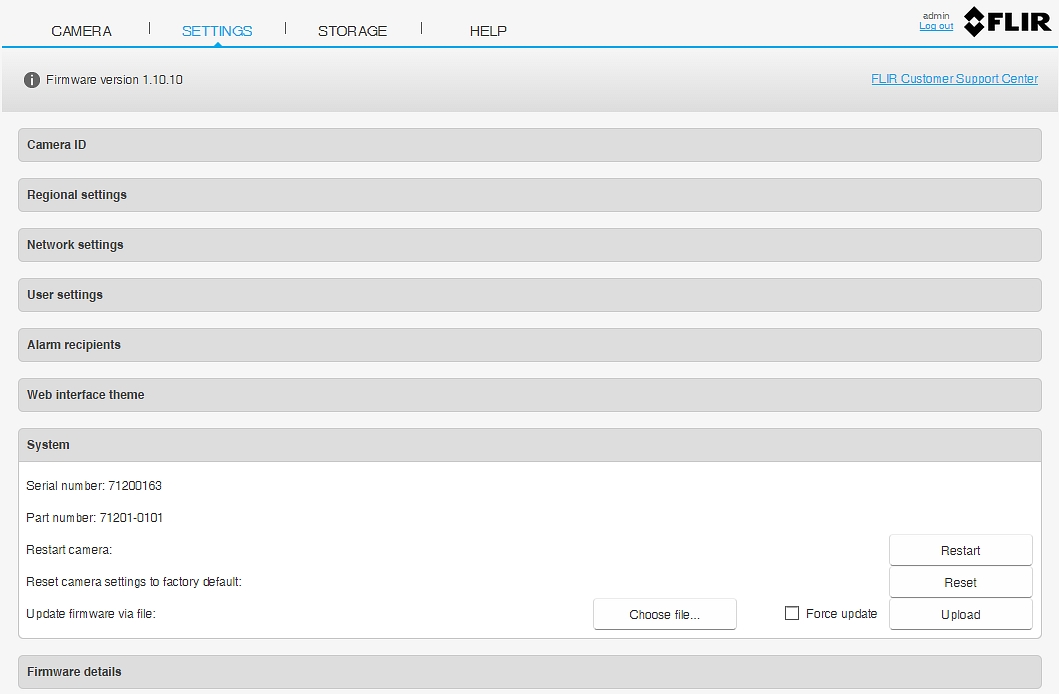

12.4.7 系统
要管理系统功能，请按以下步骤操作：
单击 System，将显示系统功能。
要重启热像仪，请执行下列操作：
- 单击 Restart 按钮，将显示一个对话框。
- 单击对话框中的 OK 按钮。
要将热像仪恢复为出厂默认设置，请执行以下操作：
- 单击 Restart 按钮，将显示一个对话框。
- 单击对话框中的 OK 按钮。这将影响到包括区域设置在内的所有热像仪设置，已保存的图像不受影响。热像仪将重新启动。
要通过文件更新固件，请执行以下操作：
- 单击 Choose file... 按钮。这会打开标准的 Windows Open 对话框。
- 浏览至固件文件的位置。选择文件并单击 Open 按钮。
- 选中复选框 Force update 之后，任何错误消息都会被覆盖并会安装更新，例如即使您想要安装旧版固件时，仍会强制更新。请仅在明确自己的目的时，才能选中该复选框。
- 单击 Upload 按钮。
12.4.8 固件详情
要查看固件详情，请执行以下步骤：
单击 Firmware details，将显示热像仪固件信息。
12.5 Storage选项卡
12.5.1 概述

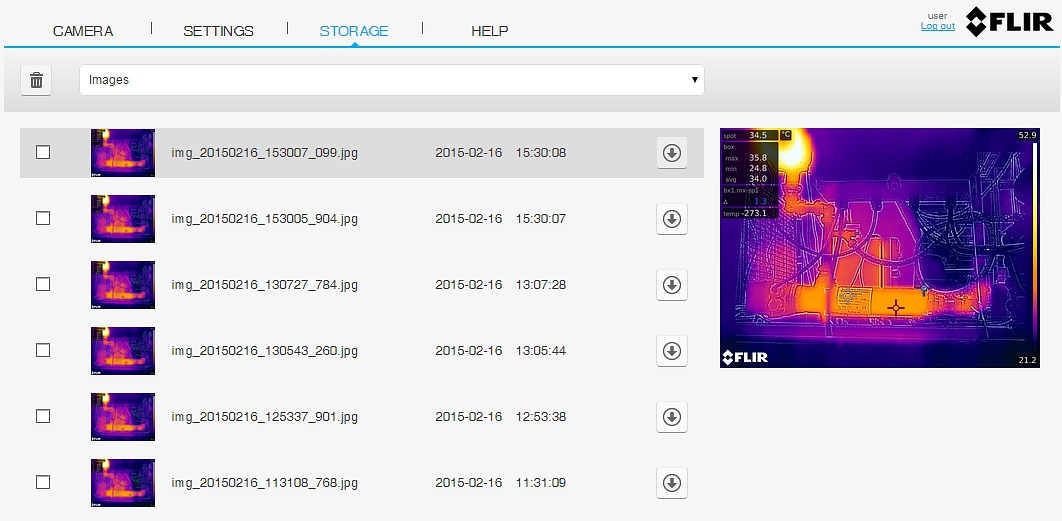

12.5.2 管理图像
在上方列表框中，选择Images。
要显示图像预览，单击图像的缩略图或文件名。
要下载图像，单击图像右侧的 Download 图标。
要删除一个或多个图像文件，请执行以下步骤：
- 选中图像缩略图左侧的复选框。
-
单击 Delete 图标。
![Graphic]()

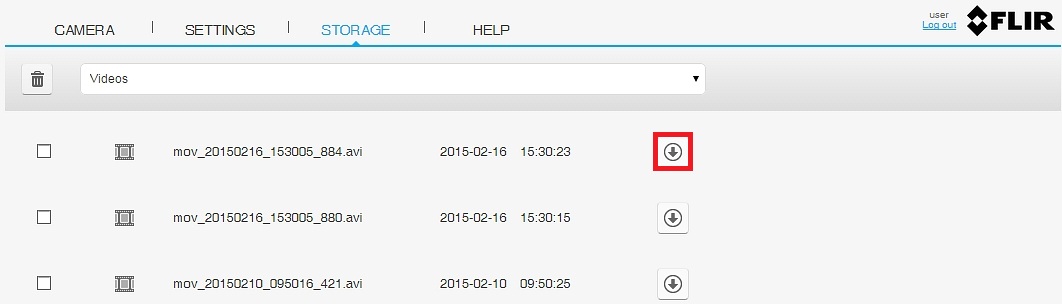

12.5.3 管理视频
在上方列表框中，选择Videos。
要下载视频，单击视频右侧的 Download 图标。
要删除一个或多个视频文件，请执行以下步骤：
- 选中视频缩略图左侧的复选框。
-
单击 Delete 图标。
![Graphic]()
