12  Kuvatilojen käyttö

12.1  Yleistä

Kamera voi tallentaa samanaikaisesti sekä lämpökuvan että visuaalisen kuvan. Voit kuvatilan avulla valita, mikä kuva näkyy näytössä.
Kamera tukee seuraavia kuvatiloja:
  • Lämpökuva: näytössä näkyy lämpökuva.
  • MSX (Multi Spectral Dynamic Imaging): kamera näyttää lämpökuvan, jossa kohteiden reunoja on korostettu visuaalisilla kuvatiedoilla.
  • Kuva kuvassa: Visuaalisen kuvan päällä näkyy lämpökuvakehys.
  • Digitaalikamera: Näytössä näkyy digitaalikameran tallentama visuaalinen kuva.

12.2  Kuvaesimerkkejä

Tässä taulukossa on kuvattu erilaisia kuvatiloja.
Graphic

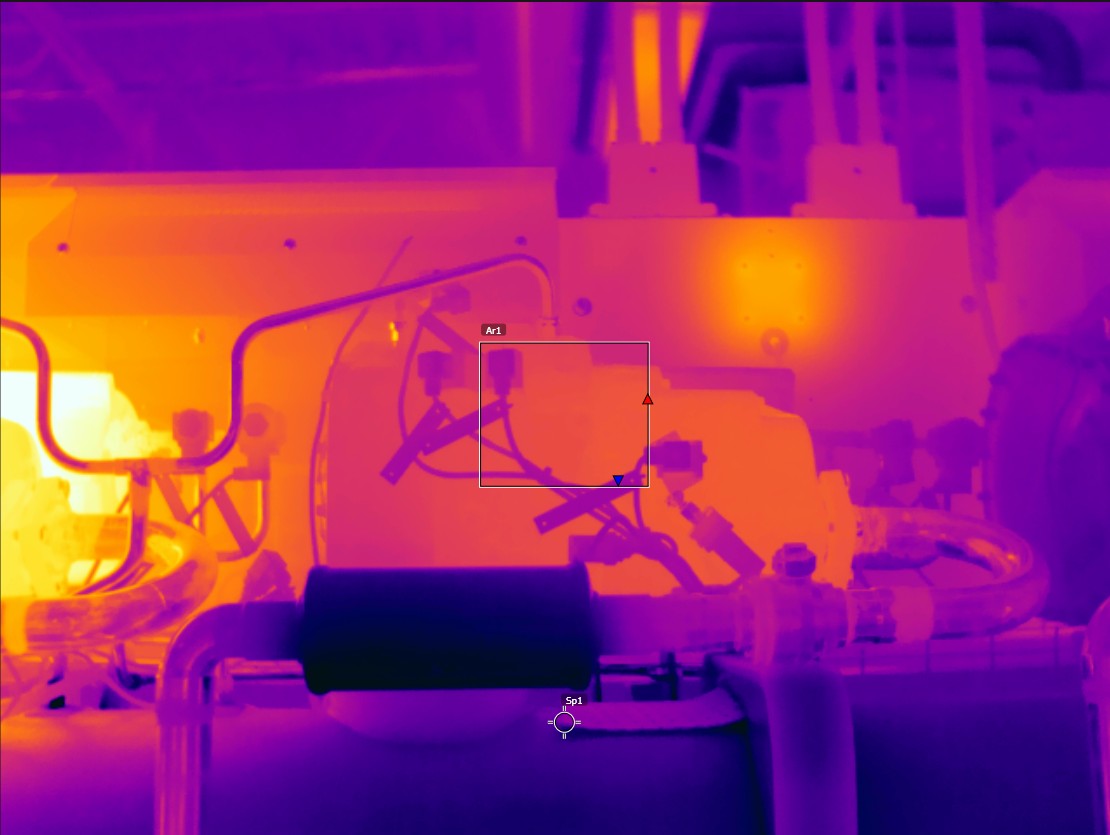

Lämpökuva
Graphic

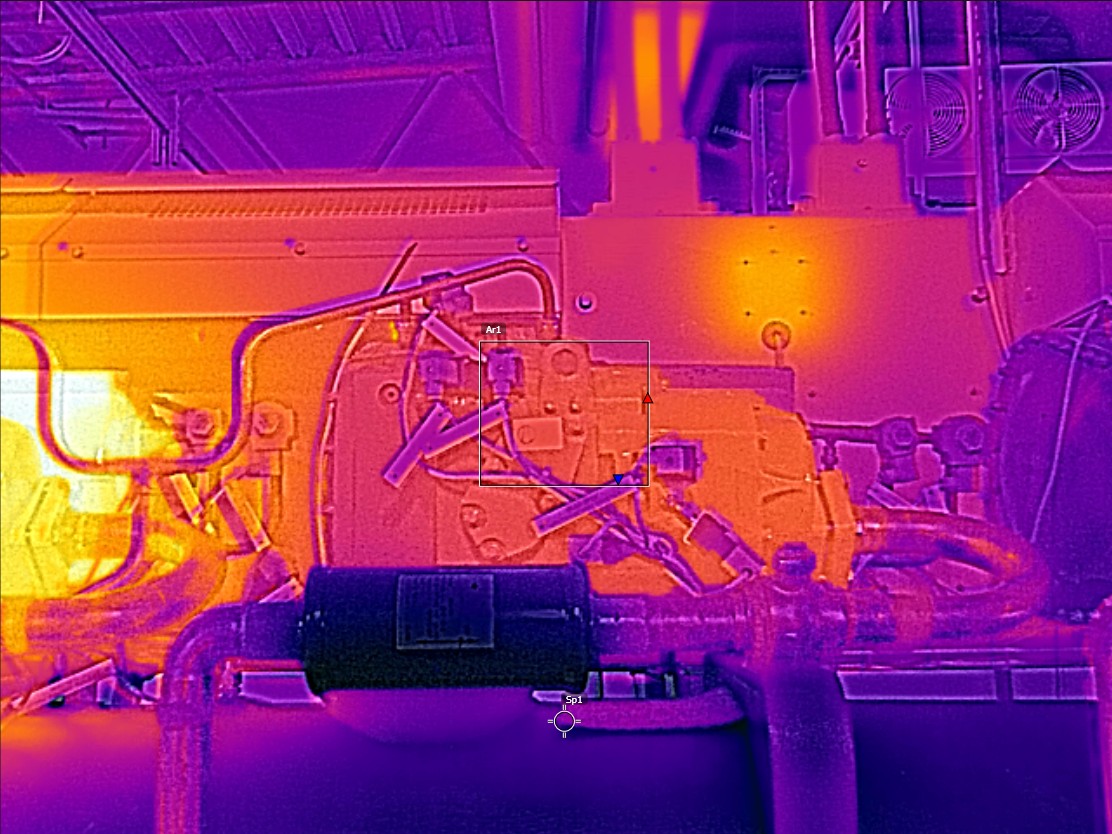

MSX
Graphic

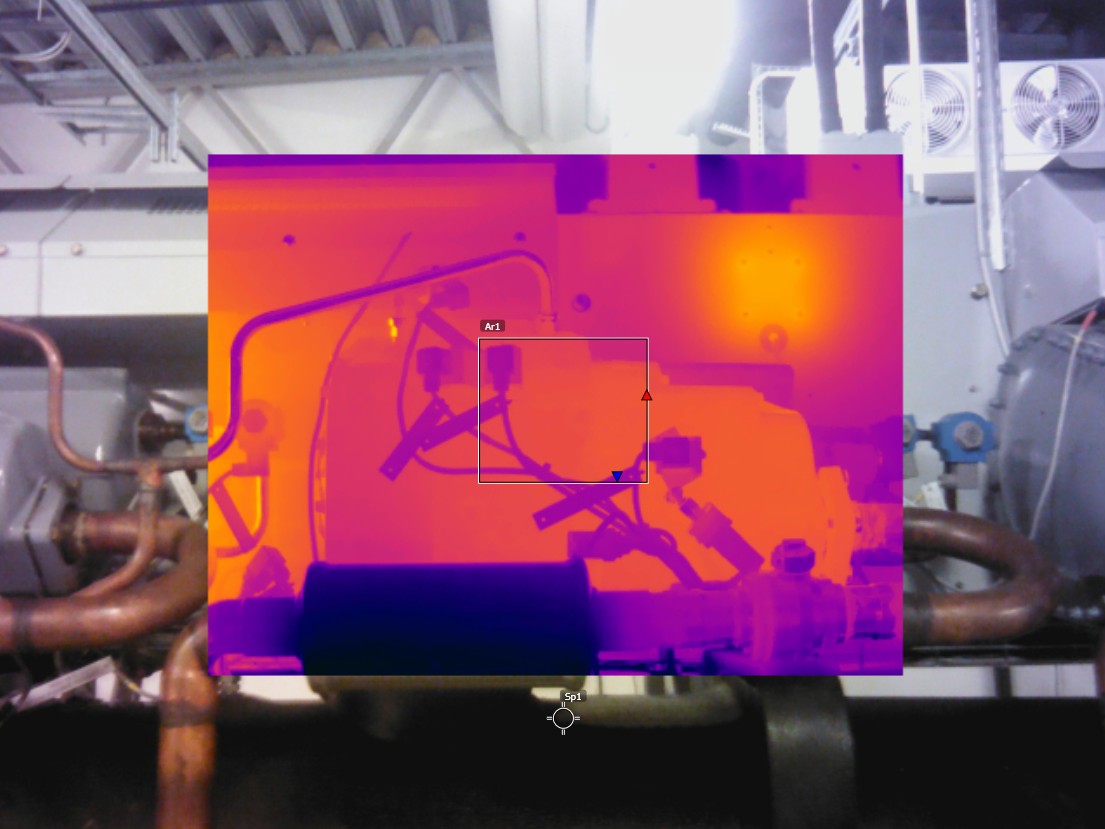

Kuva kuvassa
Graphic

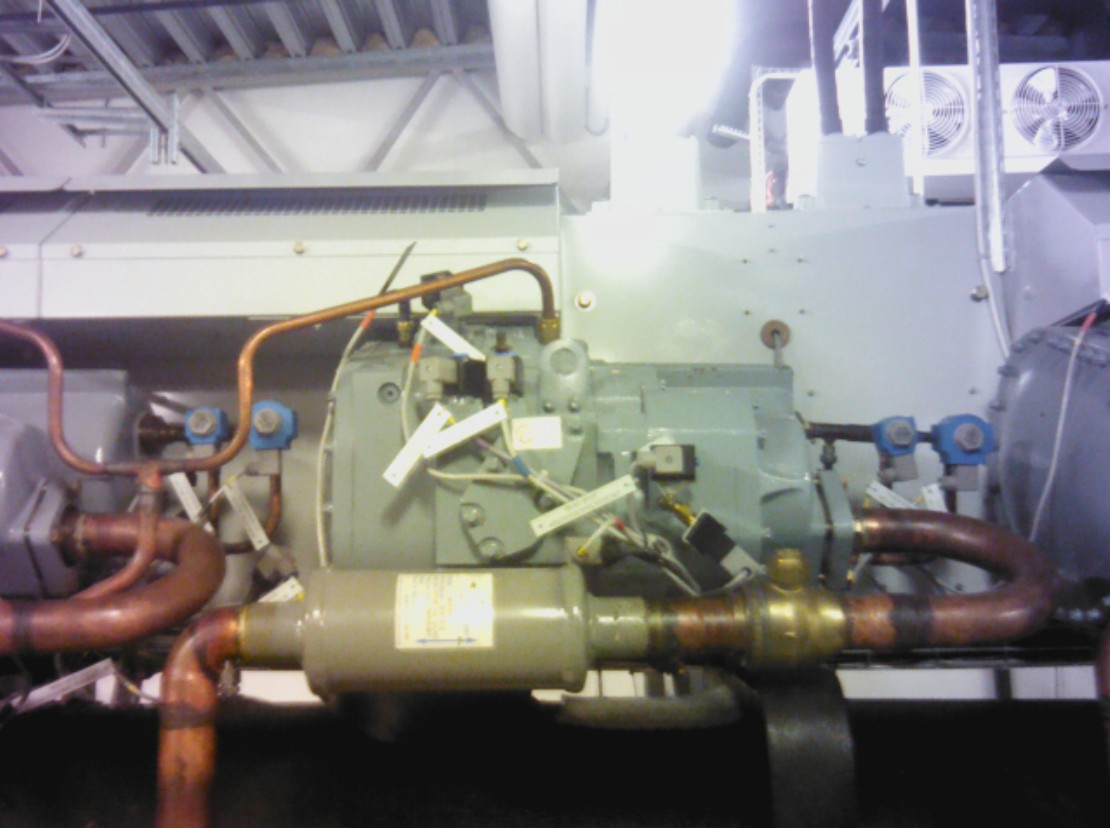

Digitaalikamera

12.3  Kuvatilan valinta

Toimi seuraavasti:

1

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

2

Valitse icon (Kuvatila) ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

3

Valitse nuolinäppäimillä jokin seuraavista:

  • icon (MSX).
  • icon (Lämpökuva).
  • icon (Kuva kuvassa).
  • icon (Digikamera)
4

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

5

Jos Kuva kuvassa -tila on valittuna, voit siirtää lämpökuvan kehystä ja muuttaa sen kokoa kosketusnäytön avulla. (Joissakin kameramalleissa kuvakehys on lukittu keskelle eikä sitä voi siirtää.)
