13  Mittaustyökalujen käyttäminen

13.1  Yleistä

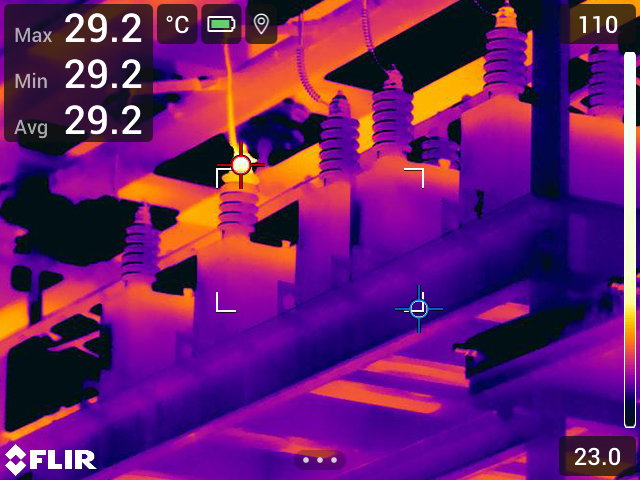

Voit mitata lämpötilan käyttämällä yhtä tai useampaa mittaustyökalua, esim. mittauspistettä tai -neliötä.
Graphic

13.2  Mittaustyökalujen lisääminen/poistaminen

Toimi seuraavasti:

1

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

2

Valitse icon Mittaus ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

3

Valitse nuolinäppäimillä jokin seuraavista:

  • Valitse icon (Ei mittausta), jos haluat poistaa kaikki työkalut.
  • Valitse icon (Keskipiste), jos haluat lisätä keskipisteen.
  • Valitse icon (Kuumin piste), jos haluat lisätä kuumimman pisteen tunnistuksen neliöalueelle.
  • Valitse icon (Kylmin piste), jos haluat lisätä kylmimmän pisteen tunnistuksen neliöalueelle.
  • Valitse (kameramallin mukaan) icon (Käyttäjän esiasetus 1), jos haluat lisätä käyttäjän esiasetuksen 1, tai icon (3 pistettä), jos haluat lisätä kolme pistettä.
  • Valitse (kameramallin mukaan) icon (Käyttäjän esiasetus 2), jos haluat lisätä käyttäjän esiasetuksen 2, tai icon (Kuumin piste - piste), jos haluat lisätä kuumimman pisteen ja pisteen ja näyttää niiden lämpötilaeron.
4

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

13.3  Muokkaa käyttäjän esiasetuksia

Käyttäjän esiasetukset ovat mittaustyökalu tai työkaluryhmä, jonka ominaisuudet on esimääritetty.

Toimi seuraavasti:

1

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

2

Valitse icon Mittaus ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

3

Valitse icon (Käyttäjän esiasetus 1) tai icon (Käyttäjän esiasetus 2) käyttämällä nuolinäppäinpainiketta.

4

Pidä nuolinäppäinpainikkeen keskikohta painettuna. Valikko Muokkaa käyttäjän esiasetusta tulee näkyviin.

5

Valitse icon (Lisää mittaus) ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

6

Valitse nuolinäppäimillä jokin seuraavista:

  • Valitse icon (Lisää piste), jos haluat lisätä pisteen.
  • Valitse icon (Lisää neliö), jos haluat lisätä neliön.
  • Valitse icon (Lisää ympyrä), jos haluat lisätä ympyrän.
  • Valitse icon (Lisää viiva), jos haluat lisätä viivan.
  • Valitse icon (Lisää ero), jos haluat luoda erolaskelman.
7

Paina nuolinäppäinpainiketta. Mittaustyökalu tulee näyttöön.

8

Paina nuolinäppäinpainiketta. Näkyviin tulee sisällysvalikko, jossa voit valita vähintään yhden seuraavista toimenpiteistä (työkalun tyypin mukaan):

  • Poista työkalu.
  • Siirrä, keskitä tai kierrä työkalua tai muuta sen kokoa.
  • Aseta hälytykset.
  • Näytä enimmäis-, vähimmäis- ja keskiarvot sekä alueen arvot.
  • Aseta paikalliset parametrit.
  • Kun olet valmis, valitse icon Valmis ja paina nuolinäppäinpainiketta.
9

Kun kaikki mittaustyökalut on lisätty, valitse icon (Tallenna käyttäjän esiasetukseksi).

10

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

13.4  Mittaustyökalun siirtäminen ja koon muuttaminen

13.4.1  Yleistä

Voit siirtää mittaustyökalua ja muuttaa sen kokoa.

13.4.2  Pisteen siirtäminen

Toimi seuraavasti:

1

Voit valita pisteen koskettamalla työkalua näytössä. Näkyviin tulee kehystetty työkalu.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Voit siirtää pistettä seuraavasti:

  1. Valitse icon (Siirrä piste) ja paina nuolinäppäinpainiketta.
  2. Siirrä painiketta painamalla nuolinäppäimiä ylös tai alas ja vasemmalle tai oikealle.
4

Keskitä piste valitsemalla icon Keskipiste ja paina nuolinäppäinpainiketta.

5

Kun olet valmis, paina nuolinäppäinpainiketta ja valitse icon Valmis.

6

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

13.4.3  Neliö-, ympyrä- tai viivatyökalun siirtäminen ja koon muuttaminen

Toimi seuraavasti:

1

Voit valita työkalun koskettamalla työkalua näytössä. Työkalussa näkyy sen jälkeen ainakin yksi kahva.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Valitse icon (Siirrä/muuta) ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

4

Valitse nuolinäppäimillä jokin seuraavista:

  • Valitse icon (Muuta kokoa), jos haluat muuttaa työkalun kokoa.
  • Valitse icon (Siirrä), jos haluat siirtää työkalua.
  • Keskitä neliö- tai ympyrätyökalu valitsemalla (työkalun mukaan) icon (Keskitä neliö/ympyrä) tai keskitä viivatyökalu valitsemalla icon Keskitä viiva.
5

Muuta työkalun kokoa tai siirrä sitä painamalla nuolinäppäimiä ylös tai alas ja vasemmalle tai oikealle.

6

Kun olet valmis, paina nuolinäppäinpainiketta ja valitse icon Valmis.

7

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

13.5  Mittausparametrien vaihtaminen

13.5.1  Yleistä

Tarkkojen mittaustulosten saaminen edellyttää mittausparametrien asettamista.

13.5.2  Parametrityypit

Kamera voi käyttää seuraavia mittausparametreja:
  • Ulk. IR-ikkunan kompens. on kameran ja kuvauskohteen väliin asetetun suojaikkunan (esimerkiksi lähilinssi) lämpötila. Jos suojaikkunaa tai ulkoista linssiä ei käytetä, tämän asetuksen kannattaa olla poissa käytöstä.
  • Kohteen etäisyys on kameran ja kuvauskohteen välinen etäisyys.
  • Ilman lämpötila on kameran ja kuvauskohteen välisen ilman lämpötila.
  • Suhteellinen kosteus on kameran ja kuvauskohteen välisen ilman suhteellisen kosteuden arvo.
  • Heijastuva lämpötila kompensoi säteilyä, joka on peräisin kohteen kameraan heijastamasta ympäristöstä. Tätä kohteen ominaisuutta kutsutaan heijastavuudeksi.
  • Emissiivisyys määrittää, miten paljon säteilyä kappale säteilee verrattuna lämpötilaltaan samanlaiseen teoreettiseen vertailukappaleeseen (jota kutsutaan “mustaksi kappaleeksi”). Emissiivisyyden vastakohta on heijastavuus. Emissiivisyys määrittää, miten suuri osa säteilystä on peräisin kohteesta vastakohtana sen heijastamalle säteilylle.
Mittausparametreista Emissiivisyys on tärkein määrittää oikein. Jos Emissiivisyys-arvo on alhainen, Heijastuva lämpötila -parametrin merkitys korostuu. Parametreilla Kohteen etäisyys, Ilman lämpötila ja Suhteellinen kosteus on merkitystä, jos kuvattava kohde on kaukana. Ulk. IR-ikkunan kompens. -parametrin on oltava valittuna, jos suojaikkunaa tai ulkoista linssiä käytetään.

13.5.3  Suositeltavat arvot

Jos et ole varma sopivista arvoista, voit käyttää seuraavia suositusarvoja:
Kohteen etäisyys
1,0 m
Ilman lämpötila
20 °C
Suhteellinen ilmankosteus
50 %
Heijastuva lämpötila
20 °C
Emissiivisyys
0,95

13.5.4  Toimenpiteet

Voit määrittää mittausparametrit yleisesti. Voit myös muuttaa mittaustyökalun Emissiivisyys-, Heijastuva lämpötila- ja Kohteen etäisyys -parametrit paikallisesti.
Paikalliset parametrit koskevat tavallisesti vain vakioitua määritystä, jossa jokainen mittaustyökalu on määritetty tietylle kuvauskohteelle. Yleiskäytössä, kun kameraa pidetään kädessä, yleiset parametrit ovat riittäviä.

13.5.4.1  Yleisten parametrien määrittäminen

Toimi seuraavasti:

1

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

2

Valitse icon (Mittausparametrit) ja paina nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

3

Valitse nuolinäppäinpainikkeella vähintään yksi seuraavista yleisistä mittausparametreista:

  • icon (Ulk. IR-ikkunan kompens.).
  • icon (Kohteen etäisyys).
  • icon (Ilman lämpötila).
  • icon (Suhteellinen kosteus).
  • icon (Heijastuva lämpötila).
  • icon (Emissiivisyys).
4

Tuo valintaikkuna näkyviin painamalla nuolinäppäimiä.

5

Muuta parametria nuolinäppäinpainikkeella.

6

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

13.5.4.2  Paikallisten parametrien muuttaminen

Voit muuttaa mittaustyökalun paikallisia parametreja.
Mittaustyökalun vieressä näytössä näkyvä P ilmaisee, että työkalulla on käytössä paikallisia parametreja.

Toimi seuraavasti:

1

Voit valita työkalun koskettamalla työkalua näytössä. Työkalussa näkyy sen jälkeen ainakin yksi kahva.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Valitse icon (Käytä paikallisia parametreja) ja paina nuolinäppäinpainiketta.

4

Ota paikalliset parametrit käyttöön painamalla nuolinäppäinpainiketta. Näyttöön avautuu alivalikko.

5

Valitse nuolinäppäinpainikkeella vähintään yksi seuraavista paikallisista mittausparametreista:

6

Tuo valintaikkuna näkyviin painamalla nuolinäppäimiä.

7

Muuta parametria nuolinäppäinpainikkeella.

8

Paina nuolinäppäinpainiketta. Valintaikkuna sulkeutuu.

9

Kun olet valmis, paina nuolinäppäinpainiketta ja valitse icon Valmis.

10

Vahvista painamalla nuolinäppäinpainiketta ja poistu valikkotilasta.

13.6  Arvojen näyttäminen tulostaulukossa

Voit määrittää kameran näyttämään neliö-, ympyrä- ja viivatyökalun enimmäis-, vähimmäis- tai keskiarvon tulostaulukossa. Neliö- ja ympyrätyökaluille voidaan näyttää myös aluearvot.

Toimi seuraavasti:

1

Voit valita työkalun koskettamalla työkalua näytössä. Työkalussa näkyy sen jälkeen ainakin yksi kahva.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Valitse icon (Maks./Min./Keskiarvo) nuolinäppäinpainikkeella.

4

Paina nuolinäppäinpainiketta. Alivalikko avautuu.

5

Valitse nuolinäppäinpainikkeella vähintään yksi seuraavista:

  • Näytä enimmäisarvo valitsemalla icon (Maks.).
  • Näytä vähimmäisarvo valitsemalla icon (Min.).
  • Näytä keskiarvo valitsemalla icon (Keskiarvo).
  • Näytä kohteen alue mittaustyökalun sisällä valitsemalla (työkalun mukaan) icon tai icon (Ala). 8 . Pinta-alan mittaamista varten laserin on oltava käytössä (Valinnat > Laitteen asetukset > Lamppu ja laser > Ota lamppu ja laser käyttöön). Lisätietoja on kohdassa 7.6 Alueiden mittaus .
  • Näytä enimmäis- ja vähimmäislämpötilan merkinnät (kuumimmat ja kylmimmät pisteet) valitsemalla icon (Enimmäis- ja vähimmäislämpötilan merkinnät).
6

Ota toiminto käyttöön tai poista se käytöstä painamalla nuolinäppäinpainiketta.

7

Kun olet valmis, sulje alivalikko painamalla nuolinäppäinpainiketta.

8

Valitse icon Valmis ja paina nuolinäppäinpainiketta.

13.7  Käyrän näyttäminen

Kameran voi säätää siten, että viivatyökalu näyttää käyrän.

Toimi seuraavasti:

1

Voit valita työkalun koskettamalla työkalua näytössä. Työkalussa näkyy sen jälkeen ainakin yksi kahva.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Valitse icon (Kuvaaja/Maks/Min/Ka) nuolinäppäinpainikkeella.

4

Paina nuolinäppäinpainiketta. Alivalikko avautuu.

5

Valitse icon (Käyrä).

6

Ota toiminto käyttöön tai poista se käytöstä painamalla nuolinäppäinpainiketta.

7

Kun olet valmis, sulje alivalikko painamalla nuolinäppäinpainiketta.

8

Valitse icon Valmis ja paina nuolinäppäinpainiketta.

13.8  Eromittauksen luominen ja asetusten määrittäminen

Eromittaus näyttää kahden tunnetun mittaustuloksen arvojen välisen erotuksen.

Toimi seuraavasti:

1

Jos haluat luoda erolaskelman, toimi seuraavasti:

  • Jos määrität käyttäjän esiasetuksia, valitse icon (Lisää mittaus) ja valitse sitten icon (Lisää ero).
  • Jos muokkaat kansiossa olevaa kuvaa, valitse icon (Mittaus) ja valitse sitten icon (Lisää ero).
2

Paina nuolinäppäinpainiketta. Tämä näyttää valintaikkunan, jossa voit valita eromittauksessa käytettävät mittaustyökalut. Voit valita myös kiinteän lämpötilan vertailun.

3

Paina nuolinäppäinpainiketta. Eromittauksen tulos näkyy nyt näytössä.

13.9  Mittaushälytyksen asettaminen

13.9.1  Yleistä

Kameran voi asettaa antamaan hälytyksen, kun tietyt mittausehdot täyttyvät.

13.9.2  Hälytystyypit

Valittavissa ovat seuraavat hälytystyypit:
  • Ylitys: Laukaisee hälytyksen, kun lämpötila on esiasetetun hälytyslämpötilan yläpuolella.
  • Alitus: Laukaisee hälytyksen, kun lämpötila on esiasetetun hälytyslämpötilan alapuolella.

13.9.3  Hälytyssignaalit

Kun hälytys on asetettu, symboli icon näkyy tulostaulukossa.
Kun hälytys laukeaa, tulostaulukon arvo näkyy punaisena (hälytyksen yllä) tai sinisenä (hälytyksen alla) ja symboli icon (hälytyksen yllä) tai icon (hälytyksen alla) vilkkuu.
Voit asettaa myös äänihälytyksen (”äänimerkki” kuuluu, kun hälytys laukeaa).

13.9.4  Toimenpiteet

Pisteen, neliön, ympyrän, viivan tai erolaskelman hälytykset asetetaan eri tavalla.

13.9.4.1  Pisteen hälytyksen asettaminen

Toimi seuraavasti:

1

Voit valita pisteen koskettamalla työkalua näytössä. Näkyviin tulee kehystetty työkalu.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Valitse icon (Aseta hälytys pisteeseen) ja paina nuolinäppäinpainiketta. Valintaikkuna avautuu.

4

Valintaikkunassa voidaan määrittää hälytysasetukset.

  • Hälytyksen ehdot: Hälytyksen laukaisuehdot. Käytettävissä olevat arvot ovat Yläpuolella, Alapuolella tai Ei käytössä.
  • Hälytyksen raja: Kriittisen tilan lämpötila-arvo, jolloin hälytys laukeaa.
  • Hälytysääni: Käytettävissä olevat arvot ovat Äänimerkki tai Ei äänimerkkiä.
5

Paina nuolinäppäinpainiketta. Valintaikkuna sulkeutuu.

13.9.4.2  Neliön tai ympyrän hälytyksen asettaminen

Toimi seuraavasti:

1

Voit valita työkalun koskettamalla työkalua näytössä. Työkalussa näkyy sen jälkeen ainakin yksi kahva.

2

Näytä sisällysvalikko painamalla nuolinäppäinpainiketta tai koskettamalla työkalua pitkään.

3

Valitse icon (Aseta hälytys) ja paina nuolinäppäinpainiketta. Valintaikkuna avautuu.

4

Valintaikkunassa voidaan määrittää hälytysasetukset.

  • Hälytyksen ehdot: Hälytyksen laukaisuehdot. Käytettävissä olevat arvot ovat Yläpuolella, Alapuolella tai Ei käytössä.
  • Valitse mittaus: Käytettävissä olevat asetukset ovat aiemmin määritettyjä arvoja (Maks., Min. ja/tai Keskiarvo).
  • Hälytyksen raja: Kriittisen tilan lämpötila-arvo, jolloin hälytys laukeaa.
  • Hälytysääni: Käytettävissä olevat arvot ovat Äänimerkki tai Ei äänimerkkiä.
5

Paina nuolinäppäinpainiketta. Valintaikkuna sulkeutuu.

13.9.4.3  Erolaskelman hälytyksen asettaminen

Jos haluat määrittää hälytyksen erolaskelmalle, toimi seuraavasti:

1

Jos muokkaat kansiossa olevaa kuvaa, valitse icon (Mittaus).

2

Valitse icon (Valitse) ja paina nuolinäppäinpainiketta. Valintaikkuna avautuu.

3

Valitse (Delta) ja paina nuolinäppäinpainiketta. Sisällysvalikko avautuu.

4

Valitse icon (Aseta deltaan hälytys) ja paina nuolinäppäinpainiketta. Valintaikkuna avautuu.

5

Valintaikkunassa voidaan määrittää hälytysasetukset.

  • Hälytyksen ehdot: Hälytyksen laukaisuehdot. Käytettävissä olevat arvot ovat Yläpuolella, Alapuolella tai Ei käytössä.
  • Hälytyksen raja: Kriittisen tilan lämpötila-arvo, jolloin hälytys laukeaa.
  • Hälytysääni: Käytettävissä olevat arvot ovat Äänimerkki tai Ei äänimerkkiä.
6

Paina nuolinäppäinpainiketta. Valintaikkuna sulkeutuu.
