12  Travailler avec les modes d'image

12.1  Général

La caméra peut enregistrer simultanément des images thermiques et visuelles. En choisissant le mode d'image, vous sélectionnez le type d'image qui s'affiche à l'écran.
La caméra prend en charge les modes d'image suivants :
  • Thermique : une image infrarouge s'affiche.
  • MSX (Multi Spectral Dynamic Imaging) : la caméra affiche une image infrarouge sur laquelle les contours des objets sont améliorés par des détails de l'image visuelle.
  • Picture in picture : une image infrarouge s'affiche sur la photo visuelle.
  • Caméra numérique : l'image visuelle prise par la caméra numérique s'affiche.

12.2  Exemples d'image

Le tableau suivant explique les différents types de modes d'image.
Graphic

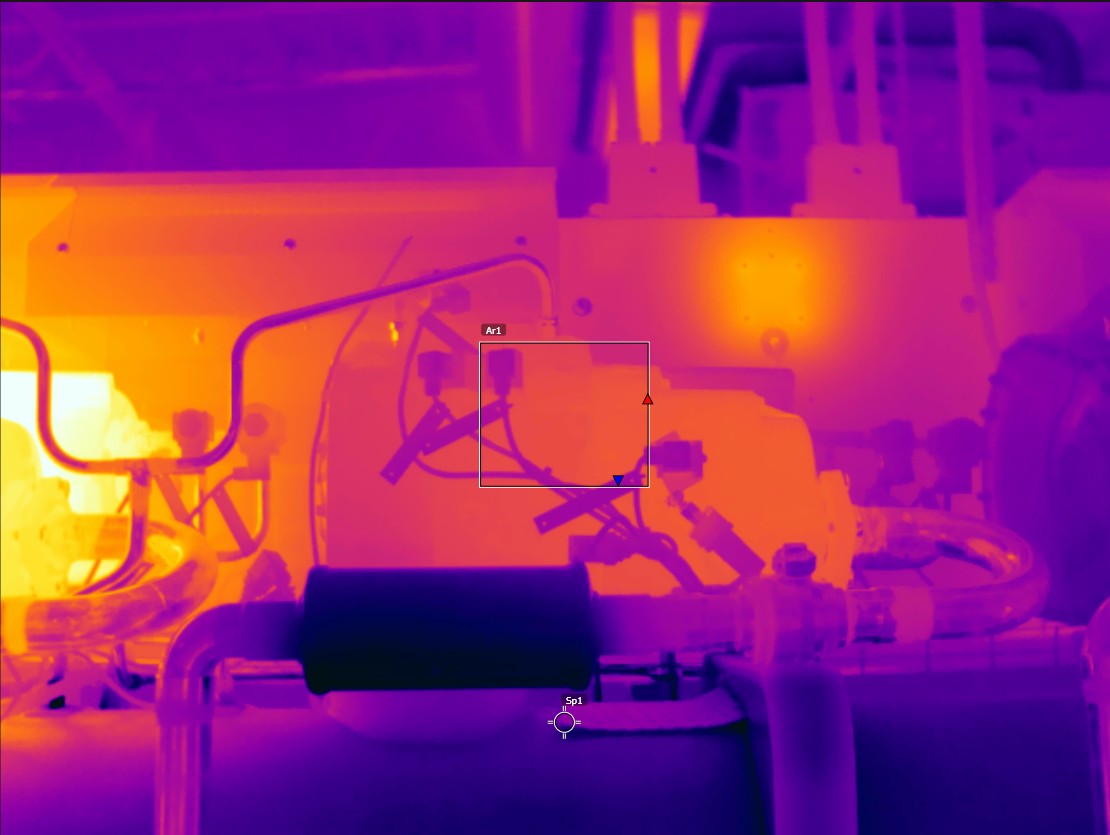

Thermique
Graphic

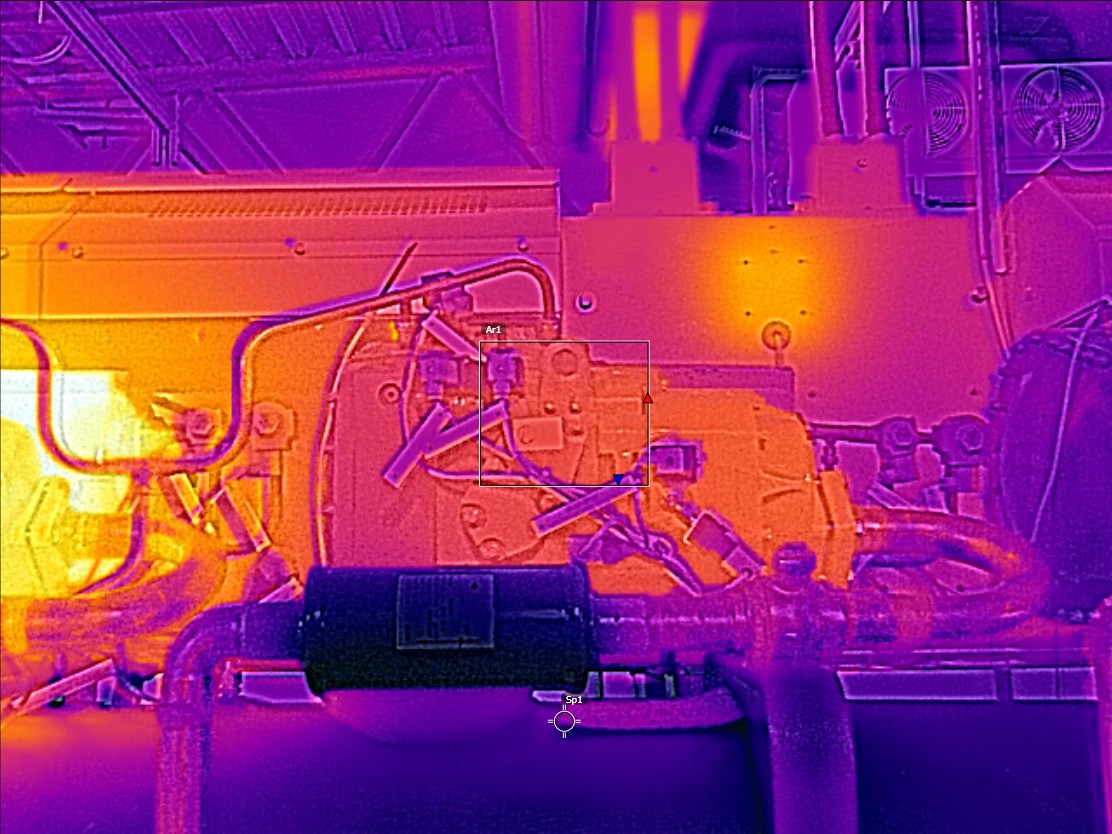

Thermique MSX
Graphic

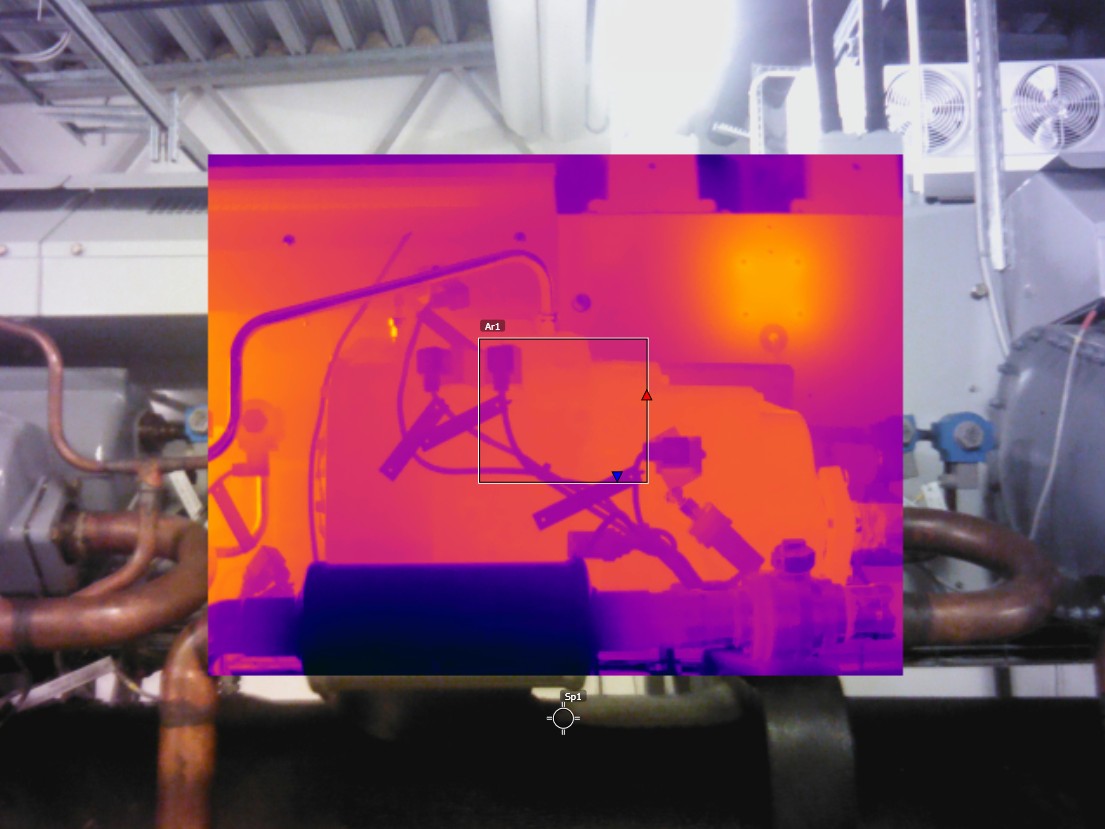

PiP (Picture in Picture)
Graphic

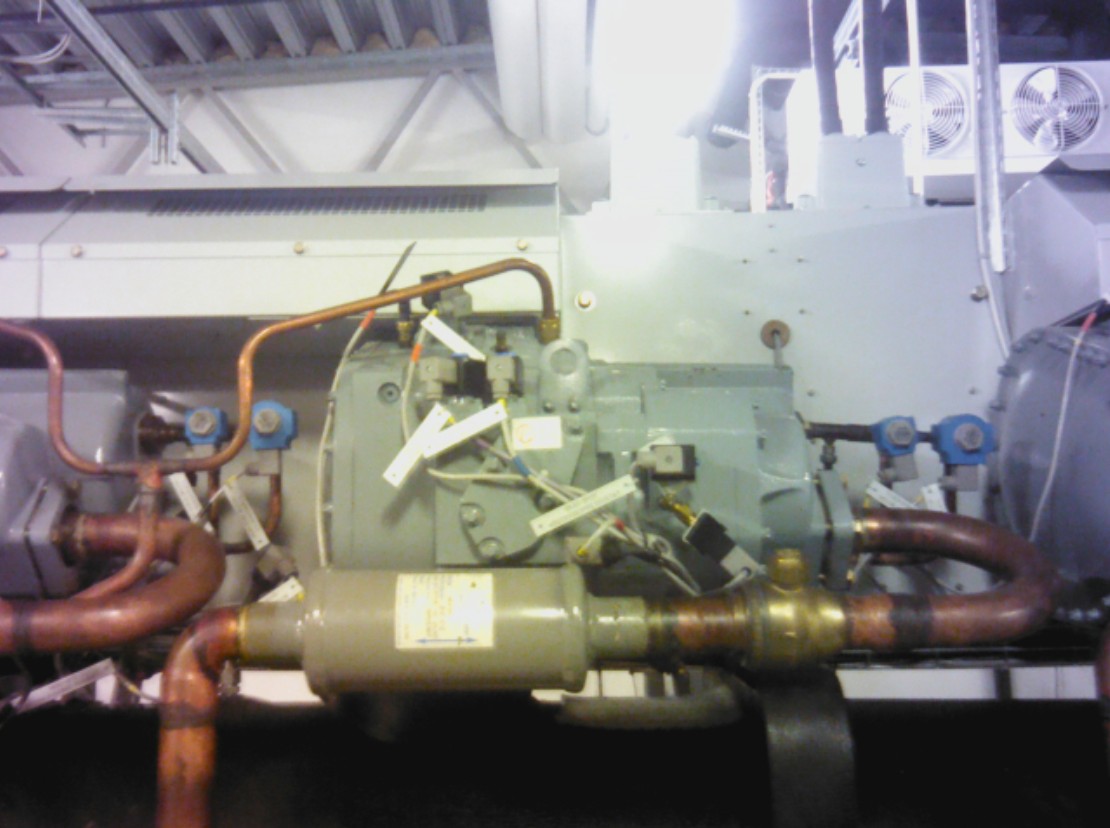

Caméra numérique

12.3  Sélectionner le mode d'image

Procédez comme suit :

1

Appuyez sur le pavé de navigation pour afficher les menus.

2

Sélectionnez icon (Mode de l'image) et appuyez sur le pavé de navigation pour afficher un sous-menu.

3

Le pavé de navigation vous permet de sélectionner l’une des options suivantes :

  • icon (MSX).
  • icon (Thermique).
  • icon (PiP Picture in picture).
  • icon (Caméra numérique).
4

Appuyez sur le pavé de navigation pour confirmer et quitter le mode menu.

5

Si le mode PiP (Picture in picture) est sélectionné, vous pouvez à ce stade déplacer et redimensionner l'image infrarouge à l'aide de l'écran tactile. (Pour certains modèles de caméra, le cadre de l'image est verrouillé au centre et ne peut pas être déplacé.)
