6  A kamera áttekintése

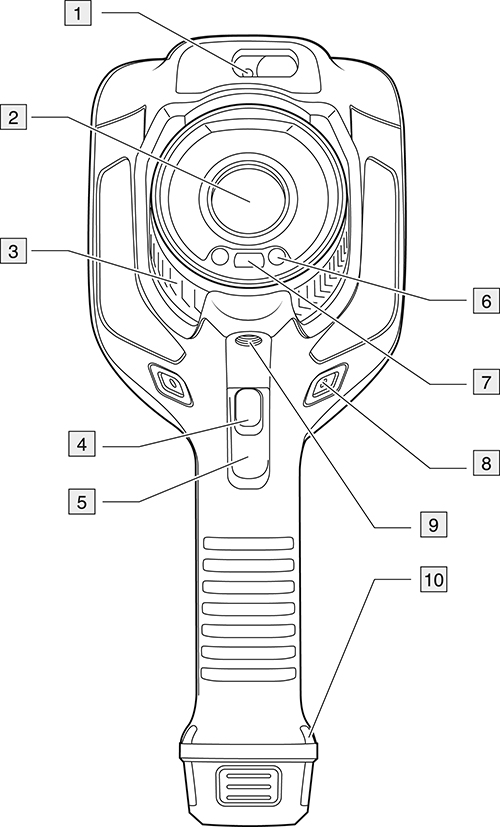

6.1  Elölnézet

Graphic
  1. Lézeres távolságmérő. 1
  2. Infravörös lencse
  3. Fókuszgyűrű
  4. Autofókusz gomb. 2
  5. Ravaszkapcsoló
  6. A digitális kamera lámpája (bal és jobb oldal)
  7. Digitális kamera
  8. A kézpánt felerősítési pontja (bal és jobb oldal)
  9. Állványcsatlakozó
  10. A kézpánt/csuklópánt/nyakpánt felerősítési pontja (bal és jobb oldal)

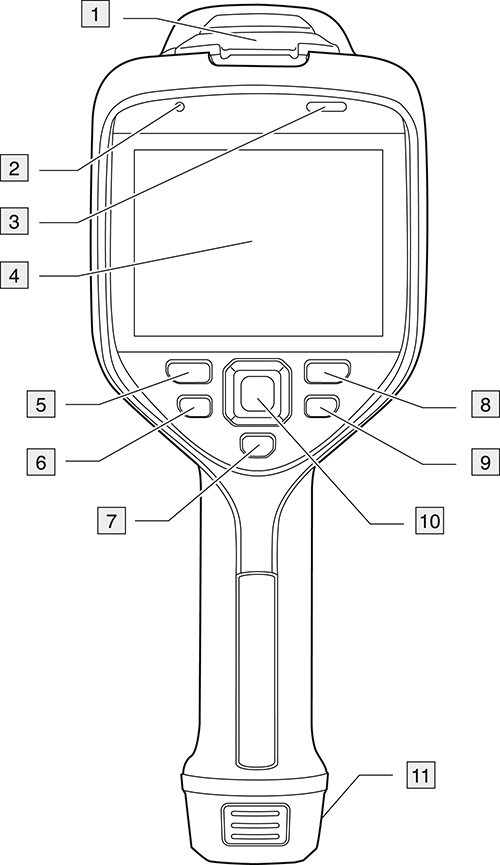

6.2  Hátulnézet

Graphic
  1. Az USB aljzat és a memóriakártya nyílásának fedele
  2. Mikrofon
  3. Hangszóró
  4. Érintőképernyős LCD kijelző
  5. Képarchívum gomb
  6. Programozható gomb.
  7. A lézer kezelőgombja
  8. Vissza gomb.
  9. Be-/kikapcsoló gomb
  10. Navigációs gomb középső nyomógombbal
  11. Akkumulátor

6.3  Lézeres távolságmérő és lézermutató

A lézeres távolságmérő egy lézeradóból és egy lézervevőből áll. A lézeradó lézermutatóként is működik.

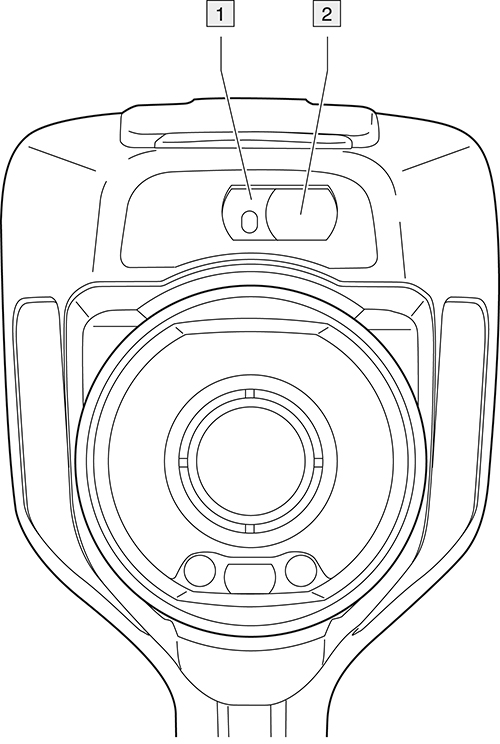

6.3.1  Lézeradó és -vevő

Graphic
  1. Lézeradó.
  2. Lézervevő. 3

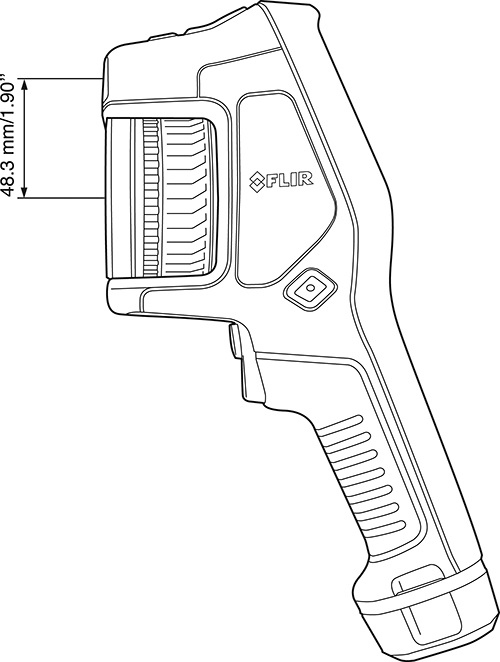

6.3.2  Pozíciókülönbség

Ezen az ábrán látható a lézeradó és az infravörös lencse optikai középpontja közötti pozíciókülönbség.
Graphic

6.3.3  Lézersugárzásra figyelmeztető címke

A kamerán egy lézersugárzásra figyelmeztető címke szerepel, melyen a következők olvashatók:
Graphic

6.3.4  Lézersugárzással kapcsolatos szabályok és rendelkezések

Hullámhossz: 650 nm. Maximális kimeneti teljesítmény: 1 mW.
A termék megfelel a 21 CFR 1040.10 és 1040.11 szabványoknak, kivéve a 2007. június 24-én életbe lépett 50. számú, lézerekre vonatkozó rendelkezésben szereplő eltéréseket.

6.4  Képernyőelemek

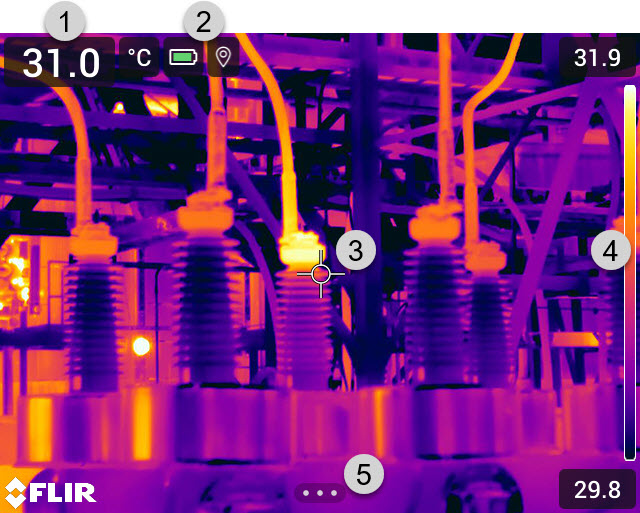

6.4.1  Általános

Graphic
  1. Eredménytáblázat
  2. Állapotikonok
  3. Mérőeszköz (pl. pontmérő)
  4. Hőmérsékleti skála
  5. Menürendszer gomb.

6.4.2  Menürendszer

A menürendszer megjelenítéséhez nyomja meg a navigációs gombot, vagy érintse meg a menürendszer gombot Graphic .
Graphic
  1. Hőmérsékleti skála gombja
  2. Mérés paraméterei gomb.
  3. Képmód gomb.
  4. Mérés gomb.
  5. Szín gomb.
  6. Beállítások gomb.
  7. Főmenü. 4
  8. Almenü.

6.4.3  Állapotikonok és visszajelzők

icon
Akkumulátor töltöttségének jelzője.
  • Amikor az akkumulátor töltöttsége 75% felett van, a jelzőlámpa zöld színű.
  • Amikor az akkumulátor töltöttsége 15% és 75% között van, a jelzőlámpa sárga színű.
  • Amikor az akkumulátor töltöttsége 15% alatt van, a jelzőlámpa piros színű.
icon
A memóriakártya rendelkezésre álló tárhelye 100 MB alatt van.
icon
GPS engedélyezve.
Ha az ikon szürke, a kamera nem talál GPS-jelet.
icon
A külső infravörös ablak-kompenzáció engedélyezve van.
icon
icon
A kamera párosítva van egy FLIR Ignite fiókkal.
A kamera párosítva van, de nem csatlakozik ehhez: FLIR Ignite (nincs internetkapcsolat).
icon
Egy Bluetooth headset csatlakoztatva lett.
icon
A lézer be van kapcsolva.

6.4.4  Lehúzható menü

A lehúzható menü megnyitásához helyezze az ujját a képernyő tetejére és húzza le.
Graphic
  1. A memóriakártya állapota.
  2. Akkumulátor töltöttségének jelzője
  3. Bluetooth gomb: Érintse meg a Bluetooth be-/kikapcsolásához. Érintse meg és tartsa lenyomva a Bluetooth beállítások menü megnyitásához. Ld. még a következő fejezetben: 21 Bluetooth‎ eszközök párosítása .
  4. Wi-Fi gomb: Érintse meg a Wi-Fi be-/kikapcsolásához. Érintse meg és tartsa lenyomva a Wi-Fi beállítások menü megnyitásához. Ld. még a következő fejezetben: 20 A Wi-Fi konfigurálása .
  5. Feltöltés az Ignite felületre gomb: Érintse meg a képek és videók automatikus feltöltésének engedélyezéséhez/letiltásához. Ld. még a következő fejezetben: 9.5 Automatikus feltöltés .
  6. Lámpa gomb: érintse meg a kameralámpa be-/kikapcsolásához.
  7. Fényerő csúszka: Használja a képernyő fényerejének szabályozásához.
  8. A kamerához párosított FLIR Ignite felhasználói fiók. További információért tekintse meg a következő részt: 9.4 Párosítás a FLIR Ignite‎ szolgáltatással .
  9. A FLIR Ignite fiók tárhelyének állapota.

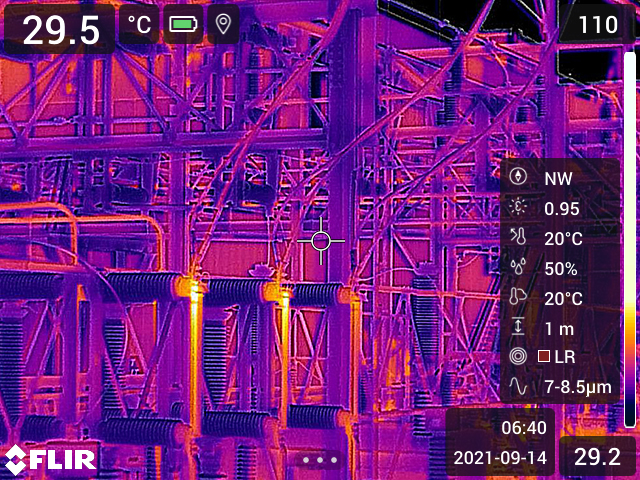

6.4.5  Képeket átfedő információk

A képinformáció olyan elemekből áll, mint a dátum, a fajlagos emisszió és a légköri hőmérséklet. Minden képinformációt a képfájlba menti a rendszer és megtekinthető a képarchívumban. Ön azt is választhatja, hogy a kiválasztott elemeket képeket átfedő információként jelenítse meg. Az élő képen megjelenített összes képeket átfedő információ a mentett képeken is megjelenik. További információért tekintse meg a következő részeket: 23.6 Eszköz beállításai és 11.8 Az átfedő rétegek elrejtése .
Graphic

6.5  Navigálás a menürendszerben

    A menürendszerben kétféleképpen navigálhat:

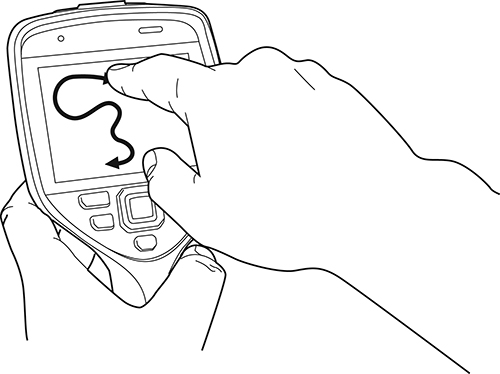

  • Az ujjával vagy egy speciálisan kifejlesztett kapacitív érintőceruza segítségével.
  • A navigációs gomb és a vissza gomb icon használatával.
Graphic
Graphic

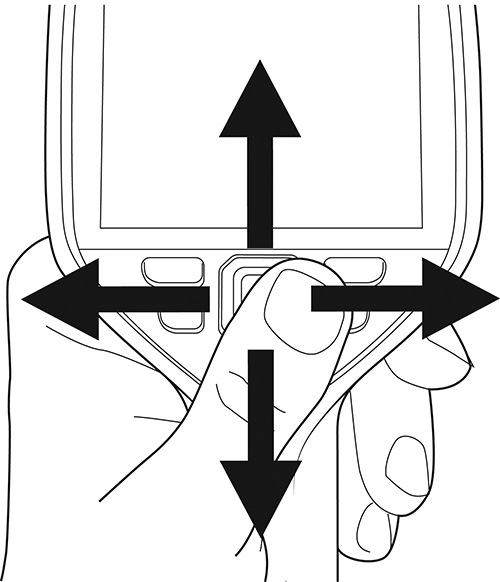

6.5.1  Navigálás a navigációs gomb segítségével

A menürendszerben a navigációs gomb és a Vissza gomb segítségével tud navigálni:
  • A menürendszer megjelenítéséhez nyomja meg a navigációs gomb közepét.
  • A menükben, az almenükben és a párbeszédpaneleken való navigáláshoz nyomja meg a navigációs gombot fel/le vagy balra/jobbra.
  • A menükben és párbeszédpaneleken a változtatások és beállítások megerősítéséhez nyomja meg a navigációs gomb közepét.
  • A párbeszédpanelek bezárásához és menürendszerben történő visszalépéshez nyomja meg a Vissza gombot icon .
