12  画像モードの操作

12.1  一般

このカメラでは、赤外線画像と可視画像を同時に記録できます。画像モードの選択に応じて、画面に表示する画像の種類を選択します。
カメラは次の画像モードをサポートします。
  • [赤外線]: 赤外線の画像が表示されます。
  • MSX (Multi Spectral Dynamic Imaging): 可視画像の詳細で対象のエッジを強調した赤外線画像を表示します。
  • ピクチャー イン ピクチャー: 熱画像を可視画像の上に表示します。
  • デジタル カメラ: デジタル カメラで撮影した可視画像を表示します。

12.2  画像の例

この表では、さまざまな種類の画像モードについて説明します。
Graphic
赤外線
Graphic

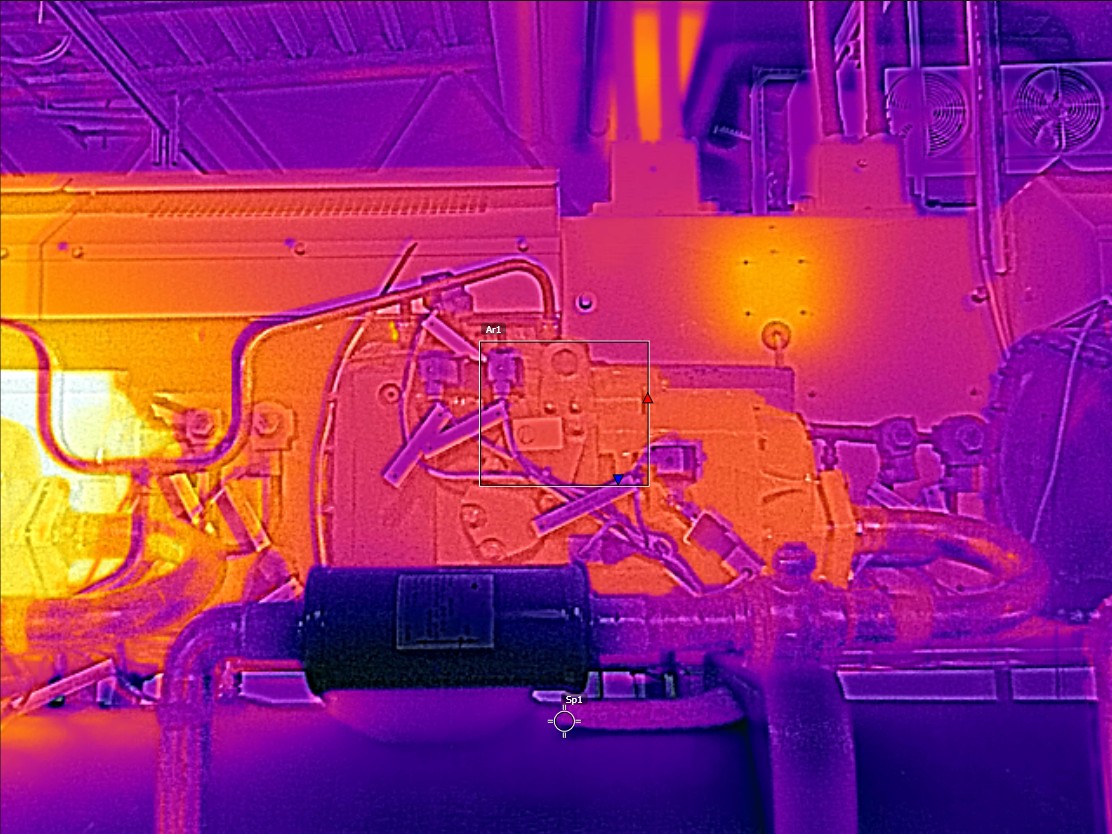

MSX
Graphic

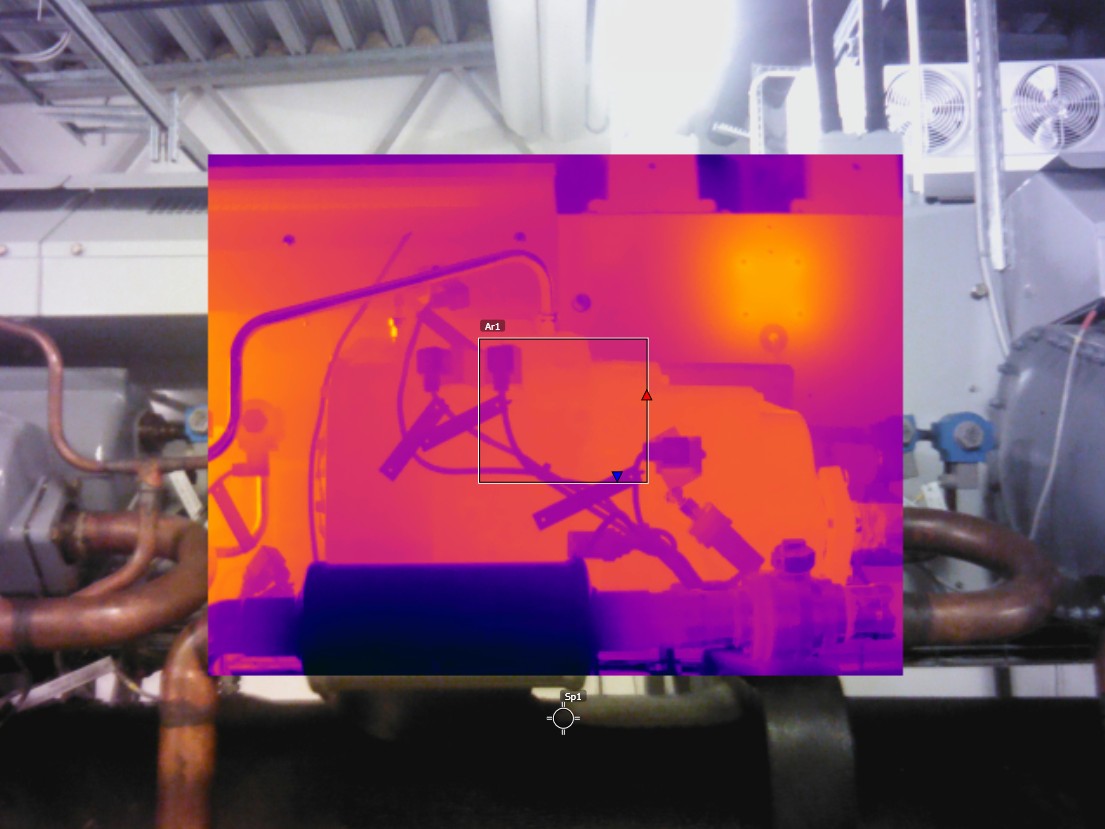

ピクチャー イン ピクチャー
Graphic

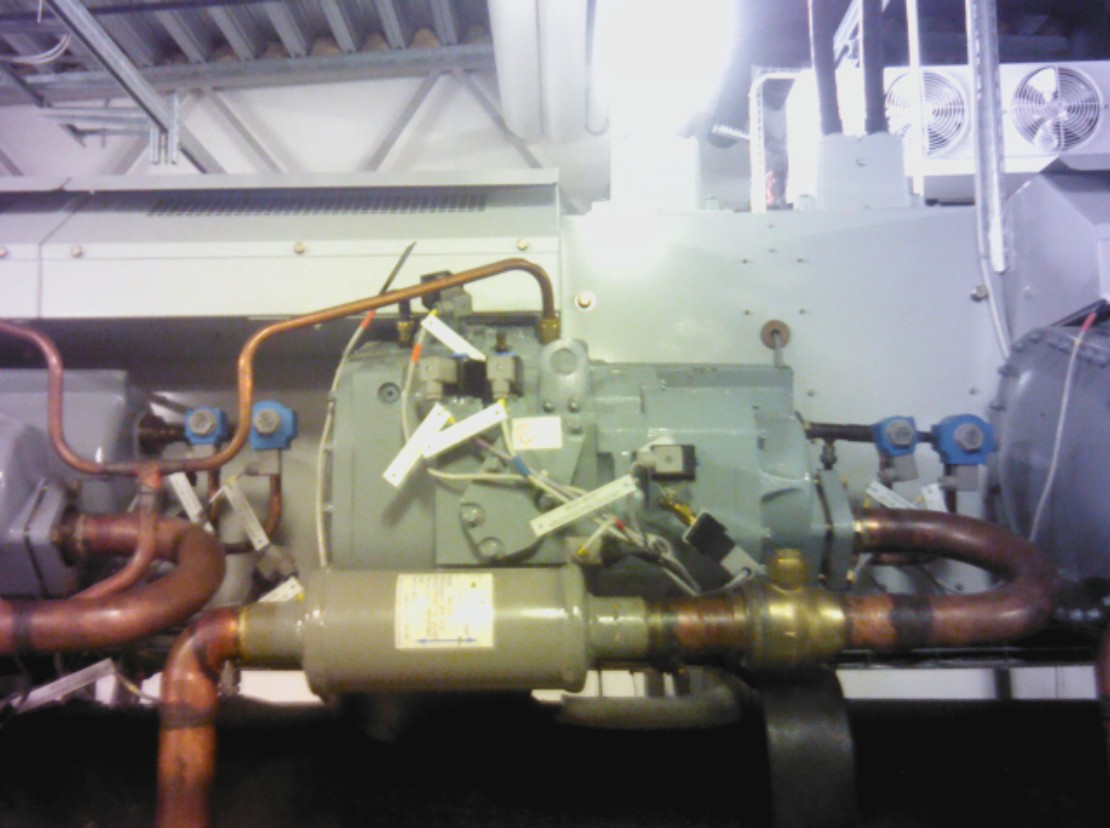

デジタル カメラ

12.3  画像モードの選択

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

icon (画像モード) を選択し、ナビゲーション パッドを押します。サブメニューが表示されます。

3

ナビゲーション パッドを使用して、次のいずれかを行います。

  • icon (MSX)
  • icon (赤外線)
  • icon (ピクチャー イン ピクチャー)
  • icon (デジタル カメラ)
4

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

5

[ピクチャー イン ピクチャー] モードを選択した場合、この時点でタッチ スクリーンを使用して赤外線画像フレームを移動およびサイズ変更することができます。(一部のカメラ モデルでは、画像フレームは中央にロックされており、移動できません。)
