7  カメラの取り扱い

7.1  バッテリーの充電

7.1.1  一般

  • カメラを初めて使う前に、スタンドアロン バッテリー充電器でバッテリーを 2 時間充電してください。
  • 機器の近くにあり、手の届く位置にあるメイン ソケットを選択します。

7.1.2  スタンドアロン バッテリー充電器を使用してバッテリーを充電する

1

1 つまたは 2 つのバッテリーをバッテリー充電器に入れます。

2

電源ケーブル プラグをバッテリー充電器のコネクタに接続します。

3

電源メイン電気プラグをメイン ソケットに接続します。

4

バッテリー充電器の白の LED が点灯し続けている場合、バッテリーは完全に充電されています。

5

バッテリーがフル充電されたら、メイン ソケットからスタンドアロン バッテリー充電器を外すことをお勧めします。

7.1.2.1  スタンドアロン バッテリー充電器 LED インジケータ

信号の種類

説明
白の LED が点滅している。
バッテリーが充電中。
白の LED が連続点灯している。
バッテリーがフル充電された。

7.1.3  USB バッテリー充電器を使用してバッテリーを充電する

  1. カメラのバッテリー ケースにバッテリーを入れます。
  2. USB バッテリー充電器をメイン ソケットに接続します。

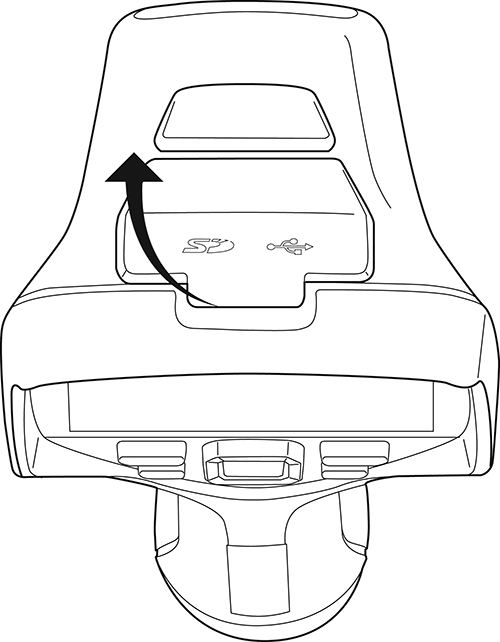

  3. カメラ上部のゴム製カバーを持ち上げます。
    Graphic
  4. USB バッテリー充電器の USB コネクタをカメラのコネクタ ベイにある USB-C コネクタに接続します。
    Graphic
  5. バッテリーの充電状況を確認するには、次のいずれかを実行します。
    • カメラがオンの場合: 画面上部に指を置いて、下にスワイプします。スワイプダウン メニューにバッテリー ステータスが表示されます。
    • カメラがオフの場合: 画面にバッテリー充電インジケータが表示されます。
  6. バッテリーがフル充電されたら、メイン ソケットから USB バッテリー充電器を外すことをお勧めします。

7.1.4  コンピュータに接続した USB ケーブルを使用してバッテリーを充電する

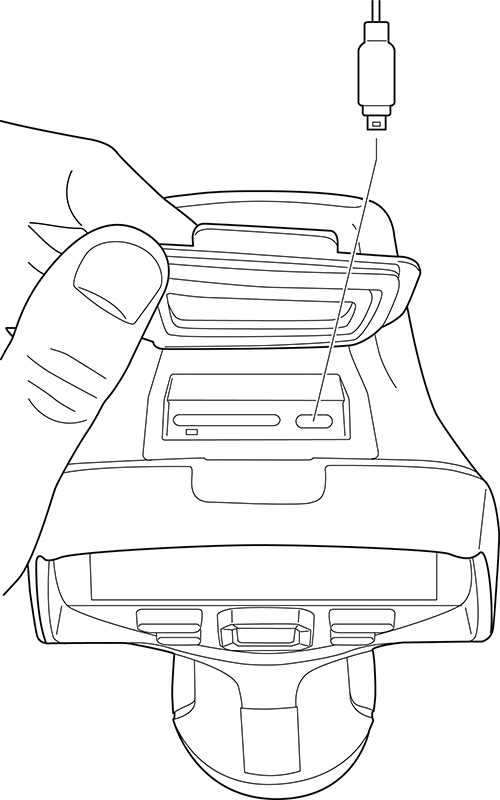

  1. カメラ上部のゴム製カバーを持ち上げます。
    Graphic
  2. コネクタ ベイの USB-C コネクタに USB ケーブルを接続します。USB ケーブルのもう一方の端をコンピュータに接続します。
    Graphic

7.2  バッテリーを取り外す

  1. カメラの電源をオフにします。
  2. カメラからバッテリーを外します。
    Graphic

7.3  カメラをオン・オフする

  • オン/オフ ボタン icon を押して、カメラの電源を入れます。
  • カメラの電源をオフにするには、オン/オフ ボタン icon ã‚’ 0.5 秒以上押し続けます。

7.4  赤外線カメラのフォーカス調整

フォーカスを正確に調整することは非常に重要です。フォーカスの調整が不正確だと、画像モードの動作に影響を与えます。温度測定も影響を受けます。
フォーカス リングを回すか、オートフォーカス ボタンを押して、カメラのフォーカスを調整できます。また連続オートフォーカスを実行するよう、カメラを設定することもできます。

7.4.1  手動フォーカス

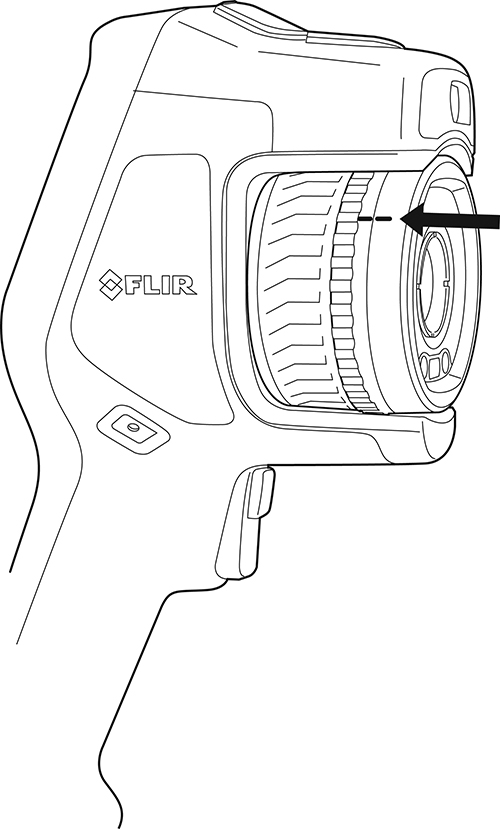

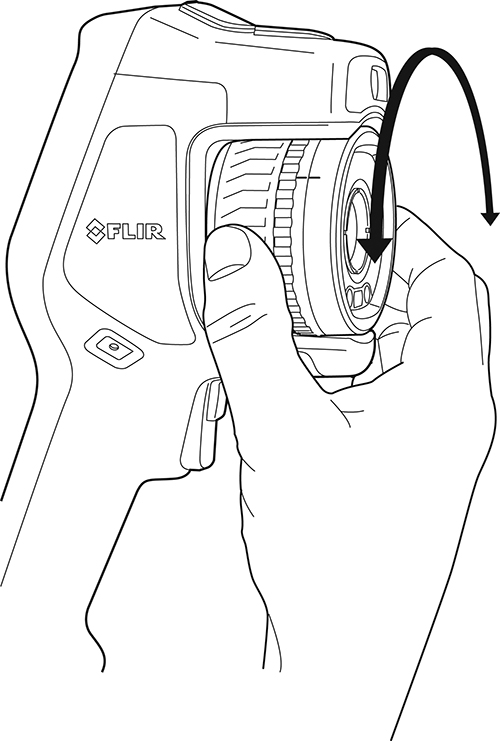

カメラのフォーカスを手動で調整するには、フォーカス リングを回します。
Graphic

7.4.2  オートフォーカス

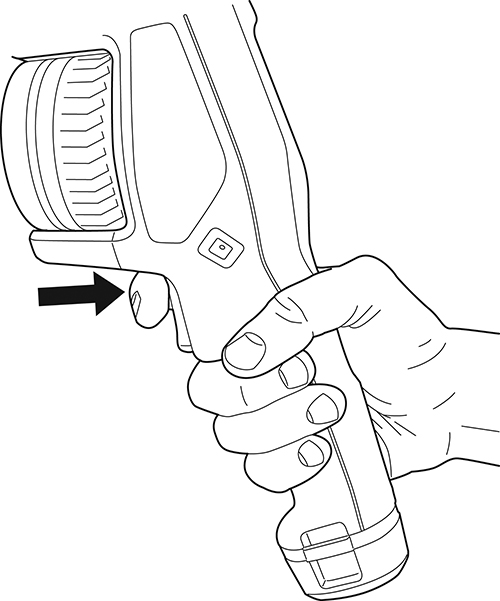

カメラをオートフォーカスするには、オートフォーカス ボタンを押します。
Graphic

7.4.2.1  オートフォーカス方式

オートフォーカスの場合、カメラで次のいずれかのフォーカス方法を使用できます。
  • [コントラスト]: 画像のコントラストが最大になるようフォーカスされます。
  • [レーザー]: レーザー測距に基づいてフォーカスされます。カメラがオートフォーカスしているときに、レーザーが使用されます。
フォーカス方法は設定で指定します。icon ([設定]) > [デバイス設定] > [フォーカス] > [オートフォーカス] を選択し、[コントラスト] または [レーザー] を選択します。

7.4.3  連続オートフォーカス

連続オートフォーカスを実行するよう、カメラを設定できます。
連続オートフォーカスが有効な場合、カメラは連続レーザー測距を基準にしてフォーカス調整を行います。レーザーは連続して照射されています。
連続オートフォーカスを有効または無効にするには、icon (設定) > [デバイス設定] > [フォーカス] > [連続オートフォーカス] > [オン] または [オフ] を選択します。

7.5  レーザー距離計の操作

7.5.1  一般

レーザー距離計は、レーザー送信機とレーザー受信機で構成されています。レーザー距離計は、レーザーパルスが対象に到達してからレーザー受信機に戻るまでの時間を測定することにより対象までの距離を特定します。この時間は距離に変換され、画面に表示されます。
レーザー送信機はレーザー ポインターとしても機能します。レーザーがオンになっていると、ほぼ目標の位置にレーザーの点が表示されます。

7.5.2  手順

レーザーを操作するには、次の手順を実行します。

1

レーザーをオンにするには、レーザー ボタン icon を長押しします。画面に対象までの距離が表示されます。

2

レーザーをオフにするには、レーザー ボタン icon を放します。

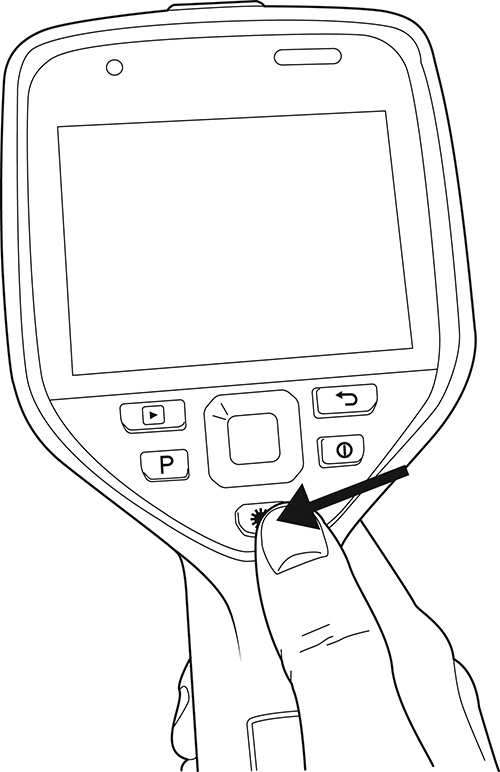

Graphic

7.6  面積の測定

7.6.1  一般

レーザー距離計で測定された距離は面積の計測の基準として使用されます。主な用途には、壁にできた濡れたしみのサイズの概算などがあります。
ある面の面積を測定するには、画面でボックスまたはサークルの測定ツールをレイアウトする必要があります。カメラは、ボックスまたはサークルで囲まれた部分の面積を計算します。この計算値は、その面の面積の概算値であり、対象までの測定距離に基づいて計算されます。
レーザー距離計がオンになっていると、ほぼ目標の位置にレーザーの点が表示されます。レーザー距離計は対象までの距離を測定します。カメラはこの距離がボックスまたはサークルのツール全体に対して有効であると仮定しています。
面積測定を成功させるには、次のことに留意してください。
  • ボックスまたはサークルのツールが画像の中心にあることを確認します。
  • 測定する対象のサイズに合わせて、ボックスまたはサークルのツールのサイズを調節します。
  • カメラが対象に対して垂直になるように保持します。
  • カメラから異なる距離にある細部を多く含んでいる対象を避けます。

7.6.2  手順

次の手順に従います。

1

ボックスまたはサークルの測定ツールを追加します (「 13.2 測定ツールの追加/削除 」のセクションを参照)。

2

ボックスまたはサークルの面積を測定し表示するようカメラを設定します。セクション 13.6 結果テーブルでの値の表示 を参照してください。

3

ボックスまたはサークルのツールが画像の中心にあることを確認します。セクション 13.4 測定ツールの移動とサイズ変更 を参照してください。

4

対象のサイズに合わせて、ボックスまたはサークルのツールのサイズを調節します。セクション 13.4 測定ツールの移動とサイズ変更 を参照してください。

5

対象に対して垂直にカメラを保持して、レーザー ボタン icon を長押します。

6

計算された面積が結果表に表示されます。

7.7  外部デバイスおよび記憶メディアの接続

次の外部デバイスおよびメディアをカメラに接続できます。
  • SD メモリー カード。
  • USB-C to USB-A ケーブルまたは USB-C to USB-C ケーブルを使用して画像やビデオをカメラとやりとりするコンピュータ。
  • USB-C または HDMI アダプタを使用するビデオ モニターまたはプロジェクター。
  • USB バッテリー充電器。
Graphic

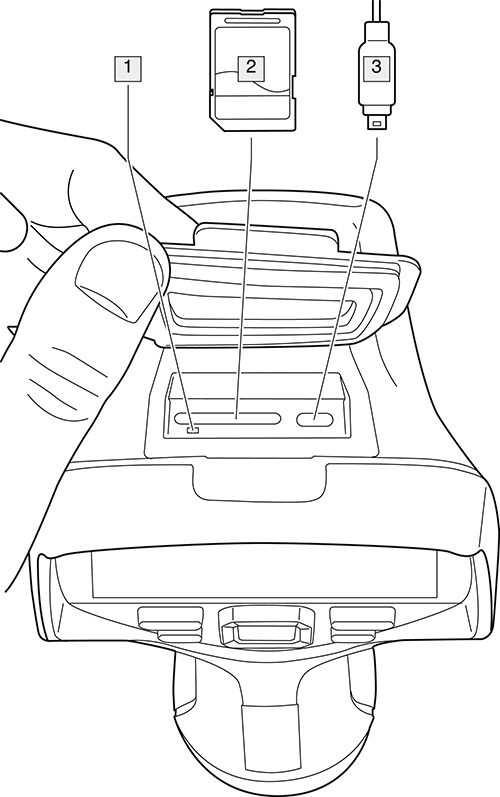

  1. メモリ カードがビジー状態であることを示す LED インジケータ。
  2. SD メモリー カード。
  3. USB-C ケーブル。

7.8  ファイルをコンピュータに移動する

カメラの画像アーカイブに画像またはビデオ クリップを保存する場合、ファイルはメモリー カードに保存されます。
USB-C to USB-A ケーブルまたは USB-C to USB-C ケーブルを使用して、カメラをコンピュータに接続できます。接続すると、画像やビデオ ファイルをメモリー カードからコンピュータに移動できます。
    USB ケーブルを使用してファイルをコンピュータに移動するには、次の手順を実行します。
  1. カメラ上部のゴム製カバーを持ち上げます。
    Graphic
  2. コネクタ ベイの USB-C コネクタに USB ケーブルを接続します。USB ケーブルのもう一方の端をコンピュータに接続します。
    Graphic
  3. カメラの電源を入れます。
  4. 次のいずれかを実行します。
    • ドラッグアンドドロップ操作で、画像をコンピュータに移動します。
    • FLIR 画像をサーモグラフィ ソフトウェアにインポートします。

7.8.1  関連トピック

また、オンライン ストレージに画像をアップロードするよう設定することもできます (セクション 9 クラウド接続 を参照)。

7.9  プログラム ボタン

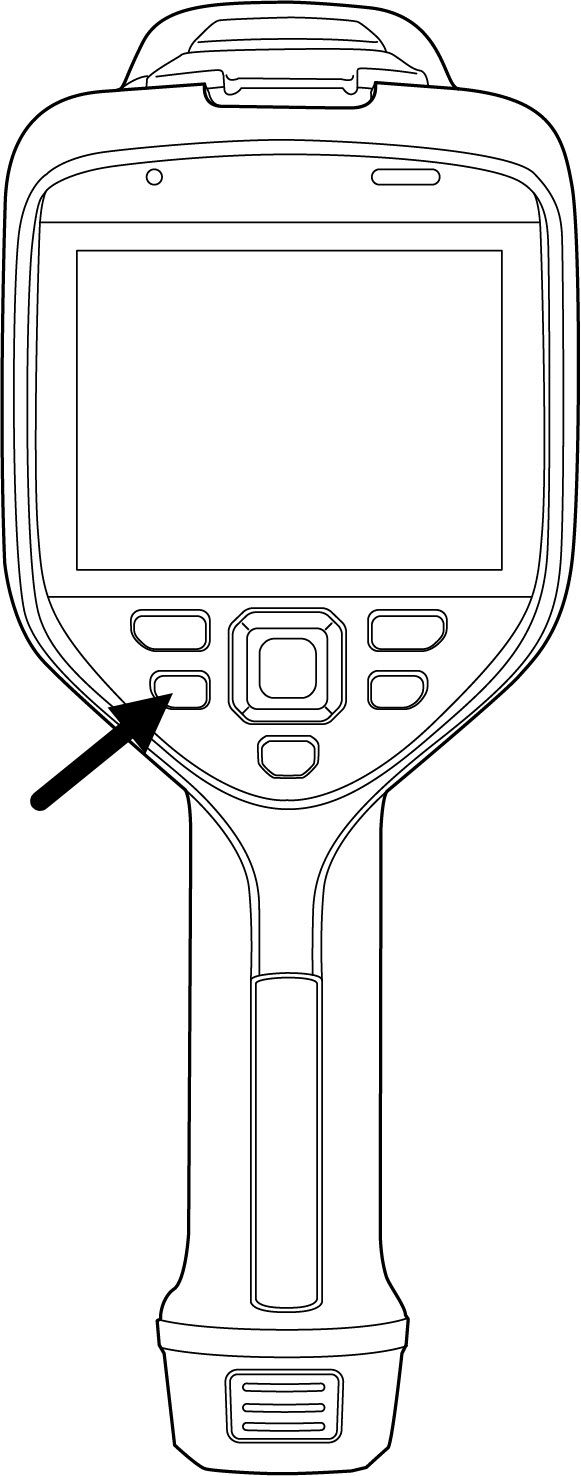

Graphic
プログラム ボタンに異なる機能を割り当てることができます。例えば、プログラム ボタンを使用して、よく使用する 2 つの設定を簡単に切り替えることができます。また、保存とプレビューのための 2 つの異なるセットアップを定義することもできます。トリガー用の通常のセットアップ ([保存オプションとストレージ] 設定で定義。セクション 23.5 保存オプションとストレージ を参照) およびプログラム ボタン用の別のセットアップの 2 種類です。

プログラム ボタンに機能を割り当てるには、次の手順を実行します。

1

プログラム ボタンを長押しします。[Programmable button] メニューが表示されます。

2

ナビゲーション パッドの上/下を押して、いずれかの機能を選択します。ナビゲーション パッドの中央を押して確定します。

7.9.1  プログラム ボタン オプション

プログラム ボタンで利用できるオプションは以下のとおりです。
  • [アクションなし]: デフォルトの設定です。ボタンを押しても何も起こりません。
  • [温度スケールの自動 <> 手動の切り替え]: 画像自動調整モードと画像手動調整モードを切り替えます。詳細については、セクション 11.3 赤外線画像を調整する を参照してください。
  • [オートフォーカス] 5 : 赤外線カメラのワンショット オートフォーカス。
  • [連続オートフォーカス] 6 : 連続オートフォーカス機能の有効/無効を切り替えます。
  • [画像オーバーレイ グラフィックの非表示]: すべてのオーバーレイ グラフィックおよび画像オーバーレイ情報の表示/非表示を切り替えます。詳細については、セクション 11.8 すべてのオーバーレイを非表示にする を参照してください。
  • [æ ¡æ­£]: 手動 NUC を実行します。詳細については、セクション 11.7 不均一性補正 (NUC) を実行する を参照してください。
  • [手動温度スケールの自動調整]: 画像手動調整モード中に、画像の自動調整を行います。
  • 赤外線 <> デジタル カメラを切り替える: [赤外線] と [デジタル カメラ] の画像モードを切り替えます。詳細については、セクション 12 画像モードの操作 を参照してください。
  • [赤外線 <> 赤外線 MSX を切り替える]: [赤外線] と [赤外線 MSX] の画像モードを切り替えます。詳細については、セクション 12 画像モードの操作 を参照してください。
  • [1 倍ズーム <> 最大ズームを切り替える]: 1 倍と最大ズームのデジタル ズーム倍率を切り替えます。
  • [カメラ フラッシュのオン <> オフを切り替える]: カメラ フラッシュ機能の有効/無効を切り替えます。詳細については、セクション 7.10 カメラ ライトをフラッシュとして使用する を参照してください。
  • [シングル ショット <> ビデオを切り替える]: [シングル ショット] と [å‹•ç”»] の記録モードを切り替えます。
  • [最新の 2 つのパレットを切り替える]: 最後に使用した 2 つのカラー パレットを切り替えます。詳細については、セクション 11.5 色パレットの変更 を参照してください。
  • [温度範囲を切り替える]: カメラの温度範囲を順番に切り替えます。詳細については、セクション 23.4 カメラの温度範囲 を参照してください。
  • [自動方向付けのオン <> オフを切り替える]: 画面の回転の有効/無効を切り替えます。
  • [保存]: 画像を保存します。
  • [保存 + メモのプロンプト]: 画像を保存して、メモ注釈ツールを表示します。
  • [保存 + 表のプロンプト]: 画像を保存し、表注釈ツールを表示します。
  • [保存 + 音声注釈のプロンプト]: 画像を保存し、音声注釈ツールを表示します。
  • [保存 + スケッチのプロンプト]: 画像を保存し、スケッチ注釈ツールを表示します。
  • [保存 + メニューから注釈を選択]: 画像を保存し、注釈ツール メニューを表示します。
  • [プレビュー]: プレビュー画像を表示します。
  • [プレビュー + メモのプロンプト]: プレビュー画像とメモ注釈ツールを表示します。
  • [プレビュー + 表のプロンプト]: プレビュー画像と表注釈ツールを表示します。
  • [プレビュー + 音声注釈のプロンプト]: プレビュー画像と音声注釈ツールを表示します。
  • [プレビュー + スケッチのプロンプト]: プレビュー画像とスケッチ注釈ツールを表示します。
  • [プレビュー + メニューから注釈を選択]: プレビュー画像と注釈ツール メニューを表示します。

7.10  カメラ ライトをフラッシュとして使用する

カメラ ライトは、デジタル カメラのフラッシュとして使用できます。フラッシュ機能が有効な場合、トリガーを押すと、カメラ ライトがフラッシュして、画像が保存されます。
カメラ ライトをオンにして、フラッシュライトとして使用することができます。

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

icon (設定) を選択して、ナビゲーション パッドを押します。これにより [設定] メニューが表示されます。

3

ナビゲーション パッドを使用して、[デバイス設定] > [ライトとレーザー] を選択します。

4

カメラ ライトをフラッシュとして使用するには、次のいずれかの操作を実行します。

  • カメラ ライト機能を有効化するには、[ライトとレーザーを有効化] を選択し、ナビゲーション パッドを押します。カメラ ライトのオン/オフを切り替えるには、スワイプダウン メニューを使用します (セクション 6.4.4 スワイプダウン メニュー を参照)。
  • フラッシュ機能を有効にするには、[ライトとレーザーを有効にする + ライトをフラッシュとして使用] を選択し、ナビゲーション パッドを押します。
  • カメラ ライトとフラッシュ機能を無効にするには、[すべてを無効にする] を選択し、ナビゲーション パッドを押します。

7.11  ハンド ストラップ

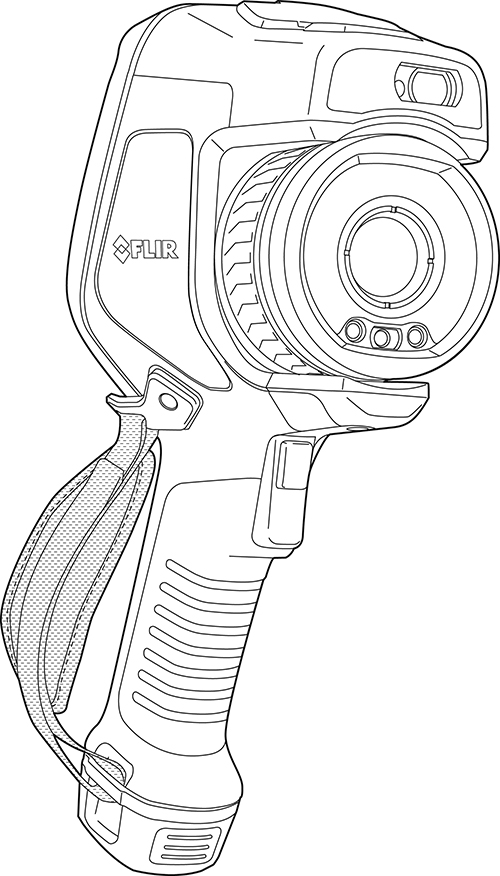

ブラケットを使用してハンド ストラップの上部をカメラに取り付けます。カメラの左右に 1 つずつブラケットがあります。
ハンド ストラップの下部はカメラのベースにある取り付け位置に通されています。
Graphic

7.11.1  ハンド ストラップを取り付ける

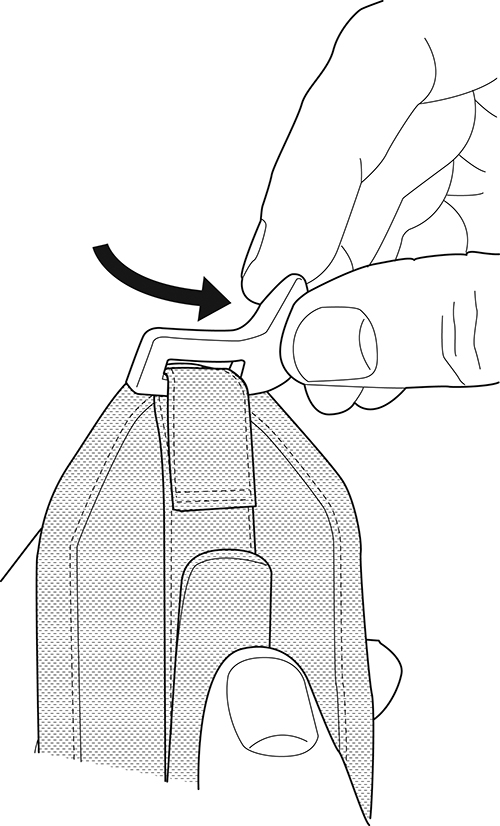

  1. ハンド ストラップの上部をブラケットにはめ込みます。
    Graphic
    Graphic

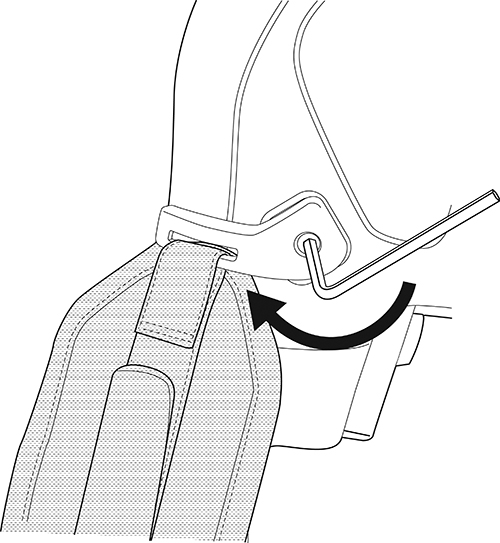

  2. カメラの所定の位置にブラケットを取り付けて、付属のトルクス レンチでねじを締めます。
    Graphic

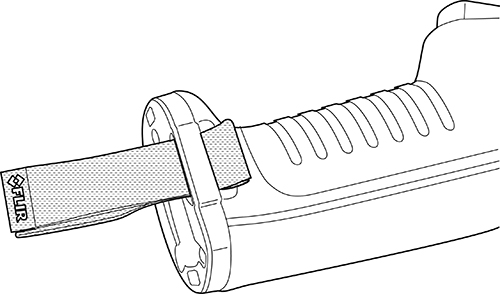

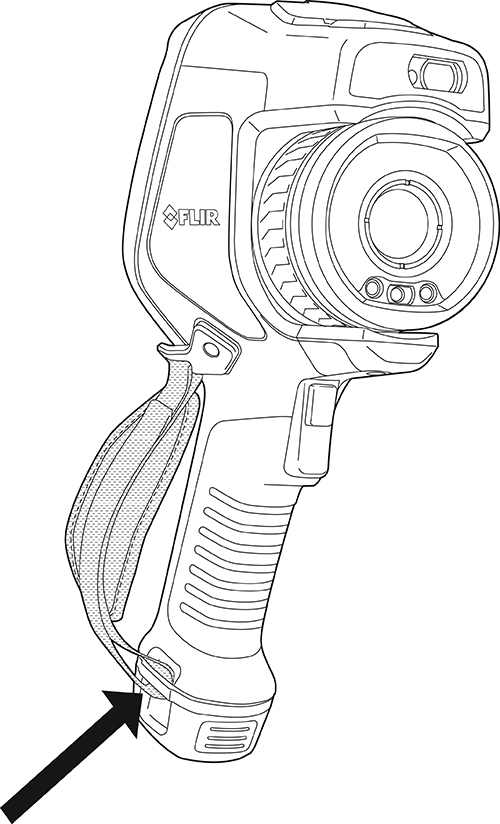

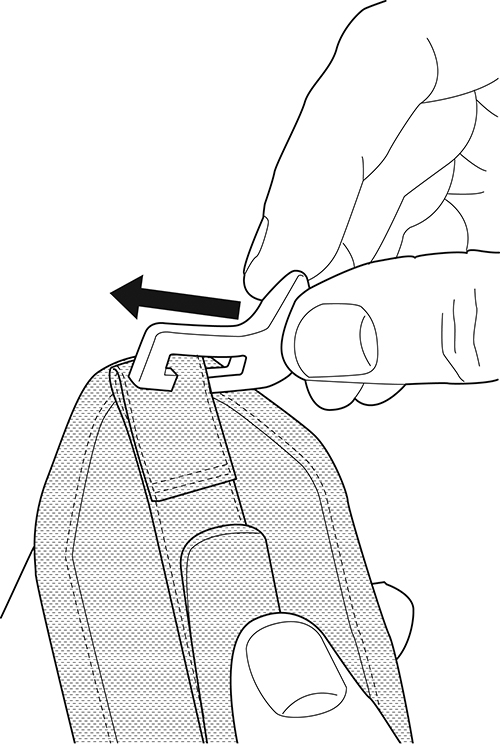

  3. 外れているストラップをカメラのベースにある取り付け位置に通します。面ファスナーでストラップを固定します。
    Graphic

7.12  ストラップ

Graphic

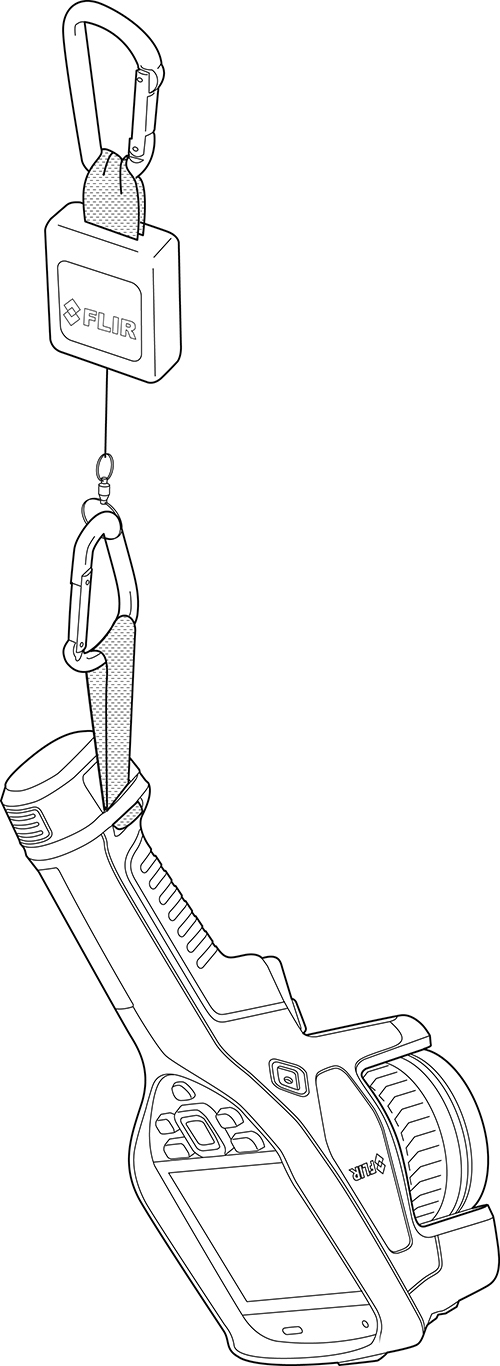

    ラニヤード ストラップを取り付けるには、次の手順を実行します。
  1. カメラ バッテリーを取り外します。

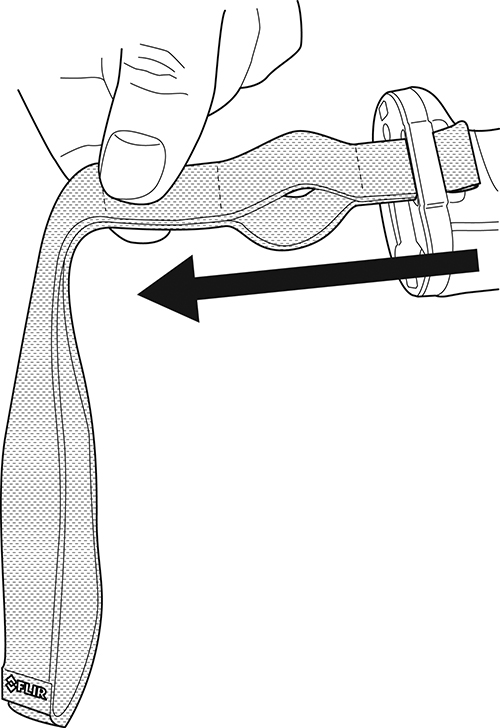

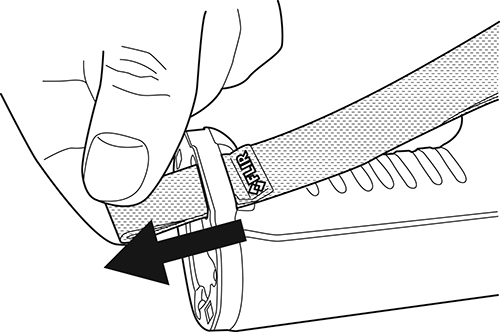

  2. FLIR ロゴの付いている部分から、ラニヤード ストラップをカメラのベースにある取り付け位置に通します。
    Graphic
  3. 取り付け位置で止まるまでラニヤード ストラップを引っ張ります。
    Graphic

7.13  リスト ストラップ

リスト ストラップはカメラにカラビナを取り付けるために使用します。

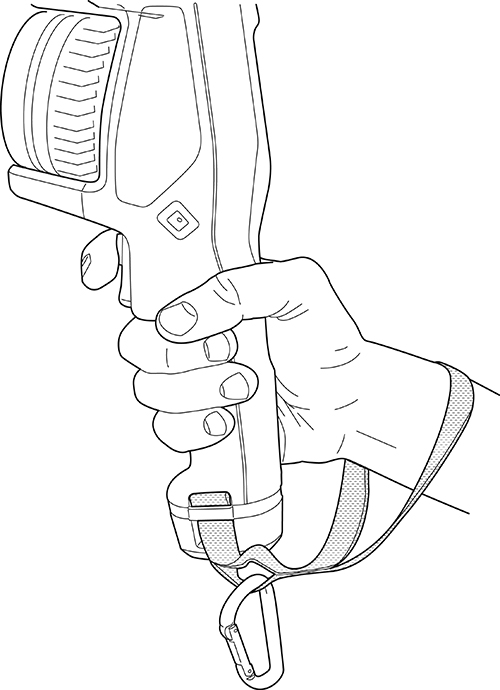

Graphic
    リスト ストラップを取り付けるには、次の手順を実行します。
  1. カメラ バッテリーを取り外します。

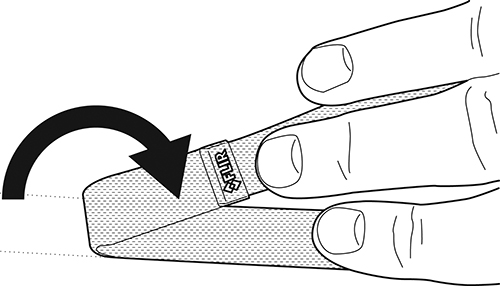

  2. リストストラップを折り曲げます。FLIR ロゴの付いた部品が上にあることを確認してください。
    Graphic

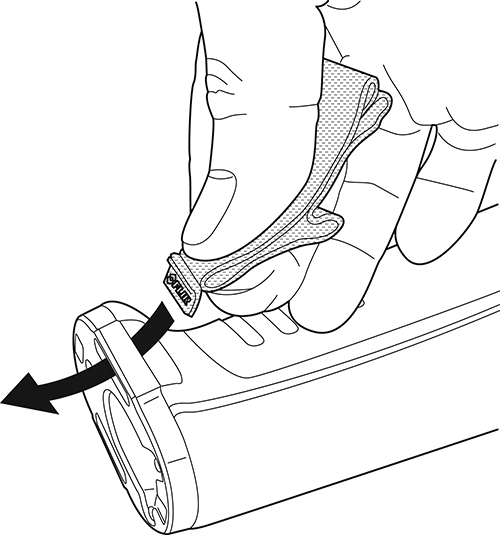

  3. 折ったリスト ストラップをカメラのベースにある取り付け位置に通します。
    Graphic
  4. 取り付け位置で止まるまでリスト ストラップを引っ張ります。
    Graphic

7.14  フロント カバー

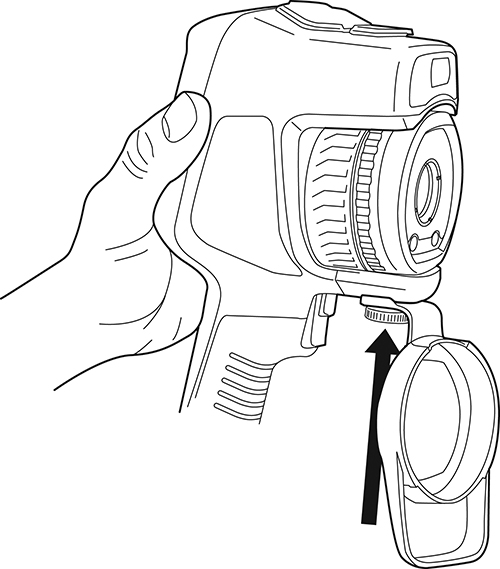

カメラ レンズとレーザー距離計を保護するために、付属の固定装置を使用してフロント カバーを取り付けることができます。
Graphic

7.15  カメラ レンズの変更

適用対象: レンズを交換できるカメラ モデル。
    次の手順に従います。

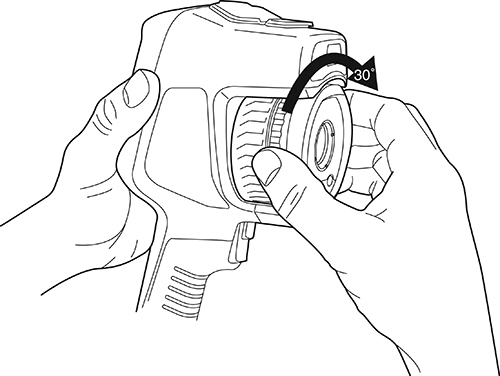

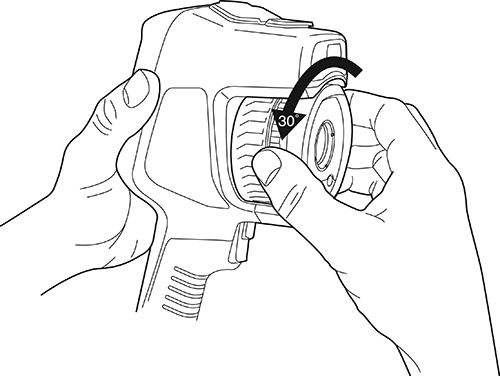

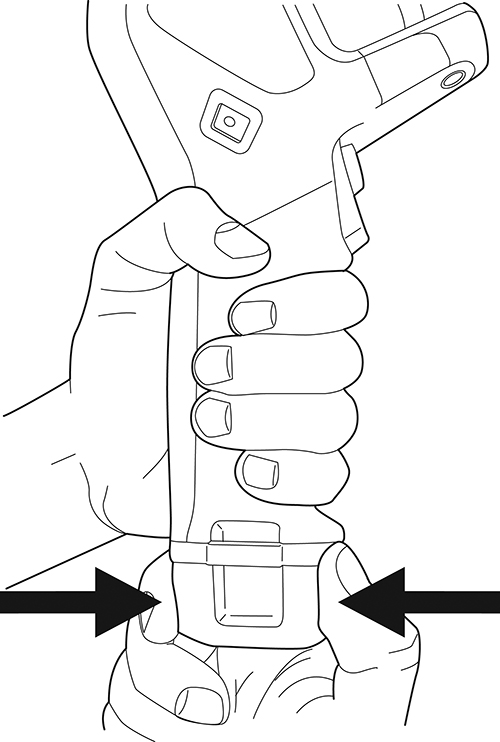

  1. レンズの内側リングをしっかりと握ります。内側リングが止まるまで、反時計回りに 30° 回します。
    Graphic
  2. レンズを慎重に引き出してください。

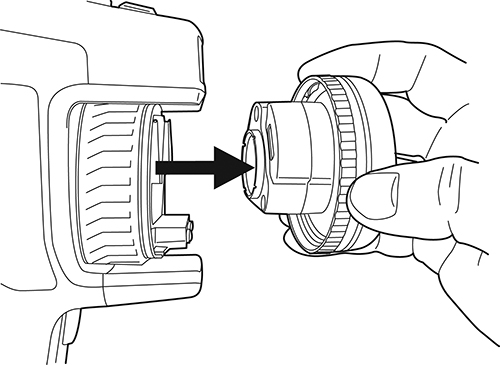

    Graphic

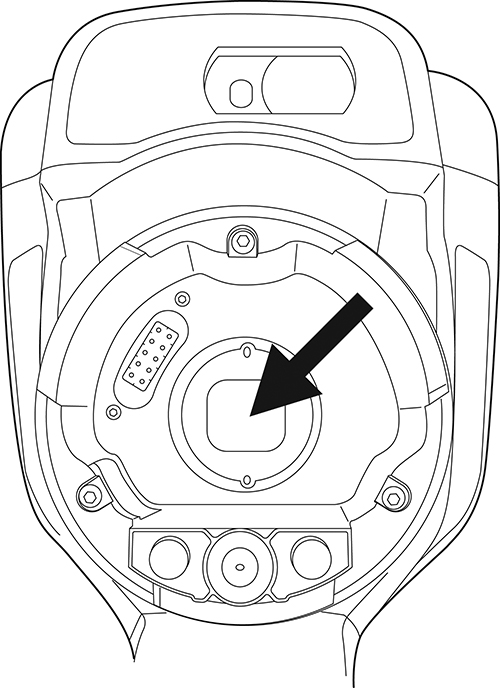

  3. 赤外線検出器が完全に露出されます。この表面に触れないでください。赤外線検出器にほこりが付いている場合は、 24.3 赤外線検出器 の手順に従います。
    Graphic
  4. カメラ レンズの内側リングが完全に開いた位置にあることを確認します。

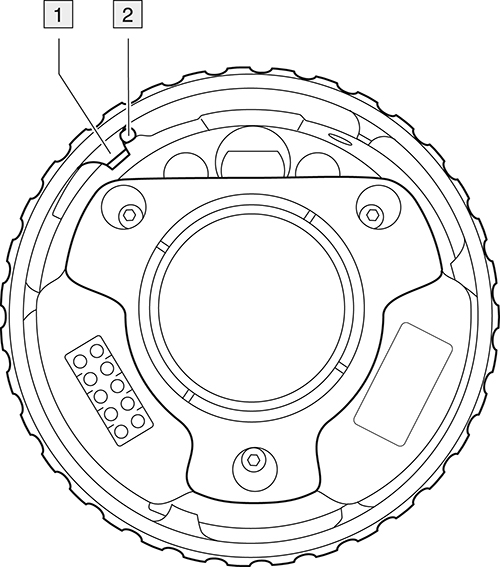

    • 正しい位置: æ­¯ (1) が黒い停止ピン (2) の端に位置しています。
      Graphic

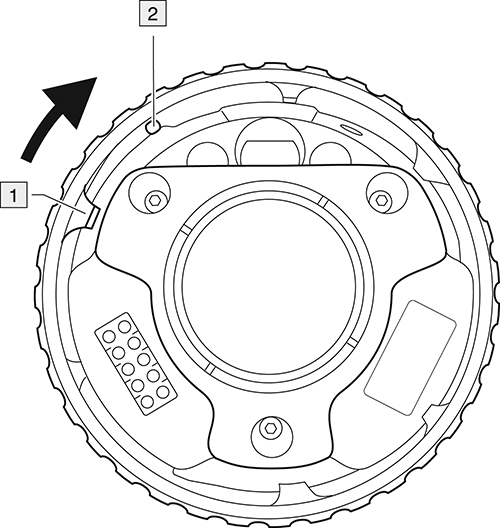

    • 誤った位置: æ­¯ (1) が黒い停止ピン (2) の位置に来るまでリングを回す必要があります。
      Graphic
  5. 注意して、レンズを所定の位置に押し込みます。
    Graphic
  6. レンズの内側リングを 30° 時計回りに回します。レンズが所定位置にロックされると、カチッと音がします。
    Graphic
  7. レンズが所定の位置にロックされていることを示す 2 つの目印が揃っていることを確認します。
    Graphic

7.16  レンズとカメラの組み合わせをキャリブレーションする

適用対象: レンズを交換できるカメラ モデル。

7.16.1  はじめに

新しいレンズをカメラで使用できるようにするには、レンズとカメラの組み合わせをキャリブレーションする必要があります。
これまでこの処理は FLIR サービス部門で行われていましたが、FLIR Exxシリーズではユーザーがキャリブレーションできるようになりました。この機能を AutoCal といいます。AutoCal を実行するには、レンズ パッケージに含まれているキャリブレーション対象が必要です。

7.16.2  AutoCal‎の手順

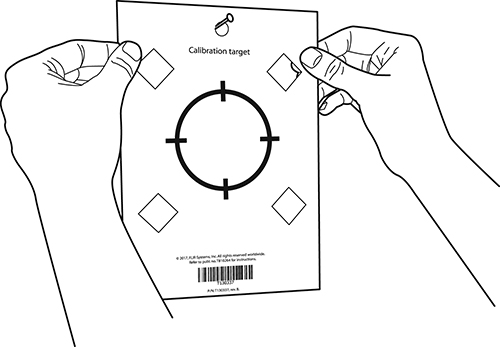

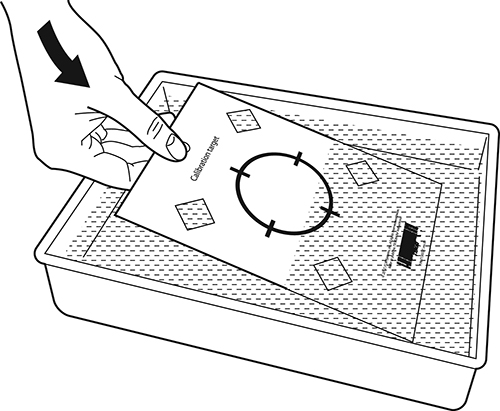

  1. キャリブレーション対象を水に 1 秒間浸し、余分な水分を落とします。
    Graphic
  2. キャリブレーション対象を壁にテープで留めるか、吊り下げます。
    Graphic
  3. 7.15 カメラ レンズの変更 セクションの手順に従って、新しいレンズをカメラに取り付けます。レンズを取り付けると、キャリブレーション ウィザードが自動的に開始されます。

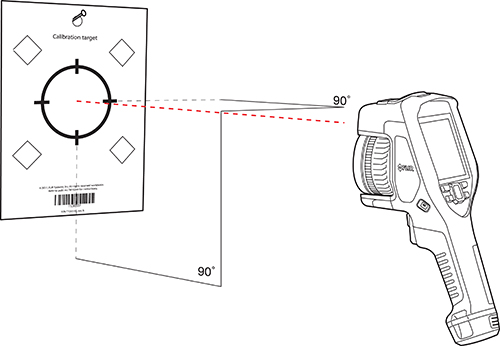

  4. 2 mの距離から、レーザー ポインタを使用してカメラをクロスヘアーに向けます。カメラが自動的に写真を撮影します。
    Graphic

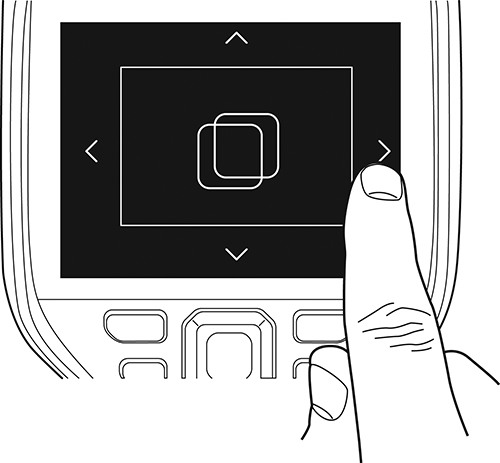

  5. カメラで、タッチスクリーンの矢印を使用して熱画像と可視画像の位置を合わせます (以下の図では、2 個の四角で示されています)。これで、レンズとカメラの組み合わせがキャリブレーションされます。
    Graphic
後からこの手順を繰り返すには、[設定] > [デバイス設定] > [カメラ情報] > [キャリブレーション] > [レンズをキャリブレーション...] の順に選択します。

7.17  コンパスのキャリブレーション

カメラを新しい場所に動かした場合は、コンパスのキャリブレーションを行うことをお勧めします。

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

icon (設定) を選択して、ナビゲーション パッドを押します。これにより [設定] メニューが表示されます。

3

ナビゲーション パッドを使用して、[デバイス設定] > [測位] > [コンパス] を選択します。

4

スイッチを切り替えてコンパスを有効にします。

5

[コンパスのキャリブレーション] を選択し、ナビゲーション パッドを押します。画面上の指示に従います。
