8 Kuvien tallennus ja käsittely

8.1 Tietoja kuvatiedostoista

8.1.1 Yleistä

Kun tallennat kuvan, kamera tallentaa kuvatiedoston, joka sisältää kaikki lämpötiedot ja visuaaliset tiedot. Voit siis avata kuvatiedoston myöhemmin ja esimerkiksi valita toisen kuvatilan, käyttää värihälytyksiä ja lisätä mittaustyökaluja.

Kuvan *.jpg-tiedosto on täysin radiometrinen ja se tallennetaan häviöttömänä, mikä mahdollistaa täyden jälkikäsittelyn FLIR Systemsin kuva-analyysi- ja raportointiohjelmilla. Käytettävissä on myös tavallinen *.jpg-komponentti (häviöllinen), jonka avulla kuvia voi katsella kätevästi muissa kuin FLIR Systemsin ohjelmistoissa, esimerkiksi Microsoft Explorerissa.

8.1.2 Tiedoston nimeämiskäytäntö

Kuvatiedostot ovat oletuksena muotoa FLIRxxxx.jpg, jossa xxxx on yksilöivä laskurinumero.

Kuvat voi myös tallentaa siten, että tiedoston nimeen lisätään etuliitteenä päiväys. Kolmannen osapuolen sovellukset eivät kuitenkaan välttämättä tunnista tällaisia tiedostoja automaattisesti. Katso lisätietoja Tiedoston nimeämismuoto -asetuksesta kohdasta 23.4 Tallennusvaihtoehdot & -tila .

8.1.3 Tallennuskapasiteetti

Kun kuva tallennetaan, kamera tallentaa kuvatiedoston muistikorttiin.

Kuvatiedoston (joka ei sisällä kommentteja) koko on yleensä alle 1 000 kt. Näin ollen 8 Gt:n muistikorttiin mahtuu noin 8 000 kuvaa.

8.1.4 Tietoja: UltraMax

UltraMax 3 on kuvanparannustoiminto, jolla lisätään kuvan tarkkuutta ja vähennetään kohinaa. Näin pienet kohteet ovat helpommin nähtävissä ja mitattavissa. UltraMax-kuva on leveydeltään ja korkeudeltaan kaksinkertainen tavalliseen kuvaan verrattuna.

Kun kameralla otetaan UltraMax-kuva, samaan tiedostoon tallentuu useita tavallisia kuvia. Kaikkien kuvien tallentaminen voi kestää jopa sekunnin. Jotta UltraMax-toimintoa pystyy hyödyntämään kunnolla, kuvien on oltava hieman erilaiset, mikä onnistuu liikuttamalla kameraa hieman. Kamera on pidettävä tukevasti kädessä (ei jalustalla), jolloin kuvista tulee vain vähän erilaiset. Oikeanlainen tarkennus, suuri kontrasti ja liikkumaton kohde auttavat myös luomaan erinomaisen UltraMax-kuvan.

Joillakin FLIR-lämpökuvausohjelmistoilla voi käsitellä UltraMax-kuvia. Muut FLIR-ohjelmistot käsittelevät tällaisia kuvia tavallisina kuvina.

Määritä kamera käyttämään UltraMax-toimintoa valitsemalla icon

(Asetukset) > Tallennusvaihtoehdot & -tila > Kuvan tarkkuus = UltraMax.

8.2 Kuvan tallentaminen

Kun kuva tallennetaan, kamera tallentaa kuvatiedoston kameran muistiin.

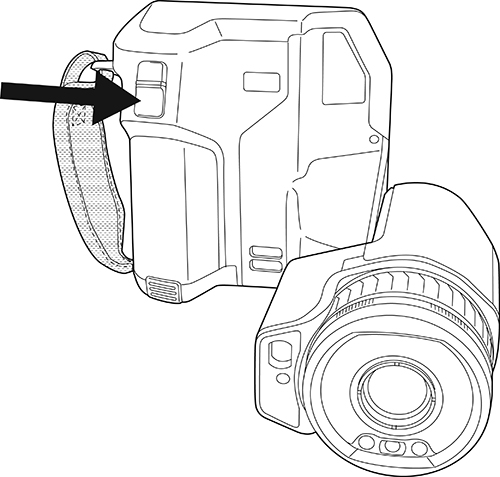

Tallenna kuva painamalla tallennuspainiketta.

8.3 Kuvan esikatselu

Voit esikatsella kuvaa ennen sen tallennusta. Näin näet, sisältääkö kuva haluamasi tiedot ennen kuin se tallennetaan. Voit myös säätää ja muokata kuvaa.

Esikatsele kuvaa seuraavasti:

Esikatsele kuvaa painamalla tallennuspainiketta. Esikatselu avautuu.

Manuaalinen kuvansäätötila on nyt käytössä. Katso kuvan säätöohjeet kohdasta 11.3 Lämpökuvan säätäminen .

Pääset muokkaamaan kuvaa painamalla nuolinäppäimistöä. Sisällysvalikko avautuu. Katso muokkausohjeet kohdasta 8.5 Tallennetun kuvan muokkaaminen .

Toimi seuraavasti:

Tallenna kuva painamalla tallennuspainiketta.
Voit poistua esikatselutilasta tallentamatta kuvaa painamalla paluupainiketta .

8.4 Tallennetun kuvan avaaminen

Kamera tallentaa kuvatiedostot muistikorttiin. Jos haluat katsoa kuvaa uudelleen, avaa se kuvakansiosta (Gallery).

Avaa tallennettu kuva seuraavasti:

Paina kuvakansiopainiketta icon . Gallery avautuu ja näyttää yhden tai useamman kansion.

Valitse kansio ja paina nuolinäppäinpainiketta.

Valitse tarkasteltava kuva ja paina nuolinäppäinpainiketta.

Tee vähintään yksi seuraavista toimista:

Näytä edellinen tai seuraava kuva painamalla nuolinäppäimiä vasemmalle tai oikealle.
Kun haluat näyttää työkalupalkin näytön yläosassa, paina nuolinäppäinpainiketta. Seuraavat toiminnot ovat käytettävissäsi:
- Vaihda lämpökuvan ja visuaalisen kuvan välillä valitsemalla kuvake ja painamalla nuolinäppäinpainiketta.
- Jos haluat muokata kuvaa, poistaa kuvan, näyttää tiedot tai lisätä kommentteja, valitse ja paina nuolinäppäinpainiketta. Tämä näyttää valikon oikealla puolella.
Voit palata kansioiden yleisnäkymään painamalla paluupainiketta .
Voit palata liikkuvaan kuvaan painamalla kuvakansiopainiketta .

8.5 Tallennetun kuvan muokkaaminen

Voit muokata tallennettua kuvaa. Voit muokata kuvaa myös esikatselutilassa.

Muokkaa tallennettua kuvaa seuraavasti:

Paina kuvakansiopainiketta icon . Näyttöön avautuu Gallery.

Valitse kansio ja paina nuolinäppäinpainiketta.

Valitse muokattava kuva ja paina nuolinäppäinpainiketta.

Paina kameran nuolinäppäinpainiketta, jotta yläosan työkalupalkki tulee näkyviin.

Valitse työkalupalkin kuvake icon ja paina nuolinäppäinpainiketta.

Valitse työkalupalkin kuvake icon ja paina nuolinäppäinpainiketta. Kuva avautuu muokkaustilassa.

Manuaalinen kuvansäätötila on nyt käytössä. Katso kuvan säätöohjeet kohdasta 11.3 Lämpökuvan säätäminen .

Avaa työkalupalkki painamalla nuolinäppäinpainiketta. Sisällysvalikko tulee näkyviin.

Valitse (Peruuta), jos haluat sulkea muokkaustilan.
Valitse (Mittausparametrit), jos haluat muuttaa yleisiä parametreja.
Valitse (Kuvatila), jos haluat vaihtaa kuvatilan.
Valitse (Mittaus), jos haluat lisätä mittaustyökalun.
Valitse (Väri), jos haluat vaihtaa väripalettia tai asettaa värihälytyksen.
Valitse (Tallenna), jos haluat tallentaa ja sulkea muokkaustilan.

Jos haluat tallentaa muokatun kuvan verkkoon, lataa kuva manuaalisesti. Lisätietoja on kohdassa 9.6 Manuaalinen lataus .

8.5.1 Aiheeseen liittyvää

8.6 Kuvan tietojen näyttäminen

Kuvatiedot sisältävät mm. päivämäärän, emissiivisyyden ja ilman lämpötilan. Kun tallennat kuvan, kuvatiedot tallennetaan kuvatiedostoon, ja niitä voi tarkastella kuvakansiossa (Gallery).

Voit näyttää kuvan tiedot seuraavasti:

Paina kuvakansiopainiketta icon . Näyttöön avautuu Gallery.

Valitse kansio ja paina nuolinäppäinpainiketta.

Valitse kuva ja paina nuolinäppäinpainiketta.

Paina kameran nuolinäppäinpainiketta, jotta yläosan työkalupalkki tulee näkyviin.

Valitse työkalupalkin kuvake icon ja paina nuolinäppäinpainiketta.

Valitse oikean työkalupalkin kuvake icon ja paina nuolinäppäinpainiketta. Kuvan tiedot tulevat näkyviin.

8.7 Kuvan zoomaus

Voit zoomata kuvaa kameran digitaalisen zoom-toiminnon avulla. Voit käyttää toimintoa liikkuvissa kuvissa ja tallennetuissa kuvissa muokkaustilassa.

Digitaalinen zoomauskerroin näkyy näytön yläosassa.

Zoomaa kuva digitaalisesti seuraavalla tavalla:

Lähentäminen: kosketa näyttöä kahdella sormella ja vedä sormia poispäin toisistaan.
Loitontaminen: kosketa näyttöä kahdella sormella ja vie sormet yhteen.

8.8 Kuvien poistaminen

Muistikortilla olevat kuvatiedostot voi poistaa. Lisätietoja on kohdassa 10.9 Kuvan tai videoleikkeen poistaminen , 10.10 Useiden tiedostojen poistaminen ja 10.11 Kaikkien tiedostojen poistaminen .

8.9 Kuvalaskurin nollaus

Voit nollata kuvatiedostojen nimissä olevan numeroinnin.

Toimi seuraavasti:

Paina kameran nuolinäppäinpainiketta, jotta valikko tulee näkyviin.

Valitse icon (Asetukset) ja paina nuolinäppäinpainiketta. Asetukset-valikko tulee näkyviin.

Valitse nuolinäppäinpainikkeella Laitteen asetukset > Asetusten palautus > Nollaa kuvalaskuri….

Paina nuolinäppäinpainiketta. Valintaikkuna avautuu.

Jos haluat nollata laskurin, valitse Nollaa ja paina nuolinäppäinpainiketta.
