7  カメラの取り扱い

• SD メモリー カード。
• USB-C to USB-A ケーブルまたは USB-C to USB-C ケーブルを使用して画像やビデオをカメラとやりとりするコンピュータ。
• USB-C または HDMI アダプタを使用するビデオ モニターまたはプロジェクター。
• USB バッテリー充電器。

USB-C ケーブル。
SD メモリー カード。
メモリ カードがビジー状態であることを示す LED インジケータ。
注
• LED が点滅しているときは、メモリー カードを取り出さないでください。
• LED が点滅しているときは、PC にカメラを接続しないでください。

USB ケーブルを使用してファイルをコンピュータに移動するには、次の手順を実行します。

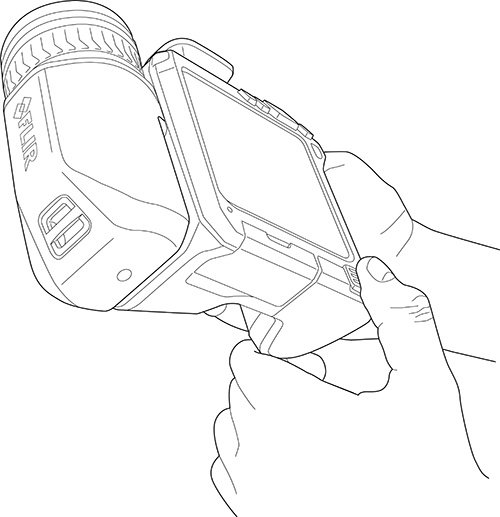

カメラの下部にあるコネクタ部用カバーを開きます。
コネクタ ベイの USB-C コネクタに USB ケーブルを接続します。USB ケーブルのもう一方の端をコンピュータに接続します。
カメラの電源を入れます。
次のいずれかを実行します。
• ドラッグアンドドロップ操作で、画像をコンピュータに移動します。
  注  ドラッグ アンド ドロップ操作を使用してファイルを移動しても、カメラのファイルは削除されません。
• FLIR 画像をサーモグラフィ ソフトウェアにインポートします。

7.13  カメラ ライトをフラッシュとして使用する

7.14  コンパスのキャリブレーション

カメラを新しい場所に動かした場合は、コンパスのキャリブレーションを行うことをお勧めします。

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

(設定) を選択して、ナビゲーション パッドを押します。これにより [設定] メニューが表示されます。

3

ナビゲーション パッドを使用して、[デバイス設定] > [測位] > [コンパス] を選択します。

4

スイッチを切り替えてコンパスを有効にします。

5

[コンパスのキャリブレーション] を選択し、ナビゲーション パッドを押します。画面上の指示に従います。

注  カメラはゆっくり回転させてください。

7.15  カメラ レンズの変更

注  カメラで新しいレンズを初めて使用する場合は、レンズの取り付け後に、レンズとカメラの組み合わせをキャリブレーション (校正) する必要があります。この方法については、セクション 7.16 レンズとカメラの組み合わせをキャリブレーションする を参照してください。

注  レンズを交換する際には、レンズの表面に触れないでください。触れてしまった場合、 24.2 赤外線レンズ の指示に従って、レンズを清掃してください。

次の手順に従います。

レンズの内側リングをしっかりと握ります。内側リングが止まるまで、反時計回りに 30° 回します。
レンズを慎重に引き出してください。
赤外線検出器が完全に露出されます。この表面に触れないでください。赤外線検出器にほこりが付いている場合は、 24.3 赤外線検出器 の手順に従います。
カメラ レンズの内側リングが完全に開いた位置にあることを確認します。
• 正しい位置: 歯 (1) が黒い停止ピン (2) の端に位置しています。
• 誤った位置: 歯 (1) が黒い停止ピン (2) の位置に来るまでリングを回す必要があります。
注意して、レンズを所定の位置に押し込みます。
レンズの内側リングを 30° 時計回りに回します。レンズが所定位置にロックされると、カチッと音がします。
レンズが所定の位置にロックされていることを示す 2 つの目印が揃っていることを確認します。

7.16  レンズとカメラの組み合わせをキャリブレーションする

7.16.1  はじめに

新しいレンズをカメラで使用できるようにするには、レンズとカメラの組み合わせをキャリブレーションする必要があります。

これは、以前 FLIR サービス部門が実施する必要があったプロセスですが、FLIR T8xx シリーズではユーザーがキャリブレーションを行えます。この機能は、AutoCal と呼ばれています。AutoCal の手順には、レンズに同梱されているキャリブレーション用ターゲットが必要です。

7.16.2  AutoCal‎の手順

キャリブレーション対象を水に 1 秒間浸し、余分な水分を落とします。
キャリブレーション対象を壁にテープで留めるか、吊り下げます。
7.15 カメラ レンズの変更 セクションの手順に従って、新しいレンズをカメラに取り付けます。レンズを取り付けると、キャリブレーション ウィザードが自動的に開始されます。
2 mの距離から、レーザー ポインタを使用してカメラをクロスヘアーに向けます。カメラが自動的に写真を撮影します。
	注
カメラの光学経路がキャリブレーション対象に対して垂直であることを確認します。以下の図を参照してください。
カメラで、タッチスクリーンの矢印を使用して熱画像と可視画像の位置を合わせます (以下の図では、2 個の四角で示されています)。これで、レンズとカメラの組み合わせがキャリブレーションされます。

後からこの手順を繰り返すには、[設定] > [カメラ情報] > [レンズをキャリブレーション...] の順に選択します。

7.17  首かけストラップ

ネック ストラップをカメラに取り付けるには、図に示されている 2 つの取り付け位置を使用します。

7.18  ハンド ストラップ

ハンドストラップを交換するには、次の手順に従います。

バッテリーを取り外します。
面ファスナーを開いて、ハンド ストラップを上部取り付け位置から取り外します。
T6 ねじ 2 本を取り外します。
ハンド ストラップをカメラのベースにあるブラケットから取り外します。
新品のハンド ストラップをカメラのベース部のブラケットに入れます。
ブラケットをカメラに押し込みます。ハンド ストラップの 2 個の穴がブラケットの穴と整列していることを確認します。
T6 ねじ 2 本を締め付けます。
外れているストラップを上部取り付け位置に通します。面ファスナーでストラップを固定します。
