13  計測ツールの操作

13.1  一般

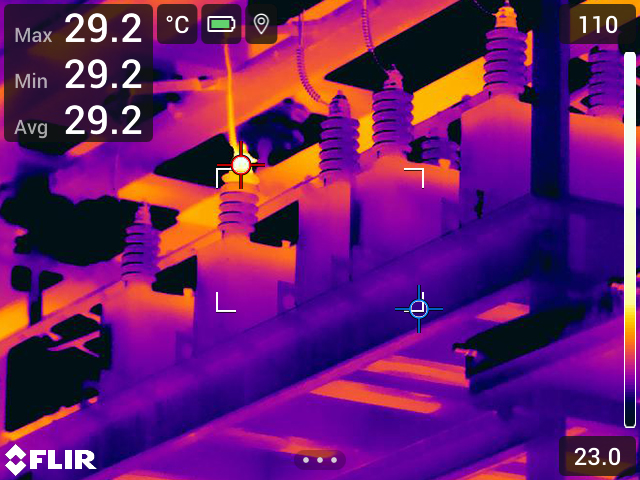

温度を測定するには、スポットメーターやボックスなど、1 つ以上の測定ツールを使用できます。
Graphic

13.2  測定ツールの追加/削除

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

icon (測定) を選択し、ナビゲーション パッドを押します。これによりサブメニューが表示されます。

3

ナビゲーション パッドを使用して、次のいずれかを行います。

  • すべてのツールを削除するには、icon (測定なし) を選択します。
  • 中心スポットを追加するには、icon (中心スポット) を選択します。
  • ボックス領域内にホット スポットの検出を追加するには、icon (ホット スポット) を選択します。
  • ボックス領域内にコールド スポットの検出を追加するには、icon (コールド スポット) を選択します。
  • カメラのモデルに応じて icon (ユーザー プリセット 1) を選択して、ユーザー プリセット 1 または icon (3 スポット) を追加して、3 つのスポットを追加します。
  • カメラのモデルに応じて icon (ユーザー プリセット 2) を選択して、ユーザー プリセット 2 または icon (ホットスポット - スポット) を追加して、ホット スポットとスポットを追加し、温度の違いを表示します。
4

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

13.3  ユーザー プリセットの編集

ユーザー プリセットは、特性が事前に定義された測定ツールまたは測定ツールのグループです。

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

icon (測定) を選択し、ナビゲーション パッドを押します。これによりサブメニューが表示されます。

3

ナビゲーション パッドを使用して icon (ユーザー プリセット 1) または icon (ユーザー プリセット 2) を選択します。

4

ナビゲーション パッドの中央を長押しします。これにより [ユーザー プリセットを編集] メニューが表示されます。

5

icon (測定を追加) を選択し、ナビゲーション パッドを押します。これによりサブメニューが表示されます。

6

ナビゲーション パッドを使用して、次のいずれかを行います。

  • スポットを追加するには、icon (スポット追加) を選択します。
  • ボックスを追加するには、icon (ボックス追加) を選択します。
  • サークルを追加するには、icon (サークルを追加) を選択します。
  • ラインを追加するには、icon (ライン追加) をクリックします。
  • 差分計算を設定するには、icon (デルタの追加) を選択します。
7

ナビゲーション パッドを押します。これにより測定ツールが画面に表示されます。

8

ナビゲーション パッドを押します。コンテキスト メニューが表示され、ツールの種類に応じて次の 1 つ以上の操作を選択できます。

  • ルールを削除する。
  • ツールをサイズ変更、移動、中央に配置、回転する。
  • アラームを設定する。
  • 最大、最小、平均、面積の値を表示する。
  • ローカル パラメータを設定する。
  • 完了したら icon (完了) を選択し、ナビゲーション パッドを押します。
9

すべての測定ツールが追加されたら icon (ユーザー プリセットとして保存) を選択します。

10

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

13.4  測定ツールの移動とサイズ変更

13.4.1  一般

測定ツールを移動およびサイズ変更できます。

13.4.2  スポットの移動

次の手順に従います。

1

スポットを選択するには、画面上のツールにタッチします。ツールがフレーム付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

スポットを移動するには、次の手順に従います。

  1. icon (スポットの移動) を選択し、ナビゲーション パッドを押します。
  2. ナビゲーション パッドを上下左右に押して、スポットを移動します。
4

スポットを中央に配置するには icon (中心スポット) を選択し、ナビゲーション パッドを押します。

5

完了したら、ナビゲーション パッドを押し、icon (完了) を選択します。

6

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

13.4.3  ボックス ツール、サークル ツール、またはライン ツールの移動とサイズ変更

次の手順に従います。

1

測定ツールを選択するには、画面上のツールにタッチします。ツールが 1 つ以上のハンドル付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

icon (ボックスの移動/サイズ変更) を選択し、ナビゲーション パッドを押します。これによりサブメニューが表示されます。

4

ナビゲーション パッドを使用して、次のいずれかを行います。

  • ツールのサイズを変更するには、icon (サイズ変更) を選択しまます。
  • ツールを移動するには、icon (移動) を選択します。
  • (ツールに応じて) icon (ボックスを中央へ移動/サークルを中央へ移動) を選択して、ボックス ツールまたはサークル ツールを中央に配置するか、icon (ラインを回転して中央に配置) を選択して、ライン ツールを回転して中央に配置します。
5

ナビゲーション パッドの上/下および左/右を押して、ツールを移動またはサイズ変更します。

6

完了したら、ナビゲーション パッドを押し、icon (完了) を選択します。

7

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

13.5  測定パラメータの変更

13.5.1  一般

正確な測定には、測定パラメータの設定が重要です。

13.5.2  パラメータのタイプ

カメラでは、次の測定パラメータを使用できます。
  • [外部 IR 窓補正] は、カメラと測定対象物との間にある保護窓、外部レンズ (接写レンズなど) の温度です。保護窓、保護シールド、外部レンズが使用されていない場合、この値は意味をなさないため、無効にしておく必要があります。
  • [対象距離] は、カメラと測定対象のオブジェクトの間の距離です。
  • [大気温度] は、カメラと測定対象のオブジェクトとの間にある空気の温度です。
  • [相対湿度] は、カメラと対象物の間にある大気の相対湿度です。
  • [反射温度] は、対象物で反射されてカメラに入る周囲からの反射を補正する場合に使用します。対象物のこの特性は「反射率」と呼ばれます。
  • [放射率] は、同じ温度の理論参照オブジェクト (「黒体」と呼ばれる) の放射と比較した、オブジェクトが放射する放射量を示します。放射率の反意語は反射率です。放射率は、そのオブジェクトから反射されるエネルギーではなく、オブジェクトから放射されるエネルギーを決定します。
[放射率] は最も重要な測定パラメータで、正しく設定する必要があります。[放射率] が低い値に設定された場合は、[反射温度] も重要になります。[対象距離]、[大気温度]、[相対湿度] は、距離が長い場合に影響します。保護窓や外部レンズを使用する場合は、[外部 IR 窓補正] を有効にする必要があります。

13.5.3  推奨値

オブジェクト パラメータ値についてよく分からない場合は、次の値を使用することをお勧めします。
対象距離
1.0 m
大気温度
20°C
相対湿度
50%
反射温度
20°C
放射率
0.95

13.5.4  手順

測定パラメータはグローバルに設定できます。また、測定ツールの [放射率]、[反射温度]、[対象距離] の各パラメータをローカルに変更することもできます。
ローカル パラメータは通常、各測定ツールが特定の対象物用に設定されるような固定条件でのみ効果があります。一般的な携帯用途にはグローバル パラメータで十分です。

13.5.4.1  グローバル パラメータの設定

次の手順に従います。

1

ナビゲーション パッドを押して、メニュー システムを表示します。

2

icon (測定パラメータ) を選択し、ナビゲーション パッドを押します。これによりサブメニューが表示されます。

3

ナビゲーション パッドを使用して、次のグローバル測定パラメータを 1 つ以上選択します。

  • icon (外部 IR 窓補正)
  • icon (対象距離)
  • icon (大気温度)
  • icon (相対湿度)
  • icon (反射温度)
  • icon (放射率)
4

ナビゲーション パッドを押してダイアログ ボックスを表示します。

5

ナビゲーション パッドを使用して、パラメータを変更します。

6

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

13.5.4.2  ローカル パラメータを変更する

測定ツールのローカル パラメータを変更することができます。
画面で測定ツールの隣にある P は、ツールのローカル パラメータが有効になっていることを示しています。

次の手順に従います。

1

測定ツールを選択するには、画面上のツールにタッチします。ツールが 1 つ以上のハンドル付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

icon (ローカル パラメータを使用) を選択し、ナビゲーション パッドを押します。

4

ナビゲーション パッドを押して、ローカル パラメータの使用を有効にします。サブメニューが表示されます。

5

ナビゲーション パッドを使用して、ローカル測定パラメータを 1 つ以上選択します。

6

ナビゲーション パッドを押してダイアログ ボックスを表示します。

7

ナビゲーション パッドを使用して、パラメータを変更します。

8

ナビゲーション パッドを押します。これによりダイアログ ボックスが閉じます。

9

完了したら、ナビゲーション パッドを押し、icon (完了) を選択します。

10

ナビゲーション パッドを押して確定し、メニュー モードを終了します。

13.6  結果テーブルでの値の表示

ボックス ツール、サークル ツール、ライン ツールで結果テーブルに最大、最小、平均の値が表示されるようにカメラを設定できます。ボックス ツールとサークル ツールでは、面積の値も表示できます。

次の手順に従います。

1

測定ツールを選択するには、画面上のツールにタッチします。ツールが 1 つ以上のハンドル付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

ナビゲーション パッドを使用して icon (最大/最小/平均) を選択します。

4

ナビゲーション パッドを押します。これによりサブメニューが表示されます。

5

ナビゲーション パッドを使用して、次のいずれかを選択します。

  • icon (最大) を選択して、最大値を表示します。
  • icon (最小) を選択して、最小値を表示します。
  • icon (平均) を選択して、平均値を表示します。
  • (ツールに応じて) icon または icon (面積) を選択して、測定ツール内に対象の面積を表示します。 8 。面積測定には、レーザーを有効にする必要があります。([設定] > [デバイス設定] > [ライトとレーザー] > [ライトとレーザーを有効にする] を選択します。)詳細については、セクション 7.6 面積の測定 を参照してください。
  • icon (最大/最小マーカー) を選択して、最大および最小のマーカー (ホット/コールド スポット) を表示します。
6

ナビゲーション パッドを押して、アクティブと非アクティブを切り替えます。

7

完了したら、ナビゲーション パッドを下に押して、サブメニューを閉じます。

8

icon (完了) を選択し、ナビゲーション パッドを押します。

13.7  グラフの表示

ライン ツールでグラフを表示するようにカメラを設定できます。

次の手順に従います。

1

測定ツールを選択するには、画面上のツールにタッチします。ツールが 1 つ以上のハンドル付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

ナビゲーション パッドを使用して icon (グラフ/最大/最小/平均) を選択します。

4

ナビゲーション パッドを押します。これによりサブメニューが表示されます。

5

icon (グラフ) を選択します。

6

ナビゲーション パッドを押して、アクティブと非アクティブを切り替えます。

7

完了したら、ナビゲーション パッドを下に押して、サブメニューを閉じます。

8

icon (完了) を選択し、ナビゲーション パッドを押します。

13.8  差分計算の作成および設定

差分計算は、2 つの既知の測定結果の値の差を返します。

次の手順に従います。

1

差分計算を設定するには、以下の手順を実行します。

  • ユーザー プリセットを定義する場合は、icon (測定を追加) を選択し、その後 icon (デルタの追加) を選択します。
  • アーカイブ内の画像を編集する場合は、icon (測定) を選択し、その後 icon (デルタの追加) を選択します。
2

ナビゲーション パッドを押します。これによりダイアログ ボックスが表示され、差分計算で使用する測定ツールを選択できるようになります。固定温度参照も選択できます。

3

ナビゲーション パッドを押します。差分計算の結果が画面に表示されます。

13.9  測定アラームを設定する

13.9.1  一般

特定の測定条件を満たしたときに、アラームを発するようにカメラを設定することができます。

13.9.2  アラームのタイプ

次のアラーム タイプから選択できます。
  • 上: あらかじめ設定されたアラーム温度より温度が高くなったときにアラームを発します。
  • 下: あらかじめ設定されたアラーム温度より温度が低くなったときにアラームを発します。

13.9.3  アラーム信号

アラームが設定されると、結果テーブルに記号 icon が表示されます。
アラームが発生すると、結果テーブルの値が赤 (上限アラーム) または青 (下限アラーム) で表示され、記号 icon (上限アラーム) または icon (下限アラーム) が点滅します。
音声アラーム (アラームが発生するとビープ音が鳴ります) を設定することもできます。

13.9.4  手順

スポット、ボックスとサークルとライン、差分計算でそれぞれアラームの設定手順が異なります。

13.9.4.1  スポットのアラームを設定する

次の手順に従います。

1

スポットを選択するには、画面上のツールにタッチします。ツールがフレーム付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

icon (スポットにアラームを設定) を選択し、ナビゲーション パッドを押します。これによりダイアログ ボックスが表示されます。

4

表示されたダイアログ ボックスで、アラームの設定を定義できます。

  • アラームの条件: アラームを発生させる条件。使用可能な値は、[上]、[下]、または [オフ] です。
  • アラーム限界: アラームが発生するかどうかの重要な条件となる温度値。
  • アラーム音: 使用可能な値は [ビープ] または [音なし] です。
5

ナビゲーション パッドを押します。これによりダイアログ ボックスが閉じます。

13.9.4.2  ボックスまたはサークルのアラームの設定

次の手順に従います。

1

測定ツールを選択するには、画面上のツールにタッチします。ツールが 1 つ以上のハンドル付きで表示されます。

2

ナビゲーション パッドを押すか、ツールをタッチし続けます。これによりコンテキスト メニューが表示されます。

3

icon (アラームを設定) を選択し、ナビゲーション パッドを押します。これによりダイアログ ボックスが表示されます。

4

表示されたダイアログ ボックスで、アラームの設定を定義できます。

  • アラームの条件: アラームを発生させる条件。使用可能な値は、[上]、[下]、または [オフ] です。
  • [測定を選択]: 使用可能な設定は定義済みの [最大]、[最小]、または [平均] です。
  • アラーム限界: アラームが発生するかどうかの重要な条件となる温度値。
  • アラーム音: 使用可能な値は [ビープ] または [音なし] です。
5

ナビゲーション パッドを押します。これによりダイアログ ボックスが閉じます。

13.9.4.3  差分計算のアラームを設定する

差分計算のアラームを設定するには、以下の手順を実行します。

1

アーカイブの画像を編集している場合は icon (測定) を選択します。これによりサブメニューが表示されます。

2

icon (選択) を選択し、ナビゲーション パッドを押します。これによりダイアログ ボックスが表示されます。

3

[デルタ] を選択し、ナビゲーション パッドを押します。これによりコンテキスト メニューが表示されます。

4

icon (デルタにアラームを設定) を選択し、ナビゲーション パッドを押します。これによりダイアログ ボックスが表示されます。

5

表示されたダイアログ ボックスで、アラームの設定を定義できます。

  • アラームの条件: アラームを発生させる条件。使用可能な値は、[上]、[下]、または [オフ] です。
  • アラーム限界: アラームが発生するかどうかの重要な条件となる温度値。
  • アラーム音: 使用可能な値は [ビープ] または [音なし] です。
6

ナビゲーション パッドを押します。これによりダイアログ ボックスが閉じます。
