6  カメラの概観

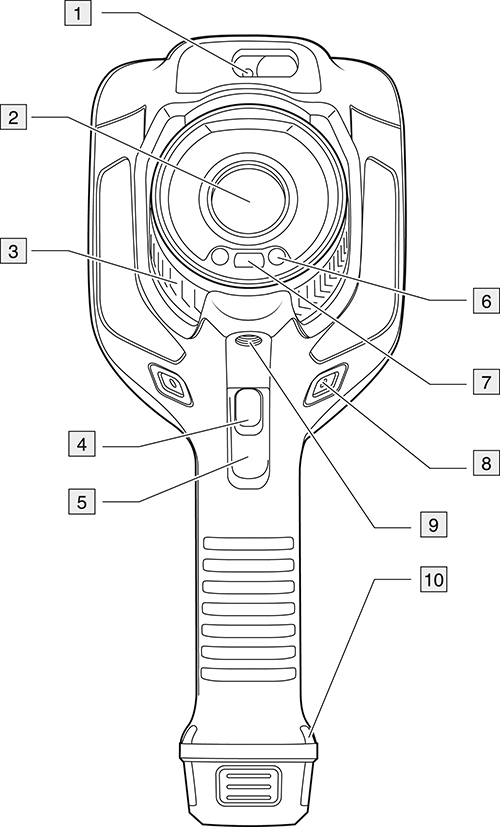

6.1  前面からの外観

Graphic
  1. レーザー距離計。 1
  2. 赤外線レンズ。
  3. フォーカス リング。
  4. オートフォーカス ボタン。 2
  5. トリガー。
  6. デジタル カメラ用ランプ (左側および右側)。
  7. デジタル カメラ。
  8. ハンド ストラップ ブラケットの取り付け位置 (左側および右側)。
  9. 三脚マウント。
  10. ハンド ストラップ、リスト ストラップ、ラニヤード ストラップの取り付け位置 (左側および右側)。

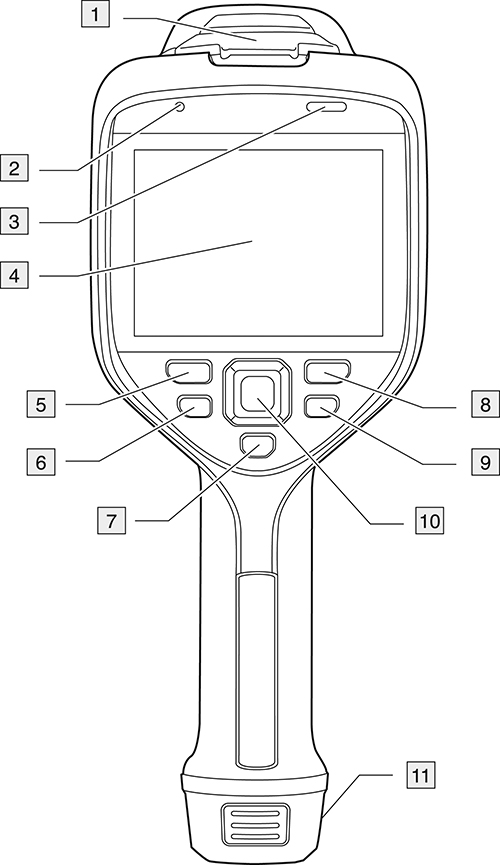

6.2  下側からの外観

Graphic
  1. USB コネクタおよびメモリー カード スロット用カバー。
  2. マイク。
  3. スピーカー。
  4. タッチ スクリーン LCD。
  5. 画像アーカイブ ボタン。
  6. プログラムボタン。
  7. レーザーの操作ボタン。
  8. [戻る] ボタン。
  9. オン/オフ ボタン。
  10. 中央押しボタン付きナビゲーション パッド。
  11. バッテリー

6.3  レーザー距離計とレーザー ポインタ

レーザー距離計は、レーザー送信機とレーザー受信機で構成されています。レーザー送信機はレーザー ポインターとしても機能します。

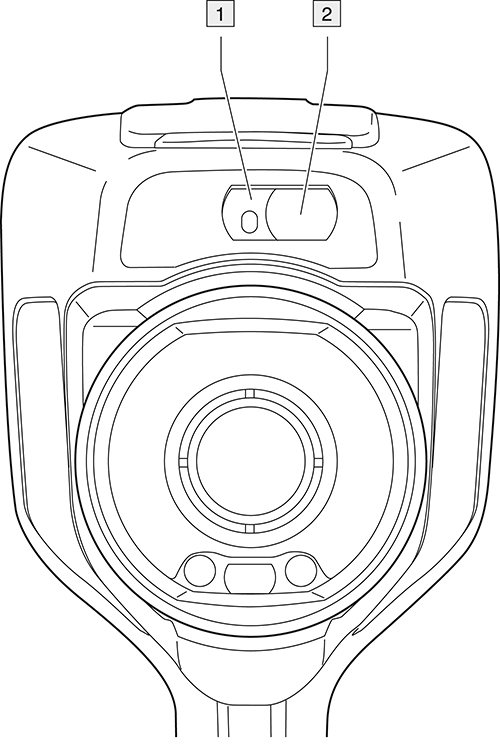

6.3.1  レーザー送信機と受信機

Graphic
  1. レーザー送信機。
  2. レーザー受信機。 3

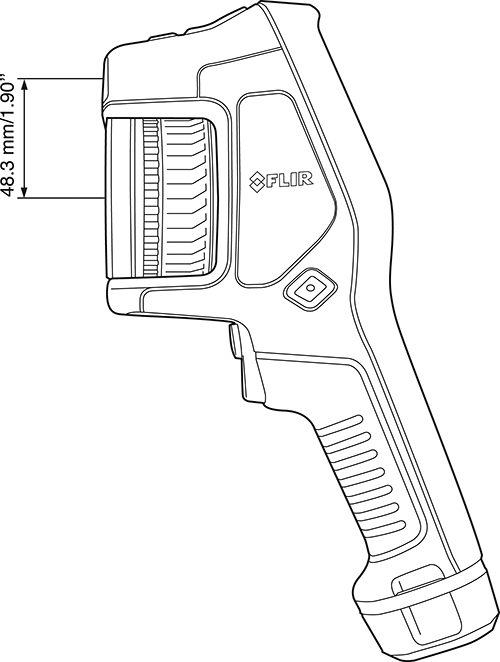

6.3.2  位置の違い

この図は、レーザー送信機と赤外線レンズの光心の間にある位置の違いを示しています。
Graphic

6.3.3  レーザー警告ラベル

このレーザー警告ラベルと下記の情報はカメラに添付されています。
Graphic

6.3.4  レーザー規則および規定

波長: 650 nm、最大出力: 1 mW
当製品は 2007 年 6 月 24 日付のレーザー法 No. 50 に応じた変更を除き、21 CFR 1040.10 および 1040.11 を遵守しています。

6.4  画面要素

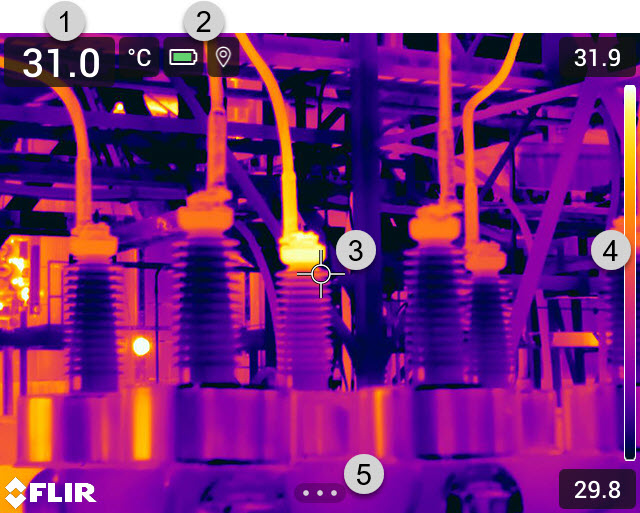

6.4.1  一般

Graphic
  1. 結果表。
  2. ステータス アイコン。
  3. 測定ツール (スポットメーターなど)。
  4. 温度スケール
  5. メニュー システム ボタン。

6.4.2  メニュー システム

メニュー システムを表示するには、ナビゲーション パッドを押すか、メニュー システム ボタン Graphic をタップします。
Graphic
  1. 温度スケール ボタン。
  2. [測定パラメータ] ボタン。
  3. [画像モード] ボタン。
  4. [測定] ボタン。
  5. [カラー] ボタン。
  6. [設定] ボタン。
  7. メイン メニュー。 4
  8. サブメニュー。

6.4.3  ステータス アイコンおよびインジケーター

icon
バッテリー ステータス インジケータ。
  • バッテリー ステータスが 75% を超えている場合、インジケータは緑色になります。
  • バッテリー ステータスが 15 ～ 75% の場合、インジケータは黄色になります。
  • バッテリー ステータスが 15% 未満の場合、インジケータは赤色になります。
icon
メモリー カードの残りのストレージ容量は 100 MB 未満です。
icon
GPS が有効になっています。
アイコンがグレーの場合、カメラは GPS 信号を検出できません。
icon
外部 IR 窓補正が有効。
icon
icon
カメラは、FLIR Ignite アカウントとペアリングされています。
カメラはペアリングされていますが、FLIR Ignite と接続されていません (インターネット接続がありません)。
icon
Bluetoothヘッドセットを接続中。
icon
レーザーがオンになっています。

6.4.4  スワイプダウン メニュー

スワイプダウン メニューを開くには、指を画面上部に置いて下にスワイプします。
Graphic
  1. メモリー カードのストレージ ステータス。
  2. バッテリー状態インジケータ。
  3. Bluetooth ボタン: タッチして Bluetooth を有効/無効にします。長押しすると、Bluetooth 設定メニューが開きます。セクション 21 Bluetooth‎ デバイスを接続する も参照してください。
  4. Wi-Fi ボタン: タッチして Wi-Fi を有効/無効にします。長押しすると、Wi-Fi 設定メニューが開きます。セクション 20 Wi-Fi の設定 も参照してください。
  5. [Ignite アップロード] ボタン: タッチして画像やビデオの自動アップロードを有効/無効にします。セクション 9.5 自動アップロード も参照してください。
  6. [ライト] ボタン: タッチしてカメラ ライトのオン/オフを切り替えます。
  7. 画面輝度スライダ: 画面輝度を制御するために使用します。
  8. カメラがペアリングされている FLIR Ignite ユーザー アカウントです。詳細については、セクション 9.4 FLIR Ignite‎ とのペアリング を参照してください。
  9. FLIR Ignite アカウントのストレージ ステータス。

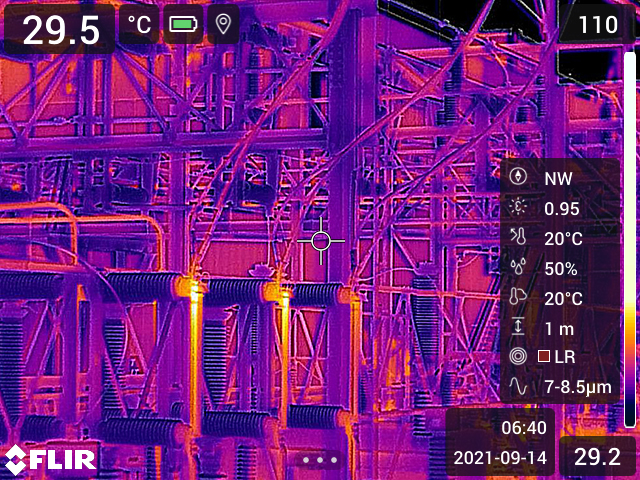

6.4.5  画像オーバーレイ情報

画像情報には、日付、放射率、大気温度などの項目が含まれています。すべての画像情報が画像ファイルに保存され、画像アーカイブで表示できます。選択した項目を画像オーバーレイ情報として表示するよう選択することもできます。ライブ画像に表示されるすべての画像オーバーレイ情報は、保存されている画像にも表示されます。詳細については、セクション 23.6 デバイス設定 および 11.8 すべてのオーバーレイを非表示にする を参照してください。
Graphic

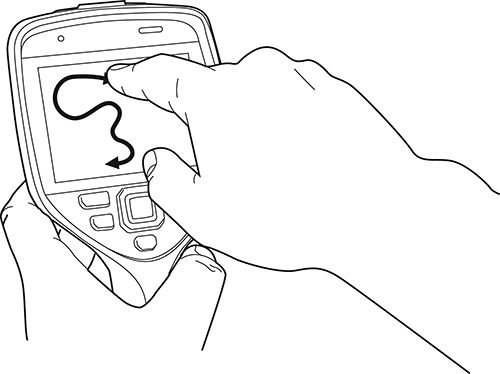

6.5  メニュー システムのナビゲート

    メニュー システムは次の 2 通りの方法で移動できます。
  • 指または専用に設計されたタッチペンを使用する方法。
  • ナビゲーション パッドと戻るボタン icon を使用する方法。
Graphic
Graphic

6.5.1  ナビゲーション パッドを使用して移動する

ナビゲーション パッドと戻るボタンを使って、メニュー システムを移動します。
  • メニュー システムを表示するには、ナビゲーション パッドの中央を押します。
  • メニュー、サブメニュー、ダイアログボックス内で移動、およびダイアログボックスの数値を変更するには、ナビゲーション パッドを上下または左右に押します。
  • メニューおよびダイアログボックスの変更や設定を確定するには、ナビゲーション パッドの中央を押します。
  • ダイアログボックスを閉じてメニュー システムに戻るには、戻るボタン icon を押します。
