6  Présentation de la caméra

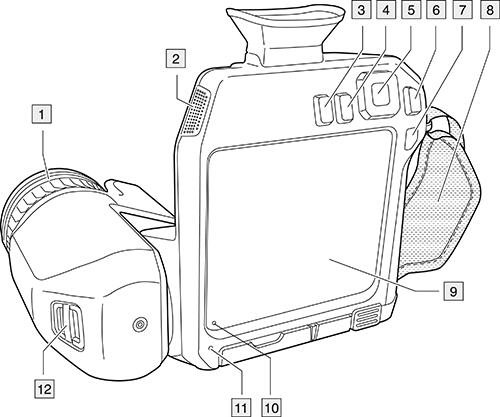

6.1  Vue de l'arrière

Graphic
  1. Bague de mise au point.
  2. Haut-parleur.
  3. Bouton programmable.
  4. Bouton Images archivées.
  5. Pavé de navigation avec bouton central.
  6. Bouton Précédent.
  7. Bouton Marche/Arrêt.
  8. Dragonne.
  9. Écran LCD multipoint.
  10. Capteur de lumière.
  11. Microphone.
  12. Point d'attache de la dragonne tour de cou.

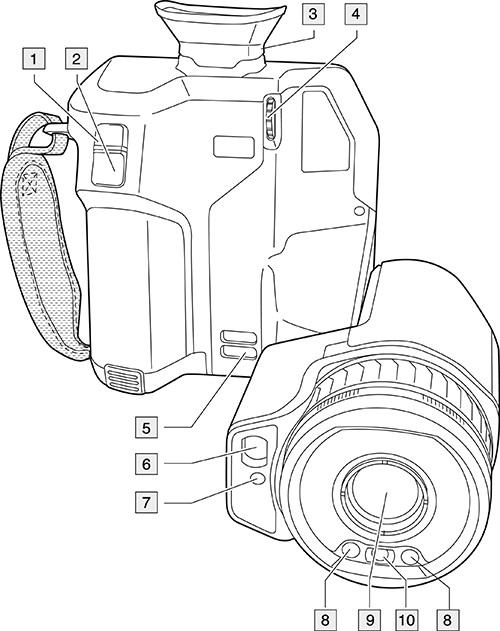

6.2  Vue de face

Graphic
  1. Bouton de mise au point automatique.
  2. Bouton Enregistrer.
  3. Viseur.
  4. Définissez la correction dioptrique du viseur à l'aide du bouton de réglage.
  5. Point d'attache de la dragonne tour de cou.
  6. Récepteur laser.
  7. Transmetteur laser.
  8. Lampe de la caméra (côtés droit et gauche).
  9. Objectif infrarouge.
  10. Caméra numérique.

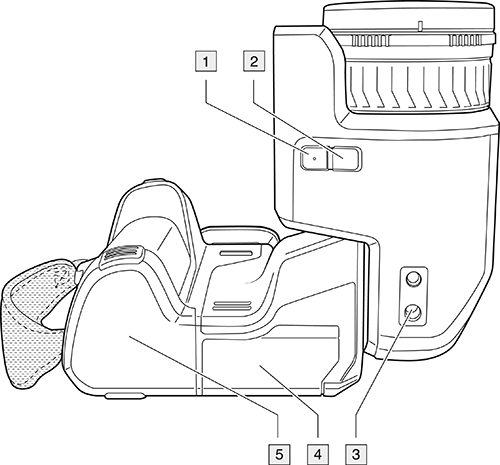

6.3  Vue inférieure

Graphic
  1. Bouton laser.
  2. Bouton programmable.
  3. Montage pour trépied.
  4. Couvercle du compartiment de connecteur.
  5. Batterie.

6.4  Télémètre laser et pointeur laser

Le télémètre laser se compose d’un émetteur laser et d’un récepteur laser. L’émetteur laser fonctionne également comme pointeur laser.

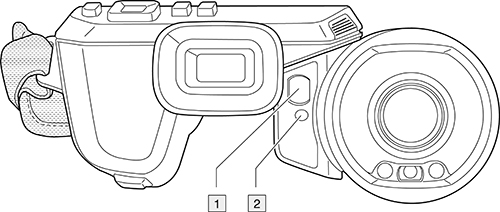

6.4.1  Transmetteur et récepteur laser

Graphic
  1. Récepteur laser.
  2. Transmetteur laser.

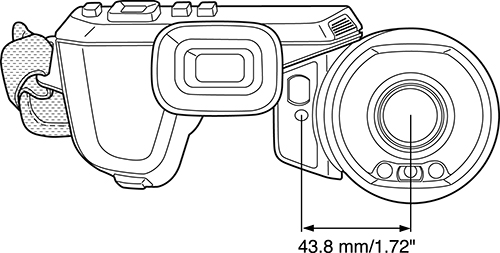

6.4.2  Différence de position

Cette figure illustre la différence de position entre le transmetteur laser et le centre optique de l'objectif infrarouge. Le transmetteur laser et l'axe optique sont parallèles.
Graphic

6.4.3  Vignette de mise en garde (laser)

Une vignette de mise en garde laser contenant les informations suivantes est fixée à la caméra :
Graphic

6.4.4  Réglementations laser

Longueur d'onde : 650 nm. Puissance de sortie maximum : 1 mW.
Ce produit est conforme aux normes 21 CFR 1040.10 et 1040.11 à l'exception des écarts décrits dans Laser Notice N°50, du 24 juin 2007.

6.5  Viseur et écran

Au moyen d'un capteur, la caméra enregistre lorsque vous regardez dans le viseur, puis éteint automatiquement l'écran. Ce comportement peut être modifié à l'aide d'un paramètre. Sélectionnez icon (Options) > Configuration du périphérique > Options d'affichage > Affichage actif. Pour plus d'informations, reportez-vous à 23.5 Paramètres de l'appareil .

6.6  Éléments de l'écran

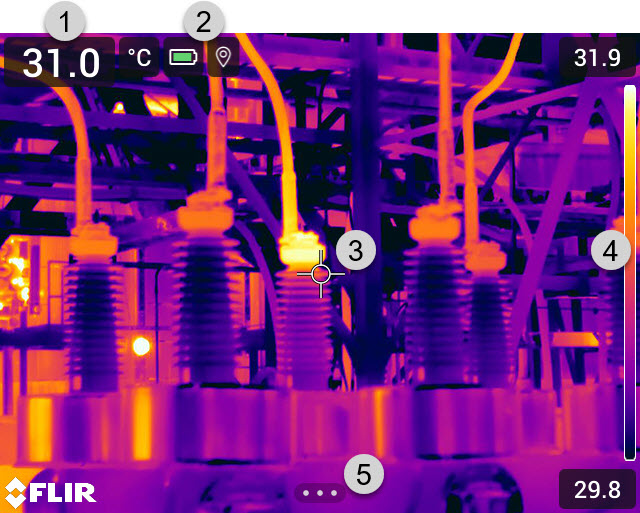

6.6.1  Général

Graphic
  1. Tableau de résultats.
  2. Icônes d'état.
  3. Outil de mesure (ex. : point de mesure).
  4. Échelle de température.
  5. Bouton du système de menus.

6.6.2  Système de menus

Pour afficher le système de menus, appuyez sur le pavé de navigation ou sur le bouton du système de menus Graphic .
Graphic
  1. Bouton Mode d'enregistrement.
  2. Bouton Paramètres de mesure.
  3. Bouton Mode de l'image.
  4. Bouton Mesure.
  5. Bouton Couleur.
  6. Bouton Options.
  7. Menu principal.
  8. Sous-menu.

6.6.3  Boutons programmables

Graphic
  1. Bouton dossier : permet d'ouvrir un menu à partir duquel vous pouvez créer de nouveaux dossiers ou changer de dossier actif.
  2. Bouton lampe : permet d'allumer/éteindre la lampe de la caméra.
  3. Bouton mise au point automatique continue : permet d'activer/désactiver la mise au point automatique continue.
  4. Bouton de superposition : permet d'afficher/masquer tous les graphiques et les informations superposés à l'image.
  5. Bouton échelle de température : permet de basculer entre les modes de réglage automatique et manuel de l'image.

6.6.4  Icônes d'état et indicateurs

icon
Indicateur d'état de la batterie.
  • L'indicateur est vert lorsque la batterie est au-dessus de 75 %.
  • L'indicateur est jaune lorsque la batterie est entre 15-75 %.
  • L'indicateur est rouge lorsque la batterie est en dessous de 15 %.
icon
La capacité de stockage restante de la carte mémoire est inférieure à 100 Mo.
icon
Le GPS est activé.
Si l'icône est grise, la caméra ne trouve pas de signal GPS.
icon
La compensation fenêtre infrarouge externe est activée.
icon
icon
La caméra est couplée à un compte FLIR Ignite.
La caméra est couplée, mais n'a pas de contact avec FLIR Ignite (pas de connexion Internet).
icon
Un casque Bluetooth est branché.
icon
Le laser est activé.

6.6.5  Menu déroulant

Pour ouvrir le menu déroulant, balayez l'écran du haut vers le bas avec le doigt.
Graphic
  1. État du stockage de la carte mémoire.
  2. Indicateur d'état de la batterie.
  3. Bouton Bluetooth  : Appuyez sur ce bouton pour activer/désactiver le Bluetooth. Appuyez de manière prolongée sur ce bouton pour ouvrir le menu des paramètres Bluetooth. Reportez-vous également à la section 21 Association de périphériques Bluetooth‎ .
  4. Bouton Wi-Fi : Appuyez sur ce bouton pour activer/désactiver le Wi-Fi. Appuyez de manière prolongée sur ce bouton pour ouvrir le menu des paramètres Wi-Fi. Reportez-vous également à la section 20 Configuration du Wi-Fi .
  5. Bouton Téléchargement Ignite : Appuyez sur ce bouton pour activer/désactiver le téléchargement automatique d'images et de vidéos. Reportez-vous également à la section 9.5 Chargement automatique .
  6. Bouton Lampe : permet d'activer/désactiver la lampe de la caméra.
  7. Réglage de la luminosité de l'écran : Appuyez sur ce bouton pour activer/désactiver le réglage automatique de la luminosité de l'écran. Faites glisser le curseur pour régler manuellement la luminosité de l'écran.
  8. Le compte d'utilisateur FLIR Ignite auquel la caméra est couplée. Pour plus d'informations, reportez-vous à 9.4 Couplage avec FLIR Ignite‎ .
  9. État de stockage du compte FLIR Ignite.

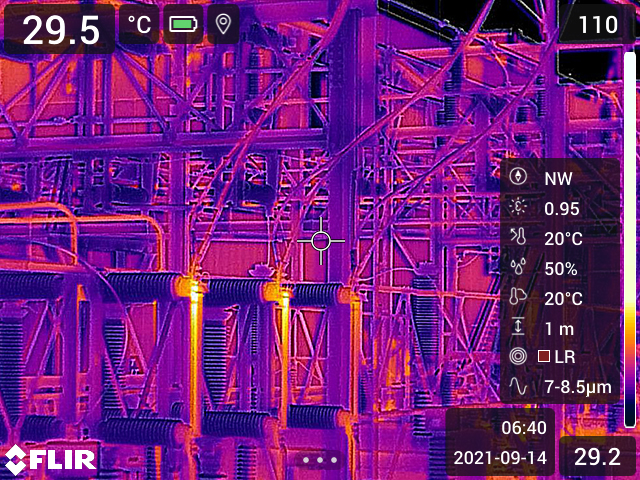

6.6.6  Informations de recouvrement d'image

Les informations de l’image sont constituées d’éléments, tels que la date, l’émissivité et la température atmosphérique. Toutes les informations de l’image sont enregistrées dans le fichier image et peuvent être affichées dans les images archivées. Vous pouvez également choisir d’afficher les éléments sélectionnés sous forme d’informations de recouvrement d’image. Toutes les informations superposées à l’image en temps réel sont également affichées dans les images enregistrées. Pour plus d’informations, reportez-vous aux sections 23.5 Paramètres de l'appareil et 11.8 Masquer toutes les informations de recouvrement .
Graphic

6.7  Navigation dans les menus

    Il existe deux façons de naviguer dans le système de menus :

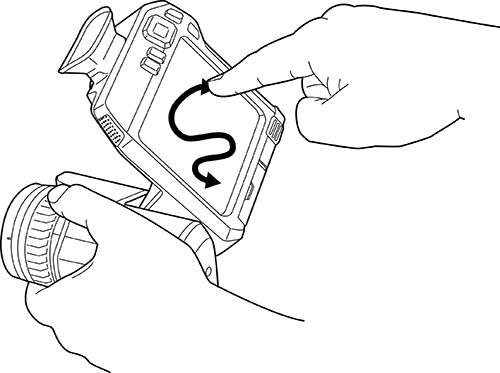

  • En utilisant le doigt ou un stylet spécialement conçu pour les écrans tactiles capacitifs.
  • À l’aide du pavé de navigation et du bouton retour icon .
Graphic
Graphic

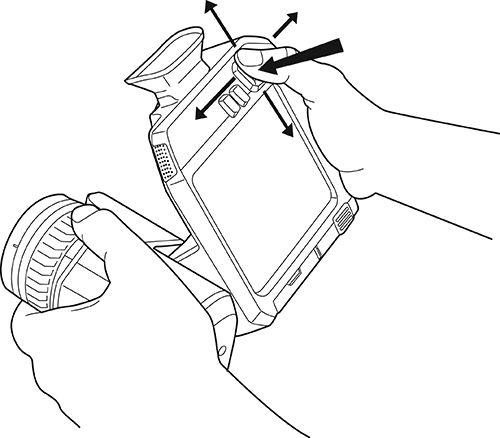

6.7.1  Navigation avec le pavé de navigation

Vous pouvez naviguer dans les menus à l'aide du pavé de navigation et du bouton retour :
  • Pour afficher les menus, appuyez au centre du pavé de navigation.
  • Pour parcourir les menus, sous-menus et boîtes de dialogue, ainsi que pour modifier les valeurs dans les boîtes de dialogue, appuyez sur le pavé de navigation vers le haut/bas ou vers la gauche/droite.
  • Pour confirmer les modifications et les options dans les menus et les boîtes de dialogue, appuyez au centre du pavé de navigation.
  • Pour quitter les boîtes de dialogue et revenir au système de menus, appuyez sur le bouton retour icon .
