8 A képek mentése és a képekkel végzett műveletek

8.1 A képfájlokról

8.1.1 Általános

Egy kép mentésekor a kamera az összes termikus és vizuális információval együtt menti el a képfájlt. Ez azt jelenti, hogy később egy képfájl megnyitásakor pl. lehetősége lesz más képmódot választani, színriasztást használni és mérőeszközöket hozzáadni.

A kép *.jpg fájl teljes mértékben radiometrikus, és veszteségmentesen van mentve, így teljes utófeldolgozást tesz lehetővé a FLIR Systems képelemző és jelentéskészítő szoftverében. A normál *.jpg összetevő (veszteséges) is rendelkezésre áll a kényelmes megtekintéshez, nem FLIR Systems szoftverben (pl. Microsoft Explorerben).

8.1.2 Fájl-elnevezési konvenciók

A képek alapértelmezett neve FLIRxxxx.jpg, ahol az xxxx egy egyedi szám.

Szintén lehetőség van a képeket a fájlnévhez adott dátum előtaggal menteni. Előfordulhat azonban, hogy ezeket a fájlokat a külső alkalmazások nem érzékelik automatikusan. További információért lásd a Fájl névformátuma beállítását a következő részben: 23.5 Mentési opciók és tárolás .

8.1.3 Tárhely

Egy kép mentésekor a kép a memóriakártyán kerül elmentésre.

Egy kép mérete (megjegyzések nélkül) általában kevesebb, mint 1000 kB. Tehát egy 8 GB-os memóriakártya kb. 8000 képet képes tárolni.

8.1.4 A UltraMax funkcióval kapcsolatos tudnivalók

Az UltraMax képjavító funkció növeli a képfelbontást és csökkenti a képzajt, így a kis méretű tárgyak könnyebben láthatók és mérhetők. Az UltraMax kép kétszer olyan széles és magas, mint a hagyományos képek.

Amikor egy kamerával UltraMax képet rögzít, ugyanabba a fájlba számos hagyományos képet ment a rendszer. Az összes kép rögzítése legfeljebb 1 másodpercet vehet igénybe. Az UltraMax lehetőségeinek teljes mértékű hasznosításához a képeknek némileg eltérőknek kell lenniük, amely a kamera enyhe mozgatásával érhető el. Tartsa a kamerát biztosan a kezében (ne állítsa állványra), így a képek a rögzítés során csak kis mértékben térnek el. A jó minőségű UltraMax kép rögzítéséhez szükséges további feltételek a megfelelő fókusz, a magas kontraszt és a mozdulatlan cél.

Egyes FLIR termográfiai szoftverek fel tudják dolgozni az UltraMax képeket. Más FLIR szoftverek hagyományos képként kezelik ezeket a képeket.

Az UltraMax beállításhoz válassza a icon

(Beállítások) > Mentés opciók és tárolás > Képfelbontás = UltraMax lehetőséget.

8.2 Kép mentése

Egy kép mentésekor a kép a kamera memóriájában kerül tárolásra.

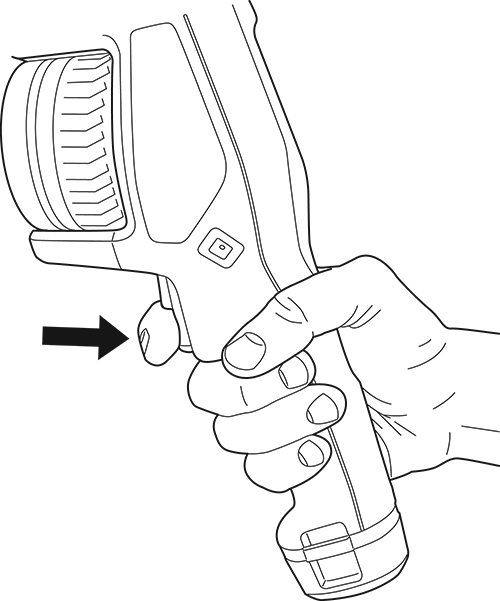

Egy kép mentéséhez húzza meg a ravaszkapcsolót.

8.3 Kép megtekintése

Mentés előtt megtekintheti a képet. Ez lehetővé teszi, hogy mentés előtt meggyőződjön arról, hogy a kép tartalmazza-e a szükséges információt. A képet egyúttal be is állíthatja, ill. szerkesztheti.

A képek előnézetéhez tegye a következőket:

Egy kép előnézetének megtekintéséhez húzza meg a ravaszkapcsolót. Ezáltal megjelenik az előnézet.

A Manuális képbeállítási mód mostantól aktív. A képbeállítással kapcsolatos utasításokért tekintse meg a következő részt: 11.3 Az infravörös kép beállítása .

A kép szerkesztéséhez nyomja meg a navigációs gombot. Ekkor megjelenik egy helyi menü. A szerkesztéssel kapcsolatos utasításokért tekintse meg a következő részt: 8.5 Mentett kép szerkesztése. .

Tegye az alábbiak egyikét:

Egy kép mentéséhez húzza meg a ravaszkapcsolót.
Az előnézeti módból mentés nélkül történő kilépéshez nyomja meg a Vissza gombot .

8.4 Mentett kép megnyitása

Egy kép mentésekor a képfájl a memóriakártyán kerül elmentésre. A kép újbóli megjelenítéséhez nyissa meg a képet a képarchívumból (Gallery).

Egy mentett kép megnyitásához tegye a következőket:

Nyomja meg a képarchívum gombot icon . Ekkor egy vagy több mappával megjelenik a Gallery menü.

Válasszon ki egy mappát, és nyomja meg a navigációs gombot.

Válassza ki a megtekinteni kívánt képet, és nyomja meg a navigációs gombot.

Válasszon az alábbi műveletek közül:

Az előző/következő kép megtekintéséhez nyomja a navigációs gombot balra/jobbra.
Az eszköztár képernyő tetején történő megjelenítéséhez nyomja meg a navigációs gombot. Végezzen el egyet vagy többet az alábbiakból:
- Az infravörös és a vizuális kép közötti váltáshoz válassza a ikont, majd nyomja meg a navigációs gombot.
- A kép szerkesztéséhez, törléséhez, az adatok megjelenítéséhez vagy megjegyzés hozzáadásához válassza a ikont, majd nyomja meg a navigációs gombot. Ekkor megjelenik egy menü a képernyő jobb oldalán.
A mappanézetbe való visszatéréshez nyomja meg a Vissza gombot .
Az élőképhez való visszatéréshez nyomja meg a képarchívum gombot .

8.5 Mentett kép szerkesztése.

Szerkeszteni tudja az elmentett képet. A kép előnézeti módban is szerkeszthető.

Egy mentett kép szerkesztéséhez tegye a következőket:

Nyomja meg a Képarchívum gombot icon . Ekkor megjelenik a Gallery menü.

Válasszon ki egy mappát, és nyomja meg a navigációs gombot.

Válassza ki a szerkeszteni kívánt képet, majd nyomja meg a navigációs gombot.

A felső eszköztár megjelenítéséhez nyomja meg a navigációs gombot.

A felső eszköztárban válassza a icon ikont, majd nyomja meg a navigációs gombot.

A jobb oldali eszköztárban válassza a icon ikont, majd nyomja meg a navigációs gombot. Ez a képet szerkesztés módban nyitja meg.

A Manuális képbeállítási mód mostantól aktív. A képbeállítással kapcsolatos utasításokért tekintse meg a következő részt: 11.3 Az infravörös kép beállítása .

Nyomja meg a navigációs gombot. Megjelenik egy helyi menü.

Válassza a (Kilépés) lehetőséget a szerkesztési módból való kilépéshez.
Válassza a (Mérési paraméterek) lehetőséget az általános paraméterek módosításához.
Válassza a (Képmód) lehetőséget a képmód módosításához.
Válassza a (Mérés) lehetőséget a mérőeszköz hozzáadásához.
Válassza a (Szín) lehetőséget, ha szeretné módosítani a színpalettát vagy színriasztást szeretne beállítani.
Válassza a (Mentés) lehetőséget a mentéshez, ill. a szerkesztési módból való kilépéshez.

A szerkesztett kép online tárolásához manuálisan töltse fel a képet. Lásd a következő részt: 9.6 Manuális feltöltés .

8.5.1 Kapcsolódó témakörök

8.6 Képinformációk megjelenítése

A képinformáció olyan elemekből áll, mint a dátum, a fajlagos emisszió és a légköri hőmérséklet. Kép mentésekor a képadatok a képfájlba kerülnek, és megtekinthetők a képarchívumban (Gallery).

A képadatok megjelenítéséhez tegye a következőket:

Nyomja meg a Képarchívum gombot icon . Ekkor megjelenik a Gallery menü.

Válasszon ki egy mappát, és nyomja meg a navigációs gombot.

Válasszon ki egy képet, és nyomja meg a navigációs gombot.

A felső eszköztár megjelenítéséhez nyomja meg a navigációs gombot.

A felső eszköztárban válassza a icon ikont, majd nyomja meg a navigációs gombot.

A jobb oldali eszköztárban válassza a icon ikont, majd nyomja meg a navigációs gombot. Megjelennek a képinformációk.

8.7 Kép nagyítása

Egy képet a kamera digitális nagyítás funkciójával nagyíthat. Ezt élőképeken és mentett képeken is megteheti szerkesztés módban.

A digitális nagyítás mértéke a képernyő felső részén jelenik meg.

A képek digitális nagyítása érdekében tegye a következőket:

Nagyítás: érintse meg a képernyőt két ujjal, és húzza szét az ujjait.
Kicsinyítés: érintse meg a képernyőt két ujjal, és csípje velük össze a képernyőt.

8.8 Képek törlése

Lehetősége van a memóriakártyáról képet törölni. További tudnivalókat a következő részekben talál: 10.9 Kép- vagy videofájl törlése , 10.10 Több fájl törlése és 10.11 Az összes fájl törlése .

8.9 A képszámláló nullázása

Nullázhatja a képfájlnevek számozását.

Kövesse az alábbi eljárást:

Nyomja meg a navigációs gombot a menürendszer megjelenítésére.

Válassza a icon (Beállítások) lehetőséget, és nyomja meg a navigációs gombot. Megjelenik a Beállítások menü.

A navigációs gomb segítségével válassza az Eszköz beállításai > Visszaállítási beállítások > Képszámláló visszaállítása... lehetőséget.

Nyomja meg a navigációs gombot. Megjelenik egy párbeszédpanel.

A számláló nullázásához válassza a Visszaállítás lehetőséget, majd nyomja meg a navigációs gombot.
